Предохранители и реле Toyota Tacoma (2001-2004)
Схемы относятся к указанным годам и вариантам Toyota Tacoma (2001-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Tacoma 2001-2004 гг.
Предохранители прикуривателя (розетка) в Toyota Tacoma являются предохранитель № 2 «ACC» (прикуриватель) в блоке предохранителей на приборной панели и предохранитель № 19 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (разъем питания) в блоке предохранителей в моторном отсеке.
Оглавление

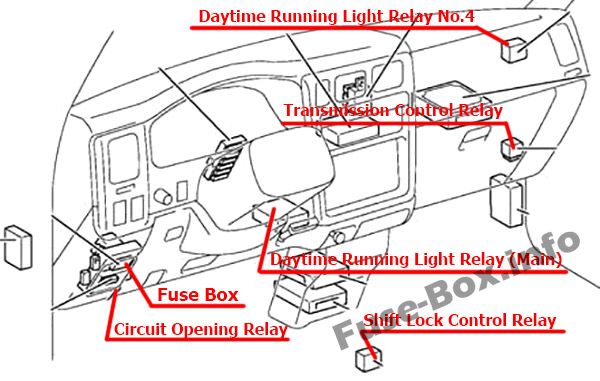

Обзор салона
Обзор салона
Блок предохранителей в салоне

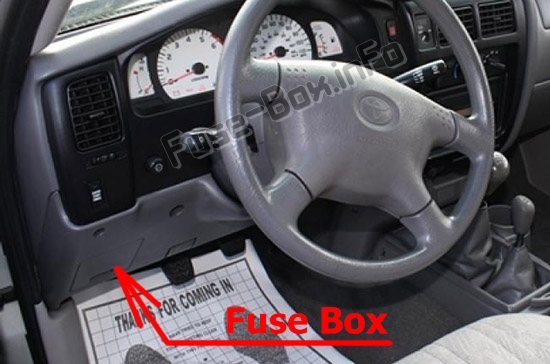

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

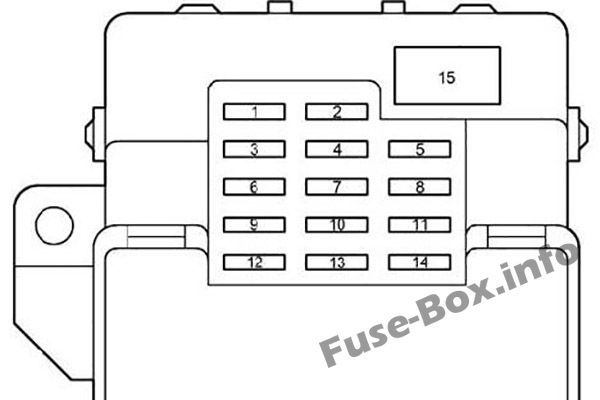

Схема блока предохранителей
| № | Name | Amp | Обозначение |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | ACC | 15 | Прикуриватель, часы, зеркала заднего вида с электроприводом, фонари заднего хода, система блокировки переключения АКПП, система подушек безопасности SRS, преднатяжители ремней безопасности, автомагнитола |
| 3 | ЭБУ-ИГ | 15 | Система круиз-контроля, антиблокировочная система тормозов, система блокировки переключения АКПП, система подушек безопасности SRS |
| 4 | ИЗМЕРЯТЬ | 10 | Система дневных ходовых огней, фонари заднего хода, система круиз-контроля, система блокировки заднего дифференциала, система автоматической коробки передач с электронным управлением, система запуска, система зарядки, система кондиционирования воздуха |
| 5 | ЭБУ-Б | 7.5 | Контрольная лампа SRS, система кондиционирования воздуха |
| 6 | TURN | 10 | Указатели поворота, аварийные мигалки |
| 7 | IGN | 7.5 | Датчики и счетчики, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | ГОРН.ГАЗ | 15 | Аварийные мигалки, сирены |
| 9 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочистители и омыватели лобового стекла |
| 10 | - | - | Не используется |
| 11 | STA | 7.5 | Система отмены запуска сцепления, система запуска |
| 12 | 4WD | 20 | ДОБАВЛЯТЬ. система управления, система управления полным приводом, система блокировки заднего дифференциала |
| 13 | - | - | Не используется |
| 14 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система круиз-контроля, антиблокировочная система тормозов, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | СИЛА | 30 | Электрические стеклоподъемники, сиденье с электроприводом |

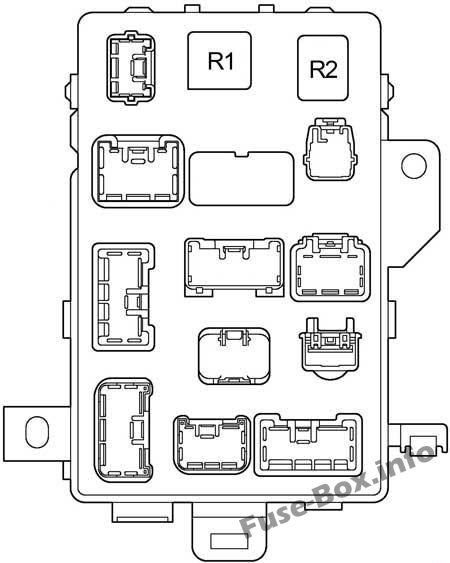

| № | Реле |
|---|---|
| R1 | мигалка |
| R2 | Реле питания (электростеклоподъемники, сиденье с электроприводом) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

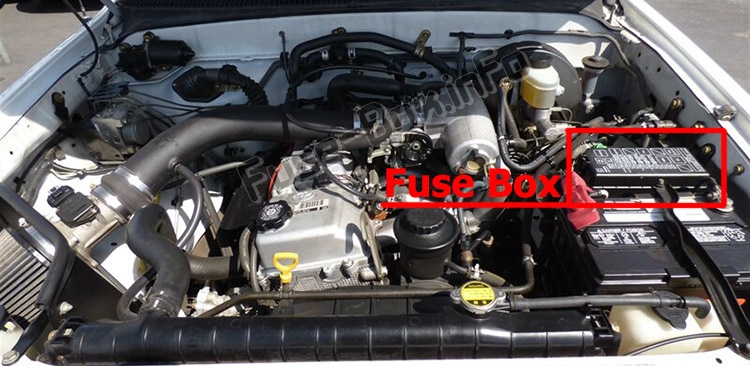

Расположение блока предохранителей

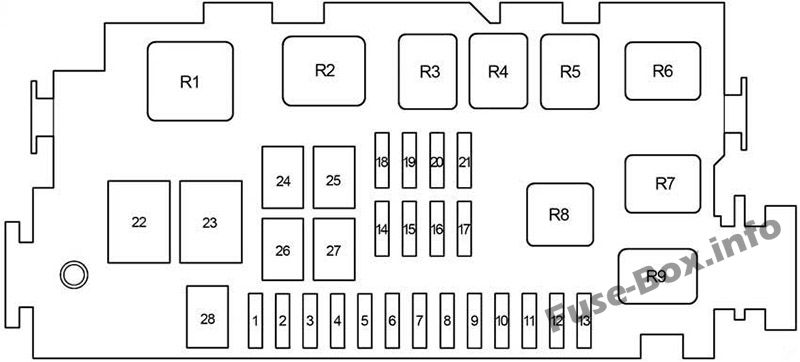

Схема блока предохранителей
| № | Name | Amp | Обозначение |
|---|---|---|---|
| 1 | DRL | 7.5 | Система дневных ходовых огней |
| 2 | ГОЛОВА (ПРАВАЯ) | 10 | Правая фара |
| 2 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10 | с ДХО: Правая фара (дальний свет), индикатор дальнего света |
| 3 | ГОЛОВА (ЛЕВАЯ) | 10 | Левая фара |
| 3 | ГОЛОВА (HI LH) | 10 | с ДХО: Левая фара (дальний свет) |
| 4 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10 | с ДХО: Правая фара (ближний свет) |
| 5 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10 | с ДХО: Левая фара (ближний свет) |
| 6 | TAIL | 10 | Задние фонари, подсветка номерного знака |
| 7 | - | - | Не используется |
| 8 | A.C | 10 | Система кондиционирования воздуха |
| 9 | - | - | Не используется |
| 10 | - | - | Не используется |
| 11 | - | - | Не используется |
| 12 | - | - | Не используется |
| 13 | - | - | Не используется |
| 14 | ECTS | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | FOG | 15 | Противотуманные фары |
| 15 | DOME | 15 | Автомобильная аудиосистема, освещение салона, часы, личное освещение, подсветка дверей, система дневных ходовых огней, датчики и счетчики |
| 16 | OBD | 7.5 | Бортовая система диагностики |
| 17 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 18 | АЛЬТ-С | 7.5 | Система зарядки |
| 19 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 20 | - | - | Не используется |
| 21 | - | - | Не используется |
| 22 | ABS | 60 | АБС, антипробуксовочная система, система "AUTO LSD", система курсовой устойчивости автомобиля |
| 23 | ALT | 120 | Все компоненты в предохранителях "CAM1", "НАГРЕВАТЕЛЬ", "AC", "TAIL", "АЛЬТ-С" и "ВЫХОД ЭЛЕКТРОПИТАНИЯ" |
| 24 | НАГРЕВАТЕЛЬ | 50 | Все компоненты в предохранителе "AC" |
| 25 | AM1 | 40 | Система запуска |
| 26 | J/B | 50 | Все компоненты предохранителей "СИЛА", "HORN-HAZ", "STOP" и "ЭБУ-Б" |
| 27 | AM2 | 30 | Система зажигания, система распределенного впрыска топлива/система последовательного впрыска топлива |
| 28 | ABS2 | 30 | без системы контроля устойчивости автомобиля: АБС, антипробуксовочная система, система "AUTO LSD", система контроля устойчивости автомобиля |
| 28 | ABS2 | 50 | с системой контроля устойчивости автомобиля: АБС, противобуксовочная система, система "AUTO LSD", система контроля устойчивости автомобиля |
| Реле | |||
| R1 | Стартер | ||
| R2 | Обогреватель | ||
| R3 | Не используется | ||
| R4 | Задние фонари | ||
| R5 | Не используется | ||
| R6 | Розетка | ||
| R7 | реле EFI | ||
| R8 | Фара | ||
| R9 | Диммер |
