Предохранители и реле Toyota Camry Solara (XV20, 1998-2003)

Схемы относятся к указанным годам и вариантам Toyota Camry Solara (XV20, 1998-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Solara 1998-2003 гг.

Расположение предохранителей Toyota Solara 1998-2003 гг.

Предохранители прикуривателя (розетки) в Toyota Solara Это предохранители № 30 (розетка) и № 38 (прикуриватель) в блоке предохранителей панели приборов.

Блок предохранителей в салоне

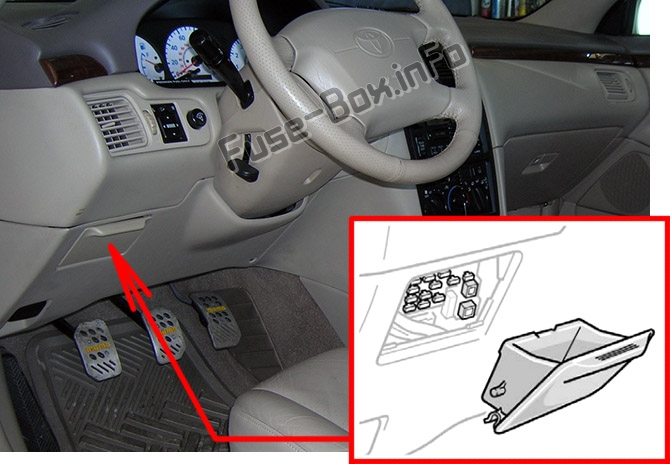

Расположение блока предохранителей

Блок предохранителей находится за вещевым отсеком на панели приборов (со стороны водителя).Расположение блока предохранителей

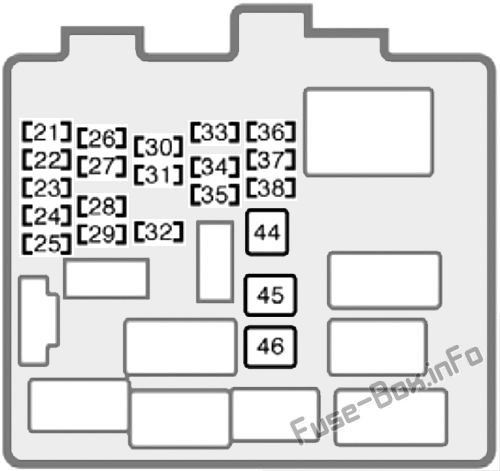

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
№NameAmpОписание
21ПОДОГРЕВ СИДЕНЬЯ20A1998–2001 годы: не используется;
2002-2003: Подогрев сидений
22НАГРЕВАТЕЛЬ10AСистема кондиционирования, обогреватель заднего стекла, система запуска
23ИЗМЕРЯТЬ10AДатчики и счетчики, фонари заднего хода, система круиз-контроля, система зарядки, система контроля тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания об обслуживании и предупреждающие зуммеры
24ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25AСтеклоочистители и омыватели лобового стекла
25ЗЕРКАЛО-ОБОГРЕВ10AОбогрев наружных зеркал заднего вида
26ЭБУ-ИГ15AСистема круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS, преднатяжители ремней безопасности, система защиты от кражи, система управления блокировкой переключения передач, система контроля тяги, система дневных ходовых огней, блокировка с помощью беспроводной системы дистанционного управления, система многоточечного впрыска топлива/последовательный мульти -система впрыска топлива через порт
27IGN5AДатчики и счетчики, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
28STOP15AСтоп-сигналы, система круиз-контроля, высокий стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29TAIL10AГабаритные огни, подсветка номерного знака, задние фонари, передние боковые габаритные огни, система дневных ходовых огней, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
30РОЗЕТКА15AРозетка
31OBD 7.5AБортовая система диагностики
32FOG15AПередние противотуманные фары
33СТАРТЕР5AДатчики и счетчики, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
34DOOR25AСистема дверных замков с электроприводом, система защиты от кражи
35ПАНЕЛЬ7.5AДатчики и счетчики, аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, управление освещением приборной панели, индикаторы напоминания об обслуживании, подсветка панели управления кондиционером, подсветка пепельницы, аварийная сигнализация, система дневных ходовых огней, обогреватель заднего стекла, автоматическая коробка передач с электронным управлением система
36TURN7.5AАварийная мигалка
37РАД-№27.5AАудио система
38CIG15AПрикуриватель, система управления блокировкой переключения передач, электропривод управления зеркалами заднего вида, противоугонная система, электропривод дверных замков, система подушек безопасности SRS, преднатяжители ремней безопасности, обогреватель наружных зеркал заднего вида, система кондиционирования воздуха
44DEF40AОбогрев заднего стекла
45PWR30AСистема управления стеклоподъемниками, сиденье с электроприводом, люк с электроприводом
46AM140AНет цепи

Блоки предохранителей в моторном отсеке

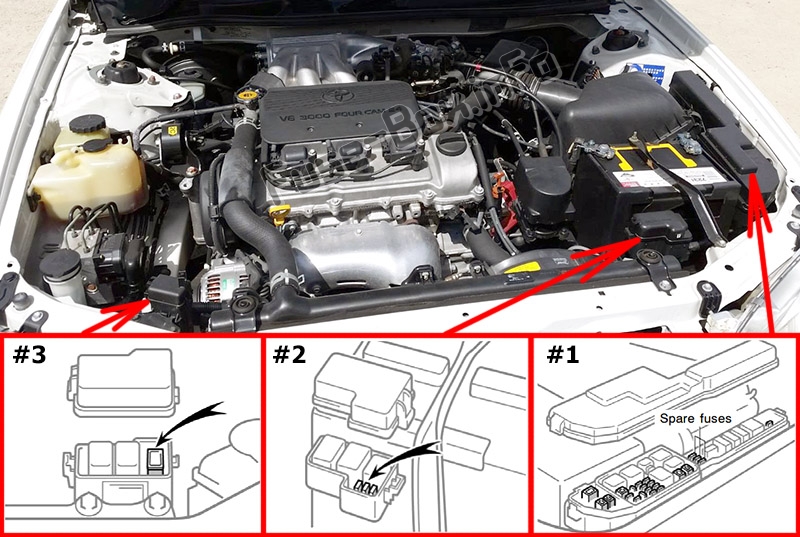

Расположение блока предохранителей

Блоков предохранителей два или три, в зависимости от версии и комплектации.Расположение блока предохранителей

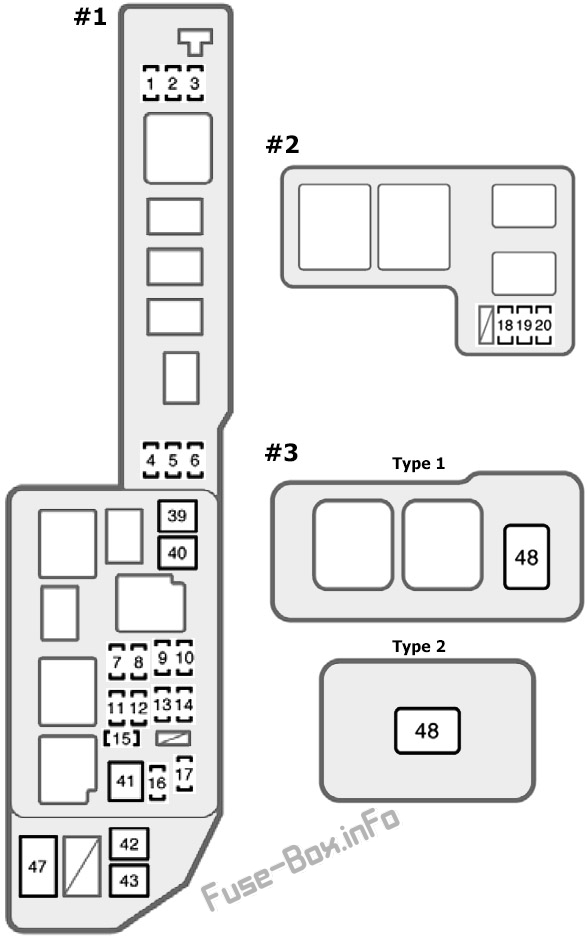

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№NameAmpОписание
1А/Ф ХТР25AДатчик A/F
2ETCS10AДвигатель 2AZ-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
3A/C10AСистема кондиционирования воздуха
410AЗапасной предохранитель
515AЗапасной предохранитель
630AЗапасной предохранитель
7АЛЬТ-С5AСистема зарядки
8HEAD_RH(HI) или HEAD_RH(UPR) или HEAD(RH)20AПравая фара (дальний свет)
9EFI15А/20АСистема многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива (1MZ-FE: 15A; 2AZ-FE: 20A)
10HORN10AЗвуковой сигнал, система защиты от кражи
11ОПАСНОСТЬ15AАварийная мигалка
12AM230AДатчик и счетчик, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители «IGN» и «ST»
13TEL5AНет цепи
14HEAD_LH(HI) или HEAD_LH(UPR) или HEAD(LH)20AЛевая фара (дальний свет)
15РАДИО №120AАудио система
16DOME 7.5AПротивоугонная система, система дневных ходовых огней, часы, запирание с помощью беспроводной системы дистанционного управления, подсветка замка зажигания, личное освещение, освещение багажника, люк с электроприводом, внутреннее освещение, подсветка косметического зеркала, подсветка дверей, система дверных замков с электроприводом, боковая отделка свет вежливости
17ЭБУ-Б10AСистема круиз-контроля, антиблокировочная система тормозов, система подушек безопасности SRS, преднатяжители ремней безопасности
18ДРЛ №25AДХО №2 5 А: Система дневных ходовых огней
19H-LP_LH(LWR)10AЛевая фара (ближний свет)
20H-LP_RH(LWR)10AПравая фара (ближний свет)
39CDS30AЭлектрические вентиляторы охлаждения
40RDI30AЭлектрические вентиляторы охлаждения
41MAIN40AПредохранители "HEAD RH(UPR)" или "HEAD(RH)", "HEAD LH(UPR)" или "HEAD(LH)", "H-LP LH(LWR)", "H-LP RH(LWR)"
42HTR50AПредохранители "AM1" и "A/C"
43Т-СТК30AСистема управления складным верхом, система управления боковыми окнами
47ALT100AПредохранители "RDI" и "CDS"
48Флорида АБС60AАнтиблокировочная тормозная система
