Предохранители и реле Toyota Sienna (XL30, 2011-2018)
Схемы относятся к указанным годам и вариантам Toyota Sienna (XL30, 2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Sienna 2011-2018
Предохранители прикуривателя (розетки) в Toyota Sienna являются предохранители №1 «Р/ВЫХОД» и №4 «CIG» в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

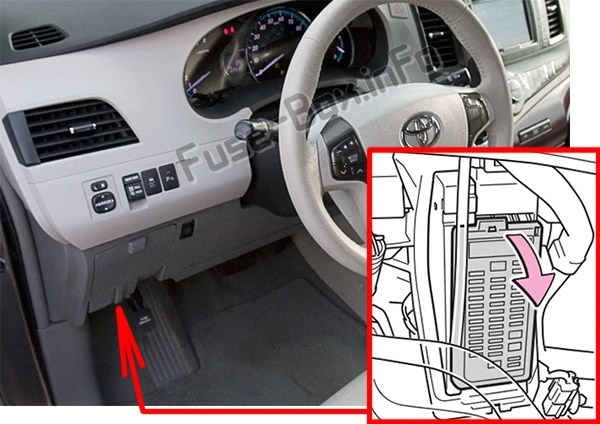

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.

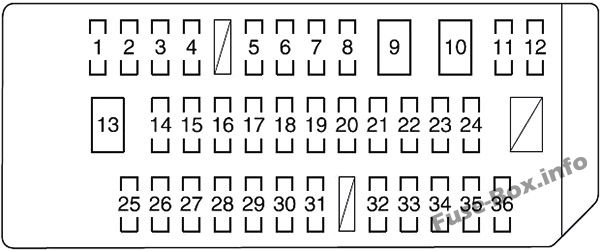

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | Р/ВЫХОД | 15 | Розетки |
| 2 | РАД №2 | 7,5 | Аудиосистема, навигационная система, развлекательная система для пассажиров задних сидений |
| 3 | ЭБУ-ACC | 10 | Главный ЭБУ кузова, часы, система блокировки переключения передач, управление зеркалом заднего вида с электроприводом, мультиплексная система связи |
| 4 | CIG | 15 | Розетки |
| 5 | ДАТЧИК № 1 | 10 | Аварийная сигнализация, стоп-сигналы, навигационная система, мультиинформационный дисплей, автоматическая коробка передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зарядки |
| 6 | ЭБУ-ИГ №1 | 10 | Мультиплексная система связи, стоп-сигналы, навигационная система, система контроля устойчивости автомобиля, Активный контроль крутящего момента 4WD, интуитивная помощь при парковке, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, ремень безопасности перед столкновением, наружное зеркало заднего вида, подогрев сидений, TPMS, рыскание датчик скорости и перегрузки, датчик угла поворота рулевого колеса, сиденье с автоматическим доступом, главный ЭБУ кузова |
| 7 | П/В РЛ | 20 | Задние электростеклоподъемники (левая сторона) |
| 8 | D/L | 15 | Система дверных замков с электроприводом |
| 9 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Переднее сиденье с электроприводом (правое) |
| 10 | S/КРЫША | 30 | Лунная крыша |
| 11 | P/W RR | 20 | Задние электростеклоподъемники (правая сторона) |
| 12 | P/W FR | 20 | Передние электростеклоподъемники (правая сторона) |
| 13 | П/СИДЕНЬЕ ФЛ | 30 | Переднее сиденье с электроприводом (левое), система памяти положения водителя |
| 14 | STOP | 10 | Стоп-сигналы, ABS, система контроля устойчивости автомобиля, задний комбинированный фонарь, высокий стоп-сигнал, автоматическая коробка передач, система блокировки переключения передач, мультиплексная система связи, электрический переключатель третьего сиденья, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, огни прицепа (стоп-сигналы огни) |
| 15 | P/W FL | 20 | Передние электростеклоподъемники (левая сторона) |
| 16 | PSD левый | 25 | Сдвижная дверь с электроприводом (левая сторона) |
| 17 | 4WD | 7,5 | Активный контроль крутящего момента 4WD |
| 18 | AM1 | 10 | Система запуска |
| 19 | ДАТЧИК №2 | 7,5 | Манометры и счетчики, мультиинформационный дисплей |
| 20 | IG2 | 7,5 | Автоматическая коробка передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье, система блокировки рулевого управления, система интеллектуального ключа, система запуска, топливный насос |
| 21 | ПАНЕЛЬ | 10 | Система кондиционирования воздуха, навигационная система, индикатор непристегнутого ремня безопасности переднего пассажира, аудиосистема, переключатель на рулевом колесе, интуитивно понятный переключатель системы помощи при парковке, главный переключатель личного/внутреннего освещения, подсветка рычага переключения передач, переключатель фар, главный выключатель дверного замка с электроприводом, часы, блок питания переключатель стеклоподъемника, переключатель обогревателя сиденья, аварийные мигалки, переключатель обогревателя заднего стекла, выключатель системы стабилизации автомобиля, освещение консоли, освещение ползункового переключателя питания |
| 22 | TAIL | 10 | Задние фонари, фонари прицепа (задние фонари), освещение номерного знака, задние комбинированные фонари |
| 23 | ЭБУ ВИП | 7,5 | Стеклоочиститель ветрового и заднего стекла |
| 24 | П/ВЕНТИЛЯЦИЯ | 15 | Окна с электроприводом |
| 25 | AFS | 10 | Автоматический дальний свет |
| 26 | WIP | 30 | Стеклоочиститель |
| 27 | ШАЙБА | 20 | Омыватель ветрового стекла |
| 28 | НЗП РР | 20 | Стеклоочиститель заднего стекла |
| 29 | ШАЙБА ЗАДН. | 15 | Омыватель заднего стекла |
| 30 | HTR-IG | 10 | Система кондиционирования воздуха |
| 31 | SHIFT LOCK | 7,5 | Система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | ЭБУ-ИГ №2 | 10 | Система предупреждения столкновений, ремень безопасности для предупреждения столкновений, динамический радиолокационный круиз-контроль, электроусилитель руля, дворники с датчиками дождя, система памяти положения водителя, сдвижная дверь с электроприводом, третье сиденье с электроприводом, задняя дверь с электроприводом, мультиплексная система связи |
| 33 | PSD правая | 25 | Сдвижная дверь с электроприводом (правая сторона) |
| 34 | OBD | 7,5 | Бортовая система диагностики |
| 35 | S-HTR FL | 15 | Обогрев сиденья (левое) |
| 36 | S-HTR FR | 15 | Обогрев сиденья (правая сторона) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

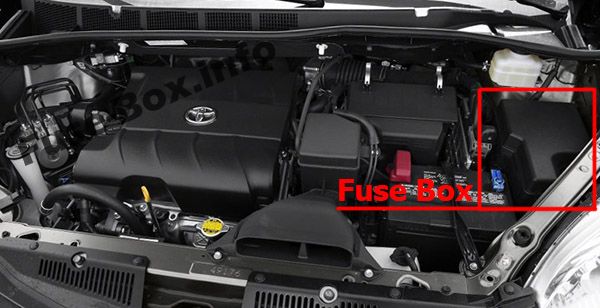

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

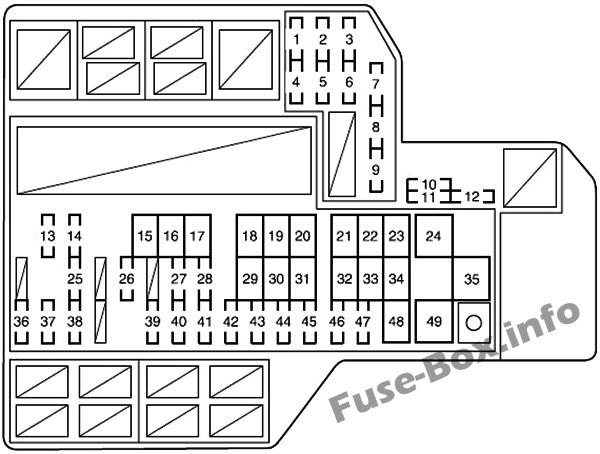

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | H-LP ур. | 7,5 | Система регулировки угла наклона фар (только для автомобилей с газоразрядными фарами) |
| 2 | DSS1 | 7,5 | PCS (Pre-collision system), динамическая радиолокационная система круиз-контроля |
| 3 | СТ №2 | 7,5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | H-LP левый | 20 | Левая фара (ближний свет) (только автомобили с газоразрядными фарами) |
| 5 | H-LP правая | 20 | Правая фара (ближний свет) (только автомобили с газоразрядными фарами) |
| 6 | ECT | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач |
| 7 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | H-LP правая HI | 10 | Правая фара (дальний свет) |
| 9 | H-LP левый HI | 10 | Левая фара (дальний свет) |
| 10 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 11 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 12 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 13 | MG CLT | 7,5 | Магнитная муфта кондиционера |
| 14 | INV | 20 | инвертор |
| 15 | ПТК ХТР №1 | 50 | Нагреватель PTC (только двигатель 1AR-FE) |
| 16 | ПТК ХТР №2 | 30 | Нагреватель PTC (только двигатель 1AR-FE) |
| 17 | ПТК ХТР №3 | 30 | Нагреватель PTC (только двигатель 1AR-FE) |
| 18 | Кондиционер RR | 40 | Система кондиционирования воздуха в задней части салона |
| 19 | PBD | 30 | Задняя дверь с электроприводом |
| 20 | СКЛАДНОЕ СИДЕНЬЕ | 30 | Третье сиденье с электроприводом (только двигатель 2GR-FE) |
| 21 | HTR | 50 | Система кондиционирования воздуха |
| 22 | PSB | 30 | Ремень безопасности перед столкновением (только двигатель 2GR-FE) |
| 23 | А/А СИДЕНЬЕ | 30 | СИДЕНЬЕ С АВТОМАТИЧЕСКИМ ДОСТУПОМ |
| 24 | FAN | 60 | Электрические вентиляторы охлаждения |
| 25 | HAZ | 15 | Указатели поворота, датчики и счетчики |
| 26 | RSE | 15 | Развлекательная система для пассажиров задних сидений |
| 27 | ЗЕРКАЛО | 10 | Управление наружными зеркалами заднего вида, обогреватели наружных зеркал заднего вида (только двигатель 2GR-FE) |
| 28 | AMP | 30 | Аудио система |
| 29 | ВСК № 2 | 30 | Интегрированное управление динамикой автомобиля, ABS, контроль устойчивости автомобиля |
| 30 | ST | 30 | Система запуска |
| 31 | P/I | 40 | Звуковой сигнал, сигнализация, левая фара (ближний свет), правая фара (ближний свет) |
| 32 | ГЛАВНАЯ | 40 | Газоразрядная фара (только автомобили с газоразрядными фарами) |
| 32 | ЗАПАСНОЙ | 30 | Запасной предохранитель (только для автомобилей без газоразрядных фар) |
| 33 | AM2 | 30 | Предохранители «СТ №2», «ДАТЧИК №2» и «IG2» (только для автомобилей без системы электронного ключа) |
| 34 | ВСК №1 | 50 | Интегрированное управление динамикой автомобиля, ABS, контроль устойчивости автомобиля |
| 35 | ALT | 140 | Система зарядки, звуковой сигнал, сигнализация, левая фара (ближний свет), правая фара (ближний свет), противотуманная фара, обогреватели наружных зеркал заднего вида, обогреватели заднего стекла, антиобледенитель стеклоочистителя |
| 36 | РАД №1 | 15 | Аудио система |
| 37 | DOME | 7,5 | Подсветка туалетного столика, личное/внутреннее освещение, личное освещение, подсветка выключателя двигателя, задние потолочные фонари, подсветка дверей, подсветка багажного отделения, датчики и счетчики, часы |
| 38 | ЭБУ-Б | 10 | Главный ЭБУ кузова, система интеллектуального ключа, беспроводной пульт дистанционного управления, задняя дверь с электроприводом, сдвижная дверь с электроприводом, монитор заднего вида, мультиинформационный дисплей, электрические стеклоподъемники, управление наружным зеркалом заднего вида, датчик угла поворота рулевого колеса, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, AUTO Дистанционное управление ACCESS SEAT, система классификации пассажиров на переднем сиденье |
| 39 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 40 | A/F | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки рулевого управления (только автомобили с системой интеллектуального ключа) |
| 42 | АЛЬТ-С | 7,5 | Система зарядки |
| 43 | INJ | 25 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители «IG NO.2» и «IG2» |
| 44 | ЭБУ-Б №2 | 7,5 | Система кондиционирования воздуха |
| 45 | AM2 NO.2 | 7,5 | Мультиплексная система связи, система запуска (только автомобили с системой интеллектуального ключа) |
| 46 | EFI NO.1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители «ECT» и «EFI NO.2» |
| 47 | УМНАЯ | 5 | Система смарт-ключей (только для автомобилей с системой смарт-ключей) |
| 48 | DRL | 30 | Система дневных ходовых огней, предохранители «HLP LH (HI)» и «H-LP правая (HI)» |
| 49 | EPS | 60 | Электроусилитель руля |
