Предохранители и реле Toyota Sienna (XL20, 2004-2010)
Схемы относятся к указанным годам и вариантам Toyota Sienna (XL20, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Sienna 2004-2010 гг.
Предохранители прикуривателя (розетки) в Toyota Sienna являются предохранители № 3 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетки питания), № 4 «CIG» (прикуриватель) и № 21 «ИНВ переменного тока» (розетки питания 115 В) в блоке предохранителей панели приборов.
Оглавление

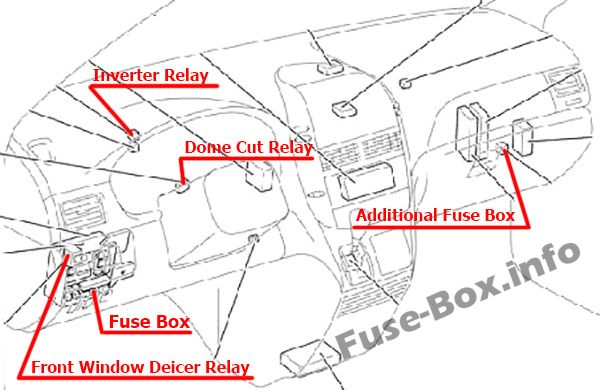

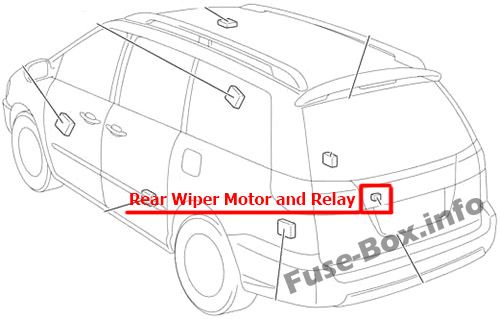

Обзор салона
Обзор салона
Блок предохранителей в салоне

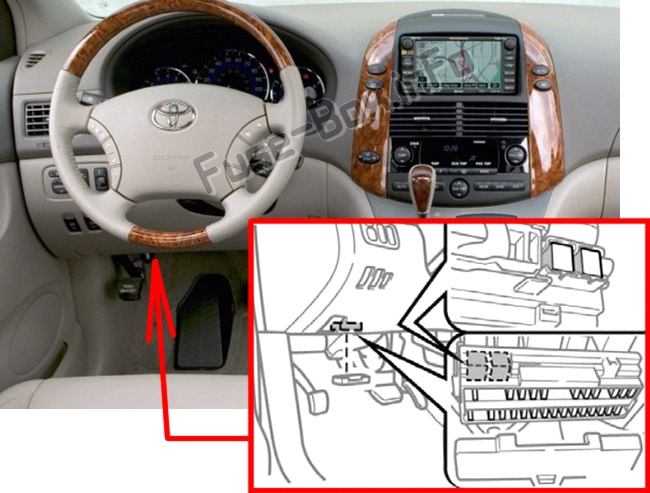

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.

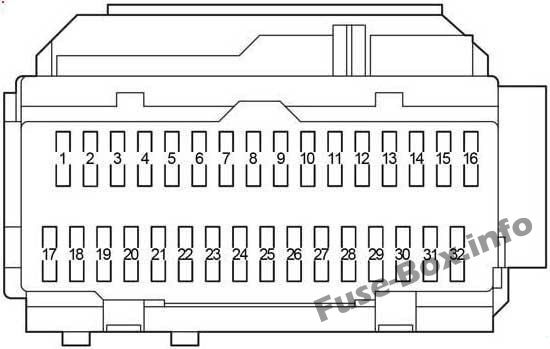

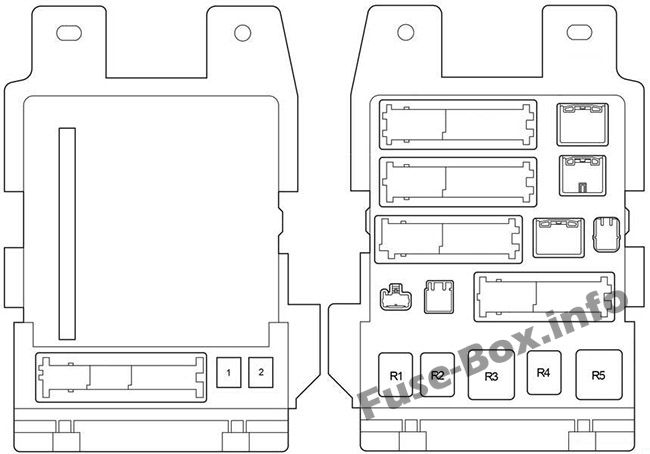

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 2 | RAD2 | 7.5 | Аудиосистема, навигационная система, развлекательная система для пассажиров задних сидений |
| 3 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 4 | CIG | 15 | Зажигалка |
| 5 | ЭБУ АСС | 7.5 | Система управления блокировкой переключения передач, система кондиционирования, управление зеркалами заднего вида с электроприводом |
| 6 | ДАТЧИК2 | 7.5 | Метр и датчик |
| 7 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, мультиплексная система связи |
| 8 | INJ | 15 | 2003-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | IG2 | 7.5 | 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 10 | WIP | 30 | Стеклоочиститель ветрового и заднего стекла |
| 11 | ДАТЧИК 1 | 10 | Фонари заднего хода, указатели поворота, аварийные мигалки |
| 12 | S-HTR | 15 | Подогрев сидений |
| 13 | WSH | 20 | Омыватель ветрового и заднего стекол |
| 14 | HTR | 10 | Система кондиционирования воздуха |
| 15 | - | - | - |
| 16 | ЭБУ-ИГ | 10 | Интуитивная система помощи при парковке, система контроля заднего вида, мультиплексная система связи, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система управления блокировкой переключения передач, лазерная система круиз-контроля dynAM1c, сиденье обогреватели, электропривод задней двери, люк в крыше, мультиинформационный дисплей, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, электрические стеклоподъемники, розетки (115 В), электропривод третьего сиденья, система памяти положения водителя |
| 17 | ПАНЕЛЬ | 10 | Система кондиционирования воздуха, подогрев сидений, аудиосистема, навигационная система, сдвижная дверь с электроприводом, задняя дверь с электроприводом, дисплей информации о поездке, обогреватель заднего стекла, аварийные мигалки, подсветка приборной панели, подсветка рулевого переключателя |
| 18 | TAIL | 10 | Стоп-сигналы/задние фонари, подсветка номерного знака, габаритные огни, боковые габаритные огни |
| 19 | S/КРЫША | 25 | Лунная крыша |
| 20 | - | - | - |
| 21 | ИНВ переменного тока | 15 | Розетки (115 В) |
| 22 | FR DEF | 15 | Антиобледенитель стеклоочистителя |
| 23 | AM1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система стартера |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | STOP | 10 | Стоп-сигналы/задние фонари, высокий стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, мультиплексная система связи |
| 27 | P/W | 25 | Электростеклоподъемники, зеркало заднего вида с электроприводом |
| 28 | OBD | 7.5 | Бортовая система диагностики |
| 29 | FOG | 15 | Передние противотуманные фары |
| 30 | - | - | - |
| 31 | - | - | - |
| 32 | П/ВЕНТИЛЯЦИЯ | 15 | Окна с электроприводом |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
| 2 | СИЛА | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Противотуманные огни | ||
| R2 | Задние фонари | ||
| R3 | Вспомогательное реле (ACC) | ||
| R4 | Силовое реле (PWR) | ||
| R5 | Зажигание (IG1) |

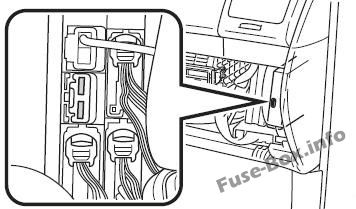

Дополнительный блок предохранителей
Блок предохранителей расположен со стороны пассажира на приборной панели.

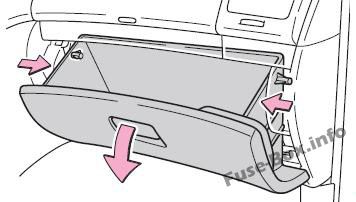

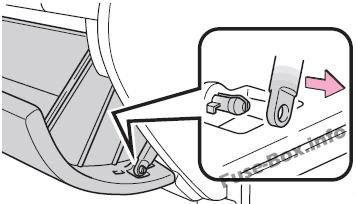

Откройте перчаточный ящик, сдвиньте демпфер, нажмите на каждую сторону перчаточного ящика, чтобы отсоединить фиксаторы.
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | ST | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | A/C | 7,5 | Ручная система кондиционирования воздуха |
| 3 | SFT | 5 | Система управления блокировкой переключения передач |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

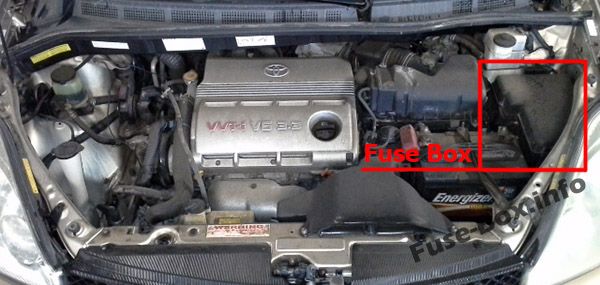

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

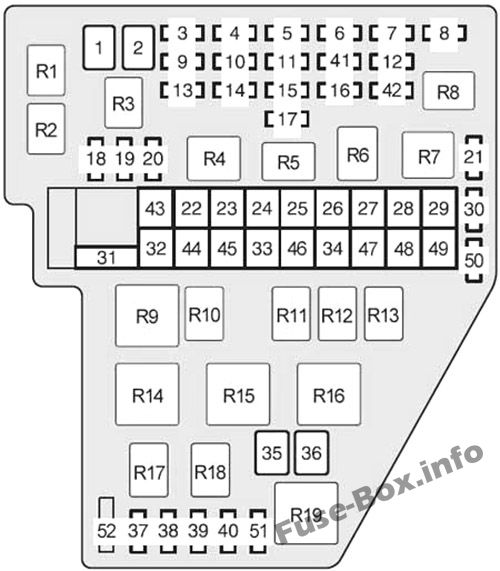

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | MAIN | 30 | Фары, система дневных ходовых огней, предохранители "H-LP РЛ" и "H-LP ЛЛ" |
| 2 | AM 2 | 30 | Предохранители "INJ", "IGN" и "ДАТЧИК2" |
| 3 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | DRL | 20 | Система дневных ходовых огней, предохранители "H-LP правая" и "H-LP левый" |
| 5 | ДВЕРЬ №2 | 25 | Система дверных замков с электроприводом |
| 6 | HORN | 10 | Рога |
| 7 | DOME | 10 | Индивидуальное/внутреннее освещение, освещение туалетного столика, освещение дверей, освещение багажного отделения, освещение выключателя двигателя, мультиинформационный дисплей |
| 8 | РАД №1 | 20 | 2003-2006: Аудиосистема, навигационная система |
| 8 | РАД №1 | 15 | 2007-2010: Аудиосистема |
| 9 | EFI NO.1 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранитель "EFI NO.2" |
| 10 | АЛЬТ-С | 7.5 | Система зарядки |
| 11 | HAZ | 15 | Указатели поворота, аварийные мигалки |
| 12 | ЭБУ-Б | 10 | Раздвижная дверь с электроприводом, система кондиционирования воздуха, электрические стеклоподъемники, мультиплексная система связи, счетчик и манометр, беспроводная система дистанционного управления |
| 13 | H-LP РЛ | 15 | Правая фара (ближний свет) |
| 13 | H-LP правая | 15 | Правая фара |
| 14 | H-LP ЛЛ | 15 | Левая фара (ближний свет), передние противотуманные фары |
| 14 | H-LP левый | 15 | Левая фара |
| 15 | РАД №3 | 30 | Аудио система |
| 16 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | A/F | 25 | Датчик A/F |
| 18 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 19 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 20 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 21 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 22 | СИДЕНЬЕ RR2 | 50 | Третье сиденье с электроприводом |
| 23 | HTR | 50 | Система кондиционирования воздуха, предохранитель "A/C" |
| 24 | FAN | 50 | Электрические вентиляторы охлаждения |
| 25 | PBD | 30 | Задняя дверь с электроприводом |
| 26 | R-PSD | 30 | Правая боковая сдвижная дверь с электроприводом |
| 27 | L-PSD | 30 | Левая сдвижная дверь с электроприводом |
| 28 | RR кондиционер | 40 | Система кондиционирования воздуха в задней части салона |
| 29 | DEF | 40 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 30 | ЗАПАСНОЙ | 7.5 | Запасной предохранитель |
| 31 | ALT | 140 | Система зарядки, предохранители "RR кондиционер", "HTR", "FAN", "PBD", "R-PSD", "L-PSD" и "DEF" |
| 32 | ABS1 | 50 | Антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля |
| 33 | ABS2 | 30 | Антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля |
| 34 | ST | 30 | Система запуска |
| 35 | СИДЕНЬЕ L-RR2 | 30 | Третье сиденье с электроприводом |
| 36 | СИДЕНЬЕ R-RR2 | 30 | Третье сиденье с электроприводом |
| 37 | H-LP правая | 10 | Правая фара |
| 37 | H-LP РЛ | 10 | Правая фара (ближний свет) |
| 38 | H-LP левый | 10 | Левая фара |
| 38 | H-LP ЛЛ | 10 | Левая фара (ближний свет), передние противотуманные фары |
| 39 | RSE | 7.5 | Развлекательная система для пассажиров задних сидений |
| 40 | INJ | 10 | 2007-2010: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 41 | - | - | Короткая булавка |
| 42 | - | - | - |
| 43 | - | - | - |
| 44 | - | - | - |
| 45 | - | - | - |
| 46 | - | - | - |
| 47 | - | - | - |
| 48 | - | - | - |
| 49 | - | - | - |
| 50 | - | - | - |
| 51 | - | - | - |
| 52 | - | - | Короткая булавка |
| Реле | |||
| R1 | Стоп-сигналы (BRK) | ||
| R2 | Датчик состава топливовоздушной смеси (A/F) | ||
| R3 | Размыкание цепи (C/OPN) | ||
| R4 | Фара (ГОЛОВНАЯ) | ||
| R5 | EFI | ||
| R6 | Короткая булавка | ||
| R7 | Обогрев заднего стекла (DEFOG) | ||
| R8 | Horn | ||
| R9 | Контроль устойчивости автомобиля (VSC MTR) | ||
| R10 | Контроль устойчивости автомобиля (VSC FAIL) | ||
| R11 | Дневной ходовой свет (ДХО №4) | ||
| R12 | Дневной ходовой свет (ДХО №2) | ||
| R13 | Дневной ходовой свет (ДХО №3) | ||
| R14 | Электрический вентилятор охлаждения (FAN) | ||
| R15 | Система кондиционирования воздуха в задней части салона (RR кондиционер) | ||
| R16 | Обогреватель (HTR) (ручной кондиционер) Короткий штифт (автоматический кондиционер) | ||
| R17 | Стартер (СТ) | ||
| R18 | Муфта компрессора кондиционера (MG CLT) | ||
| R19 | - |
