Предохранители и реле Toyota HiAce (H200, 2005-2013)
Схемы относятся к указанным годам и вариантам Toyota HiAce (H200, 2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota HiAce 2005-2013 гг.
Предохранитель прикуривателя (розетки) в Toyota HiAce это предохранитель №23 "CIG" в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

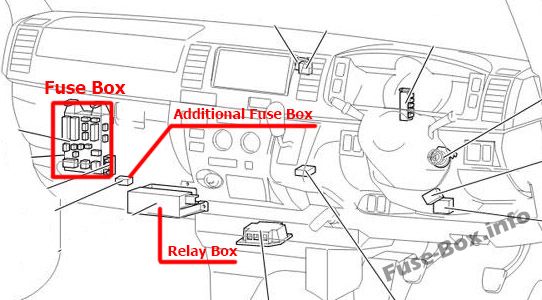

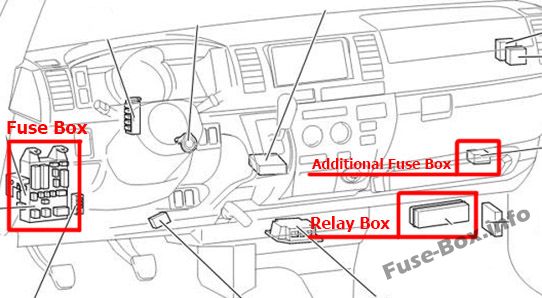

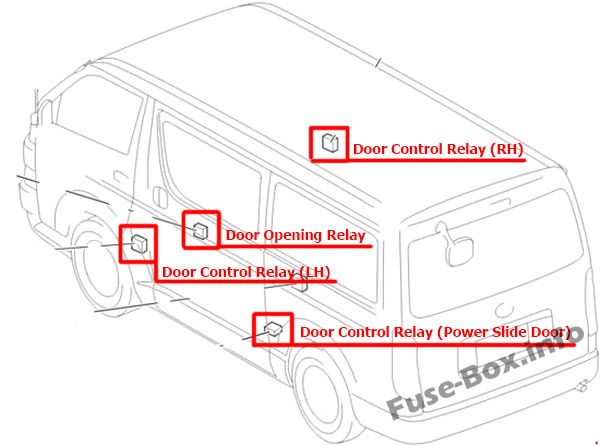

Расположение блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем

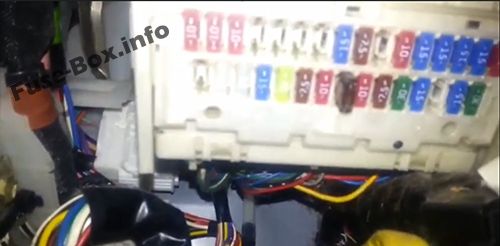

Блок предохранителей находится под панелью приборов, под крышкой.

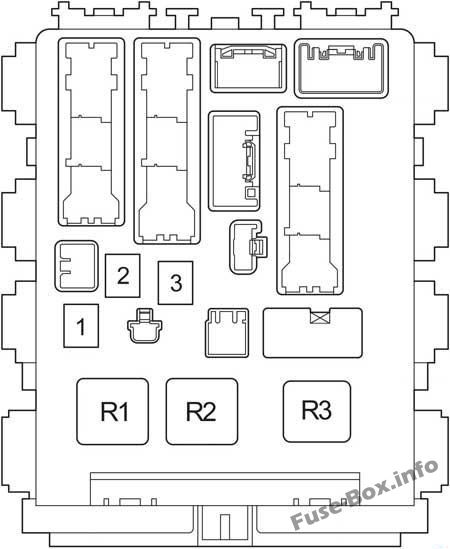

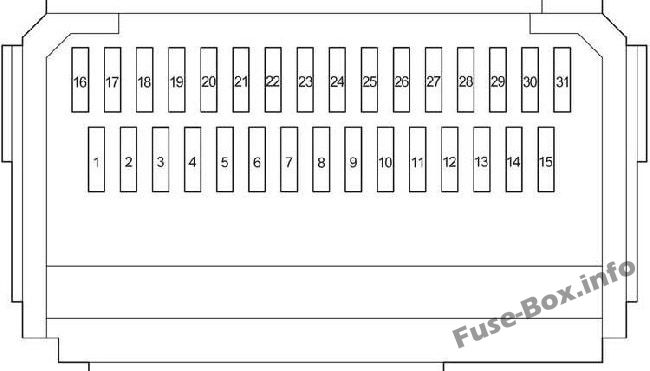

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | ACCL INT LCK | 25 | - |
| 3 | WIP | 25 | Дворники |
| 4 | RR WIP-WSH | 15 | Стеклоочистители и омыватели заднего стекла |
| 5 | WSH | 20 | Стеклоочистители и омыватели, дворники и омыватели заднего стекла |
| 6 | ЭБУ-ИГ | 7.5 | Система кондиционирования воздуха, система управления блокировкой переключения АКПП, антиблокировочная тормозная система, система доводчиков сдвижной двери, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, мультиплексная система связи |
| 7 | ИЗМЕРЯТЬ | 10 | Датчики и счетчики, задние указатели поворота, стоп-сигналы, фонари заднего хода, обогреватель заднего стекла, электрические вентиляторы охлаждения, система зарядки, система кондиционирования воздуха, электрические стеклоподъемники |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | STOP | 10 | Задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода, верхний стоп-сигнал |
| 10 | - | - | - |
| 11 | DOOR | 30 | Электрические стеклоподъемники, система блокировки дверей с электроприводом |
| 12 | РР ХТР | 15 | Система кондиционирования воздуха |
| 13 | - | - | - |
| 14 | противотуманные фары | 10/15 | Передняя противотуманная фара |
| 15 | AM1 | 30 | Все компоненты в предохранителях "ACC" и "CIG", система запуска |
| 16 | TAIL | 10 | Передние габаритные огни, задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода, подсветка номерного знака, часы, подсветка приборной панели, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | ПАНЕЛЬ | 10 | Подсветка приборной панели |
| 18 | A/C | 10 | Система кондиционирования воздуха |
| 19 | - | - | - |
| 20 | - | - | - |
| 21 | - | - | - |
| 22 | - | - | - |
| 23 | CIG | 15 | Зажигалка |
| 24 | ACC | 7.5 | Зеркало заднего вида с электроприводом, система управления блокировкой переключения АКПП |
| 25 | - | - | |
| 26 | ELS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | AC100V | 15 | - |
| 28 | РР противотуманные фары | 15 | Задние указатели поворота, стоп-сигналы/задние фонари, фонари заднего хода |
| 29 | - | - | - |
| 30 | IGN | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, система подушек безопасности SRS |
| 31 | МЕТ ИГН | 10 | Манометры и счетчики |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | - | - | - |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | мигалка |

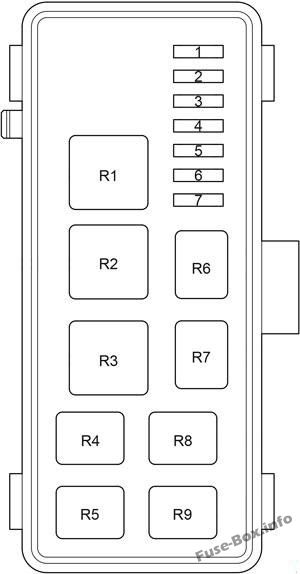

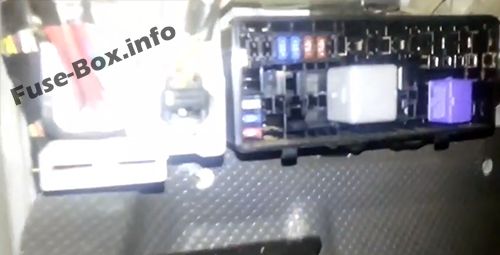

Релейная коробка
Блок реле находится под панелью приборов, за крышкой.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ГОЛОВА ЛЛ | 15 | - |
| 2 | ГОЛОВА РЛ | 15 | - |
| 3 | ГОЛОВА ЛЕВАЯ | 15 | Левая фара |
| 4 | ГОЛОВКА ПРАВАЯ | 15 | Правая фара |
| 5 | ST | 7.5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчики и счетчики |
| 6 | Кондиционер №3 | 7.5 | Система кондиционирования воздуха |
| 7 | - | - | - |
| Реле | |||
| R1 | - | ||
| R2 | Фара (ГОЛОВНАЯ) | ||
| R3 | - | ||
| R4 | Стартер (СТ) | ||
| R5 | (ОСВ) | ||
| R6 | - | ||
| R7 | Передняя противотуманная фара (противотуманные фары) | ||
| R8 | Муфта компрессора кондиционера (MG CLT) | ||
| R9 | (INJ/IGN) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

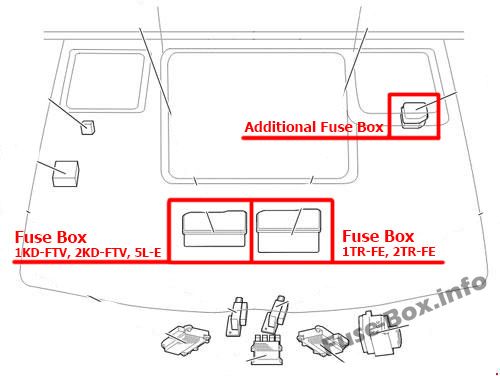

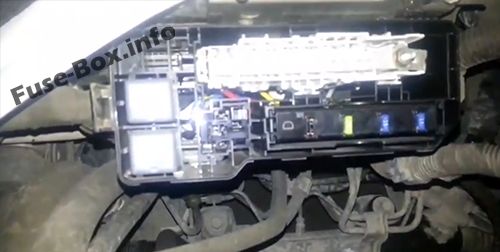

Расположение блока предохранителей

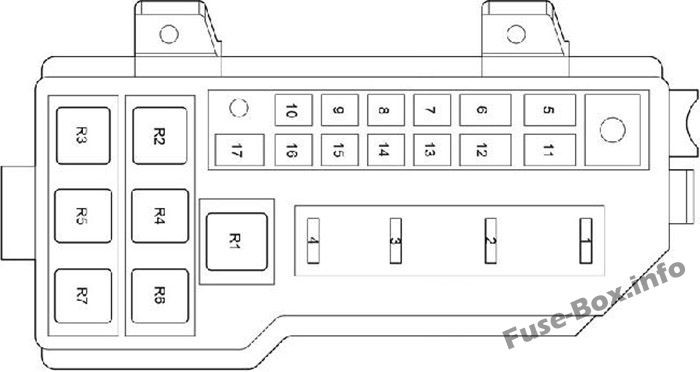

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | A/F | 15 | 1TR-FE, 2TR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 1 | EDU | 25 | 1KD-FTV, 2KD-FTV, 5L-E: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | HAZ-РОГ | 15 | Звуковые сигналы, аварийная сигнализация |
| 3 | EFI | 20 | 1TR-FE, 2TR-FE: топливный насос с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 3 | EFI | 25 | 1KD-FTV, 2KD-FTV, 5L-E: топливный насос с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 4 | - | - | - |
| 5 | ALT | 140 | Все компоненты в предохранителях "MAIN3", "FAN1", "FAN2" и "GLOW" |
| 5 | ALT | 150 | Фургон-рефрижератор: все компоненты в предохранителях «MAIN3», «FAN1», «FAN2» и «GLOW». |
| 6 | А/НАСОС | 50 | 1TR-FE, 2TR-FE: система контроля выбросов |
| 6 | GLOW | 80 | 1KD-FTV, 2KD-FTV, 5L-E: Система накаливания двигателя |
| 7 | ГЛАВНАЯ 3 | 50 | Все компоненты предохранителей "A/F", "HAZ-РОГ" и "EFI" |
| 8 | ВЕНТИЛЯТОР 2 | 50 | Электрические вентиляторы охлаждения |
| 9 | ВЕНТИЛЯТОР 3 | 30 | 1КД-ФТВ, 2КД-ФТВ, 5Л-Э: Электровентиляторы охлаждения |
| 10 | ВЕНТИЛЯТОР 1 | 50 | Электрические вентиляторы охлаждения |
| 11 | PTC1 | 50 | 1KD-FTV, 2KD-FTV: нагреватель PTC |
| 12 | ГЛАВНАЯ4 | 120 | Все компоненты в "WELCAB", "AC100V", "РР противотуманные фары", "РР ХТР", "OBD", "STOP", "AMI", "DOOR", "противотуманные фары", "PWR", "DEF", Предохранители "ELS", "TAIL", "ПАНЕЛЬ", "ЭБУ-ИГ", "WIP", "WSH", "ИЗМЕРЯТЬ", "RR WIP-WSH" и "A/C" |
| 13 | - | - | - |
| 14 | HTR | 40 | Система кондиционирования воздуха |
| 15 | - | - | - |
| 16 | RR CLR | 30 | Задний кондиционер |
| 17 | PTC2 | 50 | 1KD-FTV, 2KD-FTV: нагреватель PTC |
| Реле | |||
| R1 | 1TR-FE, 2TR-FE: Задний кондиционер (RR CLR) | ||
| R2 | 1KD-FTV, 2KD-FTV, 5L-E: Система накаливания двигателя (GLOW) | ||
| R3 | 1KD-FTV, 2KD-FTV, 5L-E: Задний кондиционер (RR CLR) | ||
| R4 | 1KD-FTV, 2KD-FTV: нагреватель PTC (PTC2) | ||
| R5 | Электрические вентиляторы охлаждения (FAN1) | ||
| R6 | 1KD-FTV, 2KD-FTV: нагреватель PTC (PTC1) | ||
| R7 | Электрические вентиляторы охлаждения (FAN2) |

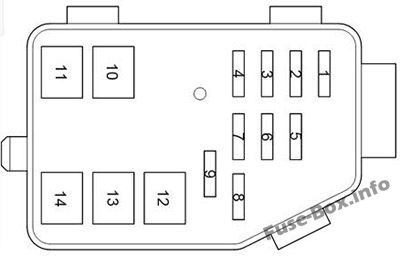

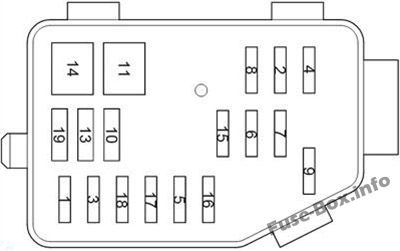

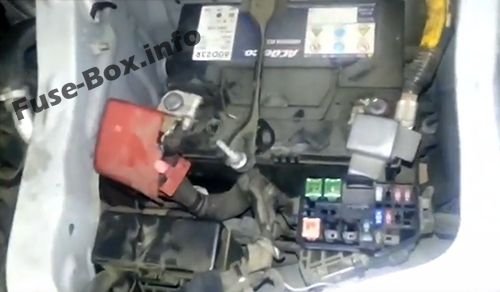

Дополнительный блок предохранителей
До апреля 2012 г.
С апреля 2012 г.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЭБУ-Б | 10 | Мультиплексная система связи, система доводчиков раздвижных дверей, система кондиционирования воздуха, беспроводная система дистанционного управления |
| 2 | ETCS | 10 | 1TR-FE (с апреля 2012 г.), 2TR-FE: Электронная система управления дроссельной заслонкой. |
| 2 | A/F | 15 | 1KD-FTV с сажевым фильтром: нагреватель A/F, топливный насос с электронным управлением |
| 3 | PSD | 25 | Система доводчиков раздвижных дверей |
| 4 | АБС СОЛ | 25 | Антиблокировочная тормозная система |
| 5 | TVSS | 15 | - |
| 6 | DOME | 10 | Индивидуальное освещение, внутреннее освещение, ступенчатое освещение, датчики и счетчики |
| 7 | РАДИО | 15 | Аудио система |
| 8 | АЛЬТ-С | 7.5 | Зарядка |
| 9 | DCC | 30 | Все компоненты предохранителей "РАДИО" и "DOME" |
| 10 | HEAD | 40 | Фара |
| 11 | АБС ССО | 40 | Антиблокировочная тормозная система |
| 12 | - | - | - |
| 13 | ЗАДНЯЯ ДВЕРЬ | 30 | Система доводчиков раздвижных дверей |
| 14 | AM2 | 30 | Все компоненты в предохранителях "IGN" и "МЕТ ИГН", системе запуска, системе многоточечного впрыска топлива/системе последовательного многоточечного впрыска топлива |
| 15 | - | - | - |
| 16 | - | - | - |
| 17 | - | - | - |
| 18 | - | - | - |
| 19 | - | - | - |
