Предохранители и реле Toyota HiAce (H200, 2014-2018)
Схемы относятся к указанным годам и вариантам Toyota HiAce (H200, 2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota HiAce 2014-2018
Предохранитель прикуривателя (розетки) в Toyota HiAce это предохранитель №23 "CIG" в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

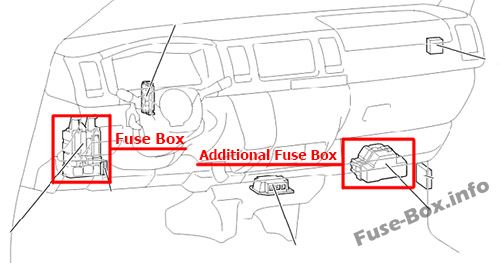

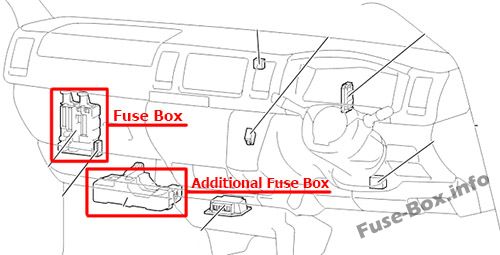

Расположение блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем

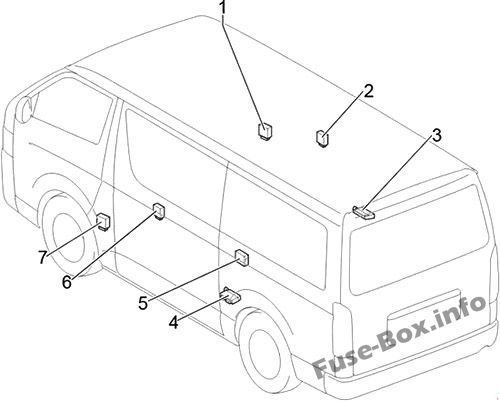

- Реле управления дверью (правая)
- Реле открывания двери (правое)
- Реле управления дверью (правая сдвижная дверь с электроприводом)
- Реле управления дверью (левая сдвижная дверь с электроприводом)
- Приемник управления дверью
- Реле открытия двери (левое)
- Реле управления дверью (левое)

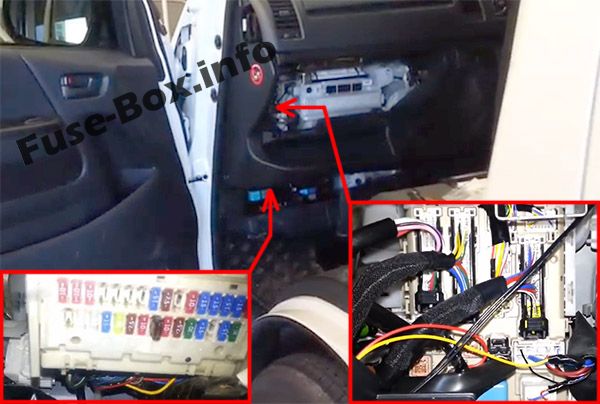

Блок предохранителей находится под панелью приборов, под крышкой.

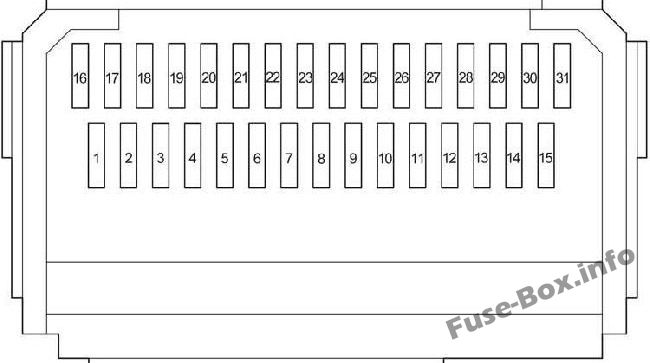

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | WIP Франция | 25 | Передний стеклоочиститель и омыватель |
| 2 | Р/Б ИНПАНЕ | 20 | Источник питания |
| 3 | ACCL INT LCK | 25 | |
| 4 | WIP/WSH RR | 15 | Задний дворник и омыватель |
| 5 | WSH FR | 10 | Передний стеклоочиститель и омыватель |
| 6 | № ЭБУ-ИГ. 1 | 7.5 | АБС, блокировка переключения передач |
| 7 | ДАТЧИК № 1 | 10 | Зарядка, часы, щиток приборов, вентилятор охлаждения, система входа и запуска, передний кондиционер, внутреннее освещение, сдвижная дверь с электроприводом, электрические стеклоподъемники, обогрев PTC (1KD-FTV, 2KD-FTV), обогреватель заднего стекла, предупреждение о непристегнутом ремне, беспроводная связь управление дверным замком, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | БД II | 7.5 | Бортовая система диагностики |
| 9 | СТОП № 1 | 10 | Стоп-сигнал, ABS, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, блокировка переключения передач |
| 10 | - | - | - |
| 11 | DOOR | 30 | Управление дверным замком, автоматическое управление освещением, дневные ходовые огни, система входа и запуска, передние противотуманные фары, фары, регулировка уровня луча фар, освещение, внутреннее освещение, напоминание о ключе, световое напоминание, сдвижная дверь с электроприводом, электрические стеклоподъемники, задний противотуманный фонарь, задний фонарь, беспроводное управление дверным замком |
| 12 | HTR РР | 15 | Задний кондиционер |
| 13 | - | - | - |
| 14 | противотуманные фары | 10 | Передняя противотуманная фара |
| 15 | AM1 | 10 | Система запуска |
| 16 | TAIL | 10 | Задний фонарь, передний противотуманный фонарь, задний противотуманный фонарь, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 17 | ПАНЕЛИ № 1 | 10 | Часы, комбинированный прибор, дневные ходовые огни, подсветка, напоминание о ключе, световое напоминание, задний фонарь |
| 18 | № кондиционера 1 | 10 | Вентилятор охлаждения (5L-E), передний кондиционер, нагреватель PTC (1KD-FTV, 2KD-FTV), задний кондиционер |
| 19 | - | - | - |
| 20 | - | - | - |
| 21 | - | - | - |
| 22 | - | - | - |
| 23 | CIG | 15 | Зажигалка |
| 24 | АКК №. 1 | 7.5 | Аудиосистема, зеркало с дистанционным управлением |
| 25 | АКК №. 2 | 7.5 | Shift Lock |
| 26 | - | - | - |
| 27 | - | - | - |
| 28 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 29 | ВЕЛКАБ | 15 | - |
| 30 | A/B | 15 | SRS, часы, комбинированный счетчик |
| 31 | МЕТ ИГН | 10 | АБС, фонарь заднего хода, зарядка, часы, комбинированный прибор, дневной ходовой свет, система входа и запуска, передний кондиционер, фара, регулировка уровня света фар (автоматическая), освещение, внутреннее освещение, напоминание о ключе, напоминание о свете, силовая заслонка дверь (LHD), обогреватель PTC (1KD-FTV, 2KD-FTV), предупреждение о непристегнутом ремне, SRS, задний фонарь, сигнал поворота и аварийная световая сигнализация, беспроводное управление дверным замком (LHD), система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

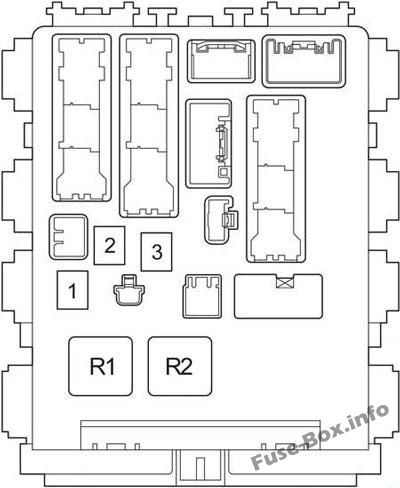

| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники |
| 2 | - | - | - |
| 3 | ACC | 30 | Система входа и запуска |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (HTR) |

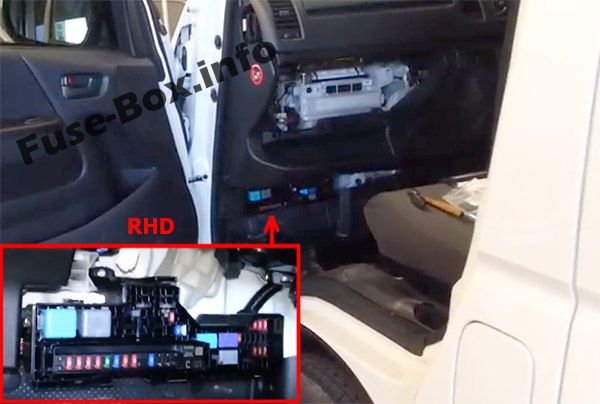

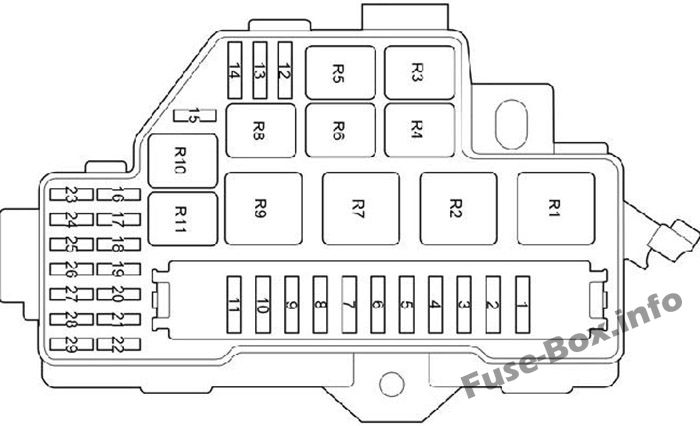

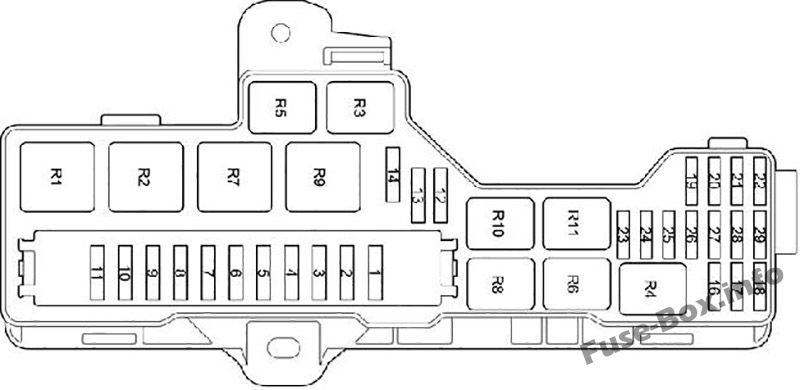

Дополнительный блок предохранителей
Он находится под панелью приборов, за крышкой (справа — на левостороннем, слева — на праворульном).
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | - | - | - |
| 4 | DRL | 10 | Дневной ходовой свет |
| 5 | ЗАЖИГАНИЕ №2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ЗАЖИГАНИЕ №1 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | IG2-ГЛАВНЫЙ | 30 | Система входа и запуска |
| 8 | H-LP RH-LO | 10 | LED: Правая фара (ближний свет), автоматическое управление светом, регулировка уровня света фар (автоматическое) |
| 9 | H-LP LH-LO | 10 | LED: Левая фара (ближний свет), автоматическая регулировка света, регулировка уровня света фар (автоматическая) |
| 10 | H-LP RH-HI | 10 | LED: Правая фара (дальний свет), регулятор уровня света фар (автоматический) |
| 11 | H-LP LH-HI | 10 | LED: Левая фара (дальний свет), регулировка уровня света фар (автоматическая) |
| 12 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 13 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 14 | ЗАПАСНОЙ | - | Запасной предохранитель |
| 15 | - | - | Левостороннее управление: - |
| 16 | СТОП №2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | Кондиционер №2 | 7.5 | Передний кондиционер |
| 18 | ST | 7.5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 19 | H-LP LH-HI | 10 | Галоген: Левая фара (высокая) |
| 20 | H-LP RH-HI | 10 | Галоген: Правая фара (высокая) |
| 21 | H-LP LH-LO | 10 | Галоген: Левая фара (ближний свет), регулировка уровня света фар (ручная) |
| 22 | H-LP RH-LO | 10 | Галоген: Правая фара (ближний свет) |
| 23 | ЭБУ ИГ №2 | 7.5 | Автоматическое антибликовое зеркало EC, автоматическое управление светом, дневные ходовые огни, управление дверным замком (LHD), система входа и запуска, передняя противотуманная фара, фара, регулировка уровня света фар, освещение, внутреннее освещение, напоминание о ключе, напоминание о свете, парковка ассистент (монитор заднего вида), сдвижная дверь с электроприводом (LHD), задний противотуманный фонарь, задний фонарь, беспроводное управление дверным замком (LHD) |
| 24 | ДАТЧИК №2 | 10 | ABS, автоматическое антибликовое зеркало EC, фонарь заднего хода, индикатор ECT и A/T, система помощи при парковке (монитор заднего вида), сдвижная дверь с электроприводом (LHD), предупреждение о непристегнутом ремне |
| 25 | - | - | - |
| 26 | - | - | - |
| 27 | - | - | - |
| 28 | - | - | - |
| 29 | - | - | - |
| Реле | |||
| R1 | Диммер | ||
| R2 | Фара (ГОЛОВНАЯ) | ||
| R3 | - | ||
| R4 | Задний противотуманный фонарь (FOG RR) | ||
| R5 | - | ||
| R6 | Муфта компрессора кондиционера (MG CLT) | ||
| R7 | Нагреватель PTC (PTC № 1) | ||
| R8 | - | ||
| R9 | Нагреватель PTC (PTC № 2) | ||
| R10 | Horn | ||
| R11 | Стартер (СТ) |

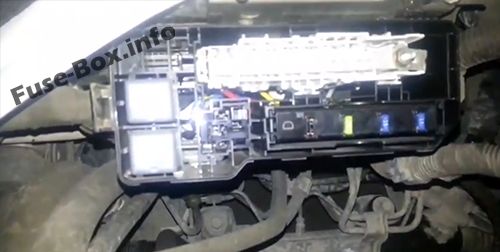

Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

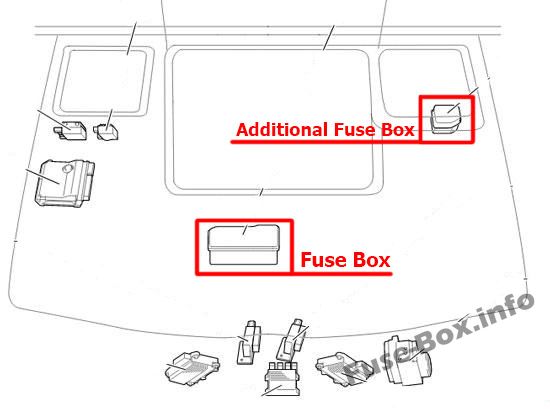

Расположение блока предохранителей
Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | ST | 40 | Система входа и запуска |
| 4 | ДВЕРЬ ЗАДН. | 30 | Дверной доводчик (раздвижная дверь), раздвижная дверь с электроприводом |
| 5 | А/ПМП | 50 | 1TR-FE, 2TR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ETCS | 10 | 1TR-FE, 2TR-FE: Электронная система управления дроссельной заслонкой, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | PSD правая | 25 | Раздвижная дверь с электроприводом |
| 9 | Кондиционер №3 | 7.5 | Задний кондиционер |
| 10 | EFI NO.3 | 10 | 1TR-FE, 2TR-FE, 1KD-FTV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | Р/ВЫХОД | 15 | Розетки |
| 12 | - | - | - |
| 13 | ПТК №2 | 50 | PTC-нагреватель |
| 14 | ПТК №1 | 50 | PTC-нагреватель |
| 15 | HTR FR | 40 | Передний кондиционер, нагреватель PTC |
| 16 | CLR RR | 30 | Задний кондиционер |
| 17 | DEF | 50 | Обогрев заднего стекла |
| 18 | МИР ХТР | 15 | Обогреватели наружных зеркал заднего вида |
| 19 | А/Ф ХТР | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | EFI NO.1 | 25 | 1KD-FTV, 2KD-FTV, 5L-E: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | EFI NO.1 | 20 | 1TR-FE, 2TR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | EDU | 25 | 1KD-FTV, 2KD-FTV, 5L-E: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | - | - | - |
| 23 | П/И №1 | 80 | Дополнительный блок предохранителей в салоне |
| 24 | FAN NO.1 | 60 | Электрический вентилятор охлаждения |
| 25 | ALT | 150 | Система зарядки, предохранители "J/B", "DEF", "HTR FR", "CLR RR", "ПТК №1", "ПТК №2" |
| 26 | J/B | 100 | Блок предохранителей в салоне |
| 27 | FAN NO.2 | 60 | Электрический вентилятор охлаждения |
| 28 | GLOW | 80 | 1KD-FTV, 2KD-FTV, 5L-E: Система накаливания двигателя |
| 29 | П/И №2 | 60 | Предохранители "А/Ф ХТР", "EFI NO.1", "EDU" |
| 30 | - | - | - |
| Реле | |||
| R1 | Задний кондиционер (CLR RR) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R3 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R4 | Обогрев заднего стекла (DEF) | ||
| R5 | 1KD-FTV, 2KD-FTV, 5L-E: Система накаливания двигателя (GLOW) | ||
| R6 | 1КД-ФТВ, 2КД-ФТВ, 5Л-Э: - | ||
| R7 | 1КД-ФТВ, 2КД-ФТВ, 5Л-Э: - |

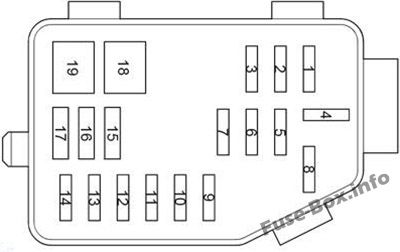

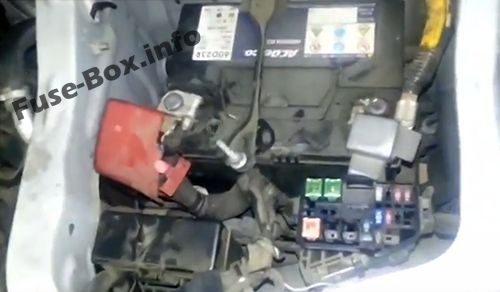

Дополнительный блок предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | АБС СОЛ | 25 | ABS |
| 2 | HORN | 15 | Horn |
| 3 | АЛЬТ-С | 7.5 | Зарядка |
| 4 | DEF | 30 | Обогрев заднего стекла |
| 5 | РАДИО | 15 | Аудио система |
| 6 | КУПОЛ №2 | 10 | Внутренний свет |
| 7 | КУПОЛ №1 | 10 | АБС, фонарь заднего хода, часы, комбинированный прибор, дневные ходовые огни, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, система аварийного молотка, передний кондиционер, фара (светодиодная), регулировка уровня света фар (автоматическая), освещение, внутреннее освещение, напоминание о ключе, электропривод сдвижной двери, обогрев PTC (1KD-FTV, 2KD-FTV), предупреждение о непристегнутом ремне, SRS, задний фонарь, сигнал поворота и аварийная световая сигнализация, беспроводное управление дверным замком |
| 8 | D/C РЕЗКА | 30 | Предохранители "РАДИО1", "КУПОЛ №1", "КУПОЛ №2" |
| 9 | AM2 | 7.5 | Дверной доводчик (сдвижная дверь), система входа и запуска, сдвижная дверь с электроприводом |
| 10 | TVSS | 15 | Источник питания |
| 11 | TRN&HAZ | 15 | Указатель поворота и аварийная сигнализация, часы, щиток приборов |
| 12 | СИЛЬНЫЙ ЗАМОК | 10 | Система входа и запуска |
| 13 | PSD левый | 25 | Раздвижная дверь с электроприводом |
| 14 | ЭБУ-Б | 10 | Система иммобилайзера двигателя, система входа и запуска, передний кондиционер, сдвижная дверь с электроприводом, обогреватель PTC (1KD-FTV, 2KD-FTV), беспроводное управление дверным замком |
| 15 | HEAD | 40 | Фара (галогенная), автоматическая регулировка света, регулировка уровня света фар (ручная) |
| 16 | ДВЕРЬ П/Л | 30 | Дверной доводчик (раздвижная дверь), раздвижная дверь с электроприводом |
| 17 | ДВЕРЬ БК | 30 | Доводчик двери (задняя дверь) |
| 18 | АБС ССО | 40 | ABS |
| 19 | AM2 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
