Предохранители и реле Toyota Highlander (XU20, 2001-2007)
Схемы относятся к указанным годам и вариантам Toyota Highlander (XU20, 2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Highlander 2001-2007 гг.
Предохранитель прикуривателя (розетки) в Toyota Highlander Это предохранители №3 «CIG» (прикуриватель) и №5 «ВЫХОД ЭЛЕКТРОПИТАНИЯ1» (розетки питания) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

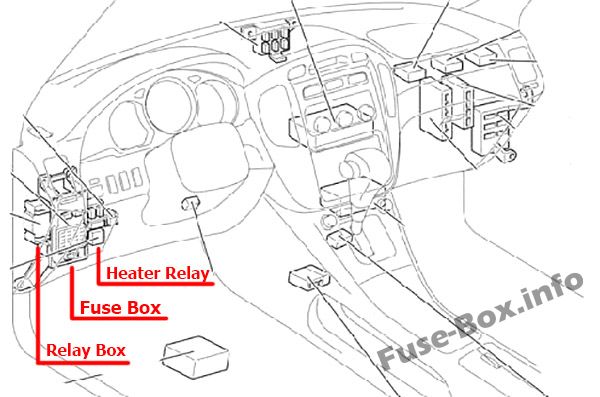

Расположение блока предохранителей

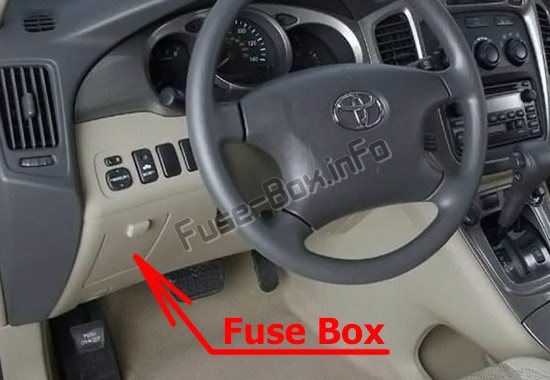

Блок предохранителей расположен с левой стороны панели приборов, за крышкой слева от рулевого колеса.

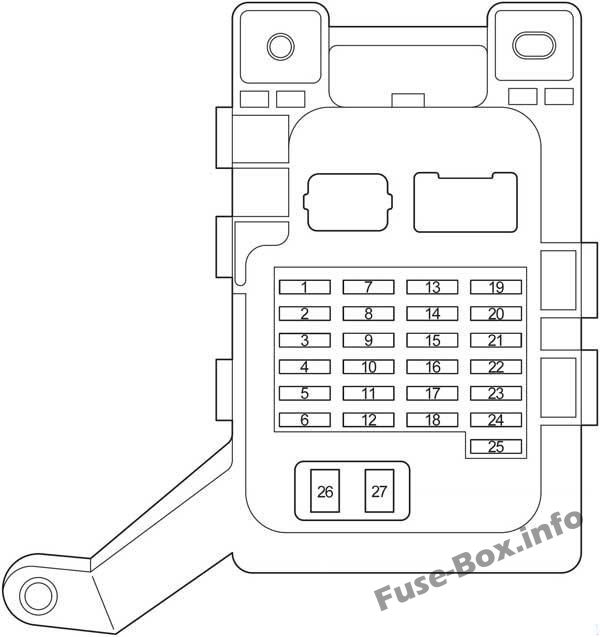

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | IGN | 7.5 | 2001-2003: Датчики и счетчики, система подушек безопасности SRS. |
| 1 | IGN | 10 | 2004-2007: Датчики и счетчики, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье. |
| 2 | РАДИО №2 | 7.5 | Аудиосистема, система блокировки переключения передач, навигационная система, мультимедийная система для пассажиров задних сидений, система кондиционирования воздуха, мультиплексная система связи |
| 3 | CIG | 15 | Зажигалка |
| 4 | D ЗАДНЯЯ ДВЕРЬ | 20 | 2001-2003: Электростеклоподъемники |
| 4 | П РР ДВЕРЬ | 20 | 2004-2007: Электростеклоподъемники |
| 5 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 6 | противотуманные фары | 10 | 2001-2003: Передние противотуманные фары |
| 6 | противотуманные фары | 20 | 2004-2007: Передние противотуманные фары |
| 7 | СРС-ИГ | 15 | 2001-2003: Система подушек безопасности SRS |
| 8 | ЭБУ-ИГ | 15 | 2001-2003: Люк с электроприводом, антиблокировочная тормозная система, система контроля заноса автомобиля, система блокировки переключения передач, система зарядки, система круиз-контроля, аварийные мигалки, система запуска. |
| 8 | ЭБУ-ИГ | 10 | 2004-2007: Люк с электроприводом, антиблокировочная система тормозов, система контроля устойчивости автомобиля, система блокировки переключения передач, система зарядки, система запуска. |
| 9 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители и омыватели лобового стекла |
| 10 | П РР ДВЕРЬ | 20 | 2001-2003: Электростеклоподъемники |
| 10 | D ЗАДНЯЯ ДВЕРЬ | 20 | 2004-2007: Электростеклоподъемники |
| 11 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | 2001-2003: Электрические стеклоподъемники, плафоны подсветки дверей, система дверных замков с электроприводом. |
| 11 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | 2004-2007: Электрические стеклоподъемники, плафоны подсветки дверей, система блокировки дверей с электроприводом. |
| 12 | S/КРЫША | 20 | Электрическая лунная крыша |
| 13 | НАГРЕВАТЕЛЬ | 15 | 2001-2003: Система кондиционирования воздуха, электрический вентилятор охлаждения, обогреватель заднего стекла, обогреватель наружного зеркала заднего вида, датчики и счетчики. |
| 13 | НАГРЕВАТЕЛЬ | 10 | 2004-2007: Система кондиционирования воздуха, электрический вентилятор охлаждения, обогреватель заднего стекла, обогреватель наружного зеркала заднего вида, датчики и счетчики. |
| 14 | IG1 | 7.5 | Фонари заднего хода, система контроля заноса автомобиля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогреватели наружных зеркал заднего вида, система дверных замков с электроприводом, беспроводная система дистанционного управления, навигационная система, мультиплексная система связи |
| 15 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 16 | STOP | 20 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, система контроля заноса автомобиля, система блокировки переключения передач, система круиз-контроля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, фонари прицепа, мультиплексная система связи |
| 17 | OBD | 7.5 | Бортовая система диагностики |
| 18 | СЕАТ ХТР | 15 | Подогрев сидений |
| 19 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система наддува, система стартера |
| 20 | ШАЙБА | 20 | Индикатор уровня омывающей жидкости |
| 21 | РР противотуманные фары | 7.5 | Задние противотуманные фары |
| 22 | FR DEF | 20 | Система кондиционирования, обогреватели наружных зеркал заднего вида |
| 23 | D ПЕРЕДНЯЯ ДВЕРЬ | 20 | 2001-2003: Электрические стеклоподъемники, подсветка дверей. |
| 23 | P ПЕРЕДНЯЯ ДВЕРЬ | 20 | 2004-2007: Электрические стеклоподъемники, подсветка дверей, мультиплексная система связи. |
| 24 | TAIL | 10 | Задние фонари, подсветка номерного знака, подсветка панели приборов, передние противотуманные фары, передние боковые габаритные огни, задние боковые габаритные огни, габаритные огни |
| 25 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели, подсветка прицепа |
| 26 | AM1 | 40 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 27 | СИЛА | 30 | Сиденье с электроприводом |
| № | Реле |
|---|---|
| R1 | Задние фонари |
| R2 | Противотуманные огни |
| R3 | Вспомогательное реле (ACC) |

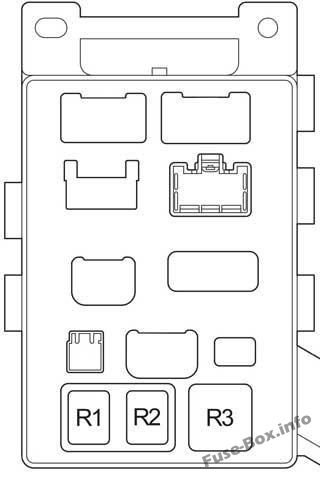

Релейная коробка
| № | Реле |
|---|---|
| R1 | Реле размыкания цепи |
| R2 | Реле обогрева сиденья |
| R3 | Реле антиобледенителя |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

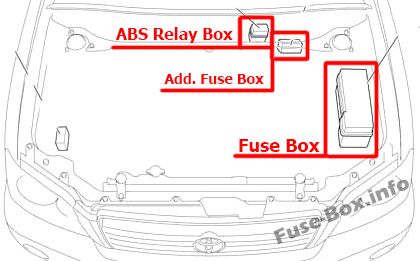

Расположение блока предохранителей

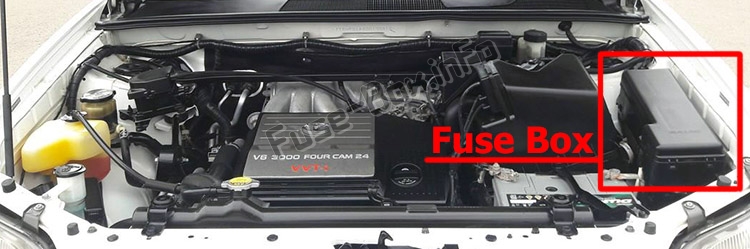

Блок предохранителей находится в моторном отсеке (слева).

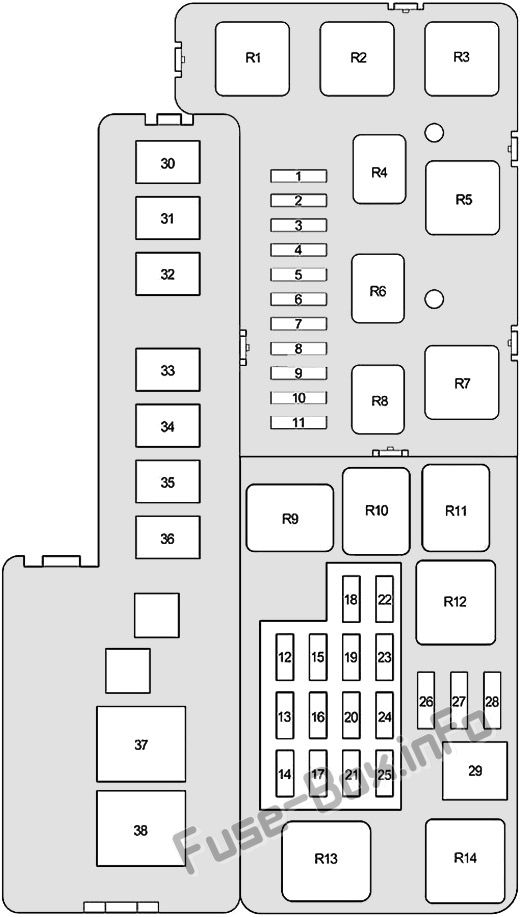

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | A/F | 25 | 2004-2007: Датчик состава топливовоздушной смеси |
| 4 | CRT | 7.5 | 2004-2007: Развлекательная система для пассажиров задних сидений, навигационная система. |
| 5 | СТАРТЕР | 7.5 | 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | СТАРТЕР | 7.5 | 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | ABS3 | 7.5 | 2001-2003: Система контроля заноса автомобиля. |
| 7 | EFI NO.2 | 10 | 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | ГОЛОВКА НД ПРАВАЯ LWR | 15 | 2001-2003: Правая фара (ближний свет) |
| 8 | ETCS | 10 | 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | ГОЛОВКА НД LH LWR | 15 | 2001-2003: Левая фара (ближний свет) |
| 9 | РР ХТР | 15 | 2004-2007: Задний кондиционер |
| 10 | A/F | 25 | 2001-2003: Датчик состава топливовоздушной смеси |
| 10 | H-LP RH LWR | 15 | 2004-2007: Правая фара (ближний свет) |
| 11 | H-LP LH LWR | 15 | 2004-2007: Левая фара (ближний свет) |
| 12 | АЛЬТ-С | 7.5 | Система зарядки |
| 13 | РОЗЕТКА2 | 20 | 2004-2007: Розетки |
| 14 | БУКСИРОВКА | 20 | Фары прицепа |
| 15 | HORN | 10 | Рога |
| 16 | БЕЗОПАСНОСТЬ | 15 | Система защиты от кражи |
| 17 | ГОЛОВКА ЛП ПРАВАЯ ВЕРХНЯЯ | 10 | 2001-2003: Правая фара (дальний свет) |
| 17 | H-LP RH UPR | 10 | 2004-2007: Правая фара (дальний свет) |
| 18 | ЭБУ-Б | 7.5 | Система защиты от кражи, система кондиционирования воздуха, система контроля заноса автомобиля, датчики и счетчики, беспроводная система дистанционного управления, дверной замок с электроприводом, мультиплексная система связи, электронный люк в крыше, система классификации пассажиров на переднем сиденье. |
| 19 | EFI | 20 | 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос, система иммобилайзера двигателя |
| 19 | EFI NO.1 | 20 | 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос |
| 20 | ЗАМОК | 25 | Система дверных замков с электроприводом, система защиты от кражи |
| 21 | ГОЛОВКА ЛП ЛЕВАЯ ВЕРХНЯЯ | 10 | 2001-2003: Левая фара (дальний свет) |
| 21 | H-LP LH UPR | 10 | 2004-2007: Левая фара (дальний свет) |
| 22 | РАДИО №1 | 25 | Аудио система |
| 23 | DOME | 10 | Личное освещение, внутреннее освещение, подсветка косметического зеркала, подсветка выключателя зажигания, беспроводная система дистанционного управления, датчики и счетчики, навигационная система |
| 24 | - | - | короткий |
| 25 | ОПАСНОСТЬ | 15 | Аварийные мигалки, подсветка приборной панели, фонари прицепа |
| 26 | ЗАПАСНОЙ | 7.5 | Запасной предохранитель |
| 27 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 28 | ЗАПАСНОЙ | 25 | Запасной предохранитель |
| 29 | MAIN | 40 | 2001-2003: предохранители "ГОЛОВКА НД ПРАВАЯ LWR", "ГОЛОВКА НД LH LWR", "ГОЛОВКА ЛП ПРАВАЯ ВЕРХНЯЯ" и "ГОЛОВКА ЛП ЛЕВАЯ ВЕРХНЯЯ" 2004-2007: "H-LP RH LWR", "H-LP LH LWR" ", предохранители "H-LP RH UPR" и "H-LP LH UPR" |
| 30 | AM2 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска |
| 31 | ABS2 | 40 | 2001-2003: Антиблокировочная система тормозов, система контроля устойчивости автомобиля. |
| 31 | ABS2 | 50 | 2004-2007: Антиблокировочная система тормозов, система курсовой устойчивости. |
| 32 | ABS1 | 40 | 2001-2003: Антиблокировочная система тормозов, система контроля устойчивости автомобиля. |
| 32 | ABS1 | 30 | 2004-2007: Антиблокировочная система тормозов, система курсовой устойчивости. |
| 33 | НАГРЕВАТЕЛЬ | 50 | 2001-2003: Система кондиционирования воздуха |
| 33 | HTR | 50 | 2004-2007: Система кондиционирования воздуха |
| 34 | RDI | 30 | Электрические вентиляторы охлаждения |
| 35 | RR DEF | 30 | Обогреватели заднего стекла |
| 36 | CDS | 30 | Электрические вентиляторы охлаждения |
| 37 | ALT | 140 | "ABS1", "ABS2", "RDI", CCDS", "RR DEF", "ОБОГРЕВАТЕЛЬ", "AM1", "AM2", "CTAIL", "ПАНЕЛЬ", "СТОП", D"S/КРЫША" и предохранители D"СЕАТ ХТР" |
| 38 | RDI | 50 | Нет цепи |
| Реле | |||
| R1 | Электрические вентиляторы охлаждения (ВЕНТИЛЯТОР №1) | ||
| R2 | Стартер | ||
| R3 | Электрические вентиляторы охлаждения (FAN N0.3) | ||
| R4 | Датчик состава топливовоздушной смеси (A/F) | ||
| R5 | инвертор | ||
| R6 | - | ||
| R7 | Электрические вентиляторы охлаждения (ВЕНТИЛЯТОР N0.2) | ||
| R8 | - | ||
| R9 | Муфта компрессора кондиционера (MG CLT) | ||
| R10 | Horn | ||
| R11 | EFI | ||
| R12 | Обогрев заднего стекла | ||
| R13 | Фара (ФАРА) | ||
| R14 | - |

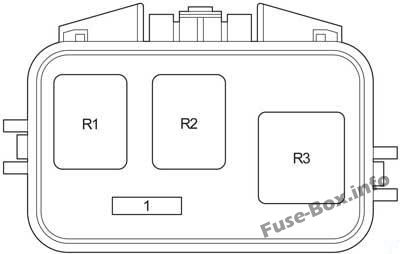

Блок реле АБС
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | - | - | - |
| Реле | |||
| R1 | - | ||
| R2 | АБС РЕЗКА | ||
| R3 | АБС ССО |
Дополнительный блок предохранителей (при наличии)
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | DRL | 7.5 | Система дневных ходовых огней |
| Реле | |||
| R1 | Система дневных ходовых огней (DRL №2) | ||
| R2 | Система дневных ходовых огней (DRL №4) | ||
| R3 | Система дневных ходовых огней (DRL №3) |
