Предохранители и реле Toyota Hilux (AN10/AN20/AN30, 2004-2015)
Схемы относятся к указанным годам и вариантам Toyota Hilux (AN10/AN20/AN30, 2004-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Hilux 2004-2015
Предохранители прикуривателя (розетки) в Toyota Hilux Это предохранители № 5 «ВЫХОД ПИТАНИЯ» (розетка) и № 9 «CIG» (прикуриватель) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

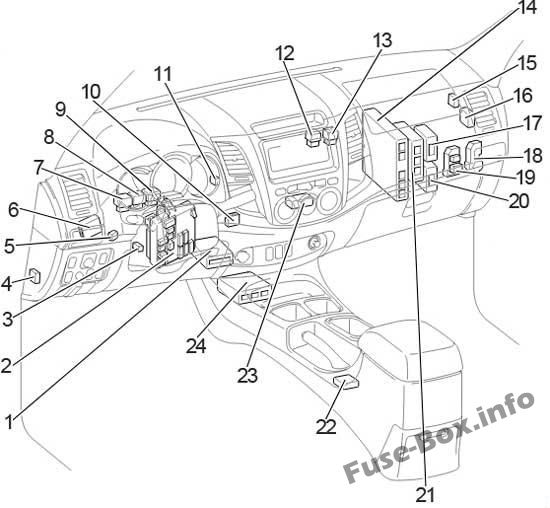

Автомобили с левым рулем

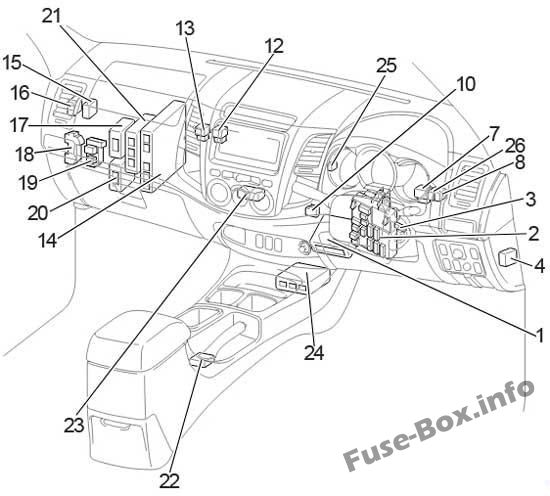

Автомобили с правым рулем
- Усилитель кондиционера (с кондиционером)
Усилитель вязкостного нагревателя (без кондиционера) - Блок предохранителей/встроенное реле
- Усилитель транспондерного ключа
- ЭБУ управления полным приводом (блокировка заднего дифференциала)
- LHD:Реле задних фонарей (август 2006 г. - июнь 2011 г.)
- LHD:Реле дневных ходовых огней
- Мигалка указателя поворота
- Магнитное реле сцепления
- LHD:Реле задних фонарей (до августа 2006 г.)
LHD:Реле задних противотуманных фар (с августа 2006 г.) - соединительный соединитель
- LHD:Реле задних фонарей (с июня 2011 г.)
- Реле нагревателя PTC (№ 2)
- Реле нагревателя PTC (№ 1)
- ЭБУ двигателя
- Приемник управления дверью
- ЭБУ системы предупреждения о краже
- ЭБУ управления полным приводом
- Блок реле (с июня 2011 г.)
- Блок реле (до июня 2011 г.)
- Драйвер турбомотора
- ЭБУ управления коробкой передач
- ЭБУ управления блокировкой переключения передач
- Блок управления кондиционером
- Центр сборки датчиков подушек безопасности
- RHD:Реле задних фонарей
- RHD:Реле задних противотуманных фар

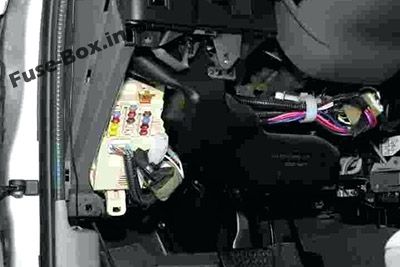

Блок предохранителей находится под рулевым колесом, за крышкой.

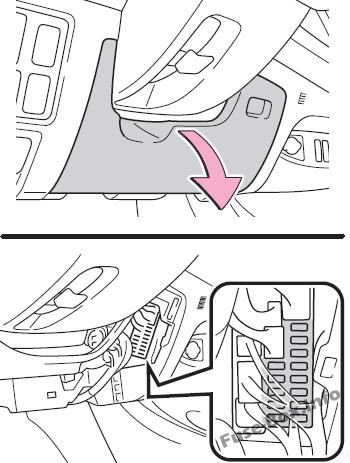

Автомобили с левым рулем

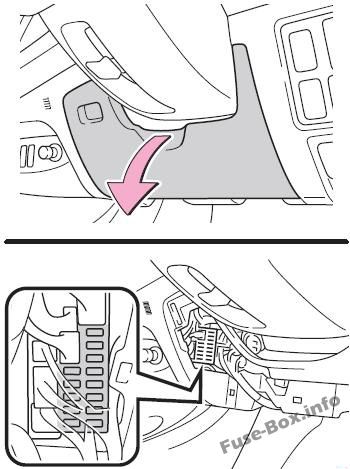

Автомобили с правым рулем

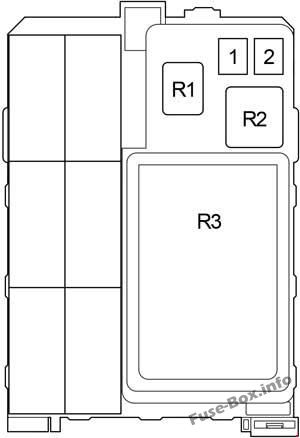

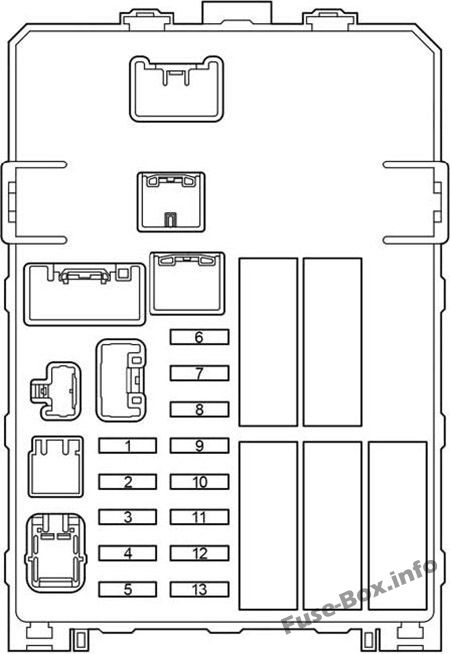

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | INJ | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | OBD | 7.5 | Бортовая система диагностики |
| 3 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, TRC, VSC и система управления блокировкой переключения передач |
| 4 | TAIL | 10 | Подсветка приборной панели, передние противотуманные фары, система регулировки уровня света фар, передние габаритные огни, задние фонари, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система дневных ходовых огней и система автоматического включения фар |
| 5 | ВЫХОД ПИТАНИЯ | 15 | Розетка |
| 6 | ST | 7.5 | Система запуска, датчики и счетчики и система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | A/C | 10 | Система кондиционирования воздуха |
| 8 | MET | 7.5 | Датчики и счетчики и система DPF |
| 9 | CIG | 15 | Зажигалка |
| 10 | ACC | 7.5 | Аудиосистема, розетка, часы, система управления зеркалами заднего вида с электроприводом, система управления блокировкой переключения передач и мультиинформационный дисплей |
| 11 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подушки безопасности SRS и топливный насос |
| 12 | WIP | 20 | Стеклоочиститель и омыватель лобового стекла |
| 13 | ЭБУ-IG И ДАТЧИК | 10 | Система кондиционирования воздуха, система зарядки, система блокировки заднего дифференциала, ABS, TRC, VSC, аварийные мигалки, указатели поворота, фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, обогрев заднего стекла, фары, дверные выключатели, система дверного замка с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления, система дневных ходовых огней, круиз-контроль, очистители фар, обогреватели сидений, обогреватели наружных зеркал заднего вида, мультиинформационный дисплей и индикатор непристегнутого ремня безопасности пассажира. |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | AM1 | 40 | Система блокировки заднего дифференциала, предохранители ABS, TRC, VSC, "ACC", TIG, "ЭБУ-IG И ДАТЧИК" и "WIP" |
| 2 | IG1 | 40 | Предохранители "PWR", "S-HTR", "4WD", "DOOR", "DEF" и "МИР ХТР" |
| Реле | |||
| R1 | Розетка питания (ВЫХОД ПИТАНИЯ) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | Реле интеграции |

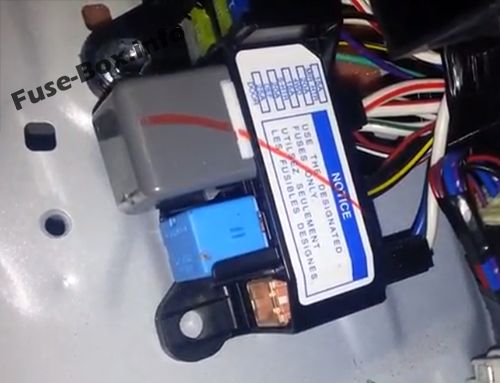

Релейная коробка

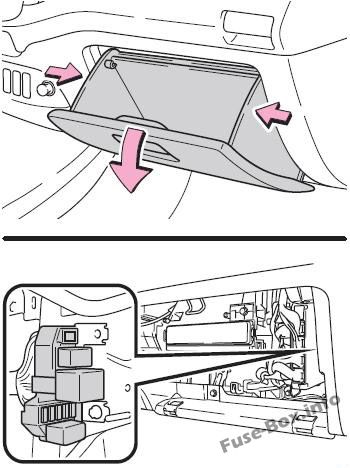

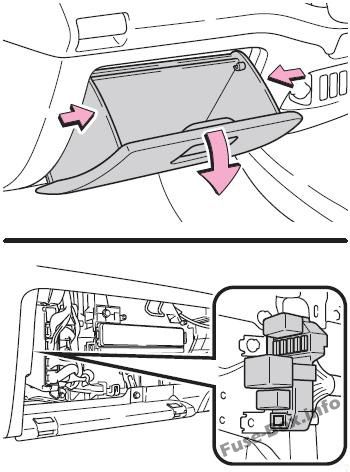

Он расположен за перчаточным ящиком.
Автомобили с левым рулем
Автомобили с правым рулем
До июня 2011 г.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOOR | 25 | Система блокировки дверей с электроприводом и электростеклоподъемники |
| 2 | DEF | 20 | Обогрев заднего стекла и система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | S-HTR | 15 | Подогрев сидений |
| 4 | 4WD | 20 | Система блокировки заднего дифференциала, ABS, TRC и VSC |
| 5 | PWR | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогрев заднего стекла (DEF) |
С июня 2011 г.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | МИР ХТР | 15 | До ноября 2011 г.: обогреватели наружных зеркал заднего вида. |
| 1 | DOOR | 25 | С ноября 2011 г.: система дверных замков с электроприводом и электростеклоподъемники. |
| 2 | DOOR | 25 | До ноября 2011 г.: система дверных замков с электроприводом и электростеклоподъемники. |
| 2 | DEF | 20 | С ноября 2011 г.: Обогрев заднего стекла и система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 3 | DEF | 20 | До ноября 2011 г.: Обогрев заднего стекла и система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. |
| 3 | S-HTR | 15 | С ноября 2011 г.: Подогрев сидений. |
| 4 | S-HTR | 15 | До ноября 2011 г.: Обогреватели сидений. |
| 4 | 4WD | 20 | С ноября 2011 г.: Система блокировки заднего дифференциала, ABS, TRC и VSC. |
| 5 | 4WD | 20 | До ноября 2011 г.: система блокировки заднего дифференциала, ABS, TRC и VSC. |
| 5 | МИР ХТР | 15 | С ноября 2011: Обогрев наружных зеркал заднего вида. |
| 6 | PWR | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Обогрев наружных зеркал заднего вида (МИР ХТР) | ||
| R2 | Зажигание (IG1) | ||
| R3 | Обогрев заднего стекла (DEF) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

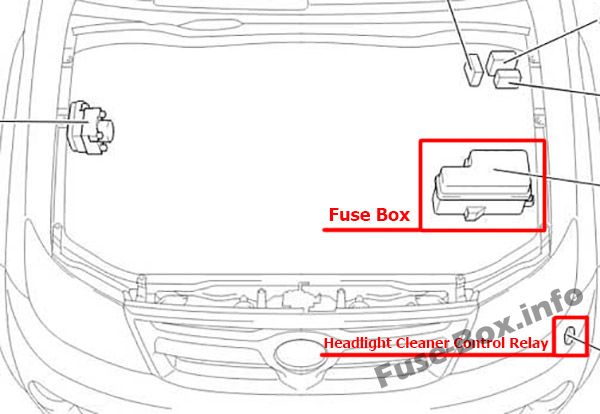

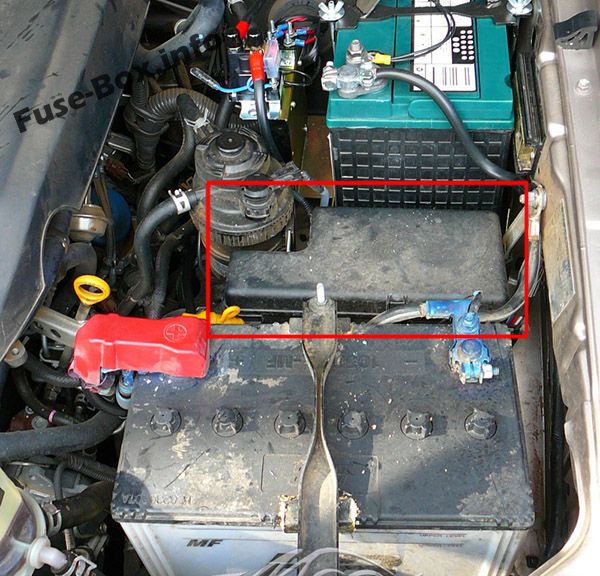

Блок предохранителей находится в моторном отсеке (слева).

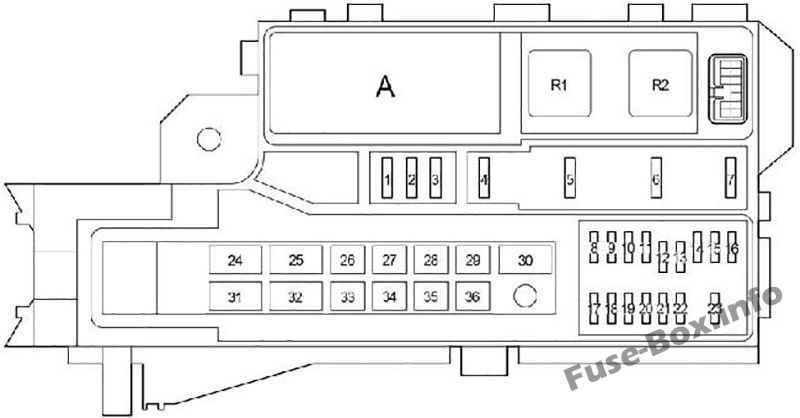

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | 25 | Запасной предохранитель |
| 2 | - | 15 | Запасной предохранитель |
| 3 | - | 10 | Запасной предохранитель |
| 4 | FOG | 7.5 | Европа, Марокко: с августа 2012 г. по август 2013 г.: передние противотуманные фары. С августа 2013 г.: Передние противотуманные фары. |
| 4 | FOG | 15 | До августа 2013 г.: передние противотуманные фары. Кроме Европы и Марокко: с августа 2012 г. по август 2013 г.: передние противотуманные фары. |
| 5 | HORN | 10 | Horn |
| 6 | EFI | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | - | - | - |
| 8 | H-LP РЛ | 20 | До июня 2011 г.: Правая фара (ближний свет) |
| 8 | H-LP РЛ | 15 | С июня 2011: Правая фара (ближний свет) |
| 9 | H-LP ЛЛ | 20 | До июня 2011 г.: Левая фара (ближний свет) |
| 9 | H-LP ЛЛ | 15 | С июня 2011: Левая фара (ближний свет) |
| 10 | H-LP правая | 20 | До июня 2011 г.: правая фара (дальний свет) и правая фара (ближний свет). |
| 10 | H-LP правая | 15 | С июня 2011 г.: Правая фара (дальний свет) и правая фара (ближний свет). |
| 11 | H-LP левый | 20 | До июня 2011 г.: левая фара (дальний свет) и левая фара (ближний свет). |
| 11 | H-LP левый | 15 | С июня 2011 г.: Левая фара (дальний свет) и левая фара (ближний свет). |
| 12 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | ЭБУ-ИГ №2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | ЭБУ-Б | 7.5 | До августа 2008 г.: дверные выключатели, система дверных замков с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления и фары. |
| 14 | ЭБУ-Б | 10 | С августа 2008 г.: дверные выключатели, система дверных замков с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления и фары. |
| 15 | RAD | 15 | До августа 2013 г.: аудиосистема. |
| 15 | RAD | 20 | С августа 2013 г.: аудиосистема. |
| 16 | DOME | 7.5 | Освещение салона, подсветка выключателя двигателя, личное освещение, датчики и счетчики, часы, мультиинформационный дисплей, беспроводная система дистанционного управления, система дневных ходовых огней и противотуманные фары |
| 17 | A/F | 20 | Система контроля выбросов |
| 18 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 19 | АЛЬТ-С | 7.5 | Система зарядки |
| 20 | ПОВОРОТ-HAZ | 15 | Аварийные мигалки и указатели поворота |
| 21 | - | - | - |
| 22 | ЭБУ-Б №2 | 7.5 | Система кондиционирования воздуха |
| 23 | DCC | 30 | Предохранители "ЭБУ-Б", "DOME" и "RAD" |
| 24 | ПТК №1 | 50 | Электрический нагреватель |
| 25 | H-LP CLN | 30 | До июня 2011 г.: очистители фар. |
| 25 | СИЛОВОЕ СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| 26 | ПТК №2 | 50 | Европа: с августа 2010 г. по июнь 2011 г. (без автоматического кондиционера): Электрический отопитель; С июня 2011 г.: Электрический обогреватель. |
| 26 | ПТК №2 | 30 | Европа: до июня 2011 г. (с автоматическим кондиционером): Электрический обогреватель; До августа 2010 г. (без автоматического кондиционера): Электрический обогреватель Австралия: электронагреватель |
| 27 | АБС №1 | 40 | До августа 2008 г.: ABS, TRC и VSC. |
| 27 | H-LP CLN | 40 | С июня 2011 г.: Очистители фар. |
| 28 | ФР ХТР | 40 | До августа 2009 г.: система кондиционирования воздуха, предохранитель "A/C". |
| 28 | ФР ХТР | 50 | С августа 2009 г.: Система кондиционирования воздуха, предохранитель "A/C". |
| 29 | АБС №2 | 30 | АБС, TRC и VSC |
| 30 | АБС №1 | 40 | С августа 2008 г.: ABS, TRC и VSC. |
| 31 | ALT | 100 | Система зарядки, "СИЛОВОЕ СИДЕНЬЕ", "HLP CLN", "ФР ХТР", "AMI", "IG1", "ПТК №1", "ПТК №2", "ВЫХОД ПИТАНИЯ", "STOP", " TAIL" и "OBD" предохранители |
| 32 | GLOW | 80 | Система свечения двигателя |
| 33 | БАТТ П/И | 50 | Предохранители "FOG", "HORN" и "EFI" |
| 34 | AM2 | 30 | Стартер двигателя, предохранители "ST", "IGN", "INJ" и "MET" |
| 35 | MAIN | 40 | Предохранители "H-LP правая", "H-LP левый", "H-LP РЛ" и "H-LP ЛЛ" |
| 36 | А/НАСОС | 50 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

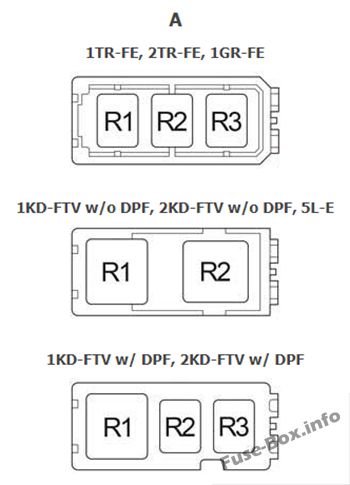

| Реле | |||
| R1 | Диммер (DIM) | ||
| R2 | Фара (H-LP) | ||
| A | |||
| R1 | Стартер (СТ) | ||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE: Датчик состава топливовоздушной смеси (A/F) 1KD-FTV без сажевого фильтра, 2KD-FTV без сажевого фильтра, 5L-E: Система накаливания двигателя (GLOW) 1KD-FTV с сажевым фильтром, 2KD-FTV с сажевым фильтром: Датчик соотношения воздух-топливо (A/F) | ||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE: Топливный насос (F/PMP) 1KD-FTV с сажевым фильтром, 2KD-FTV с сажевым фильтром: - |
