Предохранители и реле Toyota Hilux SW4 / Fortuner (AN50/AN60, 2005-2015)
Схемы относятся к указанным годам и вариантам Toyota Hilux SW4 / Fortuner (AN50/AN60, 2005-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Hilux SW4 / Fortuner 2005-2015
Предохранитель прикуривателя (розетки) в Toyota Hilux SW4 / Fortuner Это предохранители № 5 «ВЫХОД ПИТАНИЯ» (розетка) и № 9 «CIG» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

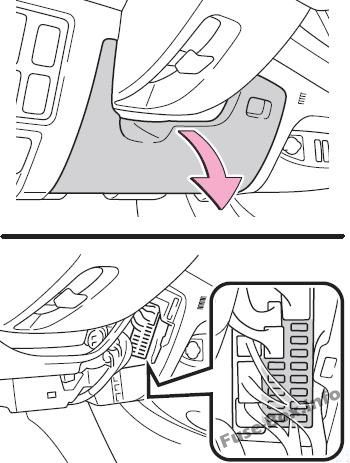

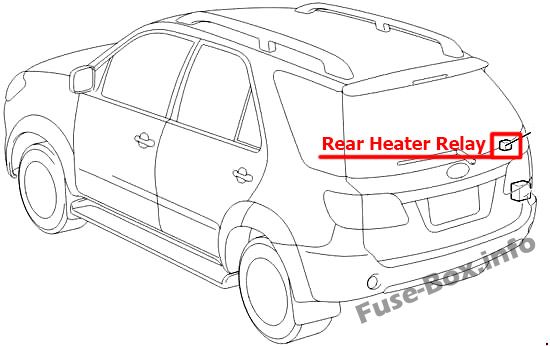

Расположение блока предохранителей

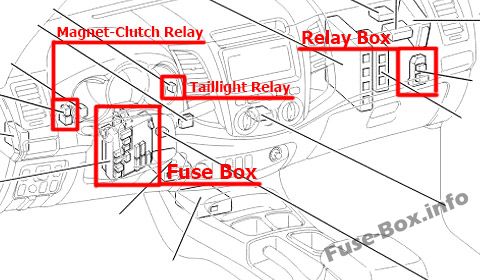

Автомобили с левым рулем

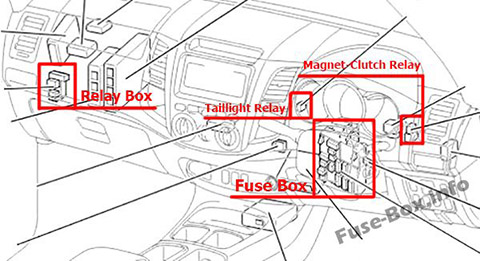

Автомобили с правым рулем

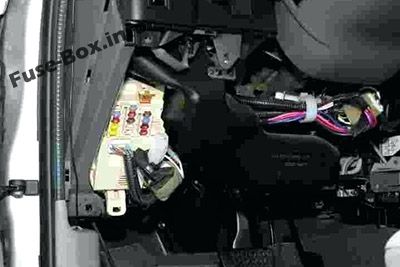

Блок предохранителей находится под рулевым колесом, за крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

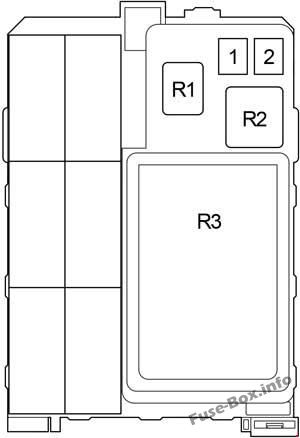

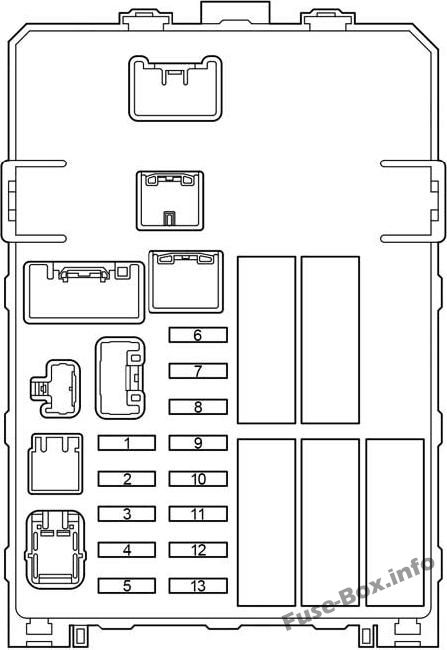

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | INJ | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | OBD | 7.5 | Бортовая система диагностики |
| 3 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, TRC, VSC и система управления блокировкой переключения передач |
| 4 | TAIL | 10 | Подсветка приборной панели, передние противотуманные фары, система регулировки уровня света фар, передние габаритные огни, задние фонари, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, мультиинформационный дисплей, система дневных ходовых огней и система автоматического включения фар |
| 5 | ВЫХОД ПИТАНИЯ | 15 | Розетка |
| 6 | ST | 7.5 | Система запуска, датчики и счетчики и система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | A/C | 10 | Система кондиционирования воздуха |
| 8 | MET | 7.5 | Датчики и счетчики и система DPF |
| 9 | CIG | 15 | Зажигалка |
| 10 | ACC | 7.5 | Аудиосистема, розетка, часы, система управления зеркалами заднего вида с электроприводом, система управления блокировкой переключения передач и мультиинформационный дисплей |
| 11 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подушки безопасности SRS и топливный насос |
| 12 | WIP | 20 | Стеклоочиститель и омыватель лобового стекла |
| 13 | ЭБУ-IG И ДАТЧИК | 10 | Система кондиционирования воздуха, система зарядки, система блокировки заднего дифференциала, ABS, TRC, VSC, аварийные мигалки, указатели поворота, фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач, обогрев заднего стекла, фары, дверные выключатели, система дверного замка с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления, система дневных ходовых огней, круиз-контроль, очистители фар, обогреватели сидений, обогреватели наружных зеркал заднего вида, мультиинформационный дисплей и индикатор непристегнутого ремня безопасности пассажира. |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | AM1 | 40 | Система блокировки заднего дифференциала, предохранители ABS, TRC, VSC, "ACC", "CIG", "ЭБУ-IG И ДАТЧИК" и "WIP" |
| 2 | IG1 | 40 | Предохранители "PWR", "S-HTR", "4WD", "DOOR", "DEF" и "MIR HTR" |
| Реле | |||
| R1 | Розетка питания (ВЫХОД ПИТАНИЯ) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | Реле интеграции |

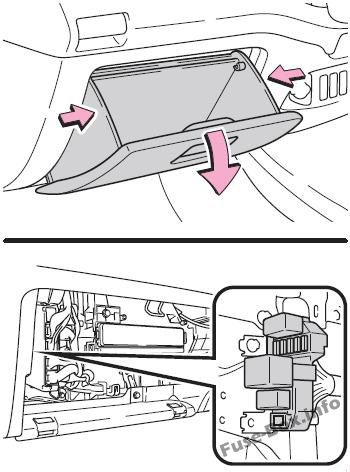

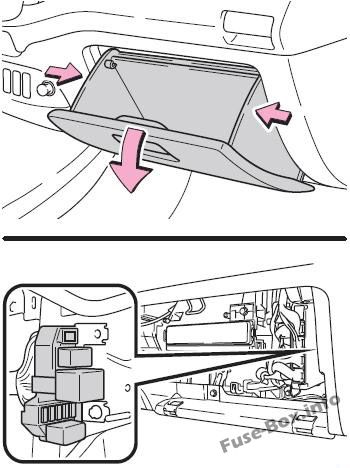

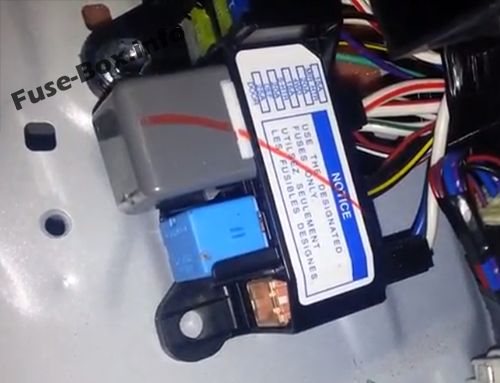

Релейная коробка
Он расположен за перчаточным ящиком.
Автомобили с левым рулем
Автомобили с правым рулем
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOOR | 25 | Система блокировки дверей с электроприводом и электростеклоподъемники |
| 2 | DEF | 20 | Обогрев заднего стекла и система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | - | - | - |
| 4 | 4WD | 20 | Система блокировки заднего дифференциала, ABS, TRC и VSC |
| 5 | PWR | 30 | Электрические стеклоподъемники |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогрев заднего стекла (DEF) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

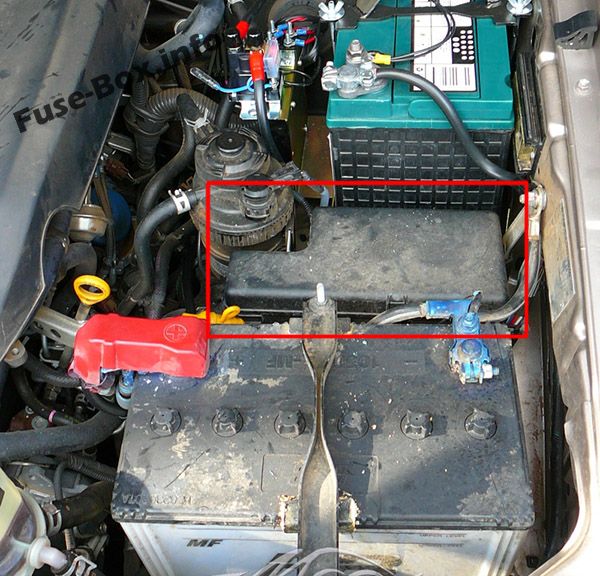

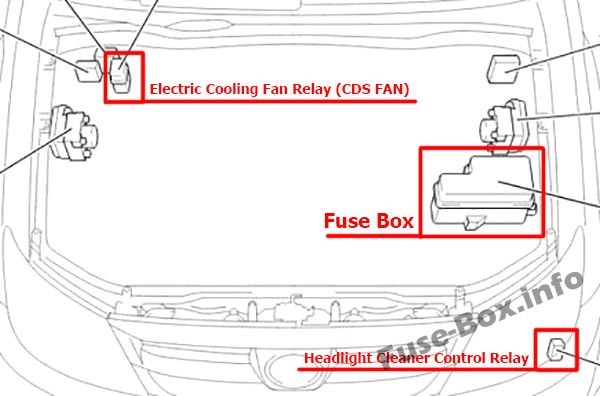

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева)

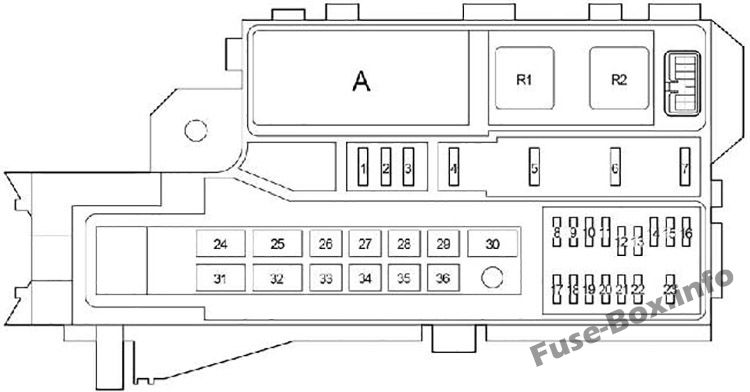

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | 25 | Запасной предохранитель |
| 2 | - | 15 | Запасной предохранитель |
| 3 | - | 10 | Запасной предохранитель |
| 4 | FOG | 15 | Передние противотуманные фары |
| 5 | HORN | 10 | Horn |
| 6 | EFI | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | - | - | - |
| 8 | H-LP РЛ | 20 | До июня 2011 г.: Правая фара (ближний свет) |
| 8 | H-LP РЛ | 15 | С июня 2011: Правая фара (ближний свет) |
| 9 | H-LP ЛЛ | 20 | До июня 2011 г.: Левая фара (ближний свет) |
| 9 | H-LP ЛЛ | 15 | С июня 2011: Левая фара (ближний свет) |
| 10 | H-LP правая | 20 | До июня 2011 г.: правая фара (дальний свет) и правая фара (ближний свет). |
| 10 | H-LP правая | 15 | С июня 2011 г.: Правая фара (дальний свет) и правая фара (ближний свет). |
| 11 | H-LP левый | 20 | До июня 2011 г.: левая фара (дальний свет) и левая фара (ближний свет). |
| 11 | H-LP левый | 15 | С июня 2011 г.: Левая фара (дальний свет) и левая фара (ближний свет). |
| 12 | ЭБУ-ИГ №2 | 7.5 | До августа 2013 г.: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. |
| 12 | ЭБУ-ИГ №2 | 10 | С августа 2013 г.: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 13 | - | - | - |
| 14 | ЭБУ-Б | 7.5 | До августа 2008 г.: дверные выключатели, система дверных замков с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления и фары. |
| 14 | ЭБУ-Б | 10 | С августа 2008 г.: дверные выключатели, система дверных замков с электроприводом, беспроводная система дистанционного управления, датчик рулевого управления и фары. |
| 15 | RAD | 15 | До августа 2013 г.: аудиосистема. |
| 15 | RAD | 20 | С августа 2013 г.: аудиосистема. |
| 16 | DOME | 7.5 | Освещение салона, подсветка выключателя двигателя, личное освещение, датчики и счетчики, часы, мультиинформационный дисплей, беспроводная система дистанционного управления, система дневных ходовых огней и противотуманные фары |
| 17 | A/F | 20 | Система контроля выбросов |
| 18 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 19 | АЛЬТ-С | 7.5 | Система зарядки |
| 20 | ПОВОРОТ-HAZ | 15 | Аварийные мигалки и указатели поворота |
| 21 | - | - | - |
| 22 | ЭБУ-Б №2 | 7.5 | Система кондиционирования воздуха |
| 23 | DCC | 30 | Предохранители "ЭБУ-Б", "DOME" и "RAD" |
| 24 | ПТК №1 | 50 | 1КД-ФТВ, 5Л-Э: Электрический отопитель |
| 24 | H-LP CLN | 50 | 1GR-FE: Очистители фар |
| 25 | СИЛОВОЕ СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| 26 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 27 | АБС №1 | 40 | До августа 2008 г.: ABS, TRC и VSC. |
| 27 | RR CLR | 40 | С августа 2008 г.: Задний кондиционер. |
| 28 | ФР ХТР | 40 | До августа 2009 г.: система кондиционирования воздуха, предохранитель "A/C". |
| 28 | ФР ХТР | 50 | С августа 2009 г.: Система кондиционирования воздуха, предохранитель "A/C". |
| 29 | АБС №2 | 40 | АБС, TRC и VSC |
| 30 | RR CLR | 30 | До августа 2008 г.: задний кондиционер. |
| 30 | АБС №1 | 40 | С августа 2008 г.: ABS, TRC и VSC. |
| 31 | ALT | 100 | Система зарядки, "СИЛОВОЕ СИДЕНЬЕ", "HLP CLN", "ФР ХТР", "AM1", "IG1", "ПТК №1", "PTC NO.2", "ВЫХОД ПИТАНИЯ", "STOP", " TAIL" и "OBD" предохранители |
| 32 | GLOW | 80 | Система свечения двигателя |
| 33 | БАТТ П/И | 50 | Предохранители "FOG", "HORN" и "EFT" |
| 34 | AM2 | 30 | Стартер двигателя, предохранители "ST", "IGN", "INJ" и "MET" |
| 35 | MAIN | 40 | Предохранители "H-LP правая", "H-LP левый", "H-LP РЛ" и "H-LP ЛЛ" |
| 36 | А/НАСОС | 50 | 2TR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 36 | H-LP CLN | 50 | 1KD-FTV: Очистители фар |
| Реле | |||
| R1 | Диммер (DIM) | ||
| R2 | HID: фара (H-LP) Галоген: Электрический вентилятор охлаждения (КДС ВЕНТИЛЯТОР) | ||

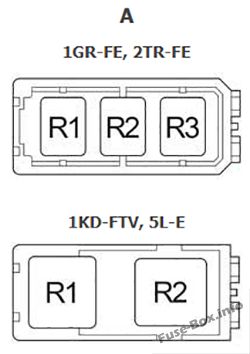

| A | |||
| R1 | Стартер (СТ) | ||
| R2 | 1GR-FE, 2TR-FE: Датчик состава топливовоздушной смеси (A/F) 1KD-FTV, 5L-E: Система накаливания двигателя (GLOW) | ||
| R3 | 1GR-FE, 2TR-FE: Топливный насос (F/PMP) |
