Предохранители и реле Toyota Hilux (AN120/AN130, 2015-2019..)
Схемы относятся к указанным годам и вариантам Toyota Hilux (AN120/AN130, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Hilux 2015-2019…
Предохранители прикуривателя (розетки) в Toyota Hilux являются предохранитель № 21 «Р/ВЫПУСК № 1» (разъем питания) в блоке предохранителей приборной панели и предохранитель № 4 (разъем питания — инвертор) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

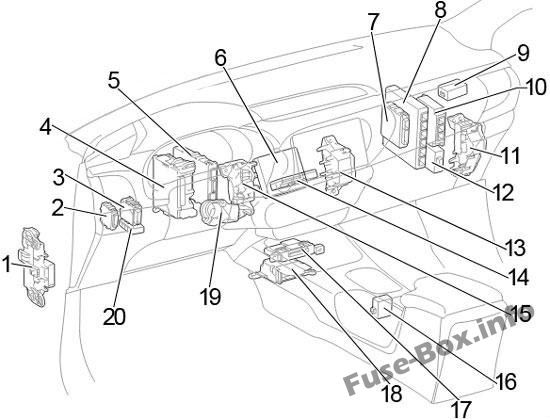

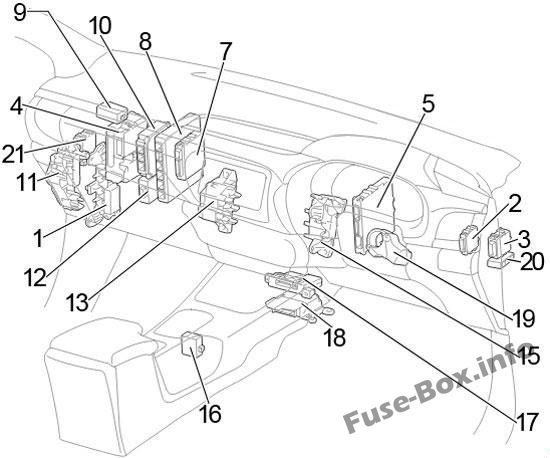

Расположение блока предохранителей
Автомобили с левым рулем
Автомобили с правым рулем
- Релейная коробка №1
- ЭБУ корректора фар
- ЭБУ сетевого шлюза
- Блок предохранителей/ЭБУ кузова
- ЭБУ остановки и запуска двигателя
- LHD:Телефонный приемопередатчик
- ЭБУ управления полным приводом
- ECM
- Приемник интеллектуального управления дверью (с системой входа и запуска)
Приемник управления дверью (без системы входа и запуска) - ЭБУ управления коробкой передач
- Релейная коробка №2
- Драйвер турбомотора
- Релейная коробка №3
- LHD:ЭБУ навигации
- Релейная коробка №4
- ЭБУ управления блокировкой переключения передач (переключение пола коробки передач)
- Усилитель кондиционера
- Датчик подушки безопасности
- Привод блокировки рулевого управления или верхний кронштейн
- соединительный соединитель
- RHD:Реле управления дверью с двойным замком

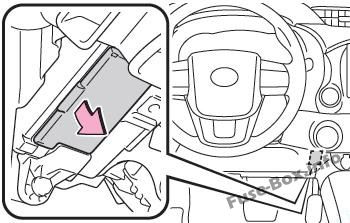

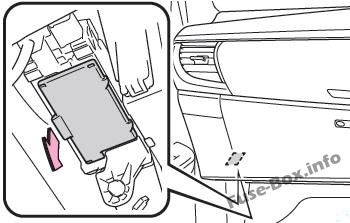

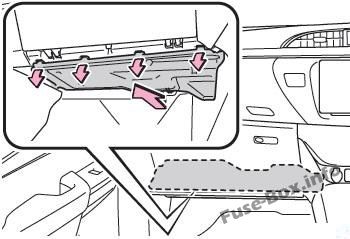

Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.
Автомобили с левым рулем
Автомобили с правым рулем

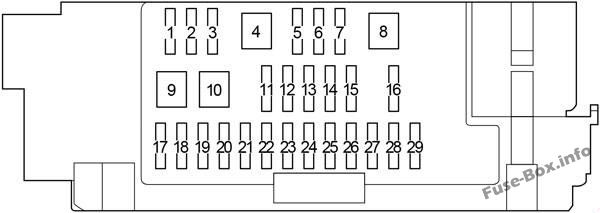

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ДВЕРЬ №2 | 25 | Стеклоподъемник |
| 2 | ДВЕРЬ П/Л | 25 | Стеклоподъемник |
| 3 | ДВЕРЬ П/П | 25 | Стеклоподъемник |
| 4 | ДВЕРЬ №1 | 30 | Стеклоподъемник |
| 5 | ETCS | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | EFI-MAIN NO.1 | 25 | 1GD-FTV, 2GD-FTV: ABS, кондиционер, система помощи при спуске, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система помощи при трогании на подъеме, TRC, VSC |
| 6 | EFI-MAIN NO.1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, кондиционер, система помощи при спуске, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система помощи при трогании на подъеме, ТРК, ВСК |
| 6 | EFI-MAIN NO.2 | 25 | 1GD-FTV, 2GD-FTV: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 7 | ПОВОРОТ И ХАЗ | 10 | Сигнал поворота и сигнальная лампа опасности, комбинированный счетчик, управление дверным замком, вход и. Система запуска, система иммобилайзера, запуск, блокировка руля, защита от кражи, беспроводное управление дверным замком |
| 8 | AM2 NO.2 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, система иммобилайзера, запуск двигателя, блокировка рулевого управления, беспроводное управление дверным замком |
| 9 | HTR | 40 | Кондиционер, Зарядка |
| 10 | AM1 | 40 | Система входа и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 11 | TAIL | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: задний фонарь, освещение, автоматическое управление светом, зарядка, система входа и запуска, передние противотуманные фары, система иммобилайзера, напоминание о ключе, свет Напоминание, Задний противотуманный фонарь, Запуск, Блокировка руля, Беспроводное управление дверным замком |
| 11 | ЭБУ-АЛЬТЕРНАТИВ №2 | 10 | 1GD-FTV, 2GD-FTV: управление дверным замком, электрические стеклоподъемники, защита от кражи |
| 12 | Противотуманные фары передний/задний ход | 10 | Передняя противотуманная фара, фара, освещение, задний фонарь |
| 13 | ЭБУ-АЛЬТЕРНАТИВ №2 | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: управление дверным замком, электрические стеклоподъемники, защита от кражи |
| 13 | TAIL | 10 | 1GD-FTV, 2GD-FTV: задний фонарь, подсветка, автоматическое управление светом, зарядка, въезд и. Система запуска, передняя противотуманная фара, система иммобилайзера, напоминание о ключе, напоминание о свете, задний противотуманный фонарь, запуск, блокировка руля, беспроводное управление дверным замком |
| 14 | OBD | 10 | Бортовая система диагностики |
| 15 | EFI NO.1 | 10 | ABS, кондиционер, система помощи при спуске, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система помощи при трогании на подъеме, система старт-стоп, TRC, VSC |
| 16 | IG2 NO.1 | 5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 17 | МЕТР | 5 | Комбинация приборов, 4WD, ABS, кондиционер (автоматический), аудиосистема, зарядка, управление дверным замком, управление системой помощи при спуске, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска Entry 8t, фары, контроль уровня света фар (автоматическая ), очиститель фар, система помощи при трогании на подъеме, освещение, система иммобилайзера, внутреннее освещение, напоминание о ключе, предупреждение о выходе из полосы движения, световое напоминание, навигационная система, система предварительного столкновения, система контроля заднего вида, предупреждение о непристегнутом ремне, SRS, запуск, Блокировка рулевого управления, система «стоп-старт», задний фонарь, система телематики, система защиты от кражи, система предупреждения о давлении в шинах, TRC, сигнал поворота и аварийная световая сигнализация, VSC, беспроводное управление дверным замком |
| 18 | СУМКА | 5 | Система подушек безопасности SRS |
| 19 | IG2 NO.3 | 5 | Зарядка, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера, мультиплексная система связи, система телематики |
| 20 | SFT LOCK-ACC | 10 | Shift Lock |
| 21 | Р/ВЫПУСК № 1 | 15 | Розетка |
| 22 | IG2 NO.2 | 5 | Система входа и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 23 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Передний стеклоочиститель и омыватель |
| 24 | IG1 NO.1 | 10 | Аудиосистема, фонарь заднего хода, зарядка, комбинированный прибор, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предупреждение о выходе из полосы движения, система навигации, система мониторинга заднего вида |
| 25 | - | - | - |
| 26 | IG1 NO.3 | 10 | ABS, система помощи при спуске, система помощи при трогании на подъеме, система старт-стоп, TRC, VSC |
| 27 | IG1 NO.4 | 10 | Кондиционер, аудиосистема, автоматическое управление светом, зарядка, комбинированный счетчик, управление дверным замком, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система входа и запуска, передние противотуманные фары, фары, контроль уровня луча фар (автоматический), фары Очиститель, Освещение, Система иммобилайзера, Освещение салона, Обогрев зеркал, Мультиплексная система связи, Система навигации, Розетка, Стеклоподъемники, Задний противотуманный фонарь, Система контроля заднего вида, Обогрев заднего стекла, Предупреждение о непристегнутом ремне, SRS, Запуск двигателя, Блокировка рулевого управления, Система «стоп-старт», задний фонарь, защита от кражи, система предупреждения о давлении в шинах, беспроводное управление дверным замком |
| 28 | ШАЙБА | 15 | Передний стеклоочиститель и омыватель |
| 29 | IG1 NO.2 | 10 | Зарядка, блокировка переключения передач |

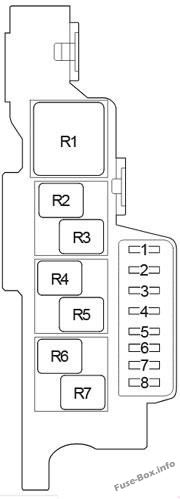

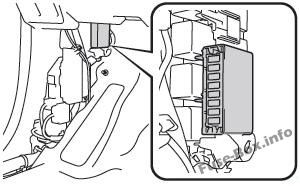

Релейный блок №1
Снимите накладку двери водителя (автомобили с левосторонним управлением) или накладку двери переднего пассажира (автомобили с правосторонним управлением), снимите гайку и боковую панель капота.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ДКУ №1 | 25 | ЭБУ управления насосом мочевины |
| 2 | ДКУ №2 | 20 | ЭБУ управления насосом мочевины |
| 3 | NOX PM | 20 | Датчик оксидов азота |
| 4 | ДКУ-Б | 7.5 | ЭБУ управления насосом мочевины |
| 5 | ДЕФ-С | 10 | Обогреватель зеркал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ВОГ РР | 10 | Задний противотуманный фонарь |
| 7 | ДЕИЛЬЕР | 15 | Антиобледенитель стеклоочистителя |
| 8 | DEF | 25 | Обогрев заднего стекла, подогрев зеркал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Насос мочевины (ДКУ-ГЛАВНЫЙ) | ||
| R2 | Датчик оксидов азота (NOX PM) | ||
| R3 | Антиобледенитель стеклоочистителей (ДЕИЛЬЕР) | ||
| R4 | Задний противотуманный фонарь (ВОГ РР) | ||
| R5 | - | ||
| R6 | Инвертор (ИНВ) | ||
| R7 | Обогрев заднего стекла, обогрев зеркал (DEF) |
Релейный блок №2

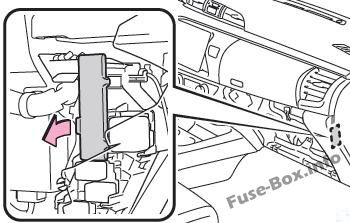

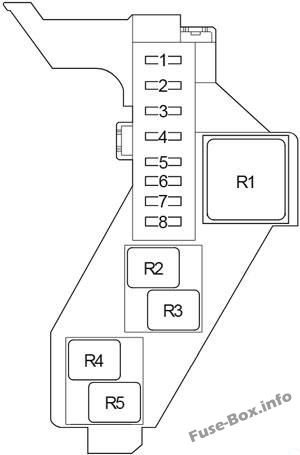

Автомобили с левым рулем

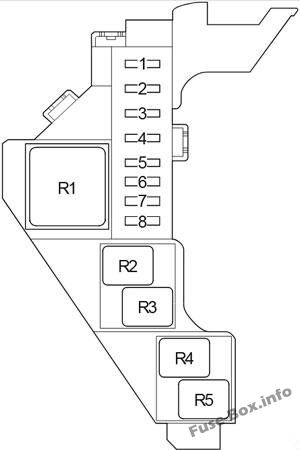

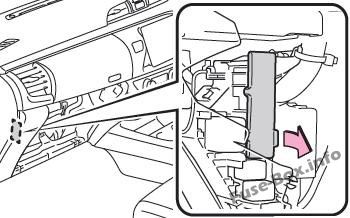

Автомобили с правым рулем
| No. | Name | Amp | Схема |
|---|---|---|---|
| 1 | ACC | 5 | 4WD, ABS, кондиционер, аудиосистема, зарядка, часы, комбинированный счетчик, управление дверным замком, система помощи при спуске, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, фары, регулировка уровня света фар (автоматическая) , Очиститель фар, Система помощи при трогании на подъеме, Освещение, Система иммобилайзера, Освещение салона, Напоминание о ключе, Предупреждение о выходе из полосы движения, Световое напоминание, Мультиплексная система связи, Система навигации, Система предварительного столкновения, Система мониторинга заднего вида, Зеркало с дистанционным управлением, Сиденье Предупреждение о непристегнутом ремне, SRS, запуск, блокировка рулевого управления, система «стоп-старт», задний фонарь, система телематики, система защиты от кражи, система предупреждения о давлении в шинах, TRC, сигнал поворота и аварийная световая сигнализация, VSC, беспроводное управление дверным замком |
| 2 | A/C | 10 | Кондиционер (ручной) |
| 3 | ЭБУ-IG2 / С/ОПН №2 | 10 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 4 | СТА/ДВИГАТЕЛЬ-С | 7.5 | Запуск, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 5 | - | - | - |
| 6 | 4WD-IG | 20 | 4WD |
| 7 | S/HTR | 15 | До августа 2017 г.: подогрев сидений. |
| 7 | С/ХТР/ С/ВЕНТ | 15 | С августа 2017 г.: Обогреватель сидений. |
| 8 | IG1 NO.5 | 10 | Кондиционер, предупреждение о выходе из полосы движения, система предварительного столкновения |
| Реле | |||
| R1 | Обогреватель (HTR) | ||
| R2 | Зажигание (IG1 №2) | ||
| R3 | Зажигание (IG2) | ||
| R4 | LHD: Рулевое колесо с подогревом (СТРГ ХТР) | ||
| R5 | Кондиционер (A/C COMP) |
Релейный блок №3
Автомобили с левым рулем
Автомобили с правым рулем
| № | Реле |
|---|---|
| R1 | Нагреватель PTC (PTC HTR № 1) |
| R2 | Нагреватель PTC (PTC HTR № 3) |
| R3 | Нагреватель PTC (PTC HTR № 2) |
| R4 | Вязкостной нагреватель (ВЯЗКИЙ) |
| R5 | - |
| R6 | Дверной замок (Д/Л №1) |
| R7 | Дверной замок (D/L NO.2) |
| R8 | RHD: Дверной замок (D/L NO.2) |
| R9 | Правый руль: - |
Релейный блок №4
Автомобили с левым рулем
Автомобили с правым рулем
| № | Реле |
|---|---|
| R1 | Дневные ходовые огни (ДХО) |
| R2 | Средство защиты от кражи (S-РОГ) |
| R3 | Передние противотуманные фары (FOG FR) |
| R4 | Задний фонарь (ХВОСТ) |
| R5 | Внутреннее освещение (DOME CUT) |
| R6 | Зажигание (IG1 №1) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

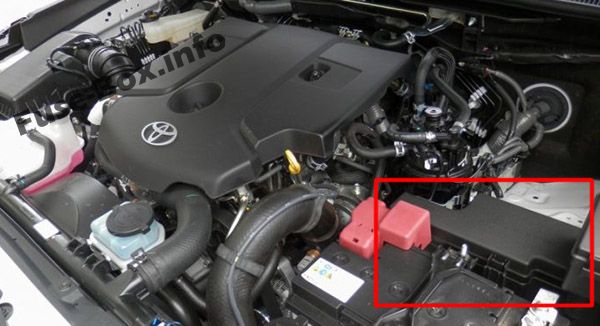

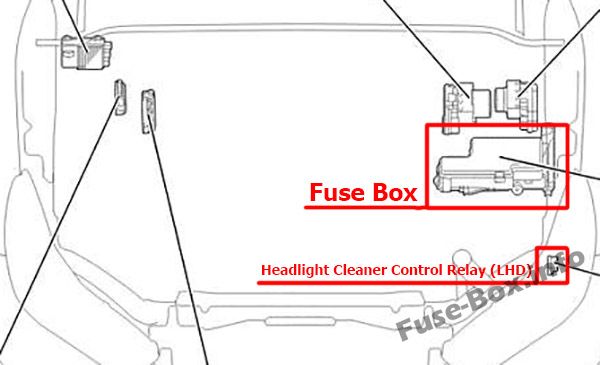

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

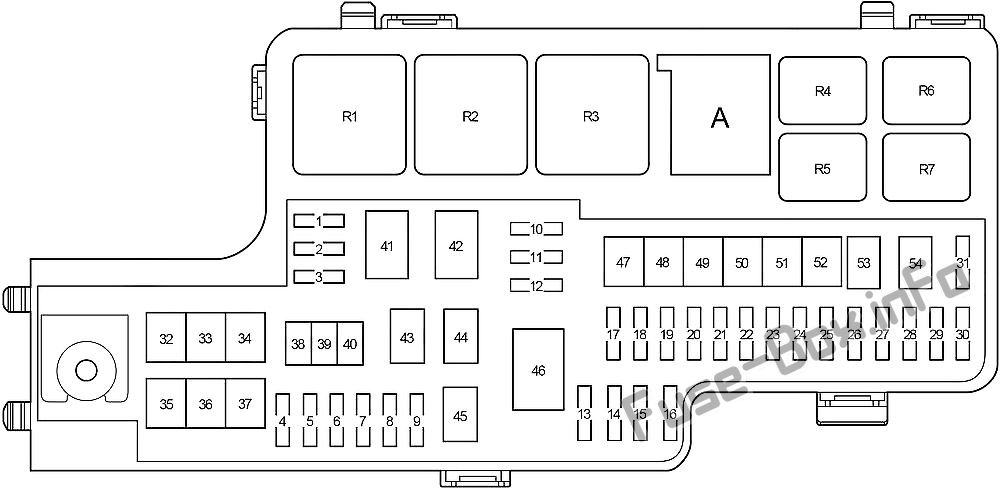

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | - | - | - |
| 4 | INV | 20 | Розетка (преобразователь напряжения) |
| 5 | ЭБУ-АЛЬТЕРНАТИВ № 1 | 10 | Двойная блокировка |
| 6 | - | - | - |
| 7 | STOP | 10 | С августа 2017: стоп-сигнал, ABS, TRC, VSC, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, зарядка, система помощи при спуске, система входа и запуска, система помощи при трогании на подъеме, система иммобилайзера, блокировка переключения передач, запуск, Блокировка руля, беспроводное управление дверным замком |
| 8 | STOP | 10 | До августа 2017 г.: стоп-сигнал, ABS, TRC, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, зарядка, система помощи при спуске с горы, система входа и запуска, система помощи при трогании на подъеме, система иммобилайзера, блокировка переключения передач, запуск, Блокировка руля, беспроводное управление дверным замком |
| 8 | СТРГ ХТР | 10 | С августа 2017 г.: Рулевое колесо с подогревом. |
| 9 | 4WD-ALT | 10 | 4WD |
| 10 | ЭБУ-Б №1 | 10 | 4WD, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, кондиционер (автоматический), аудиосистема, зарядка, часы, комбинированный счетчик, управление дверным замком, двойная блокировка, система помощи при спуске, система входа и запуска, фара, фара Контроль уровня луча (автоматический), очиститель фар, система помощи при трогании на подъеме, освещение, система иммобилайзера, внутреннее освещение, напоминание о ключе, предупреждение о выходе из полосы движения, световое напоминание, навигационная система, система предварительного столкновения, система контроля заднего вида, предупреждение о непристегнутом ремне. , SRS, запуск двигателя, блокировка рулевого управления, система «стоп-старт», задний фонарь, система телематики, система защиты от кражи, система предупреждения о давлении в шинах, TRC, сигнал поворота и аварийная световая сигнализация, VSC, беспроводное управление дверным замком |
| 11 | РАДИО | 20 | Аудиосистема, Навигационная система, Система мониторинга заднего вида |
| 12 | DOME | 10 | Система иммобилайзера, система входа и запуска, внутреннее освещение, запуск, замок рулевого управления, защита от кражи, беспроводное управление дверным замком |
| 13 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 14 | H-LP LH-LO | 10 | Левая фара (ближний свет), регулятор уровня света фар, очиститель фар |
| 15 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 16 | H-LP LH-HI | 10 | Левая фара (дальний свет) |
| 17 | S-РОГ | 7.5 | Защита от кражи |
| 18 | ПЕРВОЕ МАЯ | 7.5 | Телематическая система |
| 19 | HORN | 10 | Звуковой сигнал, система входа и запуска, система иммобилайзера, запуск, замок рулевого управления, защита от кражи, беспроводное управление дверным замком |
| 20 | ЭФИ-Б | 7.5 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 21 | ALT-S/ICS | 7.5 | Зарядка |
| 22 | УМНАЯ | 7.5 | Система входа и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 23 | ЭБУ-Б №3 | 10 | Кондиционер (автоматический), система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, система иммобилайзера, обогреватель зеркал, мультиплексная система связи, запуск двигателя, блокировка рулевого управления, противоугонная система, беспроводное управление дверным замком |
| 24 | А/Ф ХТР | 20 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик состава топливовоздушной смеси |
| 24 | EDU | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 25 | ЗАМОК ЗАМОК/ AM2 №1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система входа и запуска, система иммобилайзера, запуск двигателя, блокировка рулевого управления, беспроводное управление дверным замком |
| 26 | INJ | 15 | 1GR-FE, 1TR-FE, 2TR-FE: комбинированный счетчик, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, зажигание |
| 26 | СТ №2 | 30 | 2GD-FTV с системой «стоп-старт»: входная система запуска 8t, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 27 | ЭБУ-Б №2 | 10 | Система входа и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 28 | ЭБУ-Б №4 | 25 | Автоматическое управление освещением, управление дверным замком, система входа и запуска, передняя противотуманная фара, фара, освещение, система иммобилайзера, внутреннее освещение, электрические стеклоподъемники, задний противотуманный фонарь, запуск двигателя, блокировка руля, задний фонарь, защита от кражи, беспроводное управление дверным замком |
| 29 | - | - | - |
| 30 | D/C РЕЗКА | 30 | Предохранители "ЭБУ-Б №1", "РАДИО", "КУПОЛ" |
| 31 | ODS | 7.5 | ЭБУ обнаружения присутствия |
| 32 | П/СИДЕНЬЕ | 30 | До августа 2017 г.: сиденье с электроприводом |
| 32 | П/СИДЕНЬЕ(D) | 30 | С августа 2017 г.: сиденья с электроприводом |
| 33 | ПТК ХТР №2 | 30 | PTC-нагреватель |
| 34 | - | - | |
| 35 | АБС №1 | 50 | ABS, TRC, VSC, система помощи при спуске с горы, система помощи при трогании на подъеме |
| 36 | АБС №2 | 30 | ABS, TRC, VSC, система помощи при спуске с горы, система помощи при трогании на подъеме |
| 37 | R/B I/P-ALT | 30 | Реле "IG1 NO.2": предохранители "4WD-IG", "S/HTR", "S/HTR/С/ВЕНТ", "IG1 NO.5" |
| 38 | - | - | - |
| 39 | - | - | - |
| 40 | ПТК ХТР №1 | 50 | PTC-нагреватель |
| 41 | GLOW | 80 | Система свечения |
| 42 | Дж/ББ | 60 | Реле "EFI-MAIN NO.1", реле "EFI-MAIN NO.2", "EFI-MAIN NO.1", "EFI-MAIN NO.2", "ПОВОРОТ И ХАЗ", "ETCS", "EFI NO. 1", "АМ2 №2" Предохранители |
| 43 | H-LP CLN | 30 | Очиститель фар |
| 45 | R/B ЭТАЖ-АЛЬТЕРНАТИВНЫЙ | 50 | Реле "DEF", предохранители "DEF", "ВОГ РР", "ДЕИЛЬЕР", "ДЕФ-С" |
| 46 | ALT | 140 | Реле «P/W», реле «ACC», «R/B ЭТАЖ-АЛЬТЕРНАТИВНЫЙ», «R/B I/P-ALT», «4WD-ALT», «INV», «ABS № 1», «АБС №2", "STOP", "П/СИДЕНЬЕ", "П/СИДЕНЬЕ (D)", "H-LP CLN", "СТРГ ХТР", "ЭБУ-АЛЬТЕРНАТИВ № 1", "PTC HTR NO. 1", "PTC HTR №2", "CDS FAN/PTC HTR №3", "HTR", "ДВЕРЬ П/Л", "ДВЕРЬ №1", "ДВЕРЬ П/П", "ДВЕРЬ № .2", "Противотуманные фары передний/задний ход", "TAIL", "OBD", "ЭБУ-АЛЬТЕРНАТИВ №2", "AM1", "Р/ВЫПУСК № 1", "SFT LOCK-ACC" Предохранители |
| 47 | BBC № 3 | 40 | Система «стоп-старт» |
| 48 | - | - | |
| 49 | BBC № 1 | 40 | Система «стоп-старт» |
| 50 | СТ №1 | 30 | 1GR-FE, 1TR-FE, 2TR-FE: система входа и запуска, система иммобилайзера, запуск, блокировка рулевого управления, беспроводное управление дверным замком |
| 50 | СТ №1 | 50 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: система входа и запуска, система иммобилайзера, запуск, блокировка руля, беспроводное управление дверным замком |
| 51 | - | - | - |
| 52 | - | - | - |
| 53 | ВОЗДУШНЫЙ ПМП | 50 | Воздушный насос |
| 53 | ДКУ-ГЛАВНЫЙ | 50 | Реле «ДКУ-ГЛАВНЫЙ», предохранители «DCU №1», «DCU №2», «ДКУ-Б», «NOX PM» |
| 54 | ГЛАВНАЯ | 40 | Реле "H-LP", реле "DIMMER", предохранители "H-LP LH-LO", "H-LP RH-LO", "H-LP LH-HI", "H-LP RH-HI" |
| Реле | |||
| R1 | Диммер | ||
| R2 | Фара (H-LP) | ||
| R3 | 1ГД-ФТВ, 2ГД-ФТВ, 1КД-ФТВ, 2КД-ФТВ, 5Л-Э: Стартер (СТ №1) | ||
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Стартер (ST №1) 2GD-FTV с системой Stop&Start: Стартер (СТ №2) | ||
| R5 | Стоп-сигналы / Электровентилятор охлаждения (STOP/CDS FAN) | ||
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Топливная форсунка (INJ) 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Драйвер форсунки (EDU) | ||
| R7 | Horn | ||
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Система накаливания (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: Топливный насос/воздушный насос (FUEL PMP/ВОЗДУШНЫЙ ПМП HTR) | ||
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик состава топливовоздушной смеси (А/Ф ХТР) |
