Расположение предохранителей Toyota Land Cruiser 80 1990-1997 гг.
Предохранитель прикуривателя (розетка): № 1 «CIG» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

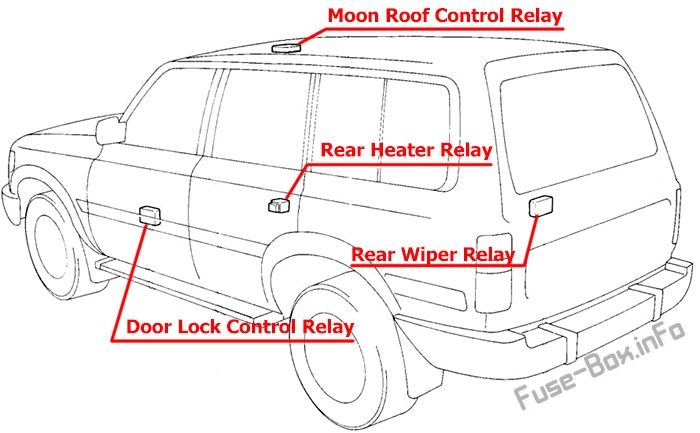

Пассажирский отсек

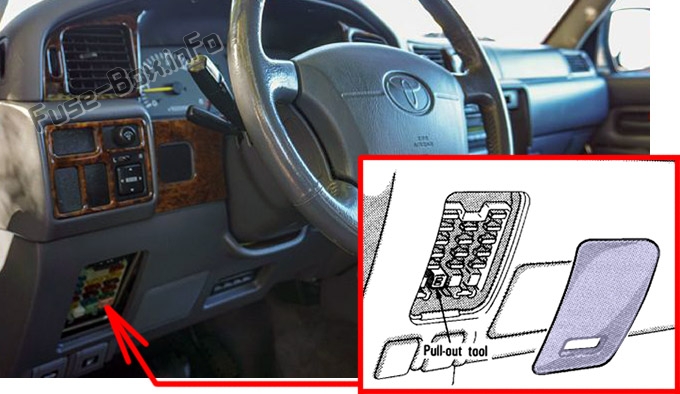

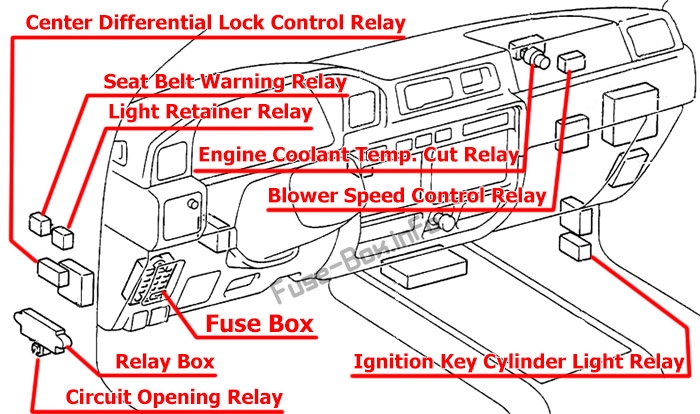

Он расположен за крышкой на приборной панели со стороны водителя.
Моторного отсека

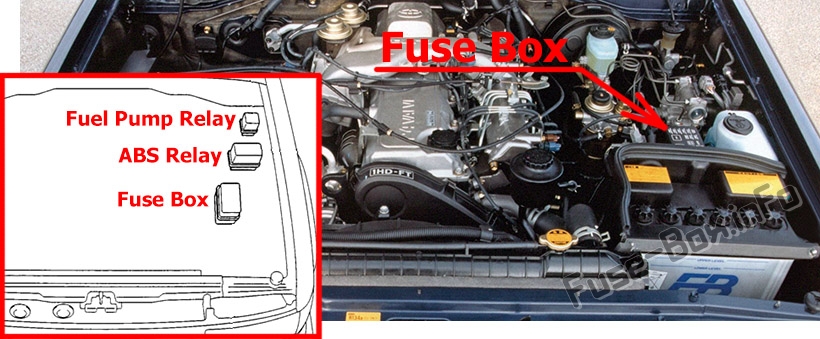

Блок предохранителей находится рядом с аккумулятором.
Схемы блока предохранителей
Схемы блока предохранителей

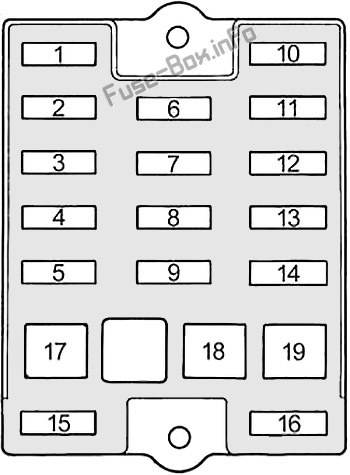

Блок предохранителей в салоне
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | CIG | 15A | Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, силовая антенна, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS |
| 2 | TAIL | 15A | Задние фонари, подсветка номерного знака, стояночные и передние боковые габаритные огни, подсветка приборной панели, часы, подсветка перчаточного ящика |
| 3 | OBD | 15A | Бортовая система диагностики |
| 4 | STOP | 10A | Стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, устройство отключения круиз-контроля, система блокировки переключения АКПП |
| 5 | УДАЛЕНИЕ ТУМАНА | 20A | Обогрев заднего стекла |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватель лобового стекла, очиститель и омыватель заднего стекла |
| 7 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки и открытой двери), фонари заднего хода |
| 8 | TURN | 7.5A | Сигнальные огни поворота |
| 9 | ЭБУ-ИГ | 15A | Система круиз-контроля |
| 10 | ЭБУ-Б | 10A | Система подушек безопасности SRS |
| 11 | ЗАДНИЙ-HTR | 20A | Система кондиционирования воздуха |
| 12 | IGN | 7.5A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов, система подушек безопасности SRS |
| 13 | A.C | 10A | Система кондиционирования воздуха |
| 14 | DIFF | 30A | Система блокировки дифференциала |
| 15 | - | - | Не используется |
| 16 | - | - | Не используется |
| 17 | - | - | Не используется |
| 18 | FL НАГРЕВАТЕЛЬ | 40A | Система кондиционирования воздуха |
| 19 | СИЛА ФЛ | 30A | Электрические стеклоподъемники, система блокировки дверей с электроприводом, люк с электроприводом |

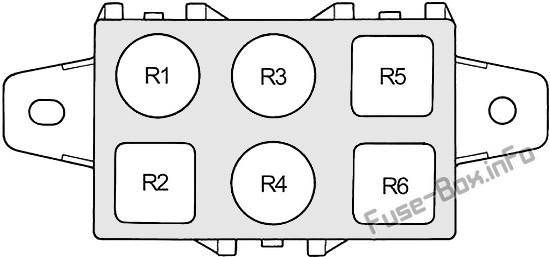

Релейная коробка
| № | Реле |
|---|---|
| R1 | Обогреватель |
| R2 | Обогреватель |
| R3 | Силовое реле |
| R4 | Задний свет |
| R5 | мигалка |
| R6 | Не используется |
| R7 | Охлаждающий вентилятор |
| R8 | Воздуходувка высокая |

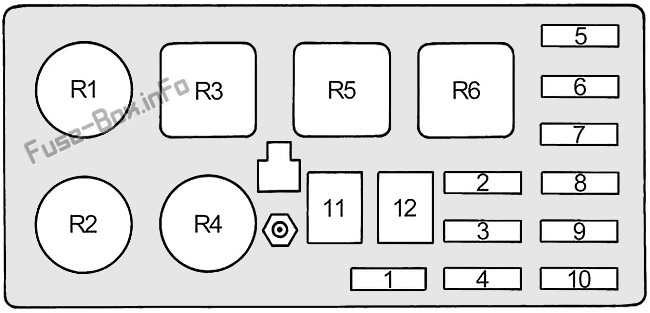

Блок предохранителей в моторном отсеке
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | ОБВИНЕНИЕ | 7.5A | Система зарядки, сигнальная лампа разрядки |
| 3 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | CDS-FAN | 20A | Нет цепи |
| 5 | ГОЛОВА (ПРАВАЯ) | 15A | Правые фары |
| 6 | ГОЛОВА (ЛЕВАЯ) | 15A | Левые фары |
| 7 | - | - | Не используется |
| 8 | - | - | Не используется |
| 9 | HAZ-РОГ | 15A | Аварийные мигалки, сирены |
| 10 | DOME | 10A | Внутреннее освещение, личное освещение, освещение багажного отделения, освещение выключателя зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, силовая антенна, косметические светильники |
| 11 | AM1 | 50A | Все компоненты в цепях "CIG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "TURN", "ЭБУ-ИГ", "ЗАДНИЙ-HTR", "IGN", "DIFF" и "СИЛА ФЛ" |
| 12 | ABS | 60A | Антиблокировочная тормозная система |
| Реле | |||
| R1 | EFI Главная | ||
| R2 | Horn | ||
| R3 | Не используется | ||
| R4 | Не используется | ||
| R5 | Фара | ||
| R6 | Не используется |
