Предохранители и реле Toyota Land Cruiser (100/J100, 1998-2007)

Схемы относятся к указанным годам и вариантам Toyota Land Cruiser (100/J100, 1998-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Land Cruiser 1998-2007 гг.

Расположение предохранителей Toyota Land Cruiser 1998-2007 гг.

Предохранители прикуривателя (розетки) в Toyota Land Cruiser 100 являются предохранители № 3 (1998-2003 гг. гг.) или № 2 (2003-2007 гг. гг.) «СИГАРА»/«CIG» (прикуриватель) и № 22 (1998-2003 гг. гг.) или № 1 (2003-2007 гг. гг.) «ВЫХОД ЭЛЕКТРОПИТАНИЯ» ( розетки) в блоке предохранителей панели приборов.

Расположение блока предохранителей

Пассажирский салон

Автомобили с левым рулем

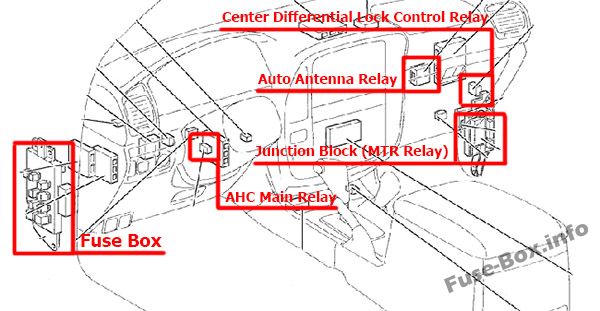

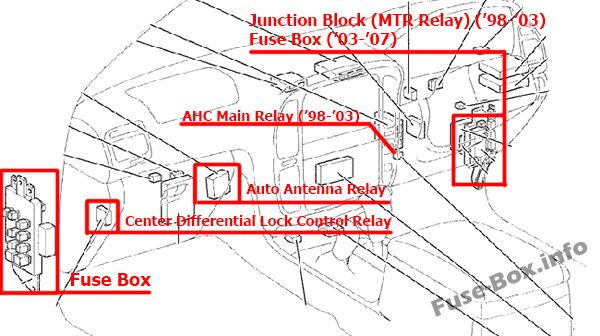

1998-2003 гг.Пассажирский салон

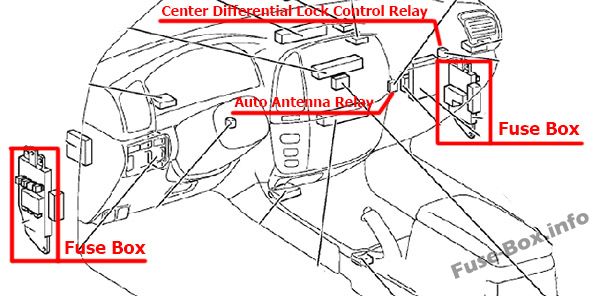

2003-2007 гг.Пассажирский салон

Автомобили с правым рулемПассажирский салон

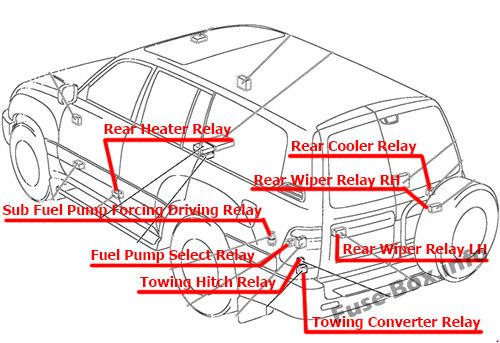

Тип задней двериПассажирский салон

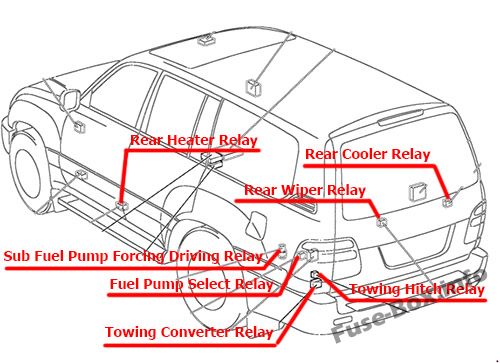

Тип качанияПассажирский салон

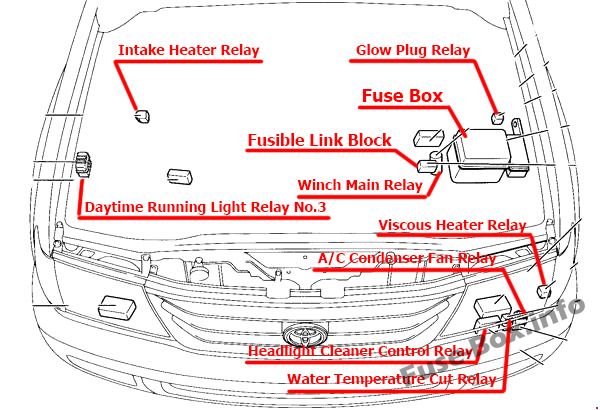

Моторного отсека

Моторного отсека

Схемы блока предохранителей

1998, 1999, 2000, 2001, 2002, 2003

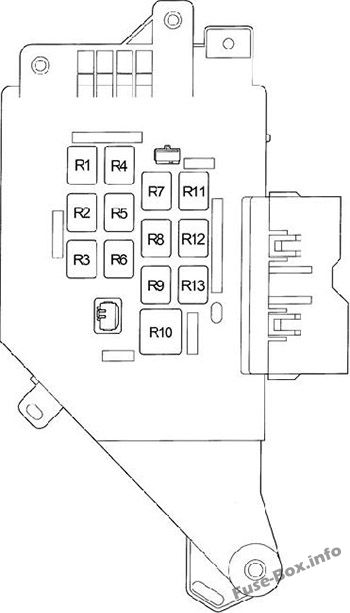

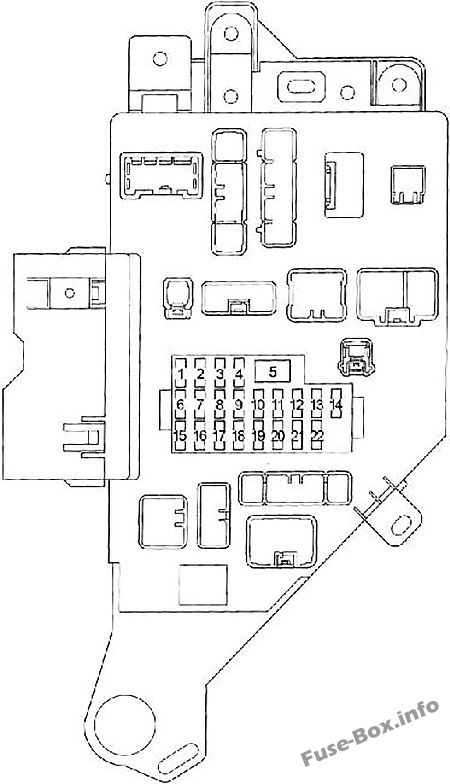

Пассажирский отсек

Пассажирский отсек Пассажирский отсек

Назначение предохранителей и реле в салоне (1998-2003 гг. гг.)
№NameAmpСхема
1MIRR10Зеркало заднего вида с электроприводом
2SRS15Система подушек безопасности SRS, преднатяжители ремней безопасности
3СИГАРА15Прикуриватель, автомобильная аудиосистема, силовая антенна
4IGN10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности, сигнальная лампа разряда
5СИЛА40Система управления дверным замком с электроприводом, электрические стеклоподъемники, люк с электроприводом, сиденье с электроприводом, электропривод наклона и телескопическая система рулевого управления
6DOME10Внутреннее освещение, личное освещение
7AHC-IG20Подвеска с активной регулировкой высоты (AHC)
8DIFF20Система блокировки заднего дифференциала
9ИЗМЕРЯТЬ15Датчики и счетчики, индикаторы напоминания об обслуживании и предупреждающий зуммер (кроме сигнальных ламп разрядки, открытой двери и подушки безопасности SRS), фонари заднего хода, система кондиционирования воздуха, автоматическая коробка передач с электронным управлением, беспроводная система дистанционного управления, система дневных ходовых огней.
10ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ201998-2000: Стеклоочистители и омыватели ветрового стекла, дворники и омыватели заднего стекла.
10ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ252001-2002: Стеклоочистители и омыватели ветрового стекла, дворники и омыватели заднего стекла.
11I/UP7.5Система холостого хода двигателя
12противотуманные фары15Передние противотуманные фары
13STOP15Стоп-сигналы, высокий стоп-сигнал
14RR AC30Система кондиционирования воздуха
15УДАЛЕНИЕ ТУМАНА20Обогрев заднего стекла
16ЭБУ-Б15Система наклона и телескопического рулевого управления с электроприводом, система дневных ходовых огней, система защиты от кражи
17TAIL15Задние фонари, подсветка номерного знака, габаритные огни, подсветка панели приборов
18АНС-Б15Подвеска с активной регулировкой высоты (AHC)
19OBD10Бортовая система диагностики
20РР ХТР10Система кондиционирования воздуха
21ЭБУ-ИГ15Антиблокировочная тормозная система, система блокировки переключения передач, сиденья с электроприводом, антенна с электроприводом, электропривод наклона и телескопическая система рулевого управления.
22ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетки
Реле
R1Размыкание цепи (Топливный насос (C/OPN))
R2Топливный насос (FUEL/PMP)
R3(Д/Л (Л))
R4(СПИЛ/ВЛВ)
R5Стартер (ST/CUT)
R6(Д/Л (У))
R7Передняя противотуманная фара (противотуманные фары)
R8-
R9Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА)
R10Электрические стеклоподъемники, люк с электроприводом (СИЛА)
R11Задний обогреватель (РР ХТР)
R12Внутреннее освещение (КУПОЛ)
R13Задние фонари (ХВОСТ)

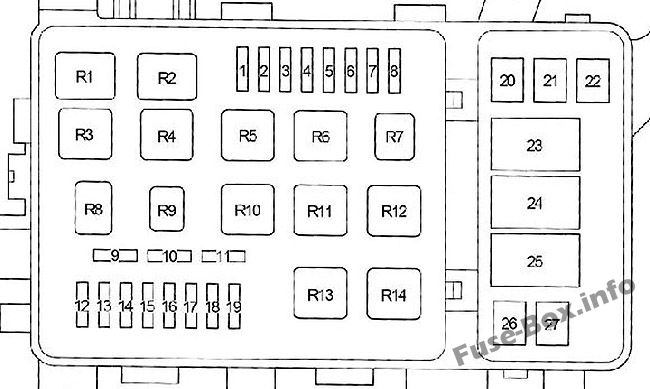

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в моторном отсеке (1998-2003 гг. гг.)
№NameAmpСхема
1АМ1 №220Система запуска, указатели поворота, аварийные мигалки, все компоненты в предохранителях "СИГАРА", "ЭБУ-ИГ" "MIRR", "SRS"
2A.C20Система кондиционирования воздуха
3МОЩНОСТЬ HTR10PTC-нагреватель
4СЕАТ ХТР15Подогрев сидений
5ТОПЛИВО HTR20Подогреватель топлива
6МИР ХТР15Обогрев наружного зеркала заднего вида
7ГОЛОВНОЙ ЦЕНТР20Очиститель фар
8КДС ВЕНТИЛЯТОР20Электрический вентилятор охлаждения
9EFI20Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов, топливный насос
9ECD20Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10HORN10Рога
11ДРОССЕЛЬ15Электронная система управления дроссельной заслонкой
12РАДИО20Автомобильная аудиосистема
13ХАЗ-ТРН15Аварийные мигалки, указатели поворота
14AM230Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, все компоненты в предохранителе "IGN"
15ЭБУ-B120Система управления дверным замком с электроприводом, электрические стеклоподъемники, стеклоочиститель и омыватель заднего стекла, система входа с подсветкой, беспроводная система дистанционного управления, зеркало заднего вида с электроприводом, датчики и счетчики, система кондиционирования воздуха, система автоматического управления светом, противоугонная система
16ГОЛОВКА (ЛЕВАЯ-UPR)20Левая фара (дальний свет)
17ГОЛОВКА (ПРАВАЯ-UPR)20Правая фара (дальний свет)
18ГОЛОВКА (LH-LWR)10Левая фара (ближний свет), передние противотуманные фары
19ГОЛОВКА (ПРАВАЯ-LWR)10Правая фара (ближний свет)
20АБС №1401998-1999: Антиблокировочная система тормозов
20АБС №1502000-2003: Антиблокировочная система тормозов
21AHC50Подвеска с активной регулировкой высоты (AHC)
22ACC50предохранитель "PRW OUTLET"
23АМ1 №180Система зарядки, все компоненты в "АМ1 №2", "ИЗМЕРЯТЬ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "
24HTR60Система кондиционирования воздуха
25GLOW80Система свечения двигателя
26АБС №240Антиблокировочная тормозная система
27СТАРТЕР30Система запуска
Реле
R1Муфта компрессора кондиционера (MG CLT)
R2Обогрев наружных зеркал заднего вида (МИР ХТР)
R3Аксессуар (ACC)
R4Подвеска с активной регулировкой высоты (AHC)
R5Зажигание (IG1 №1)
R6Зажигание (IG1 №2)
R7Антиблокировочная тормозная система (ABS SOL)
R8Блок управления двигателем (EFI) Блок управления двигателем (ECD)
R9Horn
R10Диммер
R11Стартер
R12Антиблокировочная тормозная система (ABS MTR2)
R13Фара (ГОЛОВНАЯ)
R14Антиблокировочная тормозная система (ABS MTR1)

Блок плавких вставок

Блок плавких вставок

№NameAmpСхема
1Дж / Б № 2100Все компоненты в "ЭБУ-Б", "противотуманные фары", "УДАЛЕНИЕ ТУМАНА", "АНС-Б", "TAIL", "STOP", "DOME", "СИЛА", "OBD", "RR AC" и " предохранители РР HTR"
2ALT140Все компоненты в предохранителях "Дж / Б № 2", "МИР ХТР", "АМ1 №1", "ACC", "КДС ВЕНТИЛЯТОР", "HTR" и "АБС №1"
3MAIN100Предохранители "ЭБУ-Б", "противотуманные фары", "УДАЛЕНИЕ ТУМАНА", "АНС-Б", "OBD", "TAIL", "STOP", "DOME\TOWER", "RR AC", "РР ХТР"
4АЛЬТ-С7.5Система зарядки

2003, 2004, 2005, 2006, 2007

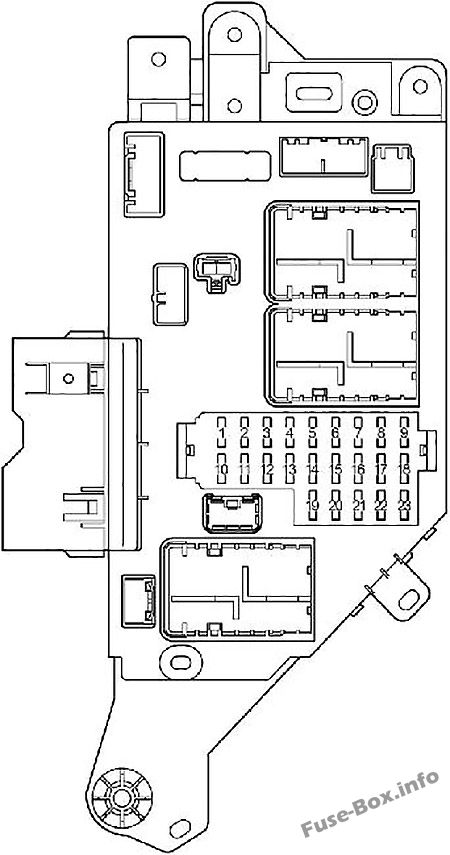

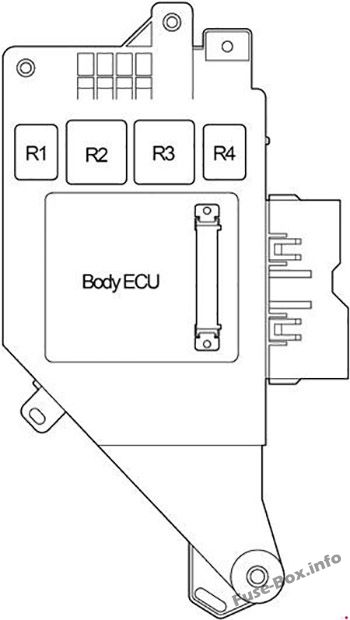

Блок предохранителей в салоне (слева)

Блок предохранителей в салоне (слева) Блок предохранителей в салоне (слева)

Назначение предохранителей и реле в левом блоке предохранителей (2003-2007 гг. гг.)
№NameAmpСхема
1ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетки
2CIG15Зажигалка
3ACC7.5Подсветка приборной панели
4AM17.5Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива
5УДАЛЕНИЕ ТУМАНА20Обогрев заднего стекла
6АНС-Б15Подвеска с активной регулировкой высоты (AHC)
7ТОПЛИВО HTR20Подогреватель топлива
8МОЩНОСТЬ HTR7.5Электрический нагреватель
9AHC-IG20Подвеска с активной регулировкой высоты (AHC)
10EFI NO.210Система контроля выбросов
10РЭК №210Система контроля выбросов
11ДАТЧИК 110Манометры и счетчики
12ЭБУ-IG110Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива
13ЭБУ-B110Навигационная система
14ДВУМЯ ЗАМОК15Двойная система блокировки
15ЗАРЯД БАТАРЕИ30Система зарядки прицепа
16A/C15Система кондиционирования воздуха
17STOP15Стоп-сигналы
18ОБД-27.5Бортовая система диагностики
19холостой ход7.5Система холостого хода
20ЛЕВОЕ СИДЕНЬЕ30Система сиденья с электроприводом
21DOOR25Система блокировки дверей с электроприводом, электрические стеклоподъемники
22СОЛНЕЧНАЯ КРЫША25Электронная крыша люка
23ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ15Система заднего стеклоочистителя
Реле
R1Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА)
R2Зажигание (IG1 №2)
R3Зажигание (ACC)
R4Внутреннее освещение (КУПОЛ)

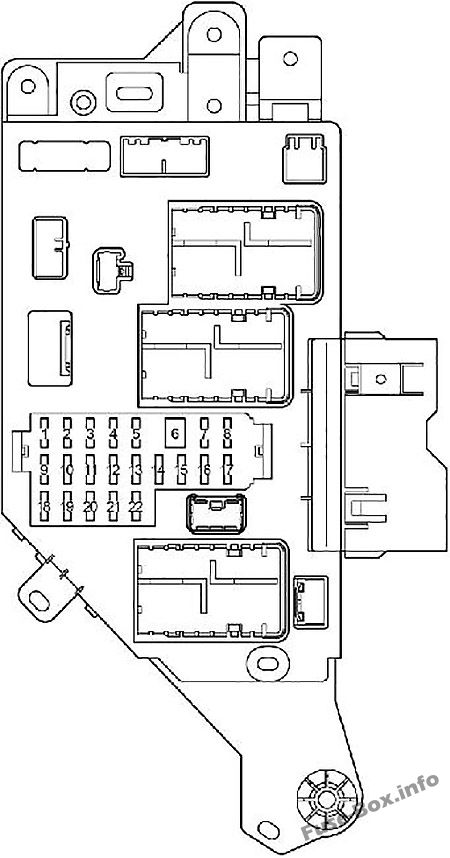

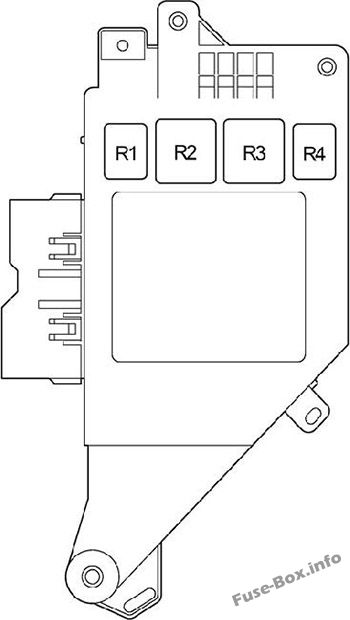

Блок предохранителей в салоне (справа)

Блок предохранителей в салоне (справа) Блок предохранителей в салоне (справа)

Назначение предохранителей и реле в правом блоке предохранителей (2003-2007 гг. гг.)
№NameAmpСхема
1ЭБУ-Б210Система блокировки дверей с электроприводом, электрические стеклоподъемники
2DIFF20Система полного привода
3ШАЙБА15Омыватель ветрового стекла
4РАДИО10Аудио система
5DOME10Внутреннее освещение
6VGRS40Система рулевого управления с переменным передаточным числом
7П/В (Флорида)20Электростеклоподъемник
8П/В (РЛ)20Электростеклоподъемник
9ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25Стеклоочиститель
10ЭБУ-IG210Система кондиционирования воздуха в задней части салона
11СЕАТ ХТР15Подогрев сиденья
12ДАТЧИК210Фонари заднего хода
13MET7.5Манометры и счетчики
14ING7.5Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива
15БЕЗОПАСНОСТЬ7.5Система защиты от кражи
16P/W (RR)20Электростеклоподъемник
17П/В (фр.)20Электростеклоподъемник
18ЗАРЯД БАТАРЕИ30Система зарядки прицепа
19---
20ТИЛЬ&ТЕЛ20Наклон и телескопическое рулевое управление
21RR кондиционер30Система кондиционирования воздуха в задней части салона
22СИДЕНЬЕ ПРАВОЕ30Система сиденья с электроприводом
Реле
R1Стоп-сигналы (STOP LP)
R2-
R3Зажигание (IG1 №3)
R4Аксессуар (ACC CUT)

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке

Назначение предохранителей и реле в моторном отсеке (2003-2007 гг. гг.)
№NameAmpСхема
1---
2---
3---
4---
5ST17.52003-2005: Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива
5WIP-S7.52006-2007:-
6БУКСИРОВКА30Фары прицепа
7МИР ХТР15Обогрев наружных зеркал заднего вида
8РР ХТР10Система кондиционирования воздуха в задней части салона
9ХАЗ-ТРН15Аварийные мигалки, указатели поворота
10АЛЬТ-С7.5Система зарядки
11НВ-ИК20
12противотуманные фары15Противотуманные огни
13БУКСИРОВКА БРК30Фары прицепа
14ГОЛОВНОЙ ЦЕНТР20Очиститель фар
15FR-IG10Система зарядки
16ПАНЕЛЬ7.5Подсветка приборной панели
17БУКСИРОВОЧНЫЙ ХВОСТ30Фары прицепа
18TAIL15Габаритные огни, Задние фонари
19BAT30предохранитель "ЭБУ-Б2"
20TEL7.5
21AMP30Аудио система
22EFI NO.125Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива
22РЭК №125Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива
23AM215предохранитель "IGN"
24ETCS10Система многоточечного впрыска топлива/Последовательный многоточечный впрыск топлива
25HORN10Рога
26---
27ГОЛОВКА (ПРАВАЯ-LWR)10Правая фара (ближний свет)
28ГОЛОВКА (LH-LWR)10Левая фара (ближний свет)
29ГОЛОВКА (ПРАВАЯ-UPR)20Правая фара (дальний свет)
30ГОЛОВКА (ЛЕВАЯ-UPR)20Левая фара (дальний свет)
31АБС №240Антиблокировочная тормозная система
32АБС №150Антиблокировочная тормозная система
33AHC50Подвеска с активной регулировкой высоты (AHC)
34СТАРТЕР30Система запуска
35КОРОТКИЙ КОНТАКТ А-Предохранители "BAT", "AMP"
36КОРОТКИЙ КОНТАКТ B-Взрыватели «ХАЗ-ТРН», «АЛТ-С»
37GLOW80Система свечения двигателя
Реле
R1Обогреватель (HTR)
R2Антиблокировочная тормозная система (ABS MTR1)
R3Антиблокировочная тормозная система (ABS MTR2)
R4Антиблокировочная тормозная система (ABS SOL)
R5Блок управления двигателем (EFI) Блок управления двигателем (ECD)
R6Подвеска с активной регулировкой высоты
R7Размыкание цепи (Топливный насос (C/OPN))
R8Топливный насос (F/PUMP)
R9Стартер

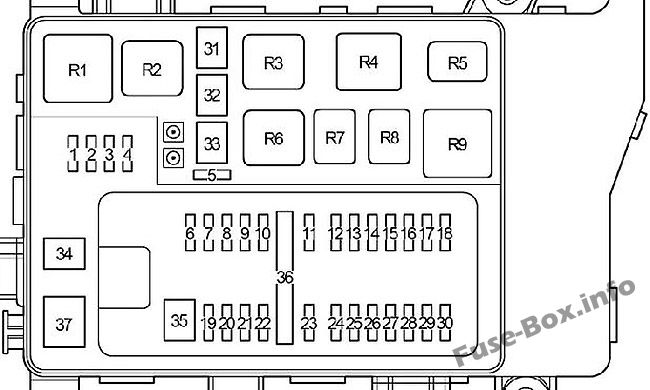

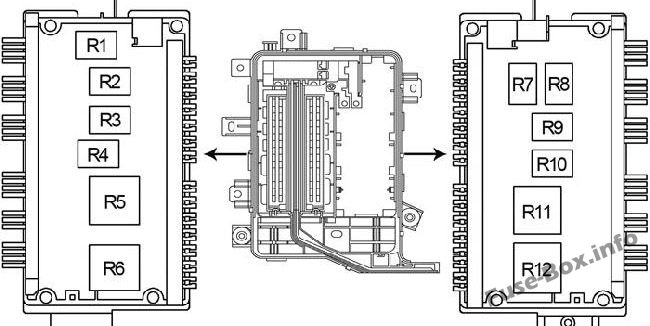

Блок предохранителей в моторном отсеке

Назначение реле в моторном отсеке (2003-2007 гг. гг.)
№Реле
R1Система охлаждения
R2Муфта компрессора кондиционера (MG CLT)
R3Электрический вентилятор охлаждения (КДС ВЕНТИЛЯТОР)
R4Horn
R5Фара (ГОЛОВНАЯ)
R6Дальний свет (HEAD HI)
R7Обогрев наружных зеркал заднего вида (МИР ХТР)
R8Задний обогреватель (РР ХТР)
R9Панель приборов (ПАНЕЛЬ)
R10Передняя противотуманная фара (противотуманные фары)
R11Зажигание (ИГ №1)
R12Задние фонари (ХВОСТ)

Блок плавких вставок

№NameAmpСхема
1HTR50Система кондиционирования воздуха
2Дж / Б № 1120Реле «ИГ1 №1», реле «ХВОСТ», предохранители «МИР ХТР», «РР ХТР», «БУКСИР. БРК», «БУКСИРОВКА», «противотуманные фары»
3Дж / Б № 2120Реле TGI NO.2", реле "ACC", предохранители "УДАЛЕНИЕ ТУМАНА", "AM1", "ЛЕВОЕ СИДЕНЬЕ", "STOP", "ЭБУ-B1", "СОЛНЕЧНАЯ КРЫША", "ОБД-2", "DOOR"
4Дж / Б № 3120Реле "IG1 NO.3", "БЕЗОПАСНОСТЬ", "TIL & TEL", "СИДЕНЬЕ ПРАВОЕ", "RR кондиционер", "P/W (RR)", "П/В (РЛ)", "P Предохранители /W (FR)", "П/В (Флорида)"
5MAIN100Реле «HEAD HI», реле «HEAD», «ABS № 1», «ABS № 2», «КОРОТКИЙ КОНТАКТ A», «EFI ИЛИ ECD № 1», «КОРОТКИЙ КОНТАКТ B», «AM2», Предохранители "СТАРТЕР", "ГОРН", "ECTS"
6ALT140Предохранители "J/B №1", "J/B №2", "J/B №3", "HTR"
