Предохранители и реле Toyota Land Cruiser (200/J200/V8, 2008-2018)

Схемы относятся к указанным годам и вариантам Toyota Land Cruiser (200/J200/V8, 2008-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Land Cruiser 2008-2018

Расположение предохранителей Toyota Land Cruiser 2008-2018

Предохранитель прикуривателя (розетки) в Toyota Land Cruiser 200 являются предохранители № 1 «CIG» (прикуриватель) и № 26 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей № 1 панели приборов.

Блок предохранителей в салоне №1 (левый)

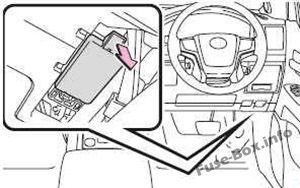

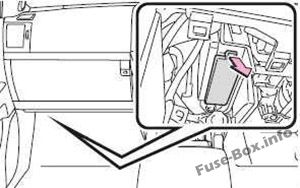

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

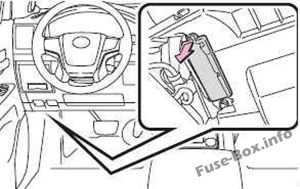

Автомобили с левым рулемРасположение блока предохранителей

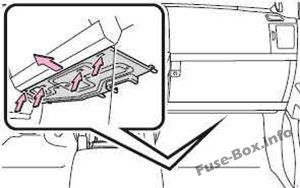

Автомобили с правым рулемРасположение блока предохранителей Расположение блока предохранителей

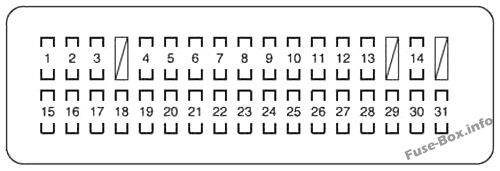

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салонном блоке предохранителей №1
№NameAmpФункция/компонент
1CIG15Зажигалка
2БК/УП ЛП10Фонари заднего хода, прицеп
3ACC7.5Аудиосистема, многоэкранный блок, ЭБУ шлюза, ЭБУ основного кузова, ЭБУ зеркала, мультимедийная система для пассажиров задних сидений, система интеллектуального ключа, часы
4ПАНЕЛЬ10Система полного привода, пепельница, прикуриватель, контроллер тормозов, холодильник, круиз-контроль, блокировка межосевого дифференциала, мультидисплей в сборе, подогрев сидений, система кондиционирования воздуха, подсветка перчаточного ящика, аварийные мигалки, аудиосистема, переключатель очистителя фар, инвертор, система памяти положения водителя, выключатели наружных зеркал заднего вида, потолочный модуль, датчик крена шторных подушек безопасности, выключатель, переключатель рычага переключения передач, рулевые переключатели, переключатель VSC OFF, консольный переключатель
5ЭБУ-ИГ №210Система кондиционирования воздуха, обогреватель, потолочный модуль, ABS, VSC, датчик рулевого управления, датчик скорости рыскания и ускорения, главный ЭБУ кузова, стоп-сигналы, люк в крыше, часы, зеркало EC
6ЛЕБЕДКА5Нет цепи
7Кондиционер ИГ10Холодильник, вентилятор конденсатора, компрессор охладителя, обогреватели заднего стекла и наружных зеркал заднего вида, система кондиционирования воздуха
8TAIL15Задние фонари, подсветка номерного знака, передние противотуманные фары, передние боковые габаритные огни, задние боковые габаритные огни, габаритные огни
9ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ30Стеклоочиститель
10WSH20Омыватель ветрового стекла
11ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ15Стеклоочиститель и омыватель заднего стекла
124WD204WD
13LH-IG5Генератор, обогрев сидений, антиобледенитель стеклоочистителей, передний ремень безопасности, аварийная сигнализация, инвертор, переключатель рычага переключения передач
14ЭБУ-ИГ №15ABS, VSC, наклон и телескопическое рулевое управление, ЭБУ шлюза, система блокировки переключения передач, система круиз-контроля, ремень безопасности перед столкновением, очиститель фар, многоэкранный блок, система памяти положения водителя, система блокировки дверей с электроприводом
15S/КРЫША25Лунная крыша
16ЗАДНЯЯ ДВЕРЬ ПРАВАЯ20Электрические стеклоподъемники
17MIR15ЭБУ зеркал, обогреватели наружных зеркал заднего вида
18ЗАДНЯЯ ДВЕРЬ ЛЕВАЯ20Электрические стеклоподъемники
19ПЕРЕДНЯЯ ДВЕРЬ ЛЕВАЯ20Электрические стеклоподъемники
20ПЕРЕДНЯЯ ДВЕРЬ ПРАВАЯ20Электрические стеклоподъемники
21РР противотуманные фары7.5Нет цепи
22A/C7.5Система кондиционирования воздуха
23AM15Нет цепи
24ТИ&ТЕ15Наклон и телескопическое рулевое управление
25ПЕРЕДН.П/СИДЕНЬЕ ПРАВ.30Сиденье с электроприводом
26ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетка
27OBD7.5Бортовая диагностика
28PSB30Ремень безопасности перед столкновением
29ДВЕРЬ №125Главный ЭБУ кузова
30ПЕРЕДН. СИДЕНЬЕ ЛЕВ.30Сиденье с электроприводом
31ИНВЕРТОР15инвертор

Блок предохранителей в салоне №2 (правый)

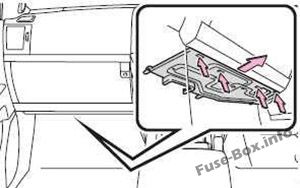

Расположение блока предохранителей

Он находится под панелью приборов (справа), под крышкой.

Автомобили с левым рулемРасположение блока предохранителей Расположение блока предохранителей

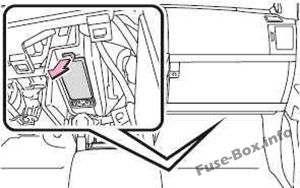

Автомобили с правым рулемРасположение блока предохранителей

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салонном блоке предохранителей №2
№NameAmpФункция/компонент
1РСФЛХ30Нет цепи
2B./DR CLSR RH30Нет цепи
3B./DR CLSR LH30Нет цепи
4РСФ РХ30Нет цепи
5ДВЕРЬ ДЛ15Нет цепи
6АНС-Б20Нет цепи
7TEL5Мультимедиа
8БУКСИРОВКА БК/ВВЕРХ7.5Буксировка
9АНС-Б №210Нет цепи
10ЭБУ-ИГ №45Система предупреждения о давлении в шинах
11SEAT-ВЕНТИЛЯТОР КОНДИЦИОНЕРА10Вентиляторы
12SEAT-HTR20Подогрев сиденья
13AFS5Нет цепи
14ЭБУ-ИГ №35Система круиз-контроля
15СТРГ ХТР10Рулевое управление с подогревом
16TV10Многоэкранная сборка

Блок предохранителей в моторном отсеке (2008-2013 гг.)

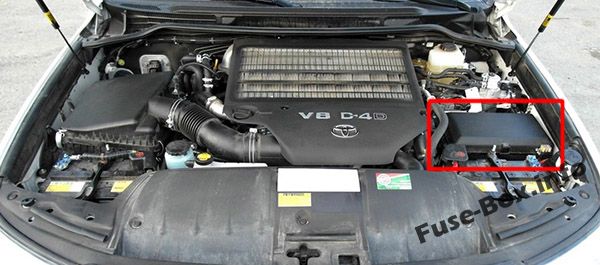

Расположение блока предохранителей

Блок предохранителей находится в моторном отсеке (слева).Расположение блока предохранителей

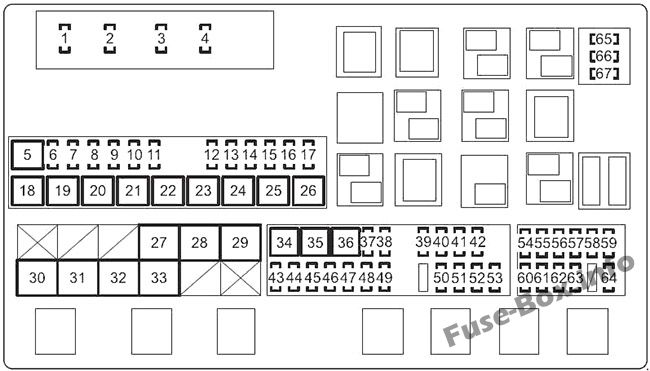

Схема блока предохранителей (2008-2013 гг.)

Схема блока предохранителей (2008-2013 гг.)

Назначение предохранителей в моторном отсеке (2008-2013 гг.)
№NameAmpФункция/компонент
1A/F15Нагреватель A/F
2HORN10Horn
3ЭФИ ГЛАВНАЯ25EFI, обогреватель A/F
4IG2 ГЛАВНЫЙ30Форсунка, зажигание, счетчик
5RR кондиционер50Контроллер вентилятора
6SEAT-A/C ЛЕВ.25Обогреватели сидений и вентиляторы
7РР S/HTR20Подогрев заднего сиденья
8ДЕИЛЬЕР20Антиобледенитель стеклоочистителя
9КДС ВЕНТИЛЯТОР25Вентилятор конденсатора
10БУКСИРОВКА ХВОСТ30Система задних фонарей для буксировки
11ЗАДН. СИДЕНЬЕ30Нет цепи
12ALT-CDS10Конденсатор генератора
13противотуманные фары7.5Передние противотуманные фары
14БЕЗОПАСНОСТЬ5Звуковой сигнал безопасности
15СИДЕНЬЕ-КОНДИЦИОНЕР ПРАВ.25Обогреватели сидений и вентиляторы
16STOP15Стоп-сигналы, верхний стоп-сигнал, контроллер тормозов, тяговый преобразователь, ABS, VSC, главный ЭБУ кузова, EFI, прицеп
17БУКСИРОВКА БРК30Контроллер тормоза
18ЗАДНИЙ АВТО КОНДИЦИОНЕР50Система кондиционирования воздуха в задней части салона
19ПТК-150PTC-нагреватель
20ПТК-250PTC-нагреватель
21ПТК-350PTC-нагреватель
22РХ-ДЖ/Б50РХ-ДЖ/Б
23СУББАТ40Буксировка
24VGRS40ЭБУ ВГРС
25H-LP CLN30Очиститель фар
26УДАЛЕНИЕ ТУМАНА30Обогрев заднего стекла
27HTR50Передняя система кондиционирования воздуха
28PBD30Нет цепи
29ЛХ-ДЖ/Б150ЛХ-ДЖ/Б
30ALT180Генератор
31А/НАСОС №150Аль ДРАЙВЕР
32А/НАСОС №250ДРАЙВЕР 2
33MAIN40Фара, система дневных ходовых огней, ГОЛОВА ЛЛ, ГОЛОВА РЛ, ГОЛОВА ЛЕВАЯ, ГОЛОВКА ПРАВАЯ
34ABS150ABS
35ABS230ABS
36ST30Стартовая система
37IMB7.5Ящик с идентификационным кодом, система смарт-ключей, GBS
38AM25Главный ЭБУ кузова
39КУПОЛ27.5Освещение туалетного столика, потолочный модуль, задний внутренний свет
40ЭБУ-Б25Система памяти положения водителя
41AMP 230Аудио система
42RSE7.5Развлекательная программа для пассажиров задних сидений
43БУКСИРОВКА30Буксировка
44ДВЕРЬ №225Главный ЭБУ кузова
45ЗАМОК СТР.20Система блокировки руля
46ПОВОРОТ-HAZ15Счетчик, передние указатели поворота, задние указатели поворота, буксировочный преобразователь
47ЭФИ ГЛАВНЫЙ220Топливный насос
48ETCS10EFI
49АЛЬТ-С5IC-ALT
50AMP 130Аудио система
51РАД №110Навигационная система, аудиосистема
52ЭБУ-B15Система смарт-ключей, потолочный модуль, наклоняемое и телескопическое рулевое управление, счетчик, холодильная камера, ЭБУ шлюза, датчик рулевого управления
53КУПОЛ15
10 (с 2013 г.)		Система входа с подсветкой, часы
54ГОЛОВА ЛЕВАЯ15Фара дальнего света (левая)
55ГОЛОВА ЛЛ15Ближний свет фары (левый)
56INJ10Форсунка, система зажигания
57MET5Aметр
58IGN10Обрыв цепи, система подушек безопасности SRS, ЭБУ шлюза, система обнаружения пассажиров, система интеллектуальных ключей, ABS, VSC, система блокировки рулевого управления, GBS
59DRL5Дневной ходовой свет
60ГОЛОВКА ПРАВАЯ15Дальний свет фар (правый)
61ГОЛОВА РЛ15Ближний свет фары (правый)
62EFI NO.27.5Система впрыска воздуха, расходомер воздуха, EVP VSV, O2 SSR, KEY OFF PMP, ИИ-ВОДИТЕЛЬ, AI EX VSV, ACIS VSV
63ЗАДНИЙ КОНДИЦИОНЕР №27.5Нет цепи
64ДЭФ №25Обогреватели наружных зеркал заднего вида
65ЗАПАСНОЙ5Запасной предохранитель
66ЗАПАСНОЙ15Запасной предохранитель
67ЗАПАСНОЙ30Запасной предохранитель

Блок предохранителей в моторном отсеке (2014-2018)

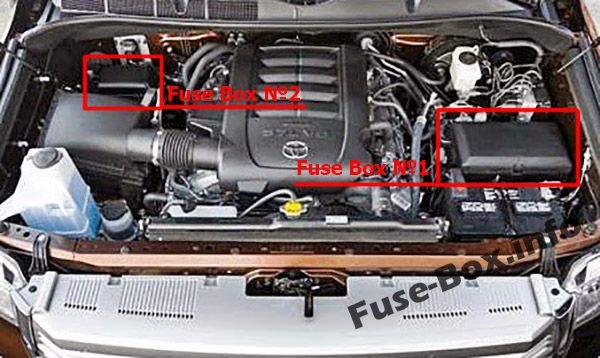

Расположение блока предохранителей

Блоков предохранителей два – с левой и правой стороны моторного отсека.Расположение блока предохранителей

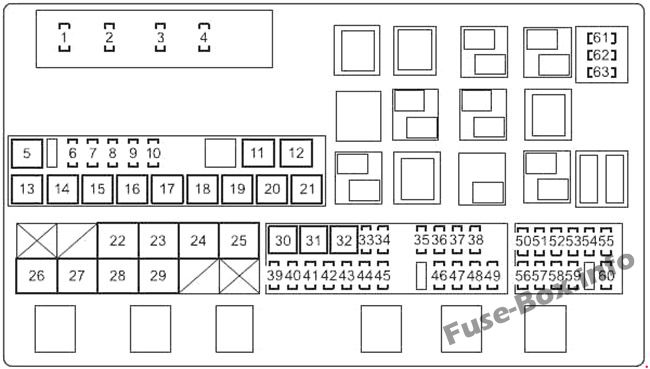

Схема блока предохранителей №1

Схема блока предохранителей №1

Назначение предохранителей в блоке предохранителей №1 моторного отсека (2014-2018 гг.)
№NameAmpФункция/компонент
1A/F15Нагреватель A/F
2HORN10Horn
3ЭФИ ГЛАВНАЯ25EFI, нагреватель A/F, топливный насос
4IG2 ГЛАВНЫЙ30INJ, IGN, МЕТ
5RR кондиционер50Контроллер вентилятора
6КДС ВЕНТИЛЯТОР25Вентилятор конденсатора
7РР S/HTR20Подогрев заднего сиденья
8противотуманные фары7.5Передние противотуманные фары
9STOP15Стоп-сигналы, верхний стоп-сигнал, контроллер тормозов, ABS, VSC, главный ЭБУ кузова, EFI, прицеп
10SEAT-A/C ЛЕВ.25Обогреватели сидений и вентиляторы
11HWD430Нет цепи
12HWD330Нет цепи
13AHC50Нет цепи
14ПТК-150PTC-нагреватель
15ПТК-250PTC-нагреватель
16ПТК-350PTC-нагреватель
17РХ-ДЖ/Б50РХ-ДЖ/Б
18СУББАТ40Буксировка
19VGRS40ЭБУ ВГРС
20H-LP CLN30Очиститель фар
21УДАЛЕНИЕ ТУМАНА30Обогрев заднего стекла
22СУБ-Р/Б100СУБ-Р/Б
23HTR50Передняя система кондиционирования воздуха
24PBD30Нет цепи
25ЛХ-ДЖ/Б150ЛХ-ДЖ/Б
26ALT180Генератор
27А/НАСОС №150ИИ-ВОДИТЕЛЬ
28А/НАСОС №250ИИ-ВОДИТЕЛЬ 2
29MAIN40Фара, система дневных ходовых огней, ГОЛОВА ЛЛ, ГОЛОВА РЛ, ГОЛОВА ЛЕВАЯ, ГОЛОВКА ПРАВАЯ
30ABS150ABS
31ABS230ABS
32ST30Стартовая система
33IMB7.5Ящик с идентификационным кодом, система смарт-ключей, GBS
34AM25Главный ЭБУ кузова
35КУПОЛ27.5Освещение туалетного столика, потолочный модуль, задний внутренний свет
36ЭБУ-Б25Система памяти положения водителя
37AMP 230Аудио система
38RSE7.5Развлекательная программа для пассажиров задних сидений
39БУКСИРОВКА30Буксировка
40ДВЕРЬ №225Главный ЭБУ кузова
41ЗАМОК СТР.20Система блокировки руля
42ПОВОРОТ-HAZ15Счетчик, передние указатели поворота, боковые указатели поворота, задние указатели поворота, прицеп
43ЭФИ ГЛАВНЫЙ220Топливный насос
44ETCS10EFI
45АЛЬТ-С5IC-ALT
46AMP 130Аудио система
47РАД №110Навигационная система, аудиосистема, система помощи при парковке
48ЭБУ-B15Система смарт-ключей, потолочный модуль, наклоняемое и телескопическое рулевое управление, счетчик, холодильная камера, ЭБУ шлюза, датчик рулевого управления
49КУПОЛ110Система входа с подсветкой, часы
50ГОЛОВА ЛЕВАЯ15Фара дальнего света (левая)
51ГОЛОВА ЛЛ15Ближний свет фары (левый)
52INJ10Форсунка, система зажигания
53MET5метр
54IGN10Обрыв цепи, система подушек безопасности SRS, ЭБУ шлюза, система смарт-ключей, ABS, VSC, система блокировки рулевого управления, GBS
55DRL5Дневной ходовой свет
56ГОЛОВКА ПРАВАЯ15Дальний свет фар (правый)
57ГОЛОВА РЛ15Ближний свет фары (правый)
58EFI NO.27.5Система впрыска воздуха, расходомер воздуха
59ЗАДНИЙ КОНДИЦИОНЕР №27.5Нет цепи
60ДЭФ №25Обогреватели наружных зеркал заднего вида
61ЗАПАСНОЙ5Запасной предохранитель
62ЗАПАСНОЙ15Запасной предохранитель
63ЗАПАСНОЙ30Запасной предохранитель

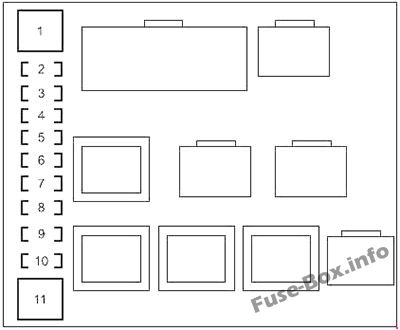

Схема блока предохранителей №2

Схема блока предохранителей №2

Назначение предохранителей в блоке предохранителей №2 моторного отсека (2014-2018 гг.)
№NameAmpФункция/компонент
1HWD130Нет цепи
2БУКСИРОВКА БРК30Контроллер тормоза
3ЗАДН. СИДЕНЬЕ30Нет цепи
4PWR HTR7.5Нет цепи
5ДЕИЛЬЕР20Антиобледенитель стеклоочистителя
6ALT-CDS10ALT-CDS
7БЕЗОПАСНОСТЬ5БЕЗОПАСНОСТЬ
8СИДЕНЬЕ КОНДИЦИОНЕР ПРАВ.25Обогреватели сидений и вентиляторы
9ИИ PMP HTR10Нагреватель насоса AI
10БУКСИРОВКА ХВОСТ30Система задних фонарей для буксировки
11HWD230Нет цепи
