Предохранители и реле Toyota Land Cruiser Prado (120/J120, 2002-2009)

Схемы относятся к указанным годам и вариантам Toyota Land Cruiser Prado (120/J120, 2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Land Cruiser Prado 2002-2009 гг.

Расположение предохранителей Toyota Land Cruiser Prado 2002-2009 гг.

Предохранители прикуривателя (розетки) в Toyota Land Cruiser Prado являются предохранители № 12 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» и № 24 «CIG» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

Расположение блока предохранителей

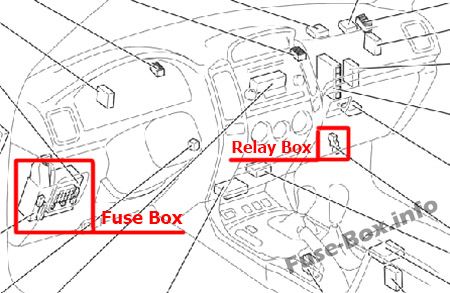

Автомобили с левым рулемРасположение блока предохранителей

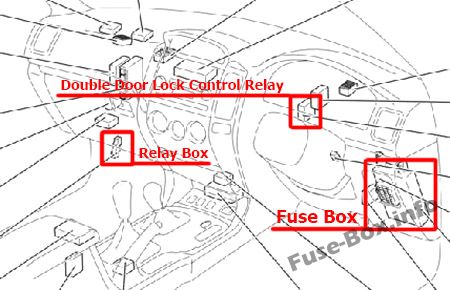

Автомобили с правым рулемРасположение блока предохранителей

Расположение блока предохранителей

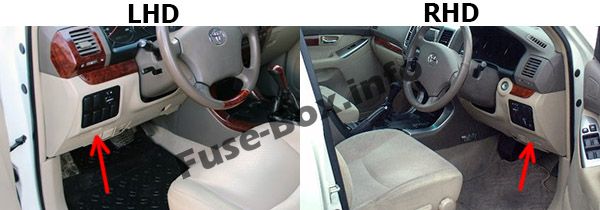

Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.Расположение блока предохранителей

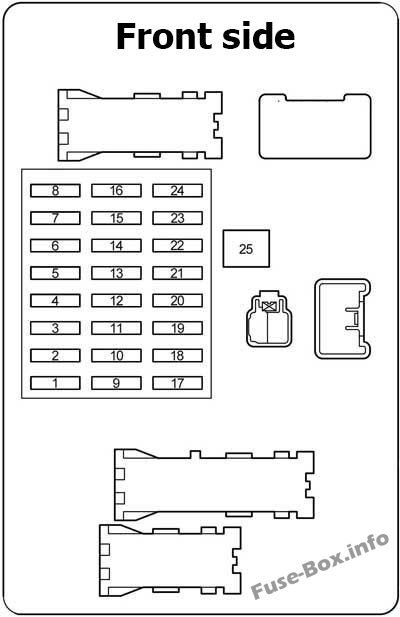

Схема блока предохранителей

Схема блока предохранителей Схема блока предохранителей

Назначение предохранителей и реле в салоне
№NameAmpСхема
1IGN10Топливный насос с электронным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, активная противобуксовочная система, система контроля устойчивости автомобиля
2SRS10подушки безопасности SRS
3ИЗМЕРЯТЬ7.5Манометры и счетчики
4ST27.5Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
5FR WIP-WSH30Стеклоочистители и омыватели лобового стекла
6TEMS20Подвеска Toyota с электронной модуляцией
7DIFF20Система блокировки заднего дифференциала, система блокировки межосевого дифференциала
8РР НЗП15Стеклоочиститель заднего стекла
9---
10Д П/СИДЕНЬЕ30LHD: сиденье водителя с электроприводом
10Р П/СИДЕНЬЕ30RHD: Сиденье переднего пассажира с электроприводом
11Р П/СИДЕНЬЕ30LHD: Сиденье переднего пассажира с электроприводом
11Д П/СИДЕНЬЕ30RHD: сиденье водителя с электроприводом
12ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетки
13IG1 NO.210Система кондиционирования воздуха, холодильник
14РР ВШ15Омыватель заднего стекла
15ЭБУ-ИГ10Система управления блокировкой переключения передач, электрические стеклоподъемники, антиблокировочная система тормозов, активная противобуксовочная система, система контроля устойчивости автомобиля, система кондиционирования воздуха, люк с электроприводом, розетки
16IG110Антиблокировочная система тормозов, активная противобуксовочная система, система контроля устойчивости автомобиля, система кондиционирования воздуха, система зарядки, обогреватель заднего стекла, фонари заднего хода, указатели поворота, аварийные мигалки
17STA7.5Топливный насос с электронным управлением
18П ФР П/В20Электростеклоподъемник переднего пассажира
19P РР П/В20LHD: Стеклоподъемник заднего пассажира
19D РР П/В20RHD: Стеклоподъемник заднего пассажира
20D РР П/В20LHD: Стеклоподъемник заднего пассажира
20P РР П/В20RHD: Стеклоподъемник заднего пассажира
21ПАНЕЛЬ10Подсветка приборной панели
22TAIL10Задние фонари, подсветка номерного знака, габаритные огни
23ACC7.5Автоматическая коробка передач с электронным управлением, розетки, наружные зеркала заднего вида, аудиосистема
24CIG10Зажигалка
25СИЛА30Электрические стеклоподъемники, люк с электроприводом

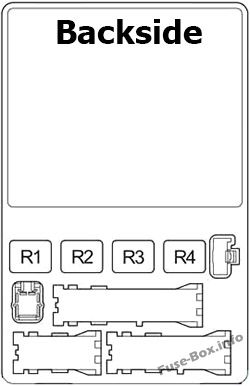

Реле
R1Horn
R2Задние фонари
R3Силовое реле
R4Розетка для аксессуаров (ACC SKT)

Релейная коробка

Релейная коробка

№Реле
R1Панельное реле
R2Фонари заднего хода (BK/UP LP)
R3Обогрев наружных зеркал заднего вида (MIR HTR)

Блок предохранителей в моторном отсеке

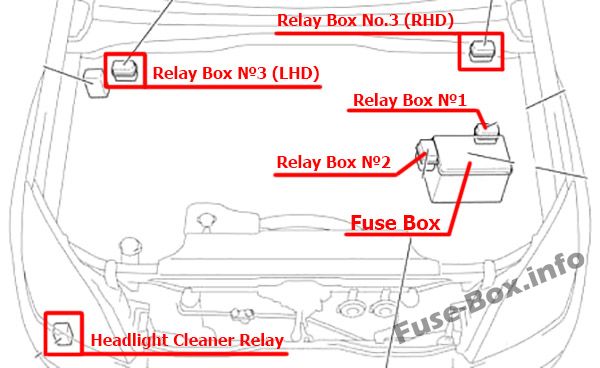

Расположение блока предохранителей

Расположение блока предохранителей

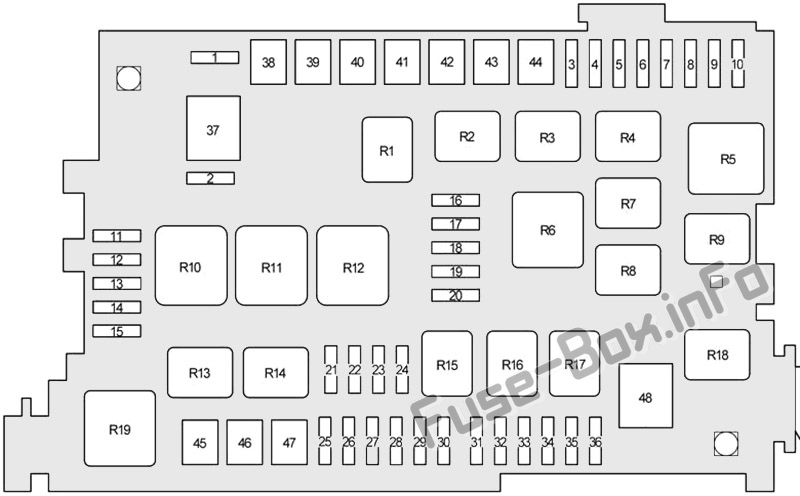

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№NameAmpСхема
1ЗАПАСНОЙ10Запасной предохранитель
2ЗАПАСНОЙ15Запасной предохранитель
3КДС ВЕНТИЛЯТОР20Электрический вентилятор охлаждения

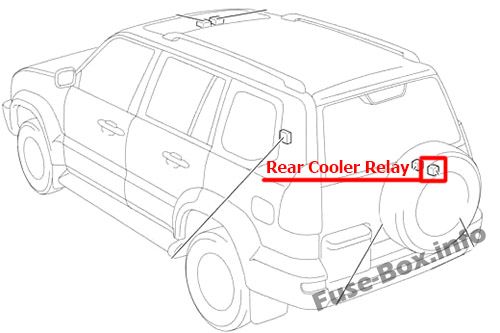

4RR кондиционер30Система заднего охлаждения
5МИР ОБОГРЕВАТЕЛЯ10Обогрев наружных зеркал заднего вида
6STOP10Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная система тормозов, активная система контроля тяги, система контроля устойчивости автомобиля, задняя пневматическая подвеска с регулируемой высотой
7---
8противотуманные фары15Передние противотуманные фары
9ВИСКУС7.5Вязкостной нагреватель
10OBD7.5Бортовая система диагностики
11ГОЛОВА (НИЖНИЙ ПРАВЫЙ)10Правая фара (ближний свет)
12ГОЛОВА (НИЖНИЙ ЛЕВЫЙ)10Левая фара (ближний свет)
13ГОЛОВА (ВЫС. ПРАВАЯ)10Правая фара (дальний свет)
14ГОЛОВА (HI LH)10Левая фара (дальний свет)
15EFI NO.2102 датчика O2 и расходомер воздуха
16НАГРЕВАТЕЛЬ №27.5Система кондиционирования воздуха
17УДАЛЕНИЕ ТУМАНА30Обогрев заднего стекла
18АИРСУС №210Задняя пневматическая подвеска с регулировкой высоты
19ПОДОГРЕВАТЕЛЬ ТОПЛИВА20Подогреватель топлива
20ПОДОГРЕВ СИДЕНЬЯ20Подогрев сиденья
21DOME10Внутреннее освещение, личное освещение, беспроводная система дистанционного управления, подсветка замка зажигания, подсветка дверей
22РАДИО №120Аудио система
23ЭБУ-Б10Антиблокировочная система тормозов, активная система контроля тяги, система контроля устойчивости автомобиля, система кондиционирования воздуха, холодильник, электрические стеклоподъемники
24ЭБУ-Б №210Мультиплексная система связи
25--Короткий штифт
26АЛЬТ-С7.5Система зарядки
27---
28HORN10Рога
29ПОДОГРЕВАТЕЛЬ A/F15Датчик A/F
29Ф/ПМП151КД-ФТВ: Топливный насос
30ТРН-ХАЗ15Указатели поворота, аварийные мигалки
31ETCS10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
32EFI20Топливный насос с электронным управлением, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
32EFI251KD-FTV: топливный насос с электронным управлением, топливный насос, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33D ФР П/В20Стеклоподъемник водителя
34DR/LCK25Система дверных замков с электроприводом
35---
36РАДИО №230Аудио система
37ALT120без PTC: реле защиты от запотевания, реле зажигания, «ОБОГРЕВ», «ВЕНТИЛЯТОР CDS», «AM1», «J/B», «ВИСКУС», «OBD», «МИР ОБОГРЕВАТЕЛЯ», «СТОП», «противотуманные фары», Предохранители "АИРСУС", "RR кондиционер" и "STOP"
37ALT140с PTC: реле защиты от запотевания, реле зажигания, «ОБОГРЕВ», «ВЕНТИЛЯТОР CDS», «AM1», «J/B», «ВИСКУС», «OBD», «МИР ОБОГРЕВАТЕЛЯ», «СТОП», «противотуманные фары», Взрыватели "ПТК-1", "ПТК-2", "ПТК-3", "АИРСУС", "RR кондиционер" и "СТОП"
38НАГРЕВАТЕЛЬ50Система кондиционирования воздуха
39АИРСУС50Задняя пневматическая подвеска с регулировкой высоты
40AM150Все компоненты в "ACC", "CIG", "IG1", "IG1 NO.2", "ЭБУ-ИГ", "FR WIP-WSH", "РР НЗП", "РР ВШ", "DIFF", " Предохранители TEMS" и "STA"
41ПТК-140Вязкостной нагреватель
42J/B50Все компоненты в "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "П ФР П/В", "P РР П/В", "D РР П/В", "Д П/СИДЕНЬЕ", "Р П/СИДЕНЬЕ", "СИЛА", "TAIL предохранители " и "ПАНЕЛЬ"
43ПТК-240Вязкостной нагреватель
44ПТК-340Вязкостной нагреватель
45АБС ССО40Антиблокировочная система тормозов, активная противобуксовочная система, система контроля устойчивости автомобиля
46AM230Система стартера, предохранители "IGN", "ИЗМЕРЯТЬ" и "SRS"
47АБС СОЛ30без системы контроля устойчивости автомобиля: Антиблокировочная тормозная система
47АБС СОЛ50с системой контроля устойчивости автомобиля: антиблокировочная система тормозов, активная противобуксовочная система, система контроля устойчивости автомобиля
48GLOW80Система свечения двигателя
Реле
R1Электрический вентилятор охлаждения (КДС ВЕНТИЛЯТОР)
R2Аксессуар (ACC CUT)
R3Противотуманные фары
R4Стартер (СТА)
R5Зажигание (ИГ)
R6Обогреватель
R7Муфта компрессора кондиционера (MG CLT)
R8-
R9Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА)
R10Антиблокировочная тормозная система (АБС ССО)
R11ТРК МТР
R12Антиблокировочная тормозная система (АБС СОЛ)
R13Система помощи при спуске с горы (DAC)
R14Реле размыкания цепи (C/OPN) или EDU
R15-
R16EFI
R17Датчик состава топливовоздушной смеси (НАГРЕВАТЕЛЬ A/F)
R18Топливный насос
R19Фара (ГОЛОВНАЯ)

Релейный блок №1

Релейный блок №1

№Реле
R1Стартер (СТА)
R2Система накаливания (GLOW)

Релейный блок №2

Релейный блок №2

№Реле
R1Пневмоподвеска (AIR SUS)
R2Диммер (с дневными ходовыми огнями)

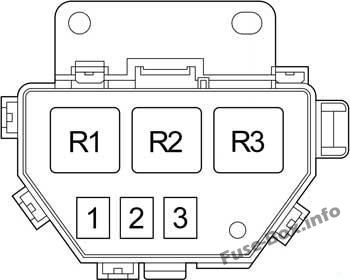

Релейный блок №3

Релейный блок №3

№Реле
R1ПТК №1
R2ПТК №2
R3ПТК №3
