Предохранители и реле Toyota Land Cruiser Prado (150/J150, 2010-2018)
Схемы относятся к указанным годам и вариантам Toyota Land Cruiser Prado (150/J150, 2010-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Land Cruiser Prado 2010-2018
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

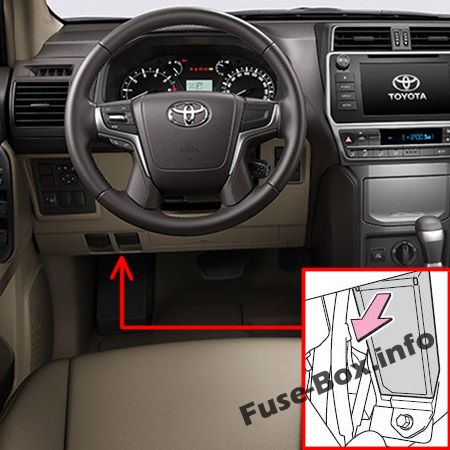

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя), под крышкой.

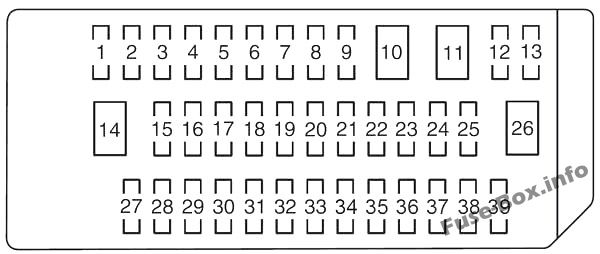

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | Р/ВЫХОД | 15 | Розетка |
| 2 | ACC | 7.5 | Электродвигатель наружного зеркала заднего вида, ЭБУ ТЕЛА, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное реле, ЭБУ DSS#2, индикатор AT, ЭБУ EFI, ЭБУ блокировки переключения передач |
| 3 | БКУП ЛП | 10 | Фонари заднего хода, аудиосистема, мультиинформационный дисплей, ЭБУ DSS#2, датчик помощи при парковке |
| 4 | БУКУПСИРОВКА БКУП | 10 | Буксировка |
| 5 | AVS | 20 | Система пневматической подвески |
| 6 | KDSS | 10 | ЭБУ КДСС |
| 7 | 4WD | 20 | Система 4WD, блокировка заднего дифференциала |
| 8 | П/СИДЕНЬЕ ФЛ | 30 | Переднее сиденье с электроприводом (левое) |
| 9 | Д/Л №2 | 25 | Электродвигатель дверного замка, открыватель стеклянного люка, ЭБУ КУЗОВА |
| 10 | — | — | — |
| 11 | PSB | 30 | ЭБУ ПСБ |
| 12 | ТИ&ТЕ | 15 | Наклон и телескопическое рулевое управление |
| 13 | ТУМАН FR | 15 | Передние противотуманные фары |
| 14 | — | — | — |
| 15 | OBD | 7.5 | Дополнение 3 |
| 16 | A/C | 7.5 | Система кондиционирования воздуха |
| 17 | AM1 | 7.5 | — |
| 18 | ДВЕРЬ ПРАВ. | 25 | Задний электростеклоподъемник (левый) |
| 19 | — | — | — |
| 20 | ЭБУ-ИГ №1 | 10 | ЭБУ блокировки переключения передач, ЭБУ VSC, датчик рулевого управления, датчик скорости рыскания, последовательный переключатель, ЭБУ автоматического стеклоочистителя, резервное реле, обогреватель наружного зеркала заднего вида, наклон и телескопическое рулевое управление, ЭБУ PSB, ЭБУ DSS#1, передний радарный датчик, усилитель рулевого управления ЭБУ |
| 21 | IG1 | 7.5 | Передний указатель поворота, задний указатель поворота, боковой указатель поворота, указатель поворота счетчика, свет прицепа, ALT, VSC, переключатель C/C |
| 22 | ЭБУ-ИГ №2 | 10 | Обогрев заднего стекла, переключатель обогрева сиденья, инверторное реле, система кондиционирования воздуха, зеркало EC, ЭБУ ТЕЛА, навигационная система, ЭБУ DSS#2, ЭБУ люка, переключатель счетчика, датчик помощи при парковке, счетчик аксессуаров, ЭБУ складывания сиденья, O/H IG, D-модуль, датчик дождя, пневмоподвеска, P/SEAT IND |
| 23 | — | — | — |
| 24 | S/HTR передняя | 20 | Подогрев сиденья |
| 25 | П/СИДЕНЬЕ ПЕРЕДН. | 30 | Переднее сиденье с электроприводом (правое) |
| 26 | ДВЕРЬ Р | 30 | Передний электростеклоподъемник (сторона пассажира) |
| 27 | DOOR | 10 | Электростеклоподъемник |
| 28 | ДВЕРЬ Д | 25 | Передний электростеклоподъемник (со стороны водителя) |
| 29 | ДВЕРЬ ЗАДН. | 25 | Задний электростеклоподъемник (правый) |
| 30 | — | — | — |
| 31 | S/КРЫША | 25 | Лунная крыша |
| 32 | WIP | 30 | Стеклоочистители и омыватели лобового стекла |
| 33 | ШАЙБА | 20 | Стеклоочистители и омыватель лобового стекла, дворники и омыватель заднего стекла |
| 34 | — | — | — |
| 35 | ОХЛАЖДЕНИЕ | 10 | Крутая коробка |
| 36 | IGN | 10 | ЭБУ EFI, C/OPN RLY, ЭБУ VSC, ЭБУ подушек безопасности, интеллектуальная система входа и запуска, ЭБУ блокировки рулевого управления |
| 37 | ИЗМЕРЯТЬ | 7.5 | метр |
| 38 | ПАНЕЛЬ | 7.5 | Переключатель освещения, освещение перчаточного ящика, навигационная система, аудиосистема, система кондиционирования воздуха, переключатель наружного зеркала заднего вида, переключатель складывания сиденья, мультиинформационный дисплей, P/SEATIND, SHIFT, COOL BOX |
| 39 | TAIL | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, буксировка, передние противотуманные фары |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

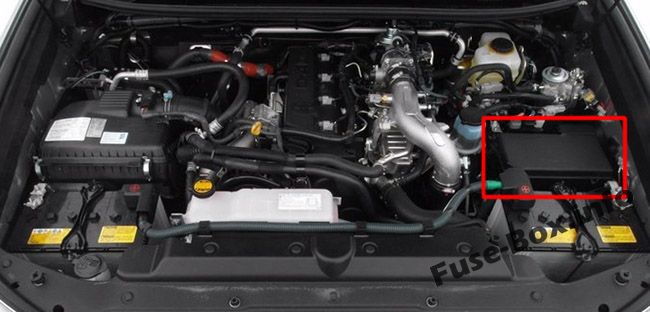

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

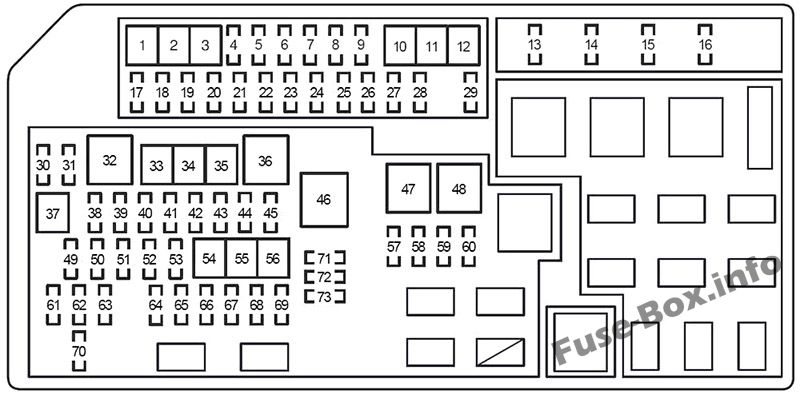

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | Кондиционер RR | 40 | Система кондиционирования воздуха в задней части салона |
| 2 | ПТК ХТР №3 | 30 | PTC-нагреватель |
| 3 | ЭЙР СУС | 50 | Система пневмоподвески, ЭЙР СУС №2 |
| 4 | INV | 15 | инвертор |
| 5 | — | — | — |
| 6 | DEF | 30 | Обогрев заднего стекла |
| 7 | ВОГ РР | 7.5 | Задние противотуманные фары |
| 8 | ДЕИЛЬЕР | 20 | — |
| 9 | ТОПЛИВО HTR | 25 | 1КД-ФТВ: Подогреватель топлива |
| 9 | ВОЗДУШНЫЙ НАСОС HTR | 10 | 1GR-FE: нагреватель воздушного насоса |
| 10 | ПТК ХТР №2 | 30 | PTC-нагреватель |
| 11 | — | — | — |
| 12 | ПТК ХТР №1 | 50 | PTC-нагреватель |
| 13 | IG2 | 20 | Форсунка, зажигание, счетчик |
| 14 | HORN | 10 | Horn |
| 15 | EFI | 25 | EFI ECU, EDU, ECT ECU, топливный насос, реле нагревателя A/F, FPC, EFI NO.2 |
| 16 | A/F | 20 | Бензин: A/F SSR |
| 17 | МИР ХТР | 15 | Зеркальный обогреватель |
| 18 | ВИСКУС | 10 | 1KD-FTV: нагреватель VISC |
| 19 | — | — | — |
| 20 | СКЛАДЫВАЮЩЕЕ ЛЕВОЕ СИДЕНЬЕ | 30 | Складное сиденье (левое) |
| 21 | СКЛАДЫВАНИЕ ПРАВОГО СИДЕНЬЯ | 30 | Складное сиденье (правое) |
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | КОМПЛЕКС КОНДИЦИОНЕРА | 10 | Система кондиционирования воздуха |
| 25 | — | — | — |
| 26 | КДС ВЕНТИЛЯТОР | 20 | Вентилятор конденсатора |
| 27 | STOP | 10 | Реле аварийного стоп-сигнала, стоп-сигналы, высокий стоп-сигнал, выключатель стоп-сигнала, VSC/ABS ECU, буксировка, интеллектуальная система входа и запуска, ECT ECU |
| 28 | — | — | — |
| 29 | ЭЙР СУС №2 | 7.5 | ЭБУ ПОДУШКИ ВОЗДУХА |
| 30 | H-LP RH-HI | 15 | Дальний свет фар (правый) |
| 31 | H-LP LH-HI | 15 | Фара дальнего света (левая) |
| 32 | HTR | 50 | Система кондиционирования воздуха |
| 33 | WIP ВШ РР | 30 | Стеклоочистители и омыватели заднего стекла |
| 34 | H-LP CLN | 30 | Очиститель фар |
| 35 | — | — | — |
| 36 | — | — | — |
| 37 | ST | 30 | Бензин: СТАРТЕР МТР |
| 37 | ST | 40 | Дизель: СТАРТЕР МТР |
| 38 | H-LP HI | 25 | Реле DIM, фары |
| 39 | АЛЬТ-С | 7.5 | ALT |
| 40 | ПОВОРОТ И ХАЗ | 15 | Передний указатель поворота, задний указатель поворота, боковой указатель поворота, указатель поворота счетчика, свет прицепа |
| 41 | Д/Л №1 | 25 | Электродвигатель дверного замка, открыватель стеклянного люка |
| 42 | ETCS | 10 | Бензин: ЭБУ EFI |
| 43 | ТОПЛИВНЫЙ НАСОС | 15 | Только модели 1KD-FTV с вспомогательным топливным баком: Топливный насос |
| 44 | — | — | — |
| 45 | БУКСИРОВКА | 30 | Буксировка |
| 46 | ALT | 120 | Бензин, 1KD-FTV (RHD): Система кондиционирования, ЭЙР СУС, очиститель фар, подогрев PTC, буксировка, складывающееся сиденье, STOP, обогреватель заднего стекла, МИР ХТР, КДС ВЕНТИЛЯТОР, RR FOG, ДЕИЛЬЕР, MG-CLT, J/ B, INV, RR WIP, RR WSH |
| 46 | ALT | 140 | 1KD-FTV (LHD): Система кондиционирования, ЭЙР СУС, очиститель фар, подогрев PTC, буксировка, складывающееся сиденье, STOP, обогрев заднего стекла, МИР ХТР, КДС ВЕНТИЛЯТОР, RR FOG, ДЕИЛЬЕР, MG-CLT, J/B, INV, RR WIP, RR WSH |
| 47 | П/л-В | 80 | Форсунка, зажигание, счетчик, EFI, нагреватель A/F, звуковой сигнал |
| 48 | GLOW | 80 | Дизель: Свеча накаливания |
| 49 | РАД №1 | 15 | Аудиосистема, навигационная система, развлекательная система для пассажиров задних сидений |
| 50 | AM2 | 7.5 | Стартовая система |
| 51 | РАД №2 | 10 | Навигационная система |
| 52 | ПЕРВОЕ МАЯ | 7.5 | 1GR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 53 | AMP | 30 | Аудио система |
| 54 | АБС №1 | 50 | АБС, ВСК |
| 55 | АБС №2 | 30 | АБС, ВСК |
| 56 | ВОЗДУШНЫЙ ПМП | 50 | Бензин: Воздушный насос |
| 57 | БЕЗОПАСНОСТЬ | 10 | Звуковой сигнал безопасности, сирена с автономным питанием, ЭБУ двойного замка |
| 58 | УМНАЯ | 7.5 | Умная система входа и запуска |
| 59 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 60 | БУКСИРОВКА БРК | 30 | Буксировка |
| 61 | НЗП РР | 15 | Стеклоочиститель заднего стекла |
| 62 | DOME | 10 | Освещение салона, личное освещение, освещение туалетного столика, освещение дверей, освещение пространства для ног, внешнее освещение ног, потолочный модуль |
| 63 | ЭБУ-Б | 10 | ЭБУ КУЗОВА, счетчик, обогреватель, датчик рулевого управления, беспроводной пульт дистанционного управления, память положения сиденья, наклон и телескопическое рулевое управление, мультидисплей, интеллектуальная система входа и запуска, складное сиденье, холодильная камера, ЭБУ DSS#2, переключатель рулевого управления, переключатель D-модуля , накладной модуль |
| 64 | ВШ ФР №2 | 7.5 | ЭБУ DSS#1 |
| 65 | H-LP RH-LO | 15 | Ближний свет фар (правый), система регулировки угла наклона фар |
| 66 | H-LP LH-LO | 15 | Ближний свет фары (левый) |
| 67 | INJ | 10 | Катушка, форсунка, зажигание, ЭБУ ECT, шумоподавляющий фильтр |
| 68 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV, AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTAL SOL, AI VSV RLY |
| 69 | ВИПФР № 2 | 7.5 | ЭБУ DSS#1 |
| 70 | ВШ РР | 15 | Омыватель заднего стекла |
| 71 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 72 | ЗАПАСНОЙ | — | Запасной предохранитель |
| 73 | ЗАПАСНОЙ | — | Запасной предохранитель |
