Предохранители и реле Toyota Matrix (E130, 2003-2008)
Схемы относятся к указанным годам и вариантам Toyota Matrix (E130, 2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Matrix 2003-2008 гг.
Предохранители прикуривателя (розетки) в Toyota Matrix являются предохранители № 28 «INV» (розетка переменного тока 115 В), № 29 «P/точка» (розетка питания в задней консольной коробке) и № 31 «CIG» (розетка питания на панели приборов) в предохранителе панели приборов. коробка.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

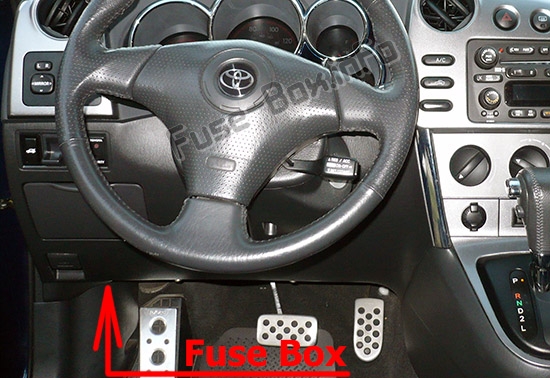

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

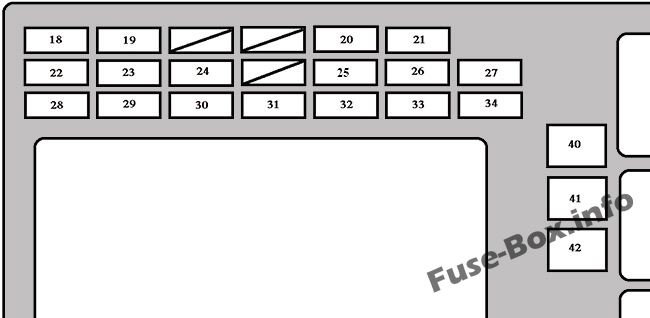

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 18 | TAIL | 15 | Задние фонари, подсветка номерного знака, подсветка панели приборов, подсветка комбинации приборов, часы |
| 19 | OBD | 7,5 | Бортовая система диагностики |
| 20 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Дворники |
| 21 | AM2 | 15 | Система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система подушек безопасности SRS |
| 22 | STOP | 15 | Стоп-сигналы, антиблокировочная тормозная система с высоким стоп-сигналом, система управления блокировкой переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система круиз-контроля |
| 23 | DOOR | 25 | Система дверного замка с электроприводом, переключатель открывания стеклянного люка |
| 24 | AM1 | 25 | Предохранитель типа «СИГ» |
| 25 | ЭБУ-ИГ | 10 | Электрический вентилятор охлаждения, антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля, система помощи при экстренном торможении, система управления блокировкой переключения передач, система круиз-контроля |
| 26 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель заднего стекла |
| 27 | A/C | 10 | Система кондиционирования воздуха |
| 28 | INV | 15 | Розетка (115 В переменного тока) |
| 29 | P/точка | 15 | Розетка питания (12 В пост. тока/в задней консольной коробке) |
| 30 | ЭБУ-Б | 10 | Система дневных ходовых огней |
| 31 | CIG | 15 | Розетка (на панели приборов) или прикуриватель, автомагнитола, часы, электропривод зеркал заднего вида, система управления блокировкой переключения передач |
| 32 | ИЗМЕРЯТЬ | 10 | Приборы и счетчики, система кондиционирования воздуха, система дневных ходовых огней, система зарядки, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, электрические стеклоподъемники, система круиз-контроля, обогреватель заднего стекла, фонари заднего хода, индикатор непристегнутого ремня безопасности переднего пассажира |
| 33 | ШАЙБА | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 34 | M-HTR/DEF I-UP | 10 | Система управления двигателем |
| 40 | HTR | 40 | Система кондиционирования воздуха |
| 41 | DEF | 30 | Обогрев заднего стекла, предохранитель «M-HTR/DEF I-UP» |
| 42 | СИЛА | 30 | Электрические стеклоподъемники, люк с электроприводом |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

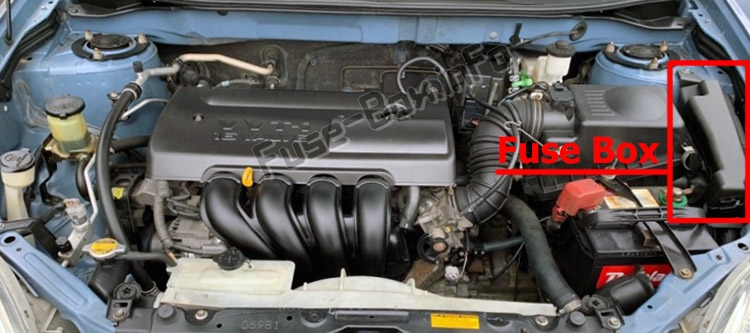

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (слева)

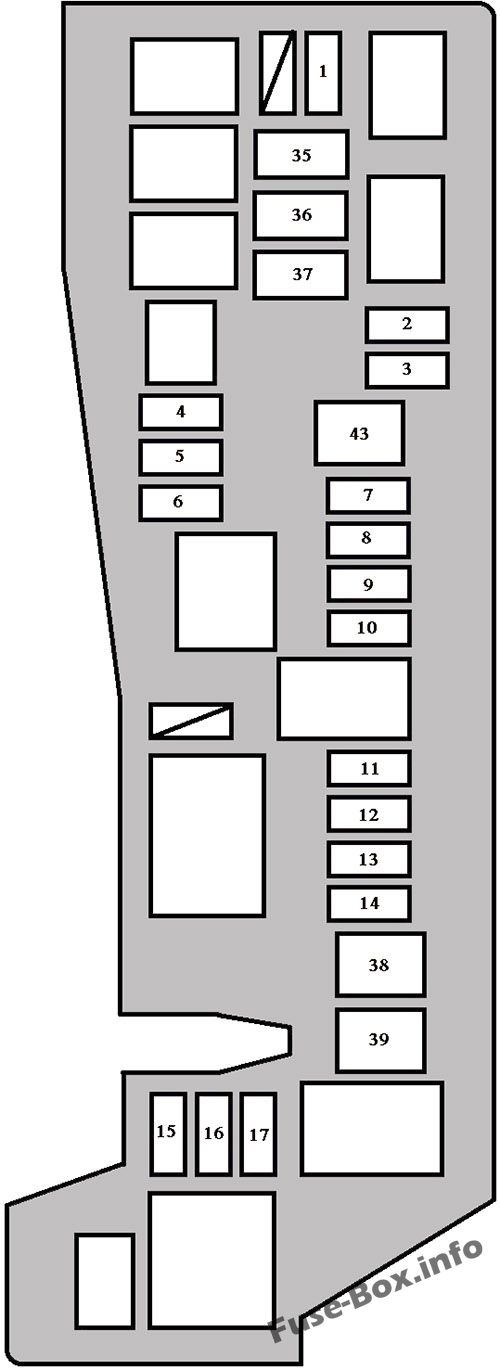

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | FOG | 15 | Передние противотуманные фары |
| 2 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10 | Левая фара (дальний свет) |
| 3 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10 | Правая фара (дальний свет), контрольная лампа дальнего света |
| 4 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 5 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 6 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 7 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 8 | AMP | 30 | Автомобильная аудиосистема |
| 9 | MAIN | 30 | Система запуска, предохранитель «АМ2» |
| 10 | DOME | 15 | Автомобильная аудиосистема, часы, персональное освещение, внутреннее освещение, освещение багажника, сигнальная лампа открытой двери, беспроводная система дистанционного управления |
| 11 | HORN | 10 | Horn |
| 12 | ОПАСНОСТЬ | 10 | Аварийные мигалки, указатели поворота |
| 13 | EFI | 15 | Система распределенного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов, предохранитель «EFI» |
| 14 | АЛЬТ-С | 5 | Система зарядки |
| 15 | ГОЛОВКА ЛЕВАЯ LWR | 10 | Левая фара (ближний свет) |
| 16 | ГОЛОВКА ПРАВАЯ LWR | 10 | Правая фара (ближний свет) |
| 17 | EFI2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 35 | АБС №1 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 36 | ВЕНТИЛЯТОР РДИ | 30 | Электрический вентилятор охлаждения |
| 37 | АБС №2 | 40 (без системы контроля устойчивости автомобиля) | Антиблокировочная тормозная система |
| 37 | АБС №2 | 50 (с системой контроля устойчивости автомобиля) | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 38 | ГЛАВНАЯ ГЛАВНАЯ | 40 | Предохранители «ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ», «ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ», «ГОЛОВКА ЛЕВАЯ LWR» и «ГОЛОВКА ПРАВАЯ LWR» |
| 39 | ВОЗДУШНЫЙ НАСОС | 50 | Система контроля выбросов |
| 43 | ALT | 100 | Система зарядки, «ABS №1», «ABS №2», «ВЕНТИЛЯТОР РДИ», «FOG», «HTR», «AM1», «СИЛА», «DOOR», «ЭБУ-Б», «TAIL », предохранители «STOP», «P/точка», «INV» и «OBD» |
