Предохранители и реле Toyota Matrix (E140, 2009-2014)
Схемы относятся к указанным годам и вариантам Toyota Matrix (E140, 2009-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Matrix 2009-2014
Предохранители прикуривателя (розетки) в Toyota Matrix Это предохранители № 7 «CIG», № 22 «АСС-Б» в блоке предохранителей на приборной панели и № 37 «ВЫХОД ЭЛЕКТРОПИТАНИЯ/INVERTER» в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

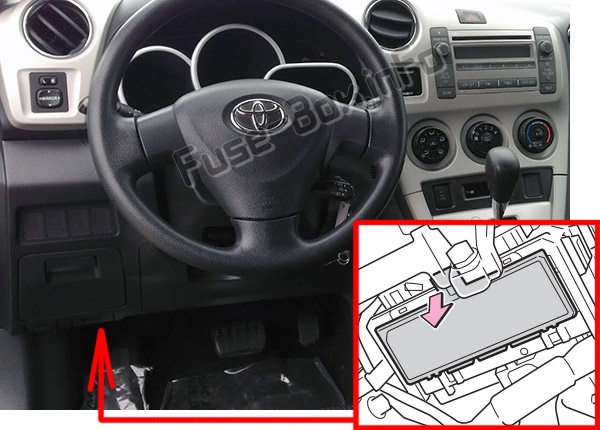

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

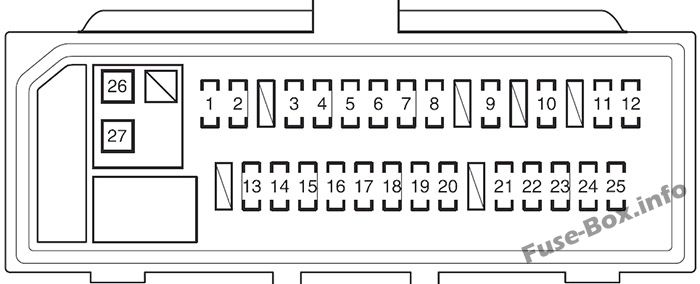

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, задние фонари, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка комбинации приборов |
| 2 | ПАНЕЛЬ | 7,5 | Переключатель подсветки |
| 3 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 4 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 5 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 6 | ЛЮК | 20 | Лунная крыша |
| 7 | CIG | 15 | Прикуриватель, розетка |
| 8 | ACC | 7,5 | Наружные зеркала заднего вида, аудиосистема, главный ЭБУ кузова, часы, система управления блокировкой переключения передач |
| 9 | I/P | 7,5 | Нет цепи |
| 10 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Нет цепи |
| 11 | IGN | 7,5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации пассажиров на переднем сиденье |
| 12 | МЕТР | 7,5 | Датчик и метры |
| 13 | HTR-IG | 10 | Система кондиционирования, обогрев заднего стекла |
| 14 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Дворники |
| 15 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель заднего стекла |
| 16 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 17 | № ЭБУ-ИГ. 1 | 10 | Главный ЭБУ кузова, электроусилитель руля, электровентилятор(ы) охлаждения, система управления блокировкой переключения передач, антиблокировочная тормозная система, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система предупреждения о давлении в шинах, система контроля устойчивости автомобиля |
| 18 | № ЭБУ-ИГ. 2 | 10 | Фонари заднего хода, система зарядки, обогреватель заднего стекла |
| 19 | OBD | 7,5 | Бортовая система диагностики |
| 20 | STOP | 10 | Стоп-сигналы, антиблокировочная тормозная система с высоким стоп-сигналом, система контроля устойчивости автомобиля, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система управления блокировкой переключения передач |
| 21 | DOOR | 25 | Система дверных замков с электроприводом |
| 22 | АСС-Б | 25 | СИГ, АКК |
| 24 | 4WD | 7,5 | Система полного привода |
| 25 | AM1 | 7,5 | Система запуска, система управления блокировкой переключения передач, ACC, CIG |
| 26 | DEF | 30 | Обогрев заднего стекла, MIR HTR, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 27 | СИЛА | 30 | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

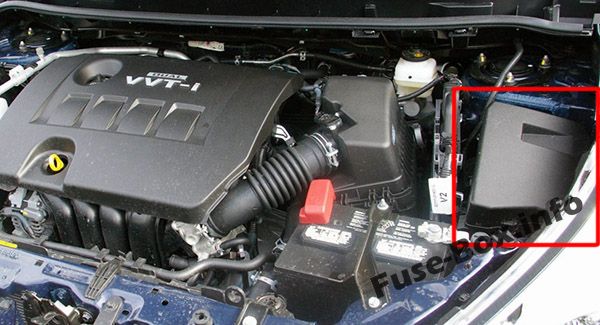

Расположение блока предохранителей
Он расположен в моторном отсеке (слева).

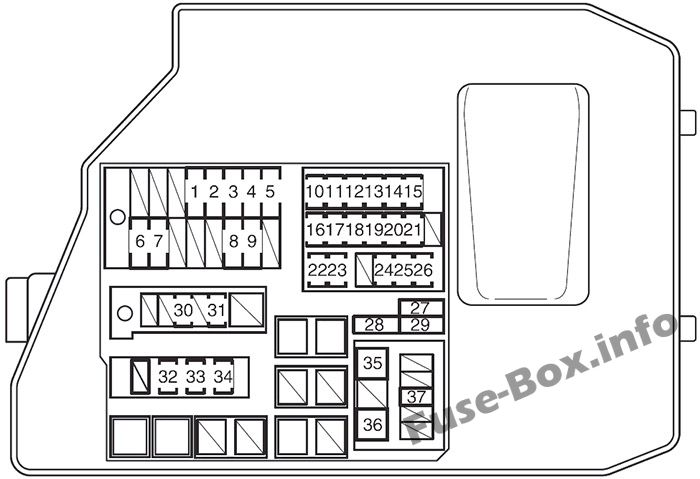

Схема блока предохранителей
| № | Name | Ампер рейтинг | Описание |
|---|---|---|---|
| 1 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор(ы) охлаждения |
| 2 | ВЕНТИЛЯТОР РДИ | 40 | Электрический вентилятор(ы) охлаждения |
| 3 | АБС № 3 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 4 | АБС № 1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 5 | HTR | 50 | Система кондиционирования воздуха |
| 6 | ALT | 120 | Система зарядки, ВЕНТИЛЯТОР РДИ, КДС ВЕНТИЛЯТОР, АБС № 1, АБС НЕТ. 3, ИНВЕРТОР, HTR, HTR SUB NO. 1, HTR SUB №. 3. ACC, CIG, МЕТР, IGN, № ЭБУ-ИГ. 2, HTRIG, СТЕКЛООЧИСТИТЕЛЬ, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ, ШАЙБА, № ЭБУ-ИГ. 1, AM1, 4WD, DOOR, STOP, ПЕРЕДНЯЯ ДВЕРЬ, СИЛА, ЗАДНЯЯ ДВЕРЬ, ЗАДНЯЯ ДВЕРЬ, OBD, АСС-Б, FR FOG, SUN ROOF, DEF, MIR HTR, ХВОСТ, ПАНЕЛЬ |
| 7 | EPS | 60 | Электроусилитель руля |
| 8 | P/I | 50 | EFI ГЛАВНЫЙ, СИГНАЛ, IG2 |
| 9 | ГЛАВНАЯ | 50 | H-LP LH LO, H-LP RH LO, H-LP LH HI, H-LP RH HI |
| 10 | EFI NO. 2 | 10 | Система контроля выбросов |
| 11 | EFI NO. 1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 13 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 14 | H-LP RH LO | 10 | Правая фара (ближний свет), передние противотуманные фары |
| 15 | H-LP LH LO | 10 | Левая фара (ближний свет) |
| 16 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | ПОВОРОТ-HAZ | 10 | Указатели поворота, аварийные мигалки |
| 18 | АЛЬТ-С | 7,5 | Система зарядки |
| 19 | AM2 NO. 2 | 7,5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | AM2 | 30 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | СИЛЬНЫЙ ЗАМОК | 20 | Нет цепи |
| 22 | IG2 NO.2 | 7,5 | Система запуска |
| 23 | ЭБУ-Б2 | 10 | Система иммобилайзера двигателя |
| 24 | ЭБУ-Б | 10 | Главный ЭБУ кузова, датчики и счетчики, система дневных ходовых огней, система кондиционирования воздуха, беспроводной пульт дистанционного управления |
| 25 | № РАД. 1 | 15 | Аудио система |
| 26 | DOME | 10 | Внутреннее освещение, персональный свет, часы |
| 27 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 28 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 29 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 30 | AMP | 30 | Аудио система |
| 31 | ПЕРВОЕ МАЯ | 10 | Нет цепи |
| 32 | ЭФИ ГЛАВНАЯ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO. 1, ЭФИ №. 2 |
| 33 | HORN | 10 | Horn |
| 34 | IG2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, IGN, МЕТР |
| 35 | HTR SUB NO. 1 | 30 | PTC-нагреватель |
| 36 | HTR SUB NO. 3 | 30 | PTC-нагреватель |
| 37 | ВЫХОД PWR/ ИНВЕРТОР | 15 | ИНВЕРТОР ПЕРЕМЕННОГО ТОКА |
