Предохранители и реле Toyota MR2 Spyder (W30, 1999-2007)
Схемы относятся к указанным годам и вариантам Toyota MR2 Spyder (W30, 1999-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota MR2 Spyder / MR-S 1999-2007 гг.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

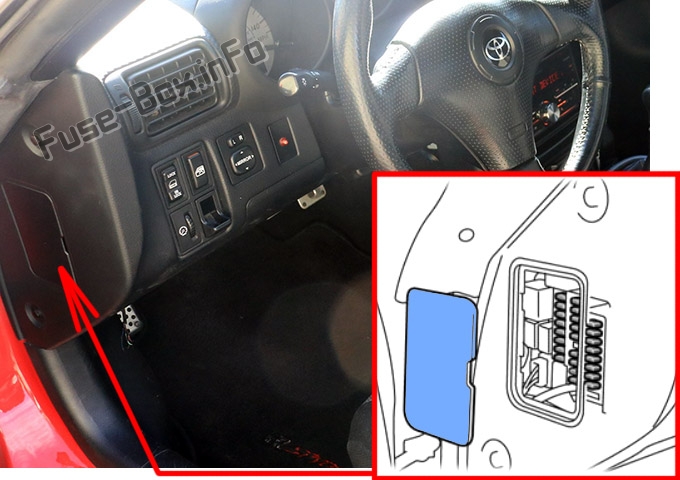

Пассажирский отсек
Он расположен за крышкой с левой стороны приборной панели.

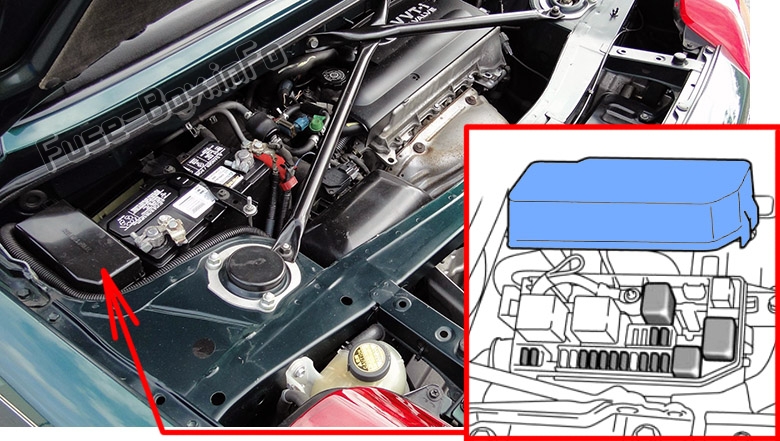

Моторного отсека
Блок предохранителей находится рядом с аккумулятором.

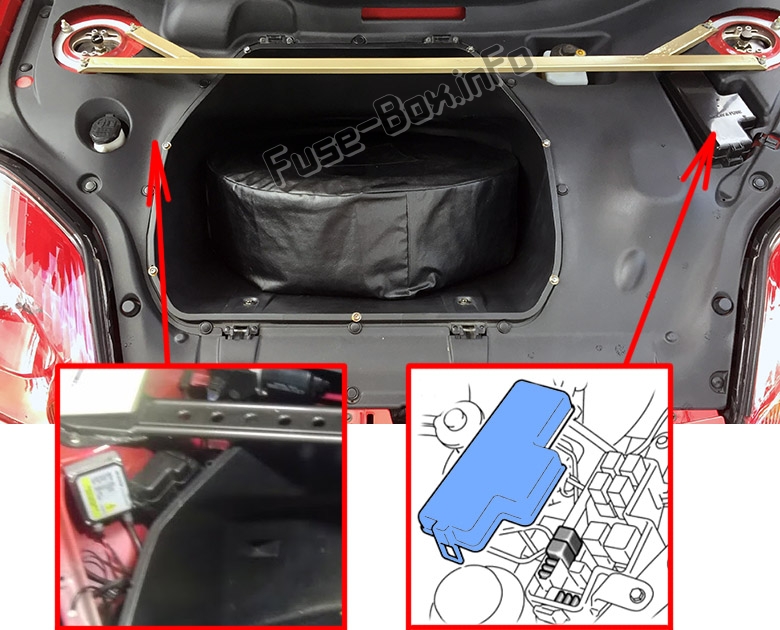

Передний отсек
Блоков предохранителей два — один справа от багажника, другой под обшивкой багажника.
Схемы блока предохранителей
Схемы блока предохранителей

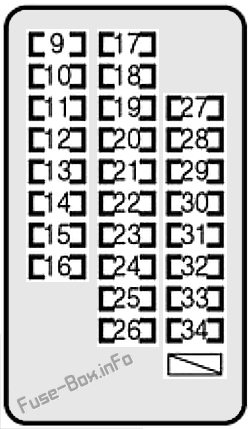

Блок предохранителей в салоне
| № | Name | Amp | Описание |
|---|---|---|---|
| 9 | ШАЙБА | 10A | Стеклоочиститель и омыватель лобового стекла |
| 10 | HTR | 10A | Система кондиционирования воздуха |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочиститель и омыватель лобового стекла |
| 12 | ЭБУ-ИГ | 7.5A | Система гидроусилителя руля, антиблокировочная система тормозов |
| 13 | ФАН-ИГ | 7.5A | Электрические вентиляторы охлаждения |
| 14 | TURN | 7.5A | Указатели поворота, аварийные мигалки |
| 15 | ИЗМЕРЯТЬ | 7.5A | Система электростеклоподъемников, датчики и счетчики, фонари заднего хода, система зарядки, система обогрева заднего стекла |
| 16 | SRS | 7.5A | Система подушек безопасности SRS |
| 17 | DEF | 25A | Система обогрева заднего стекла |
| 18 | OBD | 7.5A | Бортовая система диагностики |
| 19 | AM1 | 7.5A | Предохранители "ИЗМЕРЯТЬ", "ACC", "TURN", "ЭБУ-ИГ", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ШАЙБА", "SRS", "HTR 10A", "ФАН-ИГ" |
| 20 | ACC | 25A | Предохранители "РАДИО 2", "CIG" |
| 21 | DOOR | 15A | Система дверных замков с электроприводом |
| 22 | противотуманные фары | 15A | Передняя противотуманная фара |
| 23 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, секвентальная механическая коробка передач |
| 24 | TAIL | 20A | Предохранители "ХВОСТ2", "ПАНЕЛЬ" |
| 25 | Д П/В | 20A | Система электростеклоподъемников |
| 26 | P П/Вт | 20A | Система электростеклоподъемников |
| 27 | РАДИО1 | 15A | Мощность антенны, радио |
| 28 | DOME | 10A | Часы |
| 29 | ЭБУ-Б | 10A | Система дневных ходовых огней, датчики и счетчики |
| 30 | ХВОСТ2 | 10A | Задние фонари, габаритные огни, подсветка номерного знака, датчики и счетчики |
| 31 | ПАНЕЛЬ | 7.5A | Часы, подсветка |
| 32 | РАДИО 2 | 7.5A | Приборы и счетчики, система наружных зеркал заднего вида, часы |
| 33 | CIG | 15A | Зажигалка |
| 34 | I/UP | 7.5A | Система холостого хода двигателя |

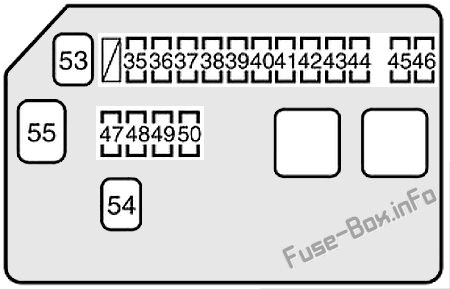

Блок предохранителей в моторном отсеке
| № | Name | Amp | Описание |
|---|---|---|---|
| 35 | АЛЬТ-С | 7.5A | Система зарядки |
| 36 | ЭБУ-B1 | 25A | Предохранители «ЭБУ-Б», «КУПОЛ» |
| 37 | СМТ-Б | 10A | 1999–2001 годы: не используется; 2002-2007: Последовательная механическая коробка передач |
| 38 | HORN | 10A | Horn |
| 39 | HAZ | 15A | Указатели поворота, аварийные мигалки |
| 40 | AM2 | 15A | Система стартера, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 41 | IG2 | 15A | Система зажигания, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 42 | EFI1 | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя |
| 43 | ETCS | 15A | 1999–2001 годы: не используется; 2002-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 44 | HPU | 30A | 1999–2001 годы: не используется; 2002-2007: Последовательная механическая коробка передач |
| 45 | ДРЛ №1 | 7.5A | 1999-2002: Система дневных ходовых огней. |
| 45 | ГОЛОВКА ПРАВАЯ LWR | 10A | 2003-2007: Правая фара (ближний свет) |
| 46 | ДРЛ №2 | 20A | 1999-2002: Предохранители "ГОЛОВКА ЛЕВАЯ LWR", "ГОЛОВКА ПРАВАЯ LWR", "ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ", "ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ" |
| 46 | ГОЛОВКА ЛЕВАЯ LWR | 10A | 2003-2007: Левая фара (ближний свет) |
| 47 | EFI2 | 7.5A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 48 | ST | 7.5A | Стартовая система |
| 49 | СМТ-ИГ | 10A | 1999–2001 годы: не используется; 2002-2007: Последовательная механическая коробка передач |
| 50 | ДРЛ №1 | 7.5A | 1999–2002 годы: не используется; 2003-2007: Система дневных ходовых огней. |
| 53 | MAIN | 40A | 1999-2002: Система стартера, предохранители "ДРЛ", "ДРЛ №2"; 2003-2007: Система стартера, предохранители "DRL NO.1", "ГОЛОВКА ЛЕВАЯ LWR", "ГОЛОВКА ПРАВАЯ LWR" |
| 54 | HTR | 40A | Система кондиционирования воздуха |
| 55 | ALT | 100A | Предохранители "AM1", "Д П/В", "P П/Вт", "DOOR", "STOP", "EHPS", "DEF", "TAIL1", "OBD", "HTR 40A" |

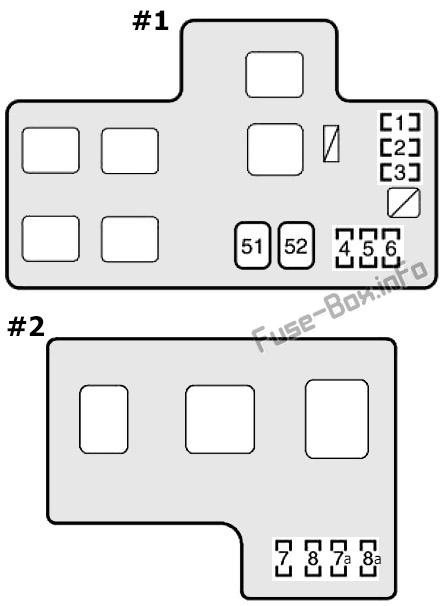

Блоки предохранителей в багажном отделении
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | - | 30A | Запасной предохранитель |
| 2 | - | 15A | Запасной предохранитель |
| 3 | - | 20A | Запасной предохранитель |
| 4 | ВЕНТИЛЯТОР РДИ | 30A | Электрические вентиляторы охлаждения |
| 5 | ABS1 | 20А/30А | Антиблокировочная система тормозов (1999-2002 гг. - 20А; 2003-2007 гг. - 30А) |
| 6 | КДС ВЕНТИЛЯТОР | 30A | Электрические вентиляторы охлаждения |
| 7 | ГОЛОВКА ЛЕВАЯ ВЕРХНЯЯ | 10A | Левая фара (дальний свет) |
| 8 | ГОЛОВКА ПРАВАЯ ВЕРХНЯЯ | 10A | Правая фара (дальний свет) |
| 7a | ГОЛОВКА ЛЕВАЯ LWR | 10A | 1999-2002: Левая фара (ближний свет); 2003-2007: не используется |
| 8a | ГОЛОВКА ПРАВАЯ LWR | 10A | 1999-2002: Правая фара (ближний свет); 2003-2007: не используется |
| 51 | ABS2 | 40А/50А | Антиблокировочная система тормозов (1999-2002 гг. - 40А; 2003-2007 гг. - 50А) |
| 52 | EHPS | 50A | Система гидроусилителя руля |
