Предохранители и реле Toyota Paseo (L50, 1995-1999)
Схемы относятся к указанным годам и вариантам Toyota Paseo (L50, 1995-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Paseo 1995-1999 гг.
Предохранитель прикуривателя (розетки) в Toyota Paseo это предохранитель №21 "CIG&RADIO" в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

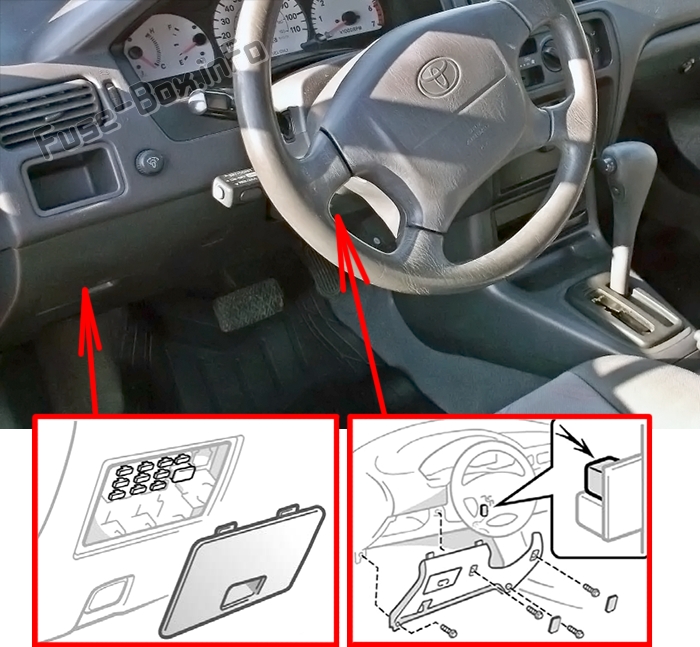

Расположение блока предохранителей
Он находится за крышкой слева и под рулем. В правом боковом креплении тоже есть один предохранитель, и для доступа к нему надо снять панель под рулем.

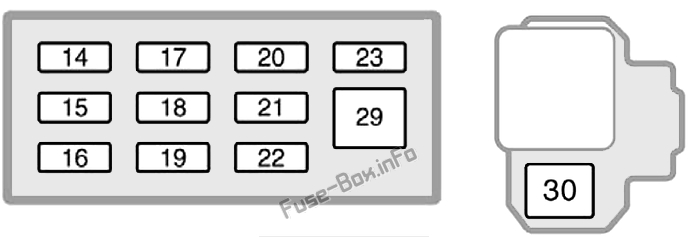

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 14 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач |
| 15 | A/C | 10A | Система кондиционирования воздуха |
| 16 | TAIL | 15A | Задние фонари, габаритные огни, подсветка номерного знака, подсветка приборной панели, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки и открытой двери), фонари заднего хода, обогреватель заднего стекла, система дневных ходовых огней |
| 18 | TURN | 7.5A | 1995-1997: указатели поворота, аварийные мигалки; 1998-1999: указатели поворота |
| 19 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 20 | ЭБУ-ИГ | 5A | Антиблокировочная система тормозов, система кондиционирования воздуха, система управления блокировкой переключения передач |
| 21 | CIG&RADIO | 15A | Прикуриватель, автомагнитола, часы, противоугонная система, система управления блокировкой переключения передач |
| 22 | IGN | 5A | Система зарядки, сигнальная лампа разряда, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | ЭБУ-Б | 5A | Сигнальная лампа подушек безопасности SRS, преднатяжители ремней безопасности, система дневных ходовых огней |
| 29 | DEF | 30А/40А | Обогрев заднего стекла |
| 30 | PWR | 30A | Электрические стеклоподъемники, система блокировки дверей с электроприводом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

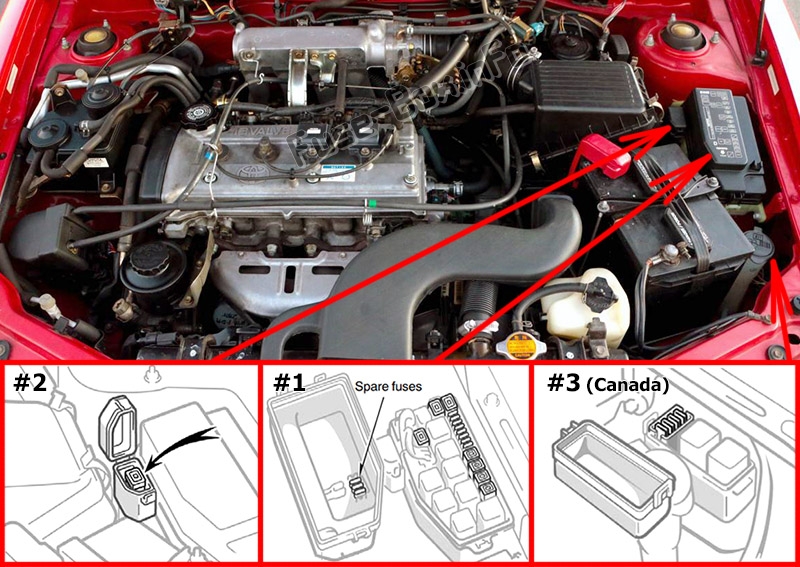

Расположение блока предохранителей
Рядом с аккумулятором есть два или три блока предохранителей.

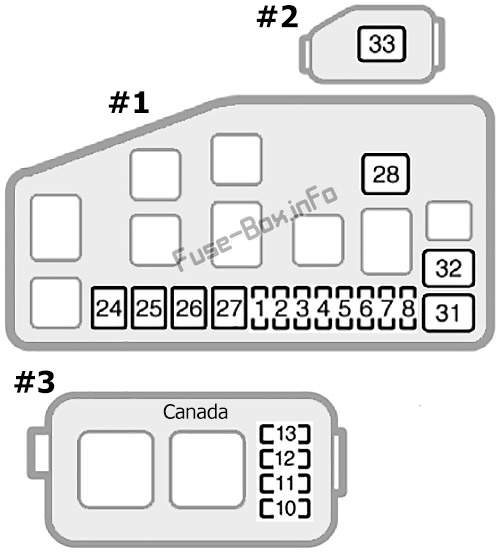

Схема блока предохранителей
| № | Name | Amp | |
|---|---|---|---|
| 1 | ГОЛОВА (ЛЕВАЯ) | 10A | США: левая фара |
| 1 | DRL | 5A | Канада: система дневных ходовых огней |
| 2 | ГОЛОВА (ПРАВАЯ) | 10A | США: правая фара |
| 3 | AM2 | 15A | Система зажигания, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера |
| 4 | HAZ-РОГ | 15A | 1995-1997: Звуковые сигналы, указатели поворота, аварийные мигалки, система защиты от угона; 1998–1999: Звуковые сигналы, аварийные мигалки, система защиты от угона. |
| 5 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | DOME | 10A | Индивидуальные фонари, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, система защиты от кражи, система дневных ходовых огней |
| 7 | БД-II | 7.5A | Бортовая система диагностики |
| 8 | АЛЬТ-С | 5A | Система зарядки |
| 10 | ГОЛОВКА (ПРАВАЯ-LWR) | 10A | Канада: правая фара (ближний свет) |
| 11 | ГОЛОВКА (LH-LWR) | 10A | Канада: левая фара (ближний свет) |
| 12 | ГОЛОВКА (ПРАВАЯ-UPR) | 10A | Канада: правая фара (дальний свет) |
| 13 | ГОЛОВКА (ЛЕВАЯ-UPR) | 10A | Канада: левая фара (дальний свет) |
| 24 | КДС ВЕНТИЛЯТОР | 30A | Электрический вентилятор охлаждения |
| 25 | РАД ВЕНТИЛЯТОР | 30A | Электрический вентилятор охлаждения |
| 26 | НАГРЕВАТЕЛЬ | 40A | Система кондиционирования воздуха, предохранитель "A/C" |
| 27 | ДИММЕР | 30A | Канада: предохранители «HEAD RH (Lo)», «HEAD LH (Lo)», «HEAD RH (Hi)» и «HEAD LH (Hi)». |
| 28 | MAIN | 30A | Стартовая система |
| 31 | ABS | 60A | Антиблокировочная тормозная система |
| 32 | AM1 | 40А/50А | Предохранители "DEF", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "ЭБУ-ИГ", "TURN", "IGN", "CIG&RADIO" и "PWR" |
| 33 | ALT | 100A | "ABS", "STOP", "TAIL", "ЭБУ-Б", "DEF", "AM1", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "ЭБУ-ИГ", "TURN", "IGN" и " предохранители PWR |
