Предохранители и реле Toyota Previa (1995-1997)
Схемы относятся к указанным годам и вариантам Toyota Previa (1995-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Previa 1995-1997 гг.
Предохранитель прикуривателя (розетки) в Toyota Previa Это предохранитель №17 «CIG» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

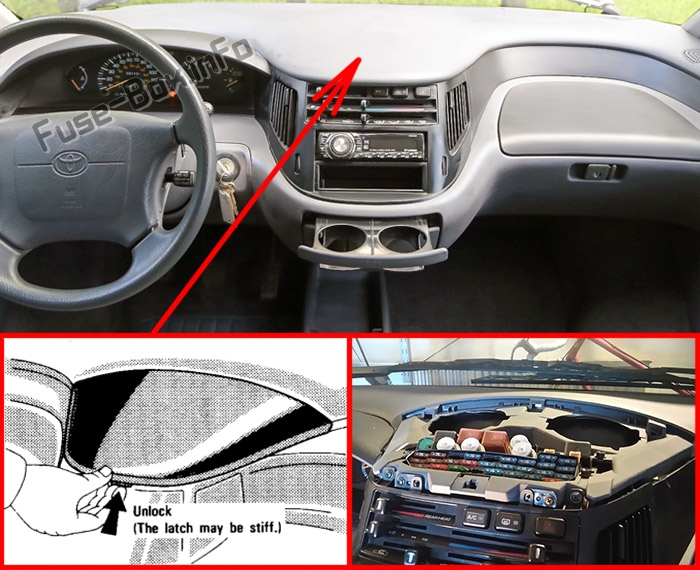

Расположение блока предохранителей
Он расположен под крышкой в верхней части приборной панели.

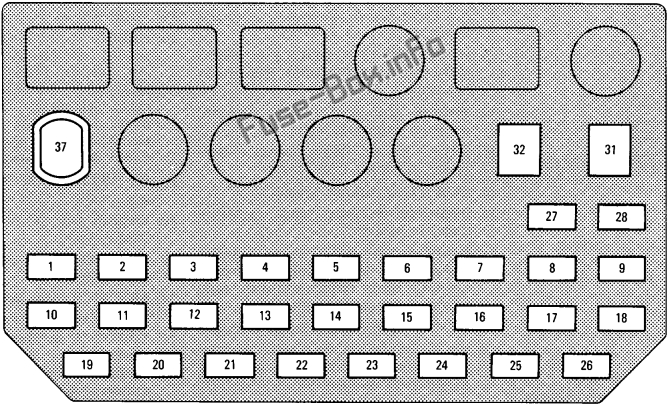

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ST | 7.5A | Стартовая система |
| 2 | IGN | 7.5A | Система зарядки, сигнальная лампа разрядки, система контроля выбросов, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS |
| 3 | OBD | 7.5A | Бортовая система диагностики |
| 4 | FOG | 20A | Передние противотуманные фары |
| 5 | Т/М АКК | 7.5A | Индикатор переключения автоматической коробки передач |
| 6 | TAIL | 15A | Задние фонари, габаритные огни, боковые габаритные огни, подсветка номерного знака, подсветка панели приборов |
| 7 | HAZ-РОГ | 15A | Аварийные мигалки, сирены, указатели поворота |
| 8 | ГОЛОВА (ЛЕВАЯ) | 15A | США: левая фара |
| 8 | ГОЛОВА (LH-L WR) | 10A | Канада: левая фара |
| 9 | ГОЛОВА (ПРАВАЯ) | 15A | США: правая фара |
| 9 | ГОЛОВКА (ПРАВАЯ-LWR) | 10A | Канада: правая фара |
| 10 | ДВИГАТЕЛЬ | 7.5A | Система зарядки, система контроля выбросов |
| 11 | РАДИО | 7.5A | Радио, кассетный магнитофон, проигрыватель компакт-дисков |
| 12 | ST-A | 7.5A | Стартовая система |
| 13 | STOP | 20A | Стоп-сигналы, антиблокировочная система тормозов |
| 14 | DOME | 15A | Внутреннее освещение, освещение багажного отделения, часы, сигнальная лампа открытой двери, радио, кассетный магнитофон, проигрыватель компакт-дисков |
| 15 | УДАЛЕНИЕ ТУМАНА | 15A | Обогрев заднего стекла |
| 16 | ЭБУ-Б | 15A | Антиблокировочная тормозная система, автоматическая коробка передач с электронным управлением |
| 17 | CIG | 15A | Прикуриватель, цифровой дисплей часов, зеркала заднего вида с электроприводом, противоугонная система, система подушек безопасности SRS, система блокировки переключения передач автоматической коробки передач |
| 18 | EFI | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 19 | TURN | 7.5A | Сигнальные огни поворота |
| 20 | ИЗМЕРЯТЬ | 10A | Приборы и счетчики, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп разгрузки и открытых дверей), фонари заднего хода, система ускоренной автоматической коробки передач, обогреватель заднего стекла, электрический задний люк в крыше, электрические стеклоподъемники, система блокировки дверей с электроприводом |
| 21 | FR-WIPER | 30A | Стеклоочистители и омыватели лобового стекла |
| 22 | ДВИГАТЕЛЬ | 15A | Система автоподачи моторного масла |
| 23 | RR-WIPER | 15A | Стеклоочиститель и омыватель заднего стекла |
| 24 | A/C | 15A | Система охлаждения кондиционера, холодильник |
| 25 | ЭБУ-ИГ | 15A | Система круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная система тормозов, противоугонная система |
| 26 | FR-ШАЙБА | 10A | Мотор омывателя ветрового стекла |
| 27 | ГОЛОВКА (ЛЕВАЯ-UPR) | 10A | Канада: левая фара |
| 28 | ГОЛОВКА (ПРАВАЯ-UPR) | 10A | Канада: правая фара |
| 31 | DOOR | 30A | Система дверных замков с электроприводом, система защиты от кражи |
| 32 | СИЛА | 30A | Электрический задний люк, электрические стеклоподъемники |
| 37 | FR-HTR | 40А КБ | Система управления кондиционером (автоматический выключатель) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

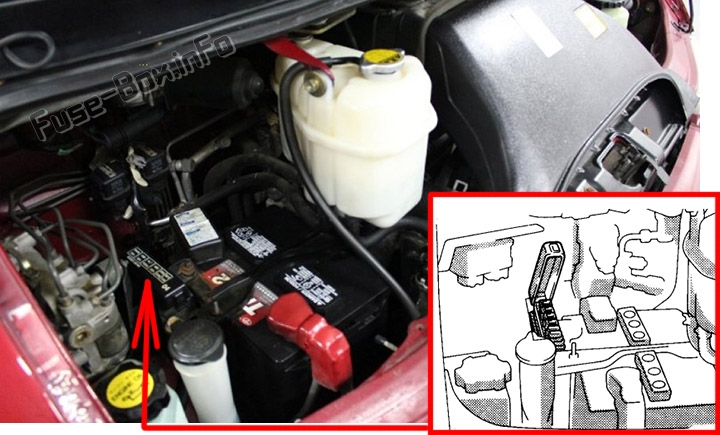

Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором.

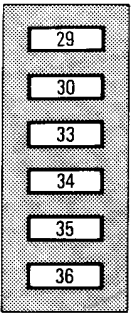

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 29 | АЛЬТ-С | 7.5A | Система зарядки |
| 30 | AM2 | 20A | Система зарядки, сигнальная лампа разрядки, система контроля выбросов, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 33 | ABS | 60A | Антиблокировочная тормозная система |
| 34 | ALT | 100A | Предохранители "ABS", "AM1", "STOP", "УДАЛЕНИЕ ТУМАНА", "FOG", "ЭБУ-Б", "TAIL", "A/C" и "RR A/C", а также "FR-HTR" автоматический выключатель |
| 35 | AM1 | 50A | Предохранители "ДВИГАТЕЛЬ", "ИЗМЕРЯТЬ", "TURN", "FR-WIPER", "ЭБУ-ИГ", "A/C", "РАДИО", "CIG", "ST", "СИЛА" и "DOOR" |
| 36 | MAIN | 50A | Предохранители "HAZ-РОГ", "DOME", "ГОЛОВА (ЛЕВАЯ)", "ГОЛОВА (ПРАВАЯ)" и "EFI" |
