Предохранители и реле Toyota Prius (XW11, 2000-2003)

Схемы относятся к указанным годам и вариантам Toyota Prius (XW11, 2000-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Тойота Приус 2000-2003 гг.

Расположение предохранителей Тойота Приус 2000-2003 гг.

Предохранитель прикуривателя (розетки) в Toyota Prius Это предохранитель №10 «CIG» в блоке предохранителей панели приборов.

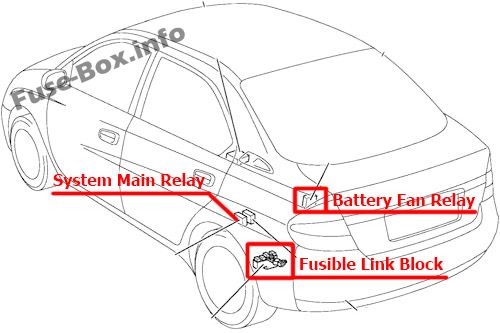

Обзор салона

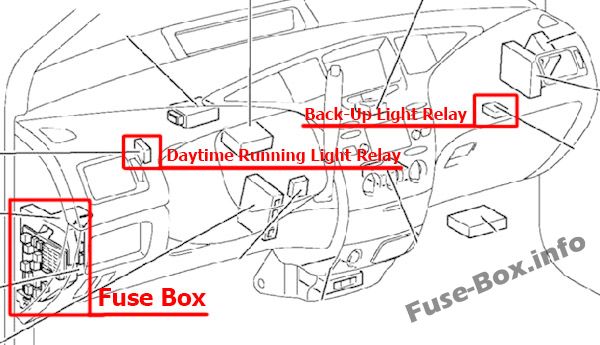

Обзор салона

Обзор салона

Блок предохранителей в салоне

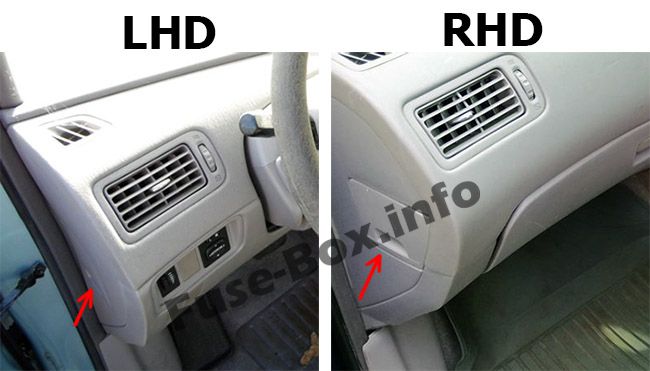

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны панели приборов, за крышкой.Расположение блока предохранителей

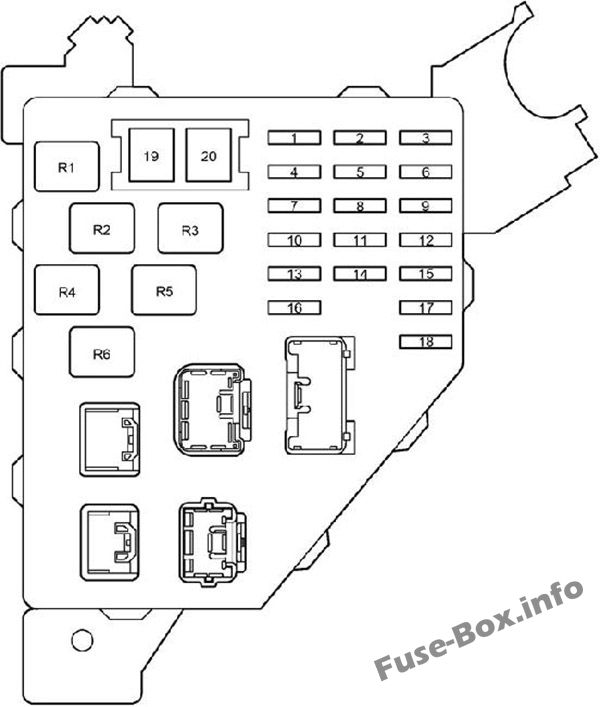

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в салоне
№NameAmpСхема
1ПАНЕЛЬ5Аудиосистема, подсветка пепельницы, система регулировки уровня света фар, аварийная сигнализация
2ИЗМЕРЯТЬ10Прибор и счетчик, аварийная мигалка, обогреватель заднего стекла, индикатор напоминания об обслуживании и предупреждающие зуммеры, фонарь заднего хода, система стеклоподъемников, система кондиционирования воздуха
3HTR10Система кондиционирования воздуха
4TAIL7.5Габаритные огни, задние фонари, подсветка номерного знака, боковые габаритные огни
5ЭБУ-ИГ5Система кондиционирования воздуха, антиблокировочная система тормозов, электроусилитель руля, система дневных ходовых огней
6STOP15Стоп-сигналы, высокие стоп-сигналы, антиблокировочная система тормозов
7ACC10Сигнальная лампа антиблокировочной тормозной системы, часы, аудиосистема, мультиинформационный дисплей, система блокировки переключения передач
8ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ30Стеклоочиститель
9ЭБУ-Б7.5Система кондиционирования воздуха, система дневных ходовых огней, система электроусилителя руля, система иммобилайзера гибридного автомобиля.
10CIG15Розетка
11ШАЙБА15Шайба
12DOOR30Система дверных замков с электроприводом
13СРС АСС10Подушки безопасности SRS, преднатяжители ремней безопасности
14---
15БД II7.5Бортовая система диагностики
16---
17PWR120Система электростеклоподъемников
18AM15Предохранители "ACC", "CIG", "СРС АСС", "ШАЙБА", "HTR", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ЭБУ-ИГ" и "ИЗМЕРЯТЬ"
19DEF40Обогрев заднего стекла
20СИЛА30Электрические стеклоподъемники
Реле
R1Зажигание (IG1)
R2Задние фонари (ХВОСТ)
R3Вспомогательное реле (ACC)
R4-
R5Силовое реле (электростеклоподъемники)
R6Обогрев заднего стекла (DEF)

Блок плавких вставок

Блок плавких вставок

№NameAmpСхема
1постоянный/постоянный ток-S5Инвертор и преобразователь
2MAIN120"постоянный/постоянный ток", "БАТТ ВЕНТИЛЯТОР", "HORN", "ПОВОРОТ-HAZ", "DOME", "THRO", "EFT, "AM2", "ABS №2", "ABS №3", Предохранители "постоянный/постоянный ток-S", "HV", "HEAD"
3---

Блоки предохранителей в моторном отсеке

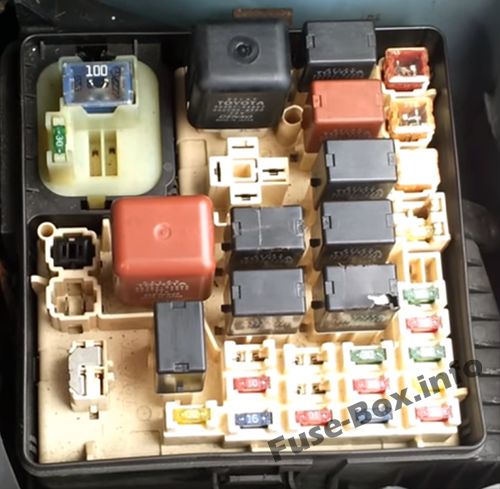

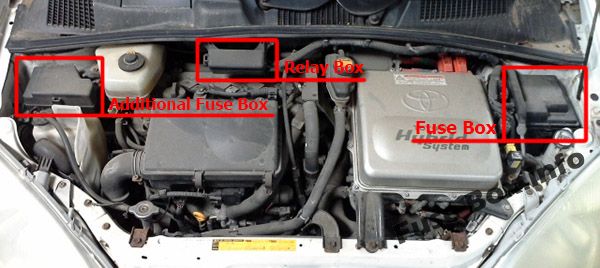

Расположение блока предохранителей

Расположение блока предохранителей

Расположение блока предохранителей

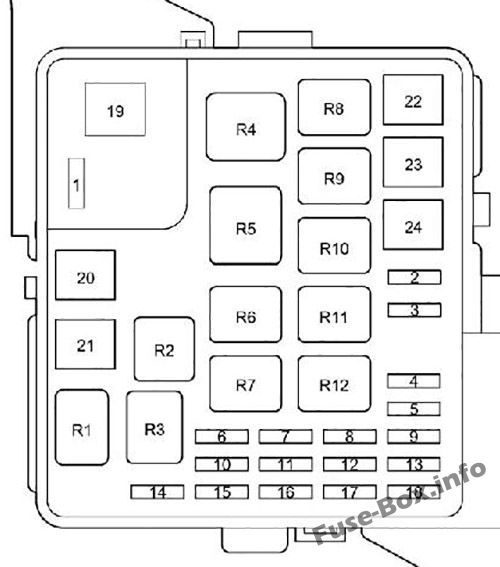

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№NameAmpСхема
1---
2---
3---
4КДС ВЕНТИЛЯТОР30Система кондиционирования воздуха
5HORN10Horn
6---
7ГОЛОВА ПРИВЕТ (ПРАВАЯ)10с дневным ходовым огнем: Правая фара (дальний свет)
8AM215Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера гибридного автомобиля
9THRO15Электронная система управления дроссельной заслонкой
10ГОЛОВА (ПРАВАЯ)10Правая фара
10ГОЛОВКА LO (ПРАВАЯ)10с дневным ходовым огнем: Правая фара (ближний свет)
11ГОЛОВА ПРИВЕТ (ЛЕВАЯ)10с дневными ходовыми огнями: Левая фара (дальний свет)
12БАТТ ВЕНТИЛЯТОР10Вентилятор охлаждения аккумулятора
13АБС №320Гидравлический усилитель тормозов
14HV20Гибридная система
15EFI15Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16ГОЛОВА (ЛЕВАЯ)10Левая фара
16ГОЛОВА LO (ЛЕВАЯ)10с дневным ходовым огнем: Левая фара (ближний свет)
17DOME15Аудиосистема, мультиинформационный дисплей, освещение салона, освещение багажника, стеклоподъемники, беспроводная система дистанционного управления
18ПОВОРОТ-HAZ10Указатель поворота, аварийная сигнализация
19постоянный/постоянный ток100Реле ACC, реле IG1, реле TAIL, "ABS №4", "HTR1", "HTR2", "ABS №1", "HTR3", "EMPS", "КДС ВЕНТИЛЯТОР", "RDI", "HTR Предохранители ", БД II", "ЭБУ-Б", "STOP", "PWR1", "СИЛА", "DOOR", "DEF", "AM1"
20HEAD30с дневными ходовыми огнями: Система дневных ходовых огней
20КОРОТКИЙ PIN-код-без дневных ходовых огней: короткий штифт
21---
22HTR50Система кондиционирования воздуха
23RDI30Электрический вентилятор охлаждения
24АБС №230Гидравлический усилитель тормозов
Реле
R1с дневными ходовыми огнями: Диммер (DIM)
без дневных ходовых огней: короткий штифт
R2Фара (ГОЛОВНАЯ)
R3Топливный насос (Реле размыкания цепи (C/OPN))
R4Обогреватель (HTR)
R5с дневными ходовыми огнями: короткий штифт
R6Блок управления двигателем (EFI)
R7Муфта компрессора кондиционера (CLR MG)
R8Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
R9Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2)
R10Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3)
R11Зажигание (IG2)
R12Horn

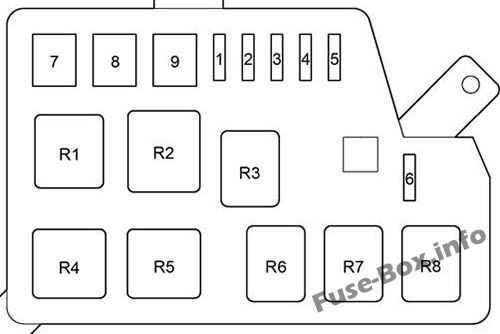

Дополнительный блок предохранителей

Дополнительный блок предохранителей

Дополнительный блок предохранителей в моторном отсеке
№NameAmpСхема
1АБС №410Антиблокировочная тормозная система
2ГТР №130Система кондиционирования воздуха
3---
4ГТР №230Система кондиционирования воздуха
5---
6DRL7.5Система дневных ходовых огней
7HTR350Система кондиционирования воздуха
8ЭМ ПС50Электроусилитель руля
9АБС №140Антиблокировочная тормозная система
Реле
R1Дневной ходовой свет (ДХО)
R2Антиблокировочная тормозная система (ABS SOL)
R3(Кондиционер, Вт/П)
R4Электроусилитель руля (EMPS)
R5Система кондиционирования воздуха (HTR3)
R6-
R7Система кондиционирования воздуха (HTR1)
R8Система кондиционирования воздуха (HTR2)

Релейная коробка

Релейная коробка

№Реле
R1(ГИДРО МТР №1)
R2(ГИДРО МТР №2)
R3-
R4(ИГКТ)
