Предохранители и реле Toyota Prius (XW20, 2004-2009)
Схемы относятся к указанным годам и вариантам Toyota Prius (XW20, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Тойота Приус 2004-2009 гг.
Предохранители прикуривателя (розетки) в Toyota Prius являются предохранители № 12 «АСС-Б», № 23 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» и № 29 «PWR ВЫХОД FR» в блоке предохранителей панели приборов.
Оглавление

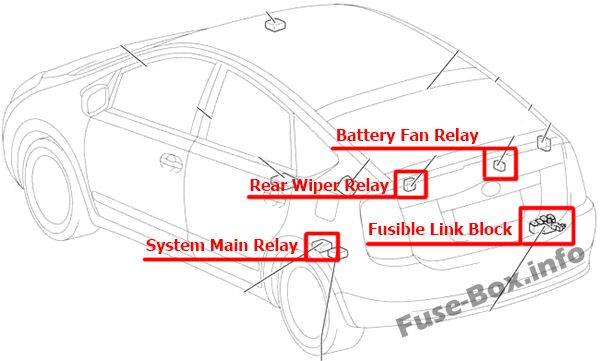

Обзор салона

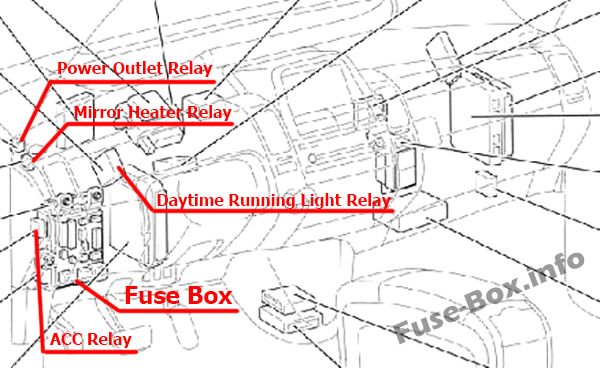

Обзор салона
Блок предохранителей в салоне

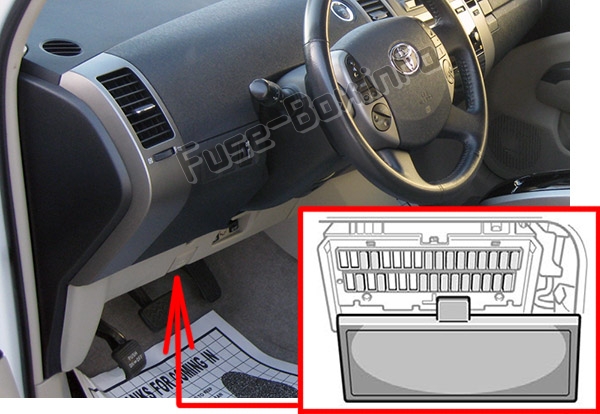

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов со стороны водителя, под крышкой.

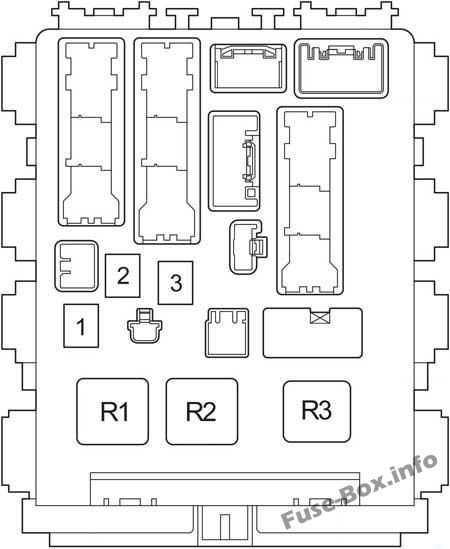

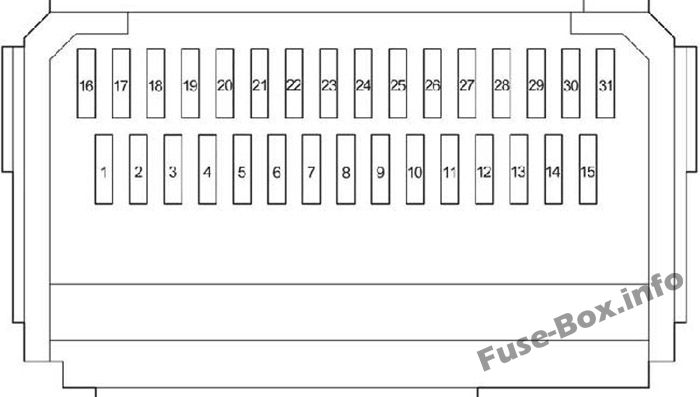

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | М/ХТР | 15 | Обогрев наружного зеркала заднего вида |
| 3 | WIP | 30 | Стеклоочиститель |
| 4 | РР НЗП | 15 | Задний стеклоочиститель |
| 5 | WSH | 20 | Шайба |
| 6 | ЭБУ-ИГ | 7.5 | Система Smart Key, электрические стеклоподъемники, сенсорный экран, электроусилитель руля, противоугонная система |
| 7 | ИЗМЕРЯТЬ | 10 | Прибор и счетчик, фонари заднего хода, аварийная сигнализация, электрические стеклоподъемники |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | STOP | 7.5 | Стоп-сигналы |
| 10 | - | - | - |
| 11 | DOOR | 25 | Система дверных замков с электроприводом |
| 12 | АСС-Б | 25 | Предохранители "POWER OUTLET", "ACC" |
| 13 | ЭБУ-Б | 15 | Мультиинформационный дисплей, электрические стеклоподъемники, система кондиционирования |
| 14 | - | - | - |
| 15 | AM1 | 7.5 | Гибридная система |
| 16 | TAIL | 10 | Задние фонари, подсветка номерных знаков, габаритные огни |
| 17 | ПАНЕЛЬ | 7.5 | Мультиинформационный дисплей, часы, аудиосистема, подсветка приборной панели |
| 18 | Кондиционер (HTR) | 10 | Система кондиционирования воздуха |
| 19 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 20 | - | - | - |
| 21 | - | - | - |
| 22 | - | - | - |
| 23 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 24 | ACC | 7.5 | Аудиосистема, мультиинформационный дисплей, часы |
| 25 | - | - | - |
| 26 | - | - | - |
| 27 | - | - | - |
| 28 | - | - | - |
| 29 | PWR ВЫХОД FR | 15 | Розетка |
| 30 | IGN | 7.5 | Гибридная система, гибридная система иммобилайзера, подушки безопасности SRS |
| 31 | - | - | - |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | PWR | 30 | Электрические стеклоподъемники |
| 2 | DEF | 40 | Обогрев заднего стекла |
| 3 | - | - | - |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | мигалка |

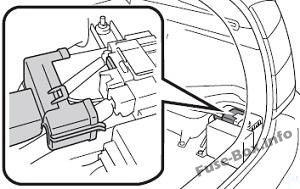

Блок плавких вставок
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ДС/ДС-С | 5 | Инвертор и преобразователь |
| 2 | MAIN | 120 | Гибридная система |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

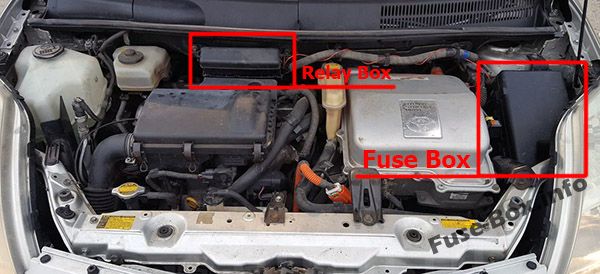

Расположение блока предохранителей

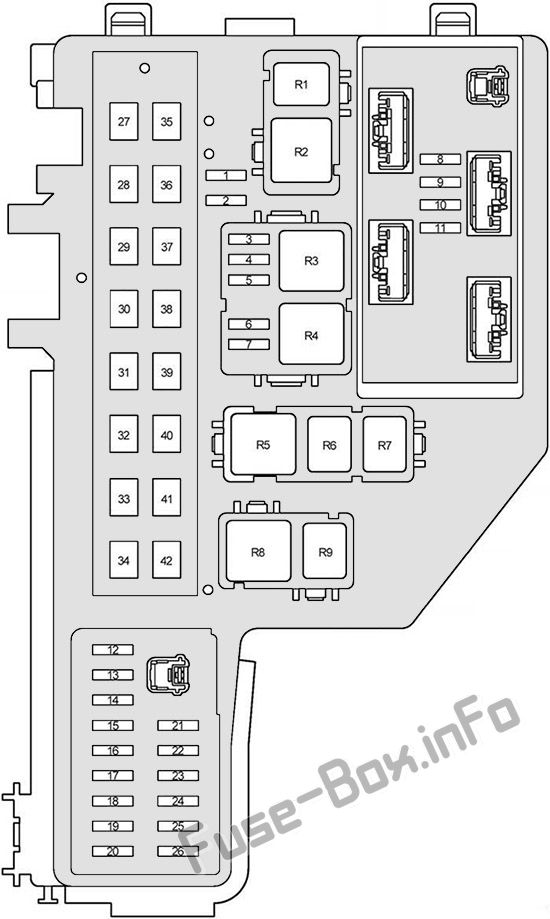

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАПАСНОЙ | 30 | Запасной |
| 2 | ЗАПАСНОЙ | 15 | Запасной |
| 3 | DRL | 7.5 | Система дневных ходовых огней |
| 4 | H-LP LO RH | 10 | с галогенной фарой: Правая фара (ближний свет) |
| 4 | H-LP LO RH | 15 | с разряженной фарой: Правая фара (ближний свет) |
| 5 | H-LP LO LH | 10 | с галогенной фарой: Левая фара (ближний свет) |
| 5 | H-LP LO LH | 15 | с разряженной фарой: Левая фара (ближний свет) |
| 6 | H-LP HI RH | 10 | Правая фара (дальний свет) |
| 7 | H-LP HI LH | 10 | Левая фара (дальний свет) |
| 8 | EFI | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | AM2 | 15 | Предохранитель "IGN", система зажигания |
| 10 | HORN | 10 | Horn |
| 11 | HEV | 20 | Гибридная система |
| 12 | P CON ГЛАВНЫЙ | 7.5 | Система контроля парковки, система иммобилайзера гибридного автомобиля |
| 13 | П КОН МТР | 30 | 2003-2004: Система контроля парковки |
| 13 | АБС-1 | 25 | 2003-2009: Антиблокировочная система тормозов |
| 14 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 15 | БАТТ ВЕНТИЛЯТОР | 10 | Вентилятор охлаждения аккумулятора |
| 16 | HAZ | 10 | Указатель поворота, аварийная сигнализация |
| 17 | DOME | 15 | Аудиосистема, внутреннее освещение, интеллектуальная система входа и запуска, приборная панель и счетчик, указатели поворота, освещение багажного отделения, часы |
| 18 | АБС ГЛАВНАЯ3 | 15 | Антиблокировочная тормозная система |
| 19 | АБС ОСНОВНОЙ2 | 10 | Антиблокировочная тормозная система |
| 20 | АБС ГЛАВНАЯ1 | 10 | Антиблокировочная тормозная система |
| 21 | противотуманные фары | 15 | Противотуманные огни |
| 22 | ЧС Ж/П | 10 | ЧС Ж/П |
| 23 | AMP | 30 | Аудио система |
| 24 | ПТК ХТР2 | 30 | PTC-нагреватель |
| 25 | ПТК HTR1 | 30 | PTC-нагреватель |
| 26 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 27 | - | - | - |
| 28 | - | - | - |
| 29 | P/I | 60 | Предохранители "AM2", "HEV", "EFI", "HORN" |
| 30 | ГЛАВНАЯ ГЛАВНАЯ | 40 | Реле фар |
| 31 | - | - | - |
| 32 | АБС-1 | 30 | Реле АБС МТР |
| 33 | АБС-2 | 30 | Антиблокировочная тормозная система |
| 34 | - | - | - |
| 35 | постоянный/постоянный ток | 100 | Реле PWR, реле T-LP, реле IG1, "АСС-Б", "ESP", "HTR", "RDI", "ПС ХТР", "PWR ВЫХОД FR", "ЭБУ-Б", "OBD", Предохранители "STOP", "DOOR", "ПЕРЕДНЯЯ ДВЕРЬ", "DEF", "AM1" |
| 36 | - | - | - |
| 37 | - | - | - |
| 38 | ПС ХТР | 50 | Кондиционер |
| 39 | RDI | 30 | Блок управления двигателем, вентилятор радиатора и вентилятор конденсатора, гибридная система TOYOTA |
| 40 | HTR | 40 | Кондиционер, гибридная система TOYOTA |
| 41 | ESP | 50 | ESP |
| 42 | - | - | - |
| Реле | |||
| R1 | Антиблокировочная система тормозов (АБС №2) | ||
| R2 | Антиблокировочная тормозная система (ABS MTR 2) | ||
| R3 | Фара (H-LP) | ||
| R4 | Диммер | ||
| R5 | Система контроля парковки (П КОН МТР) | ||
| R6 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №3) | ||
| R7 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №2) | ||
| R8 | Антиблокировочная тормозная система (ABS MTR) | ||
| R9 | Антиблокировочная система тормозов (АБС №1) |

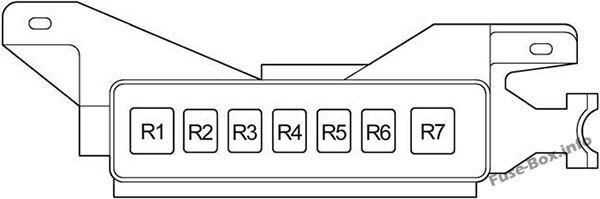

Релейная коробка
| № | Реле |
|---|---|
| R1 | ПС ХТР |
| R2 | Противотуманные фары |
| R3 | Нагреватель PTC (ПТК HTR1) |
| R4 | Нагреватель PTC (ПТК ХТР2) |
| R5 | Система дневных ходовых огней (DRL №4) |
| R6 | ЧС Ж/П |
| R7 | - |
