Предохранители и реле Toyota Prius (XW30, 2010-2015)

Схемы относятся к указанным годам и вариантам Toyota Prius (XW30, 2010-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Тойота Приус 2010-2015

Предохранители прикуривателя (розетки) в Toyota Prius являются предохранители №1 «CIG» и №3 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей приборной панели.

Оглавление

Обзор салона

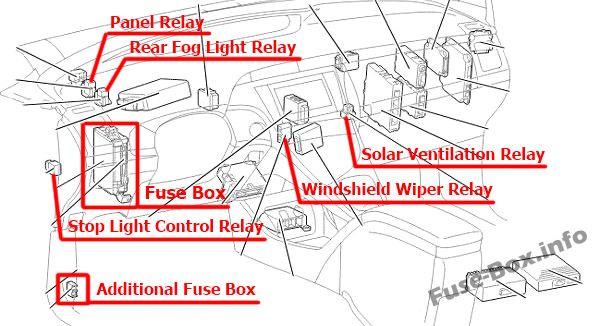

Автомобили с левым рулем Обзор салона

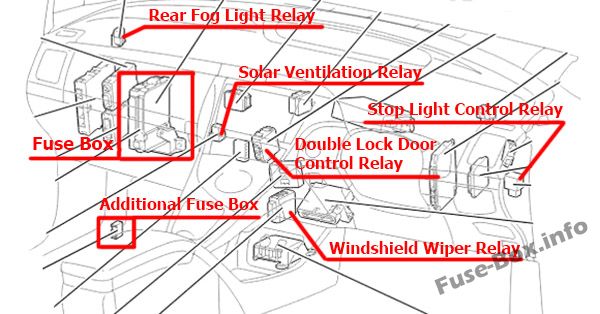

Автомобили с правым рулем Обзор салона

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (слева).
Автомобили с левым рулем: Откройте крышку.
Автомобили с правым рулем: Снимите крышку и откройте крышку.
Расположение блока предохранителей

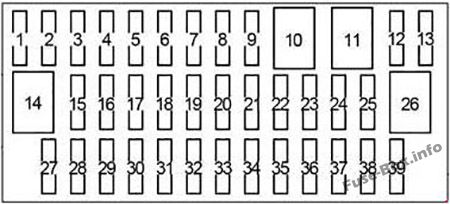

Схема блока предохранителей

Назначение предохранителей в салоне

№	Name	Amp	Схема
1	CIG	15	Розетки
2	ЭБУ-ACC	10	Мультиплексная система связи, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система, усовершенствованная система помощи при парковке, проекционный дисплей
3	ВЫХОД ЭЛЕКТРОПИТАНИЯ	15	Розетки
4	-	-	-
5	СИДЕНЬЕ HTR ПЕРЕДН.	10	Подогрев сиденья
6	-	-	-
7	СИДЕНЬЕ HTR FL	10	Подогрев сиденья
8	ДВЕРЬ №1	25	Система дверных замков с электроприводом
9	-	-	-
10	PSB	30	Система предварительного столкновения
11	СИДЕНЬЕ PWR ПЕРЕДН.	30	Сиденье с электроприводом
12	ДВУМЯ ЗАМОК	25	RHD: двойная блокировка
13	противотуманные фары	15	До декабря 2011 г.: передние противотуманные фары.
13	противотуманные фары	7.5	С декабря 2011: Передние противотуманные фары.
14	СИДЕНЬЕ PWR FL	30	Сиденье с электроприводом
15	OBD	7.5	Бортовая система диагностики
16	-	-	-
17	РР противотуманные фары	7.5	Задние противотуманные фары
18	-	-	-
19	STOP	10	Стоп-сигналы, высокий стоп-сигнал, тормозная система, система поддержки водителя, система оповещения о приближении автомобиля
20	-	-	-
21	P ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники
22	D ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники
23	-	-	-
24	ДВЕРЬ ЗАДН.	25	Электрические стеклоподъемники
25	ДВЕРЬ ПРАВ.	25	Электрические стеклоподъемники
26	S/КРЫША	30	Лунная крыша
27	ЭБУ-ИГ №1	10	Электрические вентиляторы охлаждения, мультиплексная система связи, система оповещения о приближении автомобиля
28	ЭБУ-ИГ №2	10	Система поддержки водителя, система Pre-Collision, система LKA, внутреннее зеркало заднего вида, устройство открывания гаражных ворот, датчик скорости рыскания и перегрузки, тормозная система, электроусилитель руля, навигационная система, люк в крыше, система предупреждения о давлении в шинах, преднатяжители ремней безопасности, аудиосистема система, аварийные мигалки, указатели поворота, стеклоочистители, очиститель фар
29	-	-	-
30	ИЗМЕРЯТЬ	10	Система корректора фар, датчики и счетчики, аварийные мигалки, указатели поворота
31	A/C	10	Система кондиционирования воздуха, Солнечная система вентиляции, Дистанционная система кондиционирования воздуха
32	ШАЙБА	15	Омыватель ветрового стекла
33	РР НЗП	20	Стеклоочиститель и омыватель заднего стекла
34	WIP	30	Дворники
35	-	-	-
36	MET	7.5	Манометры и счетчики
37	IGN	10	Тормозная система, система помощи водителю, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье (ЭБУ и датчики), система управления питанием, система интеллектуальных ключей, индикатор непристегнутого ремня безопасности переднего пассажира
38	ПАНЕЛЬ	10	Система кондиционирования воздуха, персональный свет, трансмиссия, переключатель положения P, навигационная система, солнечная система вентиляции, система дистанционного кондиционирования воздуха, усовершенствованная система помощи при парковке, очиститель фар, индикатор непристегнутого ремня безопасности переднего пассажира, система выравнивания фар, освещение перчаточного ящика, часы, аудиосистема, переключатель MPH или км/ч
39	TAIL	10	Система регулировки угла наклона фар, габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, боковые габаритные огни

Дополнительный блок предохранителей

№	Name	Amp	Схема
1	НЗП №4	10	Круиз-контроль, динамический радиолокационный круиз-контроль, управление двигателем
2	-	-	-

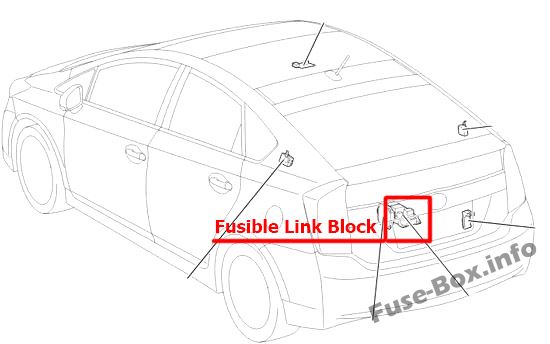

Блок плавких вставок

№	Name	Amp	Схема
1	MAIN	140	"постоянный/постоянный ток", "DRL", "AMP", "AMP №1", "AMP №2", "H-LP ВЫСОКИЙ ГЛАВНЫЙ", "EPS", "ABS MTR 1", "АБС МТР 2 ", "постоянный/постоянный ток-S", "P/I 2", "ЭБУ-Б2", "AM2", "ЭБУ-B3", "ПОВОРОТ И ХАЗ", "P CON ГЛАВНЫЙ", "КОРОТКИЙ PIN", Предохранители "АБС ГЛАВНЫЙ №1", "П-КОН МТР", "ПЕРВОЕ МАЯ", "ETCS", "IGCT", "П/И 1"

Блок предохранителей в моторном отсеке

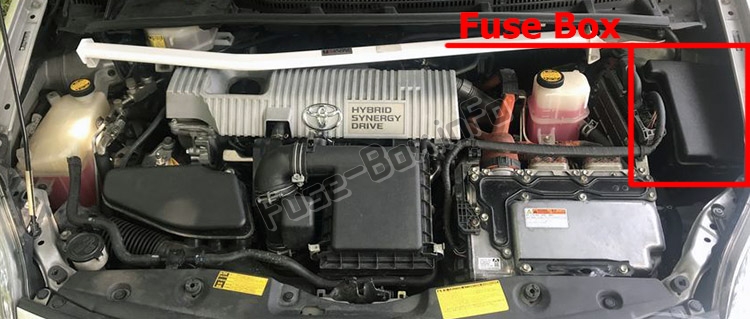

Расположение блока предохранителей

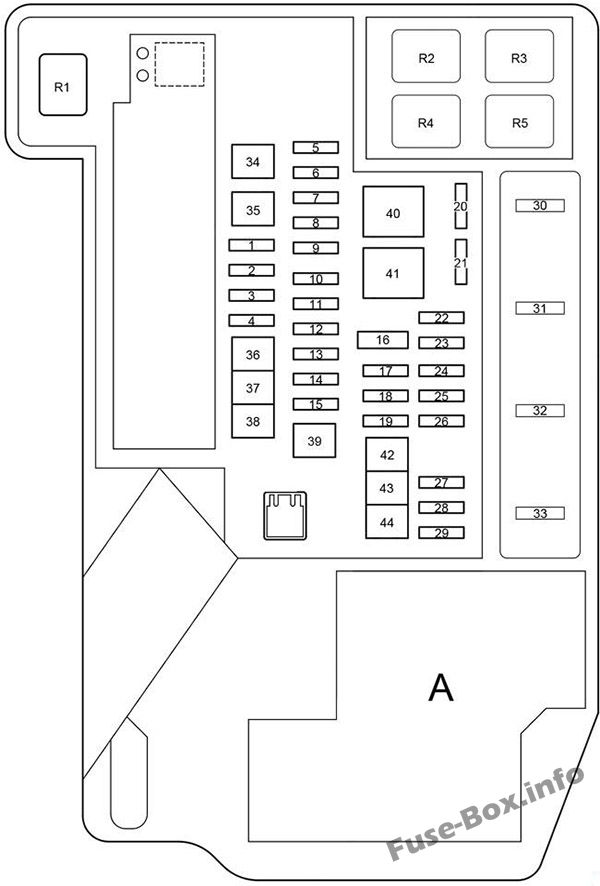

Схема блока предохранителей

До декабря 2011 г. Схема блока предохранителей

С декабря 2011 г. Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

№	Name	Amp	Схема
1	АБС ГЛАВНЫЙ №2	7.5	Антиблокировочная тормозная система
2	АНГЛ W/P	30	Система охлаждения
3	S-РОГ	10	Защита от кражи
4	-	-	-
5	АБС ГЛАВНЫЙ №1	20	Антиблокировочная тормозная система
6	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	ПОВОРОТ И ХАЗ	10	Сигнальные огни поворота
8	ЭБУ-B3	10	Система кондиционирования воздуха
9	ПЕРВОЕ МАЯ	10	Система Mayday
10	ЭБУ-Б2	7.5	Система смарт-ключей, гибридная система
11	AM2	7.5	Система управления питанием
12	P CON ГЛАВНЫЙ	7.5	Система переключения передач, переключатель положения P
13	постоянный/постоянный ток-S	5	Инвертор и преобразователь
14	IGCT	30	Предохранители "PCU", "IGCT №2", "IGCT №3"
15	AMP	30	До декабря 2011 г.: аудиосистема.
15	AMP №1	30	С декабря 2011 г.: аудиосистема.
16	КОРОТКИЙ PIN-код	-	Предохранители "ЭБУ-Б", "РАД №1", "КУПОЛ"
17	AMP №2	30	Аудиосистема, навигационная система
18	DRL	7.5	Дневные ходовые огни
19	H-LP ВЫСОКИЙ ГЛАВНЫЙ	20	Дальний свет фар, дневные ходовые огни
20	ИГКТ №3	10	Система охлаждения
21	EFI NO.2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI	10	Правая фара (дальний свет)
23	H-LP LH HI	10	Левая фара (дальний свет)
24	ЭБУ-Б	7.5	Система смарт-ключей, персональные фонари, датчики и счетчики, аварийные мигалки
25	DOME	10	Подсветка дверей, подсветка багажного отделения, личное освещение, внутреннее освещение, подсветка ног, подсветка туалетного столика, внутреннее зеркало заднего вида, устройство открывания гаражных ворот
26	РАД №1	15	Аудиосистема, навигационная система
27	МИР ХТР	10	Обогреватели наружных зеркал заднего вида
28	ИГКТ №2	10	Гибридная система, система переключения передач, система управления питанием, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU	10	Инвертор и преобразователь
30	IG2	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "MET", "IGN", система управления питанием
31	БАТТ ВЕНТИЛЯТОР	10	Вентилятор охлаждения аккумулятора
32	ЭФИ ГЛАВНАЯ	20	Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система охлаждения, предохранитель "EFI NO.2"
33	-	-	-
34	H-LP CLN	30	Очиститель фар
35	-	-	-
36	CDS	30	Электрические вентиляторы охлаждения
37	RDI	30	Электрические вентиляторы охлаждения
38	HTR	50	Система кондиционирования воздуха
39	П-КОН МТР	30	Система переключения передач, коробка передач
40	EPS	60	Электроусилитель руля
41	П/И 1	60	Предохранители "IG2", "ЭФИ ГЛАВНАЯ", "БАТТ ВЕНТИЛЯТОР"
42	АБС МТР 2	30	Антиблокировочная тормозная система
43	АБС МТР 2	30	Антиблокировочная тормозная система
44	P/I 2	40	Система переключения передач, звуковой сигнал, ближний свет фар, фонари заднего хода
45	H-LP LH LO	15	С декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO	15	С декабря 2011: Правая фара (ближний свет)

Реле
R1			Система охлаждения (АНГЛ W/P)
R2			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3)
R3			Привод переключения передач (П-КОН МТР)
R4			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
R5			Средство защиты от кражи (S-РОГ)
R6			Диммер/дневные ходовые огни (DIM/DRL)
R7			Контроль управления питанием (IGCT)
R8			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2)
R9			До декабря 2011 г.: - С декабря 2011 г.: дневные ходовые огни (ДХО).
R10			С декабря 2011 г.: -

Схема блока предохранителей

№	Name	Amp	Схема
1	постоянный/постоянный ток	125	Реле интеграции, реле "TAIL", реле "P/POINT", реле "ACC", реле "IG1 NO.1", реле "IG1 NO.2", реле "IG1 NO.3", "HTR", "RDI ", "CDS", "S-РОГ", "АНГЛ W/P", "АБС ГЛАВНЫЙ №2", "H-LP CLN", "противотуманные фары", "СИДЕНЬЕ PWR FL", "OBD", " СТОП», «ПРОТИВОТУМАННАЯ ЗАДНЯЯ», «БЛОКИРОВКА DBL», «СИДЕНЬЕ PWR FR», «ДВЕРЬ № 1», «PSB», «ДВЕРЬ D FR», «ДВЕРЬ P FR», «ДВЕРЬ RL», «ДВЕРЬ RR ", предохранители "S/КРЫША"
