Расположение предохранителей Toyota Prius C 2012-2017
Предохранитель прикуривателя (розетки) в Toyota Prius C Это предохранитель №15 «CIG» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

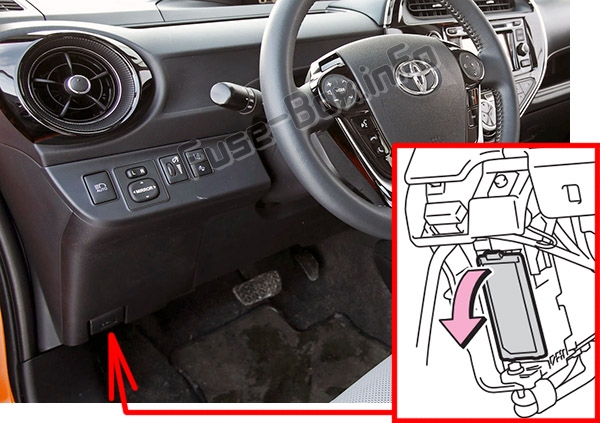

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

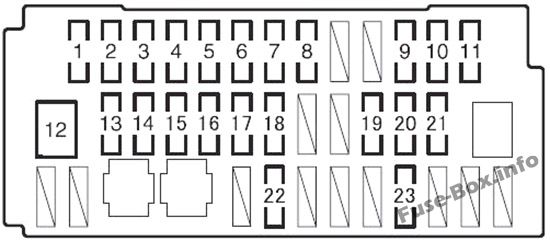

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, боковые габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, датчики и счетчики |
| 2 | ПАНЕЛЬ | 5 | Подсветка приборной панели |
| 3 | ДВЕРЬ П/П | 20 | Задний электростеклоподъемник (правая сторона) |
| 4 | ДВЕРЬ | 20 | Передний электростеклоподъемник (правая сторона) |
| 5 | ЭБУ-ИГ №1 | 5 | Обогрев заднего стекла, система предупреждения о давлении в шинах, главный ЭБУ кузова, тормозная система, система контроля устойчивости автомобиля, система дверных замков с электроприводом, система смарт-ключей |
| 6 | ЭБУ-ИГ №2 | 5 | Электроусилитель руля |
| 7 | HTR-IG | 7,5 | Система кондиционирования воздуха, нагреватель PTC |
| 8 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, аудиосистема, система управления блокировкой переключения передач, люк в крыше, запись данных управления и эксплуатации автомобиля, система оповещения о приближении автомобиля |
| 9 | ШАЙБА | 15 | Стеклоочистители и омыватели лобового стекла |
| 10 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Стеклоочистители и омыватели лобового стекла |
| 11 | СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 | Стеклоочистители и омыватели лобового стекла |
| 12 | P/W | 30 | Электростеклоподъемник |
| 13 | ДВЕРЬ П/Л | 20 | Задний электростеклоподъемник (левая сторона) |
| 14 | ДВЕРЬ Д | 20 | Передний электростеклоподъемник (левая сторона) |
| 15 | CIG | 15 | Розетка |
| 16 | ACC | 5 | Главный ЭБУ кузова, аудиосистема, наружные зеркала заднего вида, система управления блокировкой переключения передач |
| 17 | D/L | 25 | Система дверных замков с электроприводом |
| 18 | OBD | 7,5 | Бортовая диагностика |
| 19 | STOP | 7.5 | Стартерная система, система управления блокировкой переключения передач, система оповещения о приближении автомобиля, тормозная система, стоп-сигналы, высокорасположенный стоп-сигнал |
| 20 | AM1 | 7,5 | Стартовая система |
| 21 | ТУМАН FR | 15 | Передние противотуманные фары |
| 22 | S/КРЫША | 25 | Лунная крыша |
| 23 | S/HTR | 15 | Подогрев сидений, система кондиционирования |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

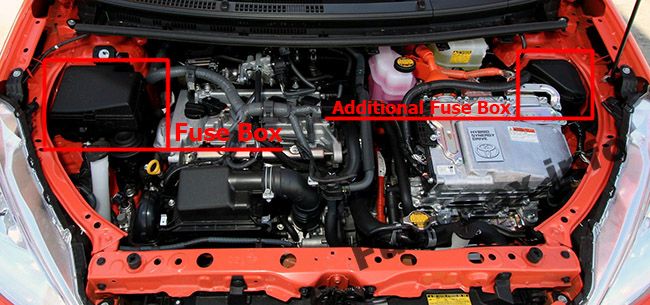

Расположение блока предохранителей
В моторном отсеке расположены два блока предохранителей – основной блок предохранителей находится с правой стороны, дополнительный блок – с левой стороны автомобиля.

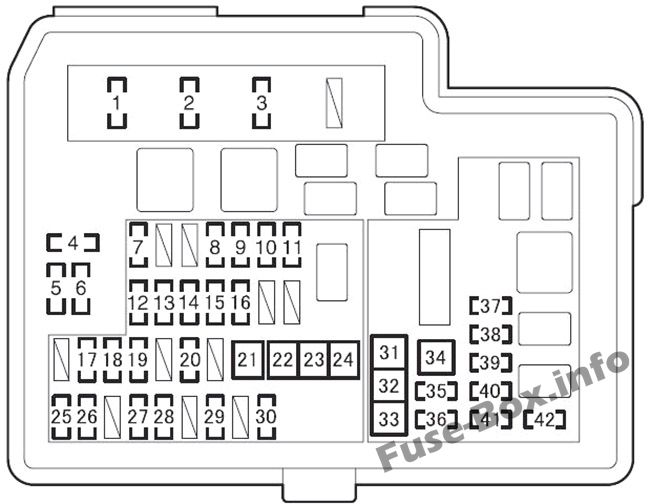

Схема блока предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | EFI- ГЛАВНЫЙ | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.2 |
| 2 | HORN | 10 | Horn |
| 3 | IG2 | 30 | ИГ2 №2, МЕТР. IGN |
| 4 | ЗАПАСНОЙ | 7,5 | Запасной предохранитель |
| 5 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 6 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 7 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 9 | H-LP LH-LO | 10 | Левая фара (ближний свет), приборная панель и счетчики |
| 10 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 11 | H-LP LH-HI | 10 | Левая фара (дальний свет), приборная панель и счетчики |
| 12 | IG2 NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, рулевые переключатели, тормозная система, система запуска, система интеллектуального ключа, система классификации пассажиров, система подушек безопасности SRS |
| 13 | DOME | 15 | Аудиосистема, управление автомобилем и запись рабочих данных, главный ЭБУ кузова, личное освещение, освещение багажного отделения |
| 14 | ЭБУ-Б №1 | 7,5 | Главный ЭБУ кузова, система интеллектуального ключа |
| 15 | МЕТР | 7,5 | Датчик и метры |
| 16 | IGN | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 17 | HAZ | 10 | Аварийные мигалки |
| 18 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 19 | АБС №1 | 20 | Тормозная система |
| 20 | ENG W/PMP | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | H-LP- ГЛАВНЫЙ | 40 | H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней |
| 22 | H-LP CLN | 30 | Нет цепи |
| 23 | АБС МТР №1 | 30 | Тормозная система |
| 24 | P/I | 50 | EFI-ГЛАВНЫЙ, СИГНАЛ, IG2 |
| 25 | ЭБУ-Б №2 | 7,5 | Система кондиционирования воздуха, манометр и счетчики, система классификации пассажиров, система предупреждения о давлении в шинах, система запуска, система интеллектуальных ключей, система блокировки дверей с электроприводом |
| 26 | AM2 | 7,5 | Стартовая система |
| 27 | СИЛЬНЫЙ ЗАМОК | 20 | Стартовая система |
| 28 | АБС №2 | 10 | Тормозная система |
| 29 | IGCT- ГЛАВНЫЙ | 30 | IGCT №2, IGCT №3, IGCT №4, PCU, ВЕНТИЛЯТОР БАТТ |
| 30 | D/C РЕЗКА | 30 | КУПОЛ, ЭБУ-Б №1 |
| 31 | ПТК ХТР №1 | 30 | PTC-нагреватель |
| 32 | ПТК ХТР №2 | 30 | PTC-нагреватель |
| 33 | FAN | 30 | Электрический вентилятор охлаждения |
| 34 | ПТК ХТР №3 | 30 | PTC-нагреватель |
| 35 | DEF | 30 | МИР HTR, обогрев заднего стекла |
| 36 | ДЕИЛЬЕР | 20 | Нет цепи |
| 37 | БАТТ ВЕНТИЛЯТОР | 10 | Вентилятор охлаждения аккумулятора |
| 38 | ИГКТ №2 | 10 | Гибридная система |
| 39 | ИГКТ №4 | 10 | Гибридная система |
| 40 | PCU | 10 | Гибридная система |
| 41 | ИГКТ №3 | 10 | Гибридная система |
| 42 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
Дополнительный блок предохранителей
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | постоянный/постоянный ток | 100 | Гибридная система |
| 2 | АБС МТР №2 | 30 | Тормозная система |
| 3 | HTR | 40 | Система кондиционирования воздуха |
| 4 | EPS | 50 | Электроусилитель руля |
