Предохранители и реле Toyota Prius V / Prius+ / Prius α (ZVW40/ZVW41, 2012-2018)
Схемы относятся к указанным годам и вариантам Toyota Prius V / Prius+ / Prius α (ZVW40/ZVW41, 2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Prius V / Prius+ / Prius Alpha 2012-2018
Предохранители прикуривателя (розетки) в Toyota Prius V / Prius+ / Prius α являются предохранители №1 «CIG» и №3 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей приборной панели.
Оглавление
Обзор салона
Обзор салона

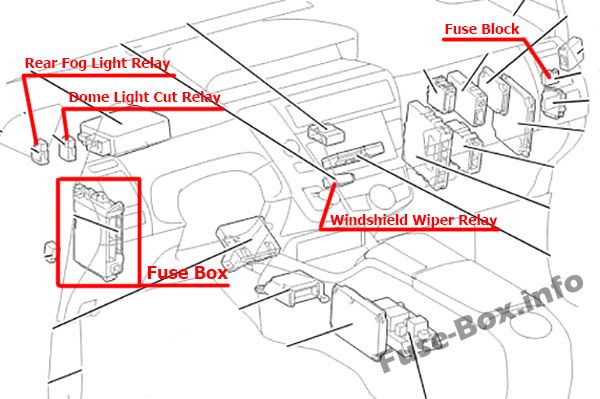

Автомобили с левым рулем

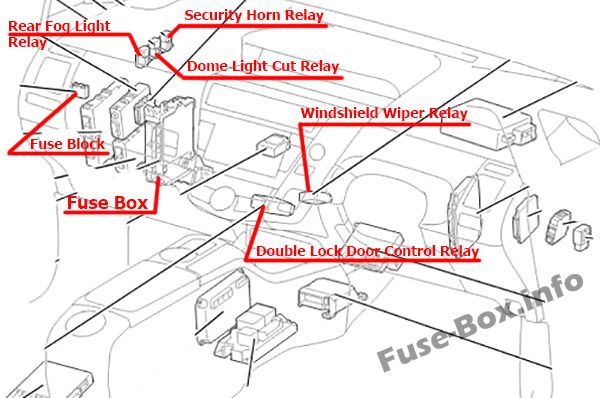

Автомобили с правым рулем
Блок предохранителей в салоне

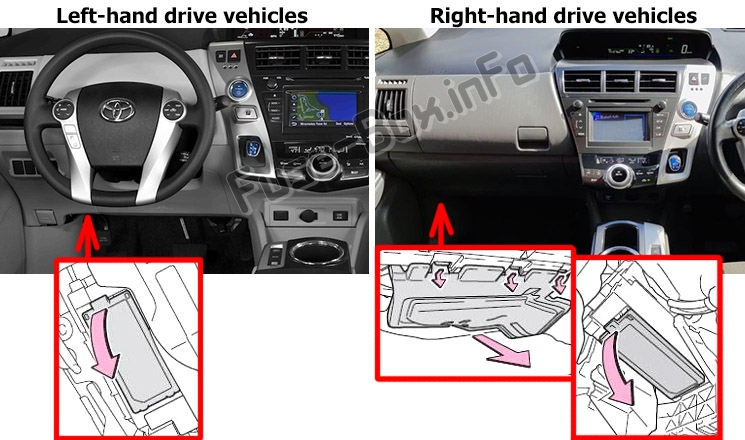

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.
Автомобили с левым рулем: открыть крышку.
Автомобили с правым рулем: снимите крышку и откройте крышку.

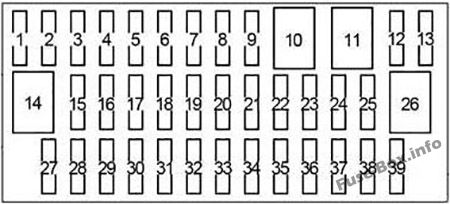

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | CIG | 15 | Розетки |
| 2 | ЭБУ-ACC | 10 | Мультиплексная система связи, наружные зеркала заднего вида, система помощи водителю, аудиосистема, навигационная система |
| 3 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 4 | - | - | - |
| 5 | СИДЕНЬЕ HTR ПЕРЕДН. | 10 | Подогрев сиденья |
| 6 | - | - | - |
| 7 | СИДЕНЬЕ HTR FL | 10 | Подогрев сиденья |
| 8 | ДВЕРЬ №1 | 25 | Система дверных замков с электроприводом |
| 9 | - | - | - |
| 10 | PSB | 30 | Система предварительного столкновения |
| 11 | СИДЕНЬЕ PWR ПЕРЕДН. | 30 | Сиденье с электроприводом |
| 12 | ДВУМЯ ЗАМОК | 25 | RHD: двойная блокировка |
| 13 | противотуманные фары | 15 | До ноября 2014 г.: передние противотуманные фары. |
| 13 | противотуманные фары | 7.5 | С ноября 2014 г.: Передние противотуманные фары. |
| 14 | СИДЕНЬЕ PWR FL | 30 | Сиденье с электроприводом |
| 15 | OBD | 7.5 | Бортовая система диагностики |
| 16 | - | - | - |
| 17 | РР противотуманные фары | 7.5 | Задние противотуманные фары |
| 18 | - | - | - |
| 19 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, тормозная система, система поддержки водителя, система оповещения о приближении автомобиля |
| 20 | - | - | - |
| 21 | P ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электрические стеклоподъемники |
| 22 | D ПЕРЕДНЯЯ ДВЕРЬ | 25 | Электрические стеклоподъемники |
| 23 | - | - | - |
| 24 | ДВЕРЬ ЗАДН. | 25 | Электрические стеклоподъемники |
| 25 | ДВЕРЬ ПРАВ. | 25 | Электрические стеклоподъемники |
| 26 | S/КРЫША | 30 | Оттенки панорамной крыши |
| 27 | ЭБУ-ИГ №1 | 10 | Электрические вентиляторы охлаждения, мультиплексная система связи |
| 28 | ЭБУ-ИГ №2 | 10 | Система помощи водителю, система предупреждения столкновений, внутреннее зеркало заднего вида, устройство открывания гаражных ворот, датчик скорости рыскания и перегрузки, тормозная система, электроусилитель руля, навигационная система, шторки панорамной крыши, система предупреждения о давлении в шинах, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, стеклоочистители, очиститель фар |
| 29 | - | - | - |
| 30 | ИЗМЕРЯТЬ | 10 | Система корректора фар, датчики и счетчики, аварийные мигалки |
| 31 | A/C | 10 | Система кондиционирования воздуха |
| 32 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 33 | РР НЗП | 20 | Стеклоочиститель и омыватель заднего стекла |
| 34 | WIP | 30 | Дворники |
| 35 | - | - | - |
| 36 | MET | 7.5 | Манометры и счетчики |
| 37 | IGN | 10 | Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система обнаружения пассажиров (ЭБУ и датчики), система интеллектуального ключа |
| 38 | ПАНЕЛЬ | 10 | Система кондиционирования воздуха, аварийные мигалки, подогрев сидений, трансмиссия, переключатель положения P, навигационная система, усовершенствованная система помощи при парковке, очиститель фар, сигнализатор непристегнутых ремней, система регулировки угла наклона фар, подсветка перчаточного ящика, часы, аудиосистема |
| 39 | TAIL | 10 | Система регулировки угла наклона фар, габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, боковые габаритные огни |
Дополнительный блок предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | НЗП №4 | 10 | RHD: Круиз-контроль, динамический радиолокационный круиз-контроль, управление двигателем |
| 2 | НЗП №4 | 10 | LHD: Круиз-контроль, динамический радиолокационный круиз-контроль, управление двигателем |

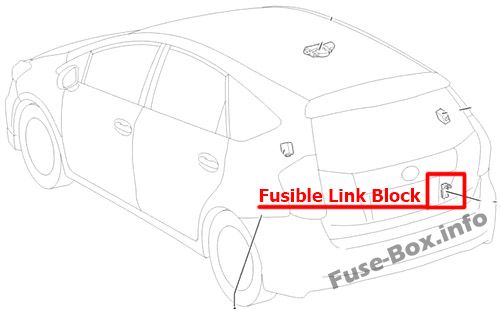

Блок плавких вставок
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | MAIN | 140 | "постоянный/постоянный ток", "DRL", "AMP", "AMP №1", "AMP №2", "H-LP ВЫСОКИЙ ГЛАВНЫЙ", "EPS", "ABS MTR 1", "АБС МТР 2 ", "постоянный/постоянный ток-S", "P/I 2", "ЭБУ-Б2", "AM2", "ЭБУ-B3", "ПОВОРОТ И ХАЗ", "P CON ГЛАВНЫЙ", "КОРОТКИЙ PIN", Предохранители "АБС ГЛАВНЫЙ №1", "П-КОН МТР", "MAYDAY", "ETCS", "IGCT", "П/И 1" |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

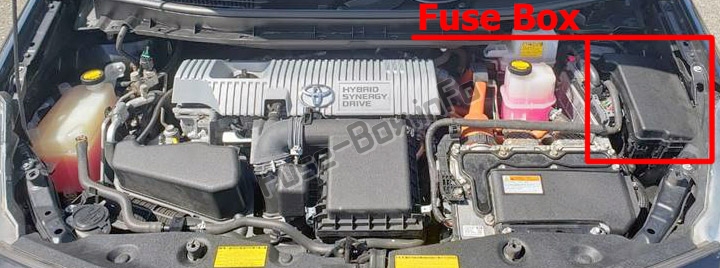

Расположение блока предохранителей

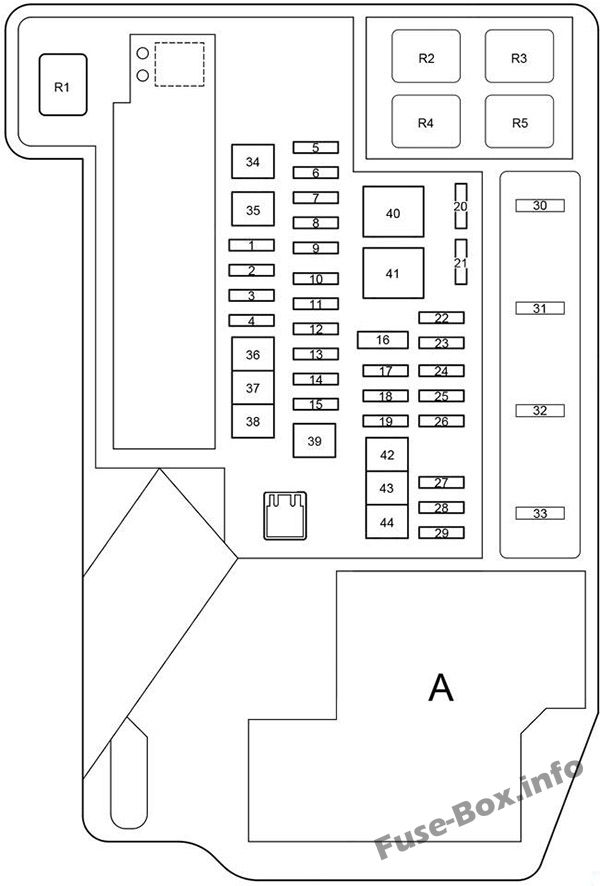

Схема блока предохранителей
A:
До октября 2012 г.
С октября 2012 г.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | АБС ГЛАВНЫЙ №2 | 7.5 | Антиблокировочная тормозная система |
| 2 | АНГЛ W/P | 30 | Система охлаждения |
| 3 | S-РОГ | 10 | Защита от кражи |
| 4 | AMP | 30 | С ноября 2014 г.: Аудиосистема. |
| 5 | АБС ГЛАВНЫЙ №1 | 20 | Антиблокировочная тормозная система |
| 6 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 7 | ПОВОРОТ И ХАЗ | 10 | Сигнальные огни поворота |
| 8 | ЭБУ-B3 | 10 | Система кондиционирования воздуха |
| 9 | - | - | - |
| 10 | ЭБУ-Б2 | 7.5 | Система смарт-ключей |
| 11 | AM2 | 7.5 | Система управления питанием |
| 12 | P CON ГЛАВНЫЙ | 7.5 | Система управления положением P, трансмиссия |
| 13 | постоянный/постоянный ток-S | 5 | Инвертор и преобразователь |
| 14 | IGCT | 30 | Предохранители "PCU", "IGCT №2", "IGCT №3" |
| 15 | AMP | 30 | До ноября 2014 г.: аудиосистема. |
| 15 | HORN | 10 | С ноября 2014 г.: Рог |
| 16 | КОРОТКИЙ PIN-код | - | Предохранители "ЭБУ-Б", "РАД №1", "КУПОЛ" |
| 17 | DRL | 7.5 | Дневные ходовые огни |
| 18 | БАТТ ВН | 10 | Датчик напряжения аккумулятора |
| 19 | H-LP ВЫСОКИЙ ГЛАВНЫЙ | 20 | Выключатель фар, система дневных ходовых огней, предохранители "H-LP HI RH", "H-LP HI LH" |
| 20 | ИГКТ №3 | 10 | Система охлаждения |
| 21 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 23 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 24 | ЭБУ-Б | 7.5 | Система смарт-ключей, мультиплексная система связи, персональные фонари, датчики и счетчики, система обнаружения пассажиров (ЭБУ и датчики) |
| 25 | DOME | 10 | Дверные плафоны, личные фонари, внутреннее освещение, передние фонари для ног, косметические светильники, внутреннее зеркало заднего вида, устройство открывания гаражных ворот, потолочная консоль |
| 26 | РАД №1 | 15 | Аудиосистема, навигационная система |
| 27 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 28 | ИГКТ №2 | 10 | Гибридная система, система управления положением P, инвертор и преобразователь |
| 29 | PCU | 10 | Инвертор и преобразователь |
| 30 | IG2 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители "MET 1", "IGN", гибридная система |
| 31 | БАТТ ВЕНТИЛЯТОР | 10 | Вентилятор охлаждения аккумулятора |
| 32 | ЭФИ ГЛАВНАЯ | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система охлаждения, предохранитель "EFI NO.2" |
| 33 | - | - | - |
| 34 | H-LP CLN | 30 | Очиститель фар |
| 35 | - | - | - |
| 36 | CDS | 30 | Электрические вентиляторы охлаждения |
| 37 | RDI | 30 | Электрические вентиляторы охлаждения |
| 38 | HTR | 50 | Система кондиционирования воздуха |
| 39 | П-КОН МТР | 30 | Система управления положением P, трансмиссия |
| 40 | EPS | 60 | Электроусилитель руля |
| 41 | П/И 1 | 60 | Предохранители "IG2", "ЭФИ ГЛАВНАЯ", "БАТТ ВЕНТИЛЯТОР" |
| 42 | АБС МТР 2 | 30 | Антиблокировочная тормозная система |
| 43 | АБС МТР 2 | 30 | Антиблокировочная тормозная система |
| 44 | P/I 2 | 40 | Звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода |
| 45 | - | - | - |
| 46 | - | - | - |
| Реле | |||
| R1 | Система охлаждения (АНГЛ W/P) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | Привод переключения передач (П-КОН МТР) | ||
| R4 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R5 | До ноября 2014 г.: система защиты от кражи (S-РОГ). С ноября 2014 г.: Дневные ходовые огни (ДХО). | ||
| R6 | Диммер (DIM) | ||
| R7 | Контроль управления питанием (IGCT) | ||
| R8 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R9 | До ноября 2014 г.: дневные ходовые огни (ДХО). С ноября 2014 г.: Рог | ||
| R10 | С октября 2012 г.: - |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | постоянный/постоянный ток | 125 | Реле интеграции, реле "TAIL", реле "P/POINT", реле "ACC", реле "IG1 NO.1", реле "IG1 NO.2", реле "IG1 NO.3", "HTR", "RDI ", "CDS", "S-РОГ", "АНГЛ W/P", "АБС ГЛАВНЫЙ №2", "H-LP CLN", "противотуманные фары", "СИДЕНЬЕ PWR FL", "OBD", " СТОП», «ПРОТИВОТУМАННАЯ ЗАДНЯЯ», «БЛОКИРОВКА DBL», «СИДЕНЬЕ PWR FR», «ДВЕРЬ № 1», «PSB», «ДВЕРЬ D FR», «ДВЕРЬ P FR», «ДВЕРЬ RL», «ДВЕРЬ RR ", предохранители "S/КРЫША" |
