Предохранители и реле Toyota RAV4 (XA10, 1995-1997)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA10, 1995-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota RAV4 1995-1997 гг.
Предохранитель прикуривателя (розетки) в Toyota RAV4 предохранитель №4 «КИГ и РАД» в блоке предохранителей №1 панели приборов (см. также предохранитель «АМ1» в блоке предохранителей №2 в салоне).
Оглавление
Блоки предохранителей в салоне
Блоки предохранителей в салоне

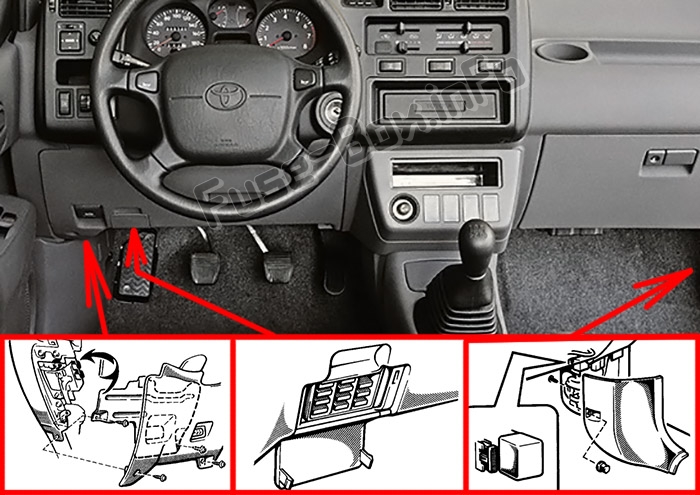

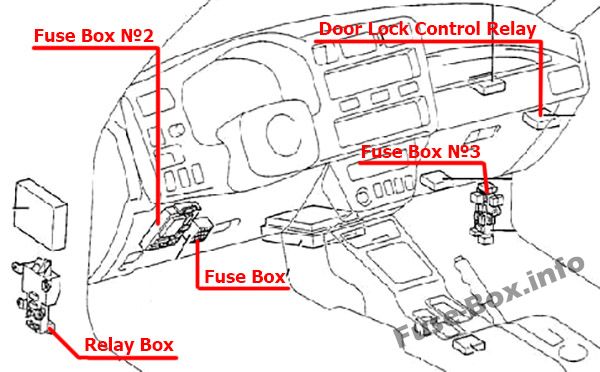

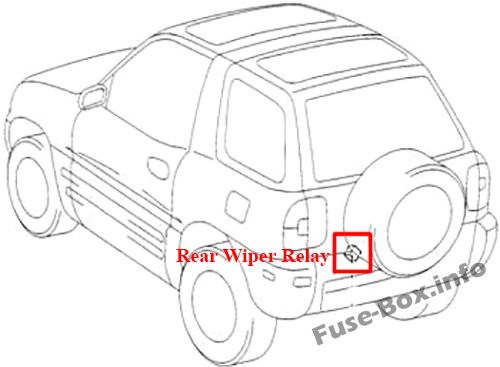

Расположение блока предохранителей

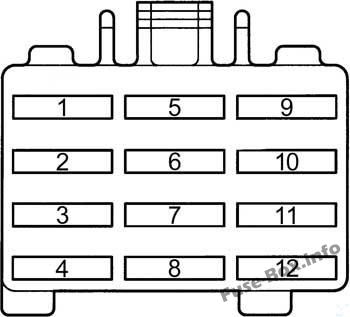

Блок предохранителей №1 Схема
Блок предохранителей расположен в левой части панели приборов, за крышкой.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака, подсветка салона |
| 2 | ИЗМЕРЯТЬ | 11 | Приборы и счетчики, индикаторы напоминания об обслуживании (кроме сигнальных ламп разгрузки и открытых дверей), фонари заднего хода, система кондиционирования воздуха, электрические стеклоподъемники, обогреватель заднего стекла, система блокировки межосевого дифференциала, система автоматической коробки передач с электронным управлением. |
| 3 | TURN | 7.5 | Сигнальные огни поворота |
| 4 | КИГ и РАД | 15 | Прикуриватель, часы, автомагнитола, зеркала заднего вида с электроприводом |
| 5 | DEF-I/UP | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда |
| 7 | ЭБУ-ИГ | 7.5 | Антиблокировочная тормозная система, автоматическая коробка передач с электронным управлением |
| 8 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочистители и омыватель лобового стекла, очиститель и омыватель заднего стекла |
| 9 | - | - | - |
| 10 | SRS | 7.5 | Система подушек безопасности SRS |
| 11 | OBD | 7.5 | Бортовая система диагностики |
| 12 | STOP | 10 | Стоп-сигналы |

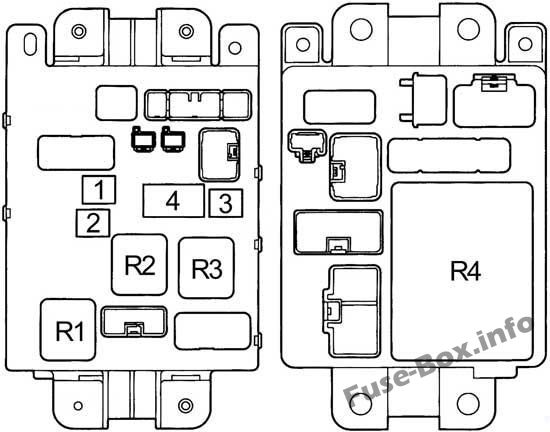

Блок предохранителей №2 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники, система блокировки дверей с электроприводом |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | AM1 | 40 | Предохранители "КИГ и РАД", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "ЭБУ-ИГ", "TURN", "TAIL" и "PANEL" |
| 4 | - | - | Фильтр шума |
| Реле | |||
| R1 | Обогреватель | ||
| R2 | Главное реле питания | ||
| R3 | Задний свет | ||
| R4 | Реле интеграции |

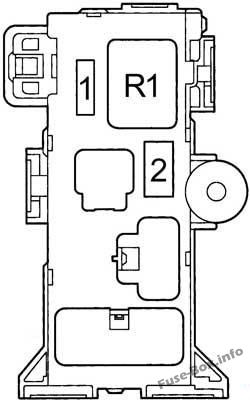

Блок предохранителей №3 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | A/C | 7.5 | Система кондиционирования воздуха |
| 2 | - | - | - |
| Реле | |||
| R1 | Обогреватель |

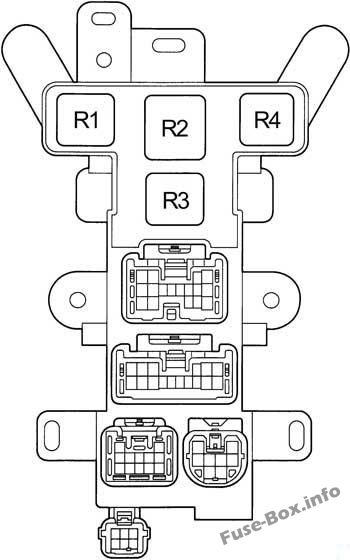

Релейная коробка
| № | Реле |
|---|---|
| R1 | Реле размыкания цепи |
| R2 | - |
| R3 | Мигалка указателя поворота |
| R4 | - |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

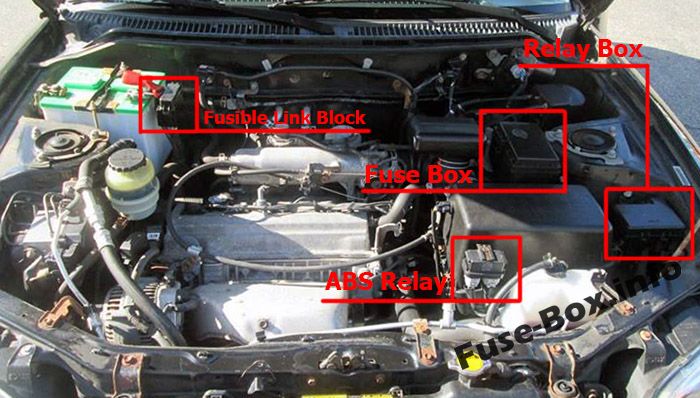

Расположение блока предохранителей

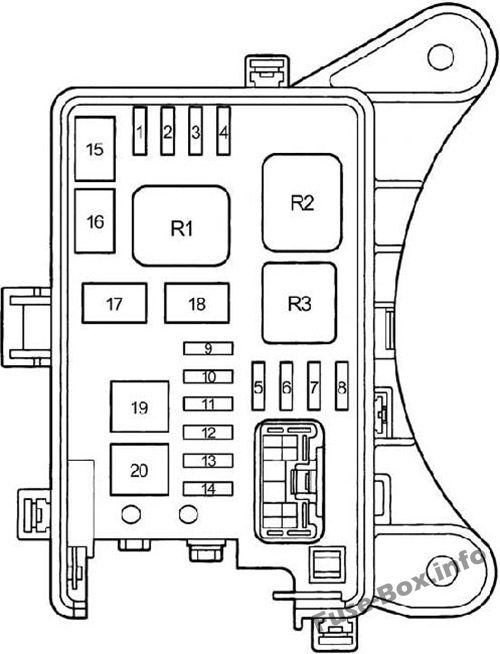

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | H-LP (левый) | 15 | Левая фара |
| 4 | H-LP (правая) | 15 | Правая фара |
| 5 | - | - | - |
| 6 | - | - | - |
| 7 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 9 | АЛЬТ-С | 5 | Система зарядки |
| 10 | - | - | - |
| 11 | HAZ-РОГ | 15 | Аварийные мигалки, сирены |
| 12 | EFI | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | DOME | 15 | Индивидуальное освещение, сигнальная лампа открытой двери, часы |
| 14 | AM2 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система наддува |
| 15 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 16 | ВЕНТИЛЯТОР РДИ | 30 | Электрический вентилятор охлаждения |
| 17 | - | - | - |
| 18 | ГЛАВНАЯ №1 | 30 | Система запуска, фары |
| 19 | ABS | 60 | -1997: Антиблокировочная система тормозов |
| 20 | - | - | - |
| Реле | |||
| R1 | Main | ||
| R2 | передние фары | ||
| R3 | Стартер |

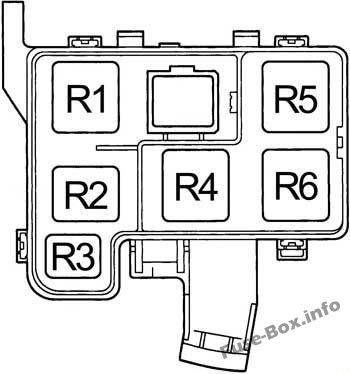

Релейная коробка
| № | Реле |
|---|---|
| R1 | EFI Главная |
| R2 | Электрический вентилятор охлаждения (№1) |
| R3 | Horn |
| R4 | Электрический вентилятор охлаждения (№3) |
| R5 | Магнитная муфта (кондиционер) |
| R6 | Электрический вентилятор охлаждения (№2) |
Блок плавких вставок
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | Main | 80 | Взрыватели "АМ2", "HAZ-РОГ", "EFI" "DOME", "RADIO" и "АЛЬТ-С" |
| 2 | ALT | 100 | Задние фонари, предохранители "ABS", "RADIO", "HTR", "AM1", "СИЛА", "STOP" и "DEF" |
| 3 | HTR | 50 | Система кондиционирования воздуха |
