Предохранители и реле Toyota RAV4 (XA10, 1998-2000)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA10, 1998-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota RAV4 1998-2000 гг.
Предохранители прикуривателя (розетки) в Toyota RAV4 Это предохранители № 15 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) и № 16 «CIG» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

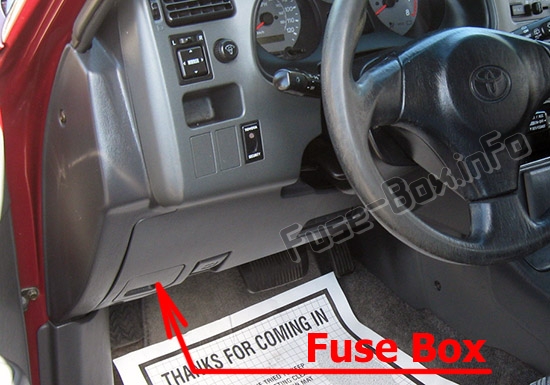

Расположение блока предохранителей
Он расположен в левой части панели приборов, за крышкой.

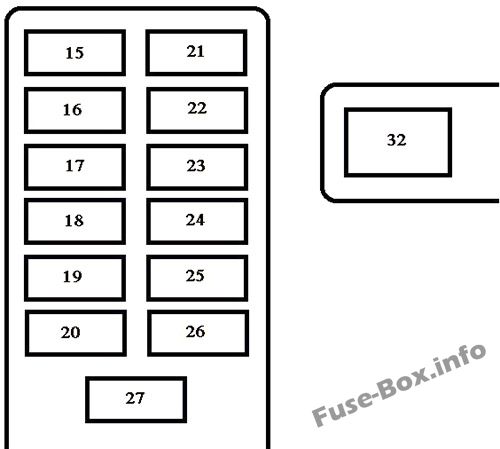

Схема блока предохранителей
Приборная доска

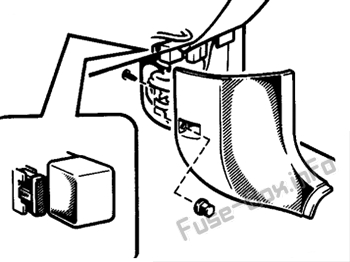

Боковая панель пассажира
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 15 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 10 | Розетка |
| 16 | CIG | 15 | Прикуриватель, часы, автомобильная аудиосистема, зеркала заднего вида с электроприводом, автоматическая коробка передач с электронным управлением |
| 17 | SRS-ACC | 10 | Система подушек безопасности SRS, преднатяжители ремней безопасности |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочистители и омыватель лобового стекла, очиститель и омыватель заднего стекла |
| 19 | ЭБУ-ИГ | 10 | Автоматическая коробка передач с электронным управлением, обогреватель заднего стекла, система блокировки межосевого дифференциала, люк с электроприводом, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрический вентилятор охлаждения, антиблокировочная система тормозов, система круиз-контроля |
| 20 | ПОВОРОТ И ИЗМЕРЕНИЕ | 10 | Указатели поворота, датчики и счетчики, фонари заднего хода, индикаторы напоминания об обслуживании, система кондиционирования воздуха, система дневных ходовых огней |
| 21 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система |
| 22 | TAIL | 15 | Датчики и счетчики, аварийные мигалки, прикуриватель, система блокировки межосевого дифференциала, часы, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач с электронным управлением, автомобильная аудиосистема, задние фонари, подсветка номерного знака, габаритные огни, управление освещением приборной панели, боковые габаритные огни |
| 23 | OBD | 10 | Бортовая система диагностики |
| 24 | СРС-Б | 10 | сигнальная лампа подушки безопасности SRS |
| 25 | HORN | 10 | Horn |
| 27 | AM1 | 10 | Предохранители «CIG», «ВЫХОД ЭЛЕКТРОПИТАНИЯ», «SRS-ACC», «ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ», «ECU-IG» и ПОВОРОТ И ИЗМЕРЕНИЕ’ |
| 28 | A/C | 10 | Система кондиционирования воздуха |
| 32 | PWR | 30 | Система блокировки дверей с электроприводом, люк с электроприводом, электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

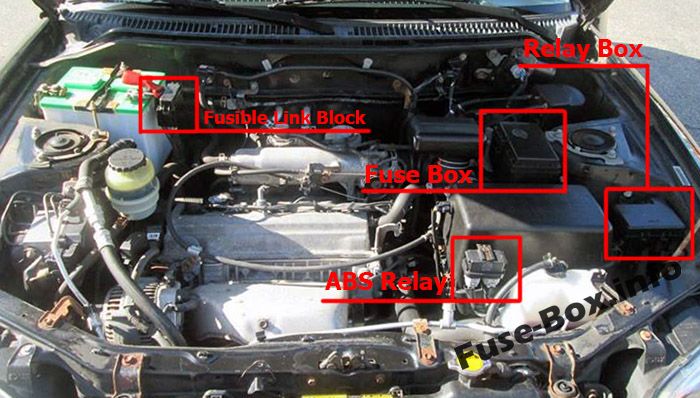

Расположение блока предохранителей
Схема блока предохранителей

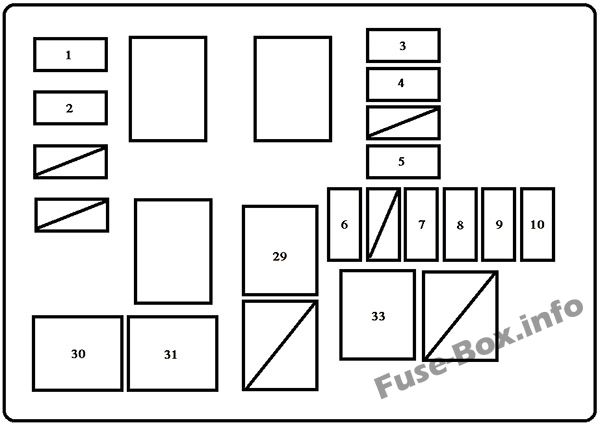

Без системы дневных ходовых огней

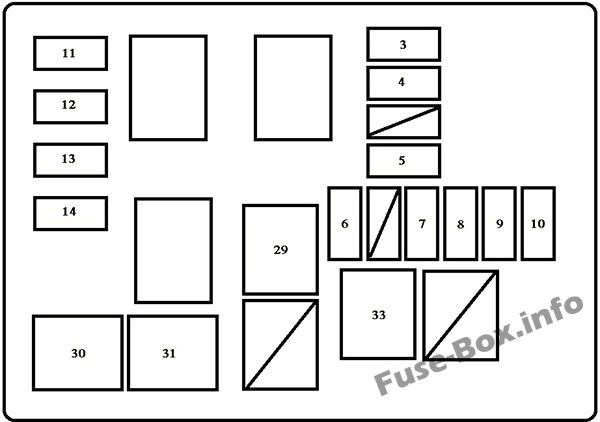

С системой дневных ходовых огней
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 1 | H- LP (правая) | 15 | Правая фара |
| 2 | H- LP (левый) | 15 | Левая фара |
| 3 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 4 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 5 | AM2 | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система запуска, сигнальная лампа разряда |
| 6 | АЛЬТ-С | 5 | Система зарядки |
| 7 | HAZ | 10 | Аварийные мигалки |
| 8 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 9 | DOME | 15 | Освещение салона, личное освещение, часы, система дневных ходовых огней, датчики и счетчики, автомобильная аудиосистема |
| 10 | IGN | 20 | Система зарядки |
| 11 | H- НД правый-H | 10 | Правая фара (дальний свет) |
| 12 | H- LP LH-H | 10 | Левая фара (дальний свет) |
| 13 | H- LP RH-L | 10 | Правая фара (ближний свет) |
| 14 | H- LP LH-L | 10 | Левая фара (ближний свет) |
| 29 | ГЛАВНАЯ №1 | 30 | Система запуска, "HLP (RH)", "H-LP (LH)", "H-LP RH-H", "H-LP LH-H", "H-LP RH-L" и D H-LP Предохранители LH-L” |
| 30 | КДС ВЕНТИЛЯТОР | 30 | Электрический вентилятор охлаждения |
| 31 | ВЕНТИЛЯТОР РДИ | 30 | Электрический вентилятор охлаждения |
| 33 | ABS | 50 | Антиблокировочная тормозная система |
Блок плавких вставок
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 34 | MAIN | 80 | Предохранители «IGN», «HAZ», «DOME», «АЛЬТ-С», «MAIN №1», «AM2» и «EFI» |
| 35 | ALT | 100 | "HTR", "ABS", "ВЕНТИЛЯТОР РДИ", "КДС ВЕНТИЛЯТОР", "CIG", "SRS-ACC", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ECU-IG", "ПОВОРОТ И ИЗМЕРЕНИЕ", "DEFOG", "TAIL », предохранители «STOP», «HORN», «OBD», «СРС-Б», «ВЫХОД ЭЛЕКТРОПИТАНИЯ», «PWR» и «AM1». |
| 36 | HTR | 50 | Система кондиционирования, предохранитель «A/C» |
