Предохранители и реле Toyota RAV4 (XA20, 2001-2005)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA20, 2001-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota RAV4 2001-2005 гг.
Предохранители прикуривателя (розетки) в Toyota RAV4 Это предохранитель № 2 «CIG» (прикуриватель) и № 3 «РОЗЕТКА (розетки питания) в блоке предохранителей приборной панели.
Оглавление

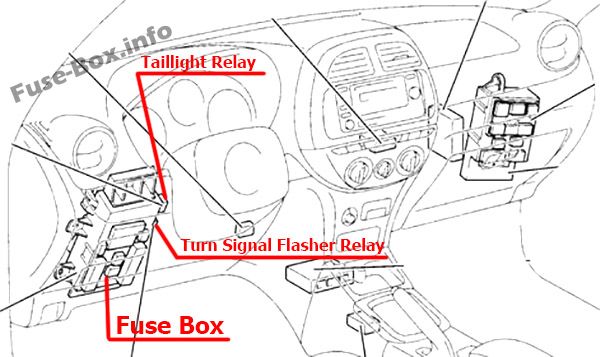

Обзор салона

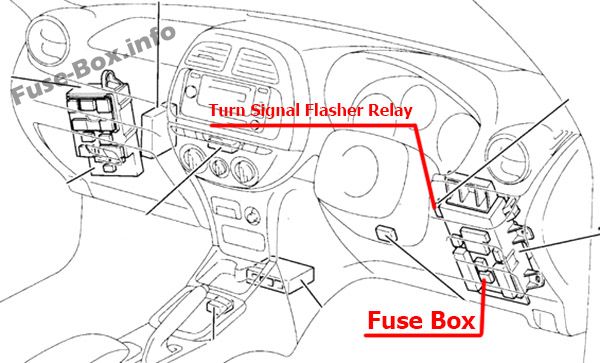

Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

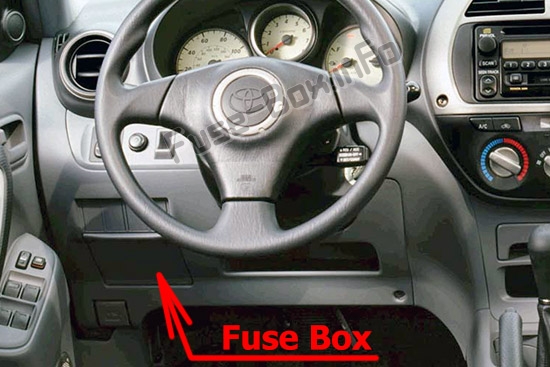

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

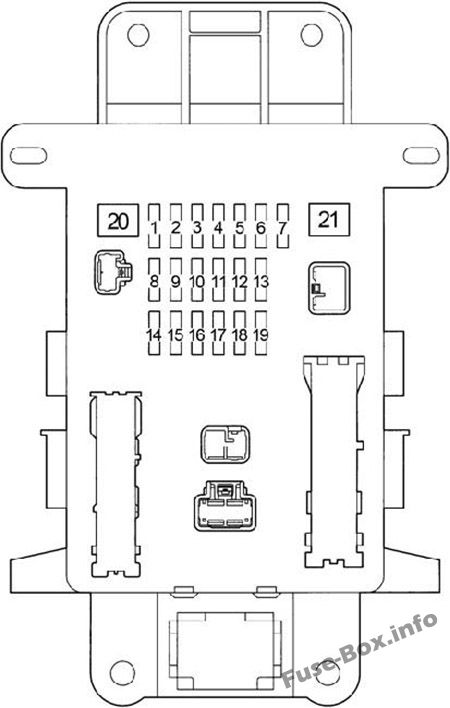

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | STOP | 10 | Стоп-сигналы, верхний стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система круиз-контроля |
| 2 | CIG | 15 | Зажигалка |
| 3 | РОЗЕТКА | 15 | Розетки |
| 4 | S-HTR | 10 | Подогрев сиденья |
| 5 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели, датчики и счетчики, передние противотуманные фары, управление освещением приборной панели, обогреватели наружных зеркал заднего вида, система кондиционирования воздуха |
| 6 | противотуманные фары | 15 | Передние противотуманные фары |
| 7 | HORN | 10 | Horn |
| 8 | TAIL | 7.5 | Задние фонари, подсветка номерного знака, подсветка комбинации приборов |
| 9 | ХВОСТ И ПАНЕЛЬ | 15 | Предохранители "ПАНЕЛЬ" и "ХВОСТ" |
| 10 | ACC | 7.5 | Автомобильная аудиосистема, система управления блокировкой переключения передач, часы, зеркала заднего вида с электроприводом |
| 11 | DEF | 20 | Обогрев заднего стекла |
| 12 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, электровентиляторы охлаждения, система кондиционирования, индикаторы АКПП, система зарядки |
| 13 | OBD | 7.5 | Бортовая система диагностики |
| 14 | IG2 | 10 | Контрольная лампа разрядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система подушек безопасности SRS, датчики и счетчики |
| 15 | DOOR | 20 | Система дверных замков с электроприводом |
| 16 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| 17 | РР НЗП | 15 | Стеклоочиститель и омыватель заднего стекла |
| 18 | WIP | 25 | Стеклоочистители и омыватели лобового стекла |
| 19 | ЭБУ ИГ | 10 | Аварийные мигалки, датчики и счетчики, антиблокировочная система тормозов, система подушек безопасности SRS, система управления блокировкой переключения передач, система круиз-контроля, система контроля устойчивости автомобиля, система контроля тяги |
| 20 | СИЛА | 30 | Люк с электроприводом, электрические стеклоподъемники |
| 21 | AM1 | 40 | Розетки, обогреватель заднего стекла, предохранители "ACC", "CIG", "ЭБУ ИГ", "ИЗМЕРЯТЬ", "РР НЗП", "S-HTR" и "WIP" |
| № | Реле |
|---|---|
| R1 | Horn |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Розетка питания (PWR OUTLET) |
| R5 | Электростеклоподъемник (PWR) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

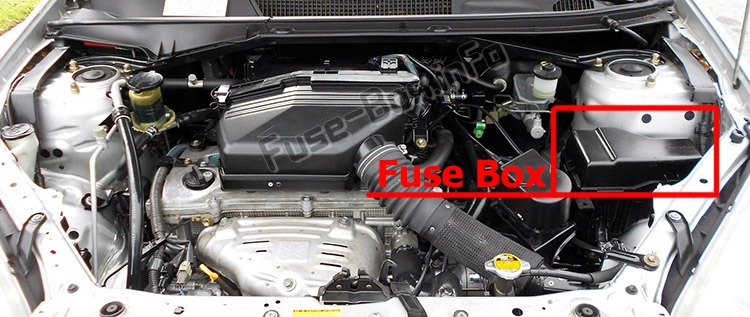

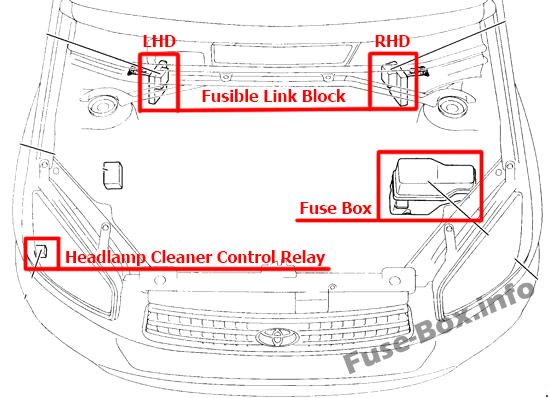

Расположение блока предохранителей

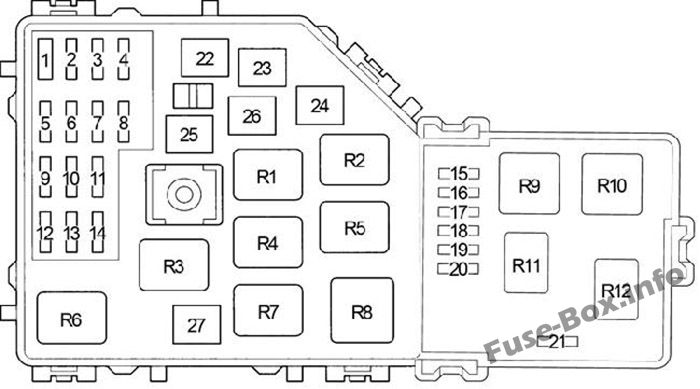

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | Короткий штифт |
| 2 | АЛЬТ-С | 5 | Система зарядки |
| 3 | A/F | 20 | Датчик A/F |
| 3 | РАДИО №2 | 30 | Аудио система |
| 4 | EFI1 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, датчик температуры жидкости АКПП, предохранители "EFI2" и "EFI3" |
| 5 | CUT | 30 | Предохранители "РАДИО" и "КУПОЛ" |
| 6 | HAZ | 10 | Аварийные мигалки |
| 7 | EFI2 | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | АБС 2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, система экстренного торможения |
| 9 | DOME | 10 | Часы, личное освещение, внутреннее освещение, система кондиционирования воздуха, беспроводная система дистанционного управления, индикатор дальнего света фар, датчики и счетчики, индикатор дальнего света фар |
| 10 | MAIN | 30 | Предохранители "H-LP правая" и "H-LP левый" |
| 11 | EFI3 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 12 | РАДИО | 15 | Автомобильная аудиосистема |
| 13 | A/C | 5 | Система кондиционирования воздуха |
| 14 | IGN | 15 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15 | - | - | - |
| 16 | - | - | - |
| 17 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 18 | H-LP правая | 10 | Правая фара |
| 19 | H-LP левый | 10 | Левая фара |
| 20 | INJ | - | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | ST | 5 | Система запуска |
| 22 | AM2 | 30 | Контрольная лампа разрядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, система подушек безопасности SRS и предохранитель "IG2" |
| 23 | HTR | 40 | Система кондиционирования воздуха |
| 24 | H-LP CLN | 30 | Очиститель фар |
| 24 | F-HTR | 30 | Подогреватель топлива |
| 25 | CDS | 30 | Электрический вентилятор охлаждения |
| 26 | АБС 1 | 40/50 | Антиблокировочная тормозная система |
| 27 | RDI | 30 | Электрический вентилятор охлаждения |
| Реле | |||
| R1 | Блок управления двигателем (EFI MAIN) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | Зажигание (IG2) | ||
| R4 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R5 | Датчик состава топливовоздушной смеси (A/F) | ||
| R6 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R7 | Топливный насос (Ц/ОПН) | ||
| R8 | Обогреватель (HTR) | ||
| R9 | Стартер (СТ) | ||
| R10 | Дневной ходовой свет (ДХО) | ||
| R11 | Блок управления двигателем | ||
| R12 | - |
