Предохранители и реле Toyota RAV4 (XA30, 2006-2012)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA30, 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota RAV4 2006-2012 гг.
Предохранители прикуривателя (розетки) в Toyota RAV4 предохранители № 23 «CIG» (прикуриватель), № 24 «ACC» (розетки питания), № 27 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетки питания), № 12 «АСС-Б» в блоке предохранителей панели приборов и предохранитель №18 «ИНВ переменного тока» (розетка 115В) в блоке предохранителей №1 моторного отсека.
Оглавление
Обзор салона
Обзор салона

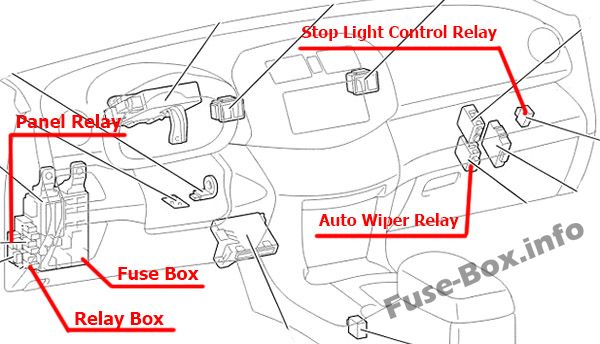

Автомобили с левым рулем

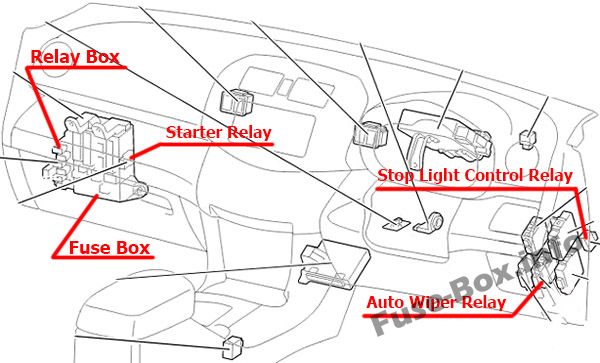

Автомобили с правым рулем
Блок предохранителей в салоне

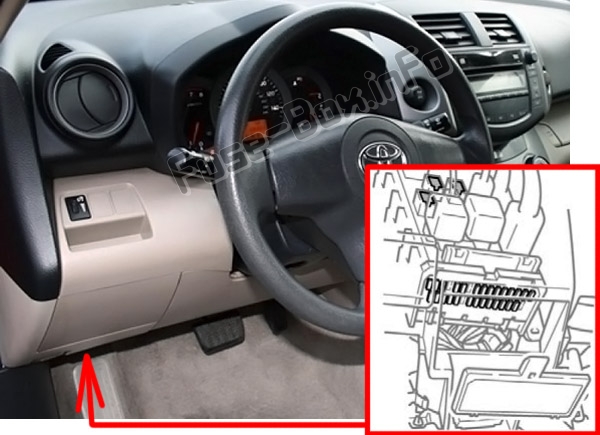

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.

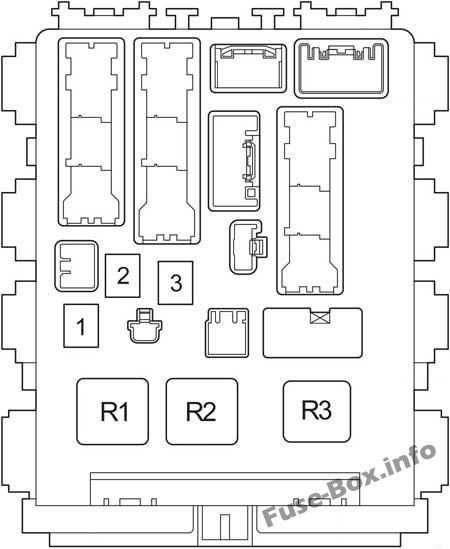

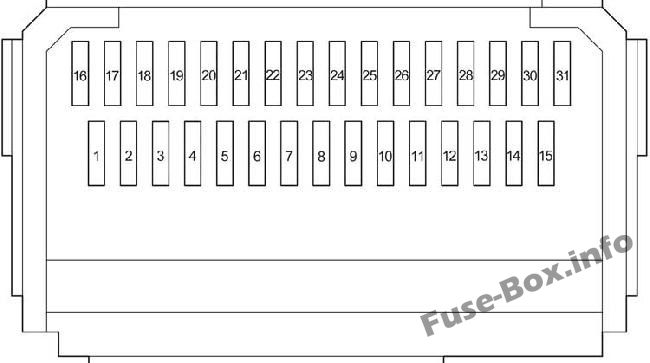

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | S-HTR | 15 | Подогрев сидений |
| 3 | WIP | 25 | Дворники |
| 4 | РР НЗП | 15 | Стеклоочиститель заднего стекла |
| 5 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 6 | ЭБУ-IG1 | 10 | Электрические вентиляторы охлаждения, антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля, система помощи при спуске, система помощи при трогании на подъеме, система Active Torque Control 4WD, система блокировки переключения АКПП, система кондиционирования воздуха, главный ЭБУ кузова , люк с электроприводом, антиобледенитель стеклоочистителя, стоп-сигналы/задние фонари, система электроусилителя руля, часы, автоматическое антибликовое покрытие внутреннего зеркала заднего вида |
| 7 | ЭБУ-IG2 | 10 | Система кондиционирования, обогрев заднего стекла |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | STOP | 10 | Стоп-сигналы/задние фонари, высокий стоп-сигнал, система блокировки переключения АКПП, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, противобуксовочная система, система контроля устойчивости автомобиля, система помощи при спуске, система помощи при трогании на подъеме система контроля |
| 10 | - | - | Не используется |
| 11 | DOOR | 25 | Главный ЭБУ кузова, система блокировки дверей с электроприводом |
| 12 | АСС-Б | 25 | Предохранители "ACC", "CIG" |
| 13 | 4WD | 7.5 | Система активного контроля крутящего момента 4WD |
| 14 | противотуманные фары | 15 | Передние противотуманные фары |
| 15 | AM1 | 7.5 | Система запуска |
| 16 | TAIL | 10 | Задние фонари, габаритные огни, подсветка номерного знака, передние противотуманные фары, задние противотуманные фары |
| 17 | ПАНЕЛЬ | 7.5 | Часы, подсветка панели приборов, аудиосистема |
| 18 | ДАТЧИК 1 | 10 | Задние фонари, система зарядки |
| 19 | D ПЕРЕДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники (передние двери) |
| 20 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 21 | ЗАДНЯЯ ДВЕРЬ | 20 | Электрические стеклоподъемники |
| 22 | S/КРЫША | 25 | Электрическая лунная крыша |
| 23 | CIG | 15 | Зажигалка |
| 24 | ACC | 7.5 | Аудиосистема, розетки, зеркала заднего вида с электроприводом, система блокировки переключения АКПП, главный ЭБУ кузова, часы |
| 25 | - | - | Не используется |
| 26 | МИР ХТР | 10 | Наружные обогреватели заднего вида |
| 27 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 28 | - | - | Не используется |
| 29 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 30 | IGN | 7.5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/задние фонари, система запуска |
| 31 | ДАТЧИК2 | 7.5 | Метры и датчики |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 3 | П/СИДЕНЬЕ | 30 | Сиденье с электроприводом |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (ручной кондиционер) Короткий штифт (автоматический кондиционер) | ||
| R3 | LHD: мигалка указателя поворота |
Релейная коробка
| № | Реле |
|---|---|
| R1 | Стартер (ST CUT) |
| R2 | LHD: Стартер (ST) (бензин, до декабря 2008 г.: дизель с системой входа и запуска) LHD: короткий штифт (до декабря 2008 г.: дизель без системы входа и запуска) |
| R3 | Передняя противотуманная фара (противотуманные фары) |
| R4 | Задний противотуманный фонарь (РР противотуманные фары) Розетка (115 В) |
| R5 | Аксессуар (ACC) |
| R6 | Розетка питания (ВЫХОД ЭЛЕКТРОПИТАНИЯ) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

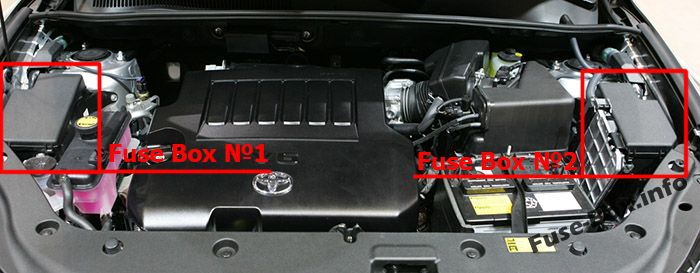

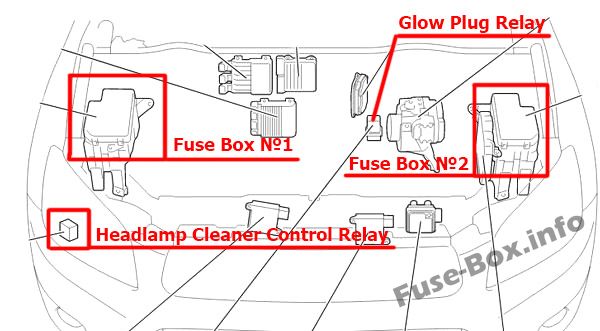

Расположение блока предохранителей

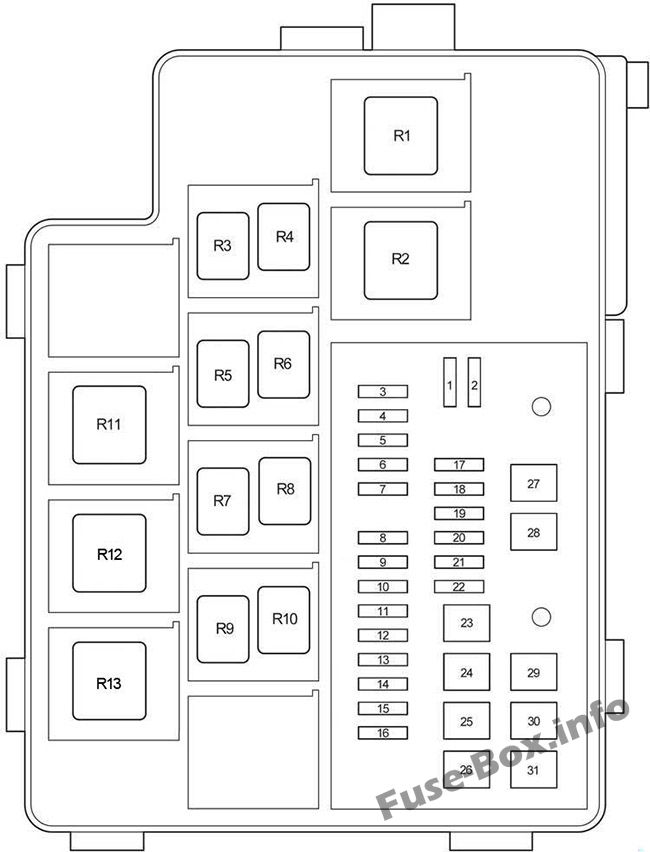

Блок предохранителей №1 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | Не используется |
| 2 | - | - | Не используется |
| 3 | - | - | Не используется |
| 4 | ЭБУ-Б2 | 7.5 | Система кондиционирования, электрические стеклоподъемники |
| 5 | АЛЬТ-С | 7.5 | Система зарядки |
| 5 | RSE | 7.5 | Аудиосистема (JBL) |
| 6 | ЗАМОК СТР. | 20 | Нет цепи |
| 7 | - | - | Не используется |
| 8 | DCC | - | - |
| 9 | РАД №1 | 20 | Аудио система |
| 10 | ЭБУ-Б | 10 | Беспроводная система дистанционного управления, главный ЭБУ кузова, часы, счетчики, датчики и система контроля устойчивости автомобиля, система рулевого управления с электроусилителем |
| 11 | DOME | 10 | Подсветка замка зажигания, внутреннее освещение, подсветка туалетного столика, подсветка багажного отделения, передние личные фонари, подсветка ног |
| 12 | - | - | - |
| 13 | ГОЛОВА ЛЕВАЯ | 10 | Левая фара (дальний свет) |
| 14 | ГОЛОВКА ПРАВАЯ | 10 | Правая фара (дальний свет) |
| 15 | ГОЛОВА ЛЛ | 10 | Левая фара (ближний свет) |
| 16 | ГОЛОВА РЛ | 10 | Правая фара (ближний свет) |
| 17 | - | - | - |
| 18 | ИНВ переменного тока | 15 | Розетка (115 В) |
| 19 | БУКСИРОВКА | 30 | Буксировка прицепа |
| 20 | СТВ ХТР | 25 | Нет цепи |
| 21 | - | - | Не используется |
| 22 | ДЕИЛЬЕР | 20 | Антиобледенитель переднего стекла |
| 23 | HTR | 50 | Система кондиционирования воздуха |
| 24 | PTC3 | 50 | PTC-нагреватель |
| 25 | PTC2 | 50 | PTC-нагреватель |
| 26 | PTC1 | 50 | PTC-нагреватель |
| 27 | ГЛАВНАЯ ГЛАВНАЯ | 50 | Предохранители "ГОЛОВА ЛЛ", "ГОЛОВА РЛ", "ГОЛОВА ЛЕВАЯ", "ГОЛОВКА ПРАВАЯ" |
| 28 | - | - | Не используется |
| 29 | RDI | 30 | без тягово-сцепного устройства (кроме 2GR-FE): Электрические вентиляторы охлаждения |
| 29 | FAN2 | 50 | с буксирным пакетом (2GR-FE): Электрические вентиляторы охлаждения |
| 30 | CDS | 30 | без тягово-сцепного устройства (кроме 2GR-FE): Электрические вентиляторы охлаждения |
| 30 | FAN1 | 50 | с буксирным пакетом (2GR-FE): Электрические вентиляторы охлаждения |
| 31 | H-LP CLN | 30 | Нет цепи |
| Реле | |||
| R1 | Диммер | ||
| R2 | Фара | ||
| R3 | Реле дневных ходовых огней (№4) | ||
| R4 | Реле дневных ходовых огней (№3) | ||
| R5 | Кроме 2GR-FE: Электровентилятор охлаждения (№3) | ||
| R6 | Кроме 2GR-FE: Электровентилятор охлаждения (№2) | ||
| R7 | Кроме 2GR-FE: Электровентилятор охлаждения (№1) | ||
| R8 | Не используется | ||
| R9 | Антиобледенитель переднего стекла | ||
| R10 | Реле дневных ходовых огней (№2) | ||
| R11 | Кроме 2GR-FE: нагреватель PTC (PTC NO.3) | ||
| R12 | Кроме 2GR-FE: нагреватель PTC (PTC NO.2) 2GR-FE: Электровентилятор охлаждения (№2) | ||
| R13 | 2GR-FE: Электровентилятор охлаждения (№1) Кроме 2GR-FE: нагреватель PTC (PTC №1) |

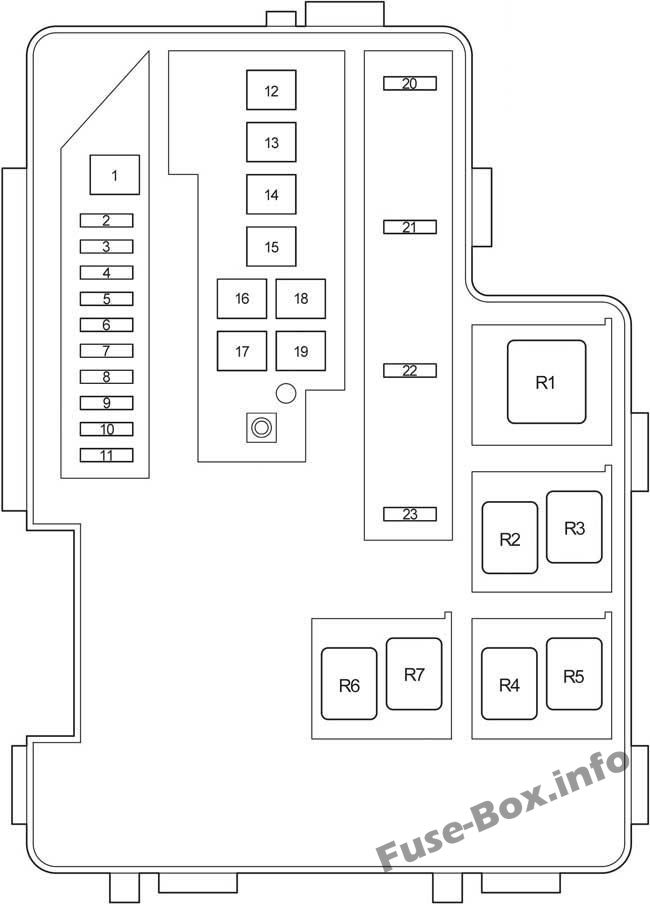

Блок предохранителей №2 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | P-СИСТЕМА | 30 | 3ZR-FAE: Драйвер управления подъемом клапана |
| 2 | AMP | 30 | Аудиосистема (JBL) |
| 3 | AM2 | 30 | Система запуска |
| 4 | IG2 | 15 | Управление двигателем, зажигание |
| 5 | HAZ | 10 | Аварийные мигалки |
| 6 | ETCS | 10 | Круиз-контроль, трансмиссия с электронным управлением и индикатор A/T, управление двигателем, система иммобилайзера двигателя |
| 7 | AM2-2 | 7.5 | Система запуска |
| 8 | - | - | - |
| 9 | EFI NO.1 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 10 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | EFI NO.3 | 7.5 | В; С декабря 2008 г.: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 11 | STA | 7.5 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | GLOW | 80 | Система свечения двигателя |
| 13 | ЭМ ПС | 60 | Электроусилитель руля |
| 14 | MAIN | 80 | Предохранители "ГЛАВНАЯ ГЛАВНАЯ", "ЭБУ-Б2", "DOME", "ЭБУ-Б", "RAD NO.1" |
| 15 | ALT | 120 | Бензин, (без буксирного пакета): предохранители "АБС 1", "АБС 2", "RDI", "CDS", "HTR", "БУКСИРОВКА" |
| 15 | ALT | 140 | Дизель, (с буксирным комплектом): предохранители "АБС 1", "АБС 2", "RDI", "CDS", "HTR", "БУКСИРОВКА" |
| 16 | P/I | 50 | Предохранители "ЭФИ ГЛАВНАЯ", "HORN", "A/F", "EDU" |
| 17 | - | - | Не используется |
| 18 | АБС 2 | 30 | Антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъеме |
| 19 | АБС 1 | 50 | Антиблокировочная система тормозов, противобуксовочная система, система контроля устойчивости автомобиля, система помощи при спуске с горы, система помощи при трогании на подъеме |
| 20 | ЭФИ ГЛАВНАЯ | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2", "EFI NO.3" |
| 21 | HORN | 10 | Horn |
| 22 | EDU | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | A/F | 20 | Бензин: Датчик A/F Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | IGT/INJ | 15 | 3ZR-FAE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| Реле | |||
| R1 | Реле ВСК МТР | ||
| R2 | Не используется | ||
| R3 | Реле отказа VSC | ||
| R4 | Зажигание (IG2) | ||
| R5 | Реле БРК | ||
| R6 | Кондиционер (MG CLT) | ||
| R7 | Топливный насос |
