Предохранители и реле Toyota RAV4 (XA40, 2013-2018)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA40, 2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

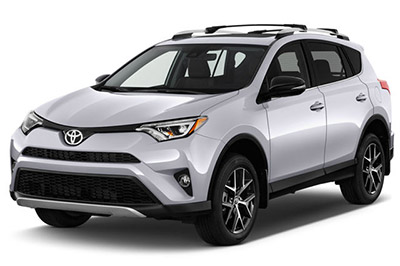

Расположение предохранителей Toyota RAV4 2013-2018
Предохранители прикуривателя (розетки) в Toyota RAV4 являются предохранители № 9 «Р/ВЫПУСК № 1» и № 18 «Р/ВЫПУСК № 2» в блоке предохранителей панели приборов.
Оглавление

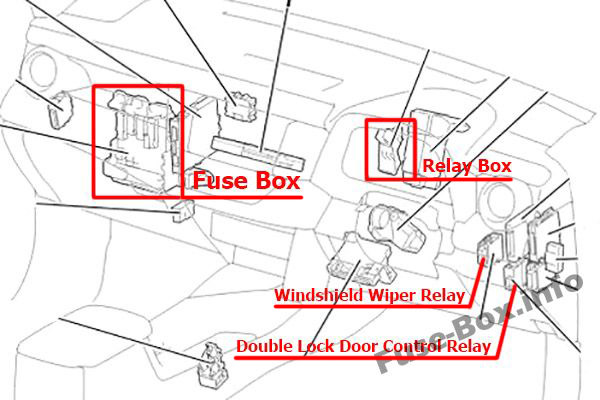

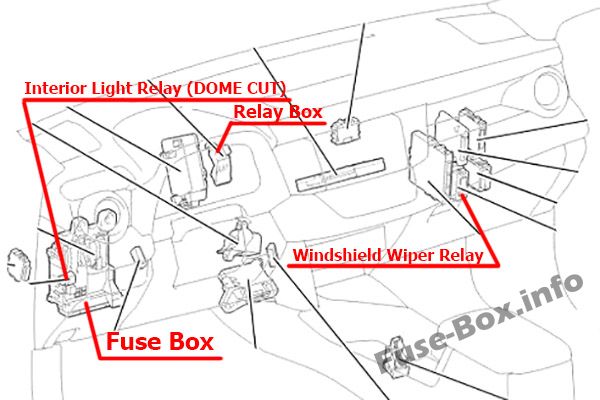

Обзор салона
Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

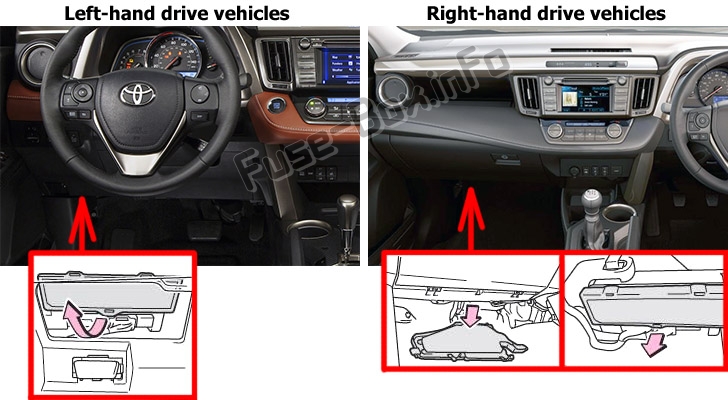

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).
Автомобили с левым рулем: открыть крышку.
Автомобили с правым рулем: снимите крышку и откройте крышку.

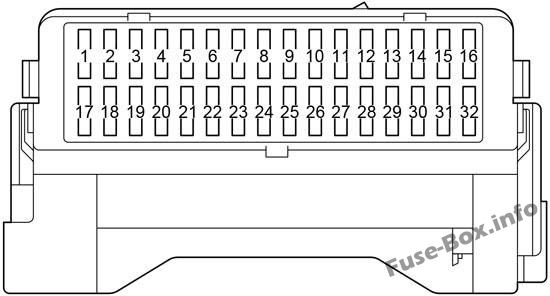

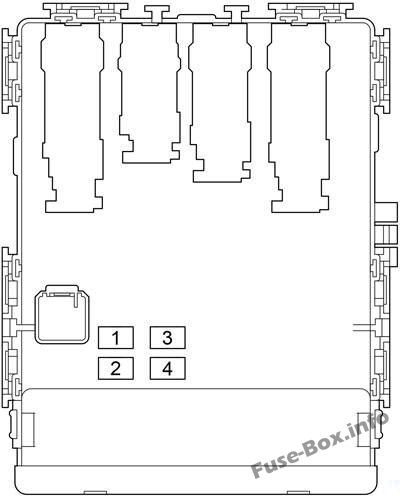

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | STOP | 7.5 | Стоп-сигналы |
| 3 | S/КРЫША | 10 | Лунная крыша |
| 4 | AM1 | 5 | Предохранители «ИГ1 №1», «ИГ1 №2», «ИГ1 №3», «АСС» |
| 5 | OBD | 7.5 | Бортовая система диагностики |
| 6 | Д/Л №2 | 20 | До октября 2015 г.: система блокировки дверей с электроприводом (боковые двери), главный ЭБУ кузова. |
| 7 | ВОГ РР | 7.5 | Задний противотуманный фонарь |
| 8 | Д/Л НАЗАД | 10 | Система блокировки дверей с электроприводом (задняя дверь) |
| 9 | Р/ВЫПУСК № 1 | 15 | Розетки |
| 10 | ДВЕРЬ Д | 20 | Электростеклоподъемник водительской двери |
| 11 | ДВЕРЬ П/П | 20 | Электростеклоподъемник правой задней двери |
| 12 | ДВЕРЬ П/Л | 20 | Электростеклоподъемник левой задней двери |
| 13 | НЗП РР | 15 | Стеклоочиститель заднего стекла |
| 14 | WSH | 15 | Омыватель лобового стекла, омыватель заднего стекла |
| 15 | ИЗМЕРЯТЬ | 7.5 | Фонари заднего хода, система контроля слепых зон, внутреннее зеркало заднего вида |
| 16 | WIP Франция | 25 | Дворники |
| 17 | SFT LOCK-ACC | 5 | ЭБУ системы блокировки переключения передач |
| 18 | Р/ВЫПУСК № 2 | 15 | Розетки |
| 19 | ACC | 7.5 | Розетки, аудиосистема, наружные зеркала заднего вида, главный ЭБУ кузова, часы, датчик тока |
| 20 | ПАНЕЛЬ | 7.5 | Выключатель VSC OFF, комбинация приборов (индикаторы и сигнальные лампы), главный выключатель BSM, выключатель блокировки полного привода, выключатель антиобледенителя стеклоочистителя, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интуитивно понятный ЭБУ системы помощи при парковке, переключатели обогрева сидений, электропитание розетки, выключатели электропривода задней двери, выключатели системы кондиционирования, переключатель обогрева заднего стекла, аудиосистема, подсветка подстаканника, переключатели рулевого управления, переключатель модуля водителя |
| 21 | TAIL | 10 | Габаритные огни, задние фонари, подсветка номерного знака, боковые габаритные огни, противотуманные фары |
| 22 | Д/Л №2 | 20 | С октября 2015 г.: система блокировки дверей с электроприводом (боковые двери), главный ЭБУ кузова. |
| 23 | ЭПС-ИГ | 5 | Электроусилитель руля |
| 24 | ЭБУ-ИГ №1 | 10 | ЭБУ системы полного привода Dynamic Torque Control, датчик рулевого управления, комбинация приборов (индикаторы и сигнальные лампы), переключатель переключения передач |
| 25 | ЭБУ-ИГ №2 | 5 | Главный ЭБУ кузова, беспроводной пульт дистанционного управления, ЭБУ системы блокировки переключения передач, система интеллектуального ключа, ЭБУ люка, аудиосистема, ЭБУ задней двери с электроприводом, система предупреждения о давлении в шинах, система LDA, система контроля слепых зон |
| 26 | HTR-IG | 7.5 | ЭБУ системы кондиционирования, переключатели системы кондиционирования, переключатель обогревателя заднего стекла |
| 27 | S-HTR левый | 10 | До октября 2015 г.: обогрев левого сиденья. |
| 27 | S/HTR F/L | 10 | С октября 2015: Обогреватель левого сиденья. |
| 28 | S-HTR правый | 10 | До октября 2015 г.: Обогреватель правого сиденья. |
| 28 | S/HTR F/R | 10 | С октября 2015: Обогреватель правого сиденья. |
| 29 | IGN | 7.5 | Топливный насос, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, стоп-сигналы, ЭБУ системы блокировки рулевого управления |
| 30 | A/B | 7.5 | ЭБУ системы подушек безопасности SRS, ЭБУ системы классификации пассажиров на переднем сиденье |
| 31 | МЕТР | 5 | Манометры и счетчики |
| 32 | ЭБУ-ИГ №3 | 7.5 | Генератор, ЭБУ антиблокировочной тормозной системы/системы контроля устойчивости автомобиля, выключатель антиобледенителя стеклоочистителя, стоп-сигналы, "ВЕНТИЛЯТОР №1", "ВЕНТИЛЯТОР N0.2", "ВЕНТИЛЯТОР N0.3", "HTR", "PTC" ", "DEF", "ДЕИЛЬЕР" предохранители |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ Ф/Л | 30 | Левое сиденье с электроприводом |
| 2 | PBD | 30 | Задняя дверь с электроприводом |
| 3 | П/СИДЕНЬЕ ПЕРЕДН./П. | 30 | Правое сиденье с электроприводом |
| 4 | P/W-ГЛАВНЫЙ | 30 | Передние электрические стеклоподъемники, главный выключатель стеклоподъемников |
Релейная коробка
| № | Реле |
|---|---|
| R1 | LHD: Система защиты от кражи (S-РОГ) RHD: Внутреннее освещение (DOME CUT) |
| R2 | Задний противотуманный фонарь (ВОГ РР) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

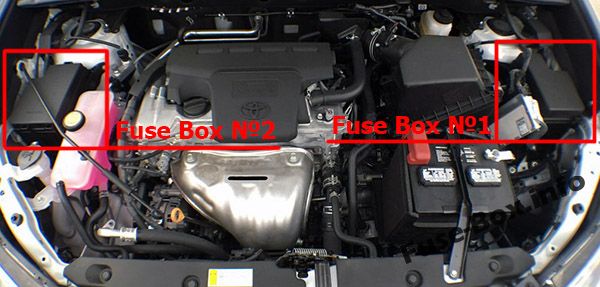

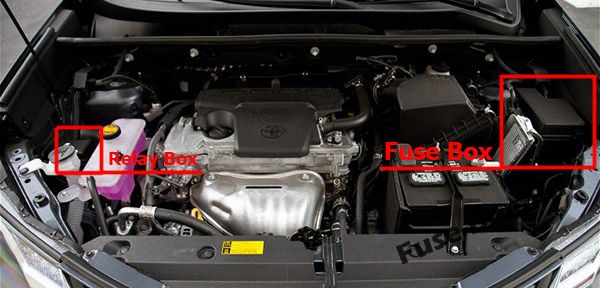

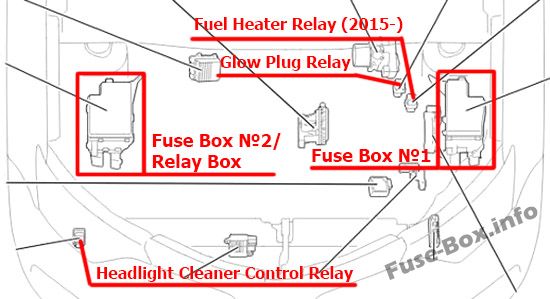

Расположение блока предохранителей

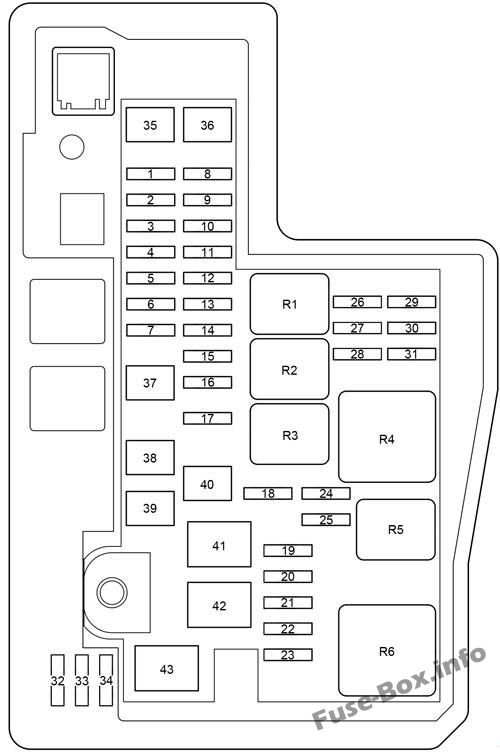

Схема блока предохранителей №1 (тип 1)
| NO. | Name | Amp | Схема |
|---|---|---|---|
| 1 | EFI-MAIN NO.1 | 20 | 2AR-FE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2" |
| 1 | EFI-MAIN NO.1 | 25 | 3ZR-FE, 3ZR-FAE: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2" |
| 1 | EFI-MAIN NO.1 | 30 | Дизель: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ЭБУ автоматической коробки передач, предохранители "EFI NO.3" |
| 2 | БУКСИРОВКА-Б | 30 | Трейлер |
| 3 | СИЛЬНЫЙ ЗАМОК | 10 | ЭБУ блокировки руля |
| 4 | ЭБУ-Б №2 | 10 | ЭБУ системы кондиционирования воздуха, датчики и счетчики, интеллектуальная система входа и запуска, потолочный модуль |
| 5 | ПОВОРОТ И ХАЗ | 10 | Манометры и счетчики |
| 6 | EFI-MAIN NO.2 | 20 | 2AR-FE: Датчик расхода воздуха, топливный насос, задний кислородный датчик Дизель: предохранители "EFI NO.1", "EFI NO.2" |
| 6 | EFI-MAIN NO.2 | 15 | 3ZR-FE, 3ZR-FAE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | EFI-MAIN NO.2 | 7.5 | С октября 2015 г.: 2WW: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 7 | СТ №2 | 20 | До октября 2015 г.: система запуска. |
| 7 | Д/Л №1 | 30 | С октября 2015 г.: устройство открывания задней двери, комбинация приборов, двойной замок, система входа и запуска, передние противотуманные фары, передний стеклоочиститель и омыватель, передняя фара, система иммобилайзера, внутреннее освещение, электрическая задняя дверь, электрические стеклоподъемники, задние противотуманные фары, ремень безопасности. предупреждение, SRS, запуск двигателя, блокировка руля, противоугонная система, система контроля давления в шинах, беспроводное управление дверным замком |
| 8 | ST | 30 | Система запуска |
| 8 | СТ №1 | 30 | До октября 2015 г.: 3ZR-FAE. С апреля 2015 г.: Система запуска. |
| 9 | AMP | 30 | До октября 2015 г.: аудиосистема. |
| 9 | AMP/Би-би-си №3 | 30 | С октября 2015 г.: Аудиосистема. |
| 10 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 10 | ТОПЛИВНЫЙ НАСОС | 30 | С Октября 2015: 2WW: Топливный насос |
| 11 | S-РОГ | 10 | До октября 2015 г.: защита от кражи. |
| 11 | BBC № 2 | 30 | С октября 2015 г.: без телематической системы: ЭБУ системы "стоп-старт" |
| 11 | ПЕРВОЕ МАЯ | 7.5 | С октября 2015 г.: с системой телематики: система Mayday. |
| 12 | IG2 | 15 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "МЕТР", "IGN", "A/B" |
| 13 | AM 2 | 7.5 | Система запуска, предохранитель "IG2" |
| 14 | ALT-S/ICS | 7.5 | Датчик электрического тока, генератор |
| 15 | HORN | 10 | Horn |
| 16 | EDU | 25 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 16 | СТ №2 | 20 | С октября 2015 г.: 3ZR-FAE: система запуска. |
| 16 | S-РОГ | 10 | С октября 2015 г .: с сигналом безопасности: защита от кражи. |
| 17 | D/C РЕЗКА | 30 | Предохранители "КУПОЛ", "ЭБУ-Б №1", "РАДИО" |
| 18 | WIPER-S | 5 | Переключатель стеклоочистителей, датчик электрического тока, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 19 | EFI NO.1 | 10 | 3ZR-FE: расходомер воздуха, управление продувкой VSV, ACIS VSV, задний датчик 02, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 3ZR-FAE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива 2AR-FE: Расходомер воздуха, контроль продувки VSV, ACIS VSV 1AD-FTV: Клапан переключения масла, EDU, ADD FUEL VLV, байпас охладителя EGR VSV, верхний переключатель сцепления, ЭБУ системы Stop & Start, блок управления накалом, расходомер воздуха 2AD-FTV, 2AD-FHV: EDU, ADD FUEL VLV, байпас охладителя EGR VSV, верхний переключатель сцепления, расходомер воздуха, VNT E-VRV |
| 19 | EFI NO.1 | 7.5 | С октября 2015 г.: 2WW: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 20 | EFI NO.2 | 10 | 3ZR-FAE: датчик расхода воздуха, расходомер воздуха, регулятор продувки VSV, ACIS VSV, задний кислородный датчик, ЭБУ системы «стоп-старт» 2AR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, модуль насоса с выключенным ключом 3ZR-FE, 2AD-FTV, 2AD-FHV: Датчик расхода воздуха |
| 20 | EFI NO.2 | 15 | С октября 2015 г.: 2WW: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 21 | H-LP LH-HI | 10 | Левая фара (дальний свет), индикатор дальнего света фар |
| 22 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 23 | EFI NO.3 | 7.5 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ЭБУ автоматической коробки передач |
| 23 | EFI NO.3 | 20 | С октября 2015 г.: 2WW: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива. |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | РАДИО | 20 | Аудио система |
| 27 | ЭБУ-Б №1 | 10 | Беспроводной пульт дистанционного управления, датчик рулевого управления, главный ЭБУ кузова, ЭБУ дверного замка, часы, ЭБУ задней двери с электроприводом, система предупреждения о давлении в шинах |
| 28 | DOME | 10 | Подсветка выключателя двигателя, внутреннее освещение, освещение туалетного столика, освещение багажного отделения, личное освещение |
| 29 | H-LP LH-LO | 10 | До октября 2015 г.: Галоген: левая фара (ближний свет), ручная регулировка угла наклона фар, система регулировки угла наклона фар. С октября 2015 г.: Левая фара (ближний свет), ручная регулировка угла наклона фар, система регулировки угла наклона фар. |
| 29 | H-LP LH-LO | 15 | До октября 2015 г.: HID: левая фара (ближний свет), ручная регулировка уровня фар, система регулировки уровня фар |
| 30 | H-LP RH-LO | 10 | До октября 2015 г.: Галоген: правая фара (ближний свет) С октября 2015: Правая фара (ближний свет) |
| 30 | H-LP RH-LO | 15 | До октября 2015 г.: HID: правая фара (ближний свет) |
| 31 | - | - | - |
| 32 | - | - | - |
| 33 | - | - | - |
| 34 | - | - | - |
| 35 | ТОПЛИВО HTR | 50 | С октября 2015 г.: 2WW: Подогреватель топлива. |
| 36 | BBC | 40 | ЭБУ системы "стоп-старт" |
| 37 | ВЛВМАТИК | 30 | КЛАПАННАЯ СИСТЕМА |
| 37 | ЭФИ ГЛАВНАЯ | 50 | С октября 2015 г.: 2WW: ABS, автоматический круиз-контроль LSD, система помощи при спуске, радарный круиз-контроль dynAM1c, система управления двигателем, система помощи при трогании на подъеме, система обзора PanorAM1c, система старт-стоп, TRC, VSC |
| 38 | АБС №2 | 30 | Контроль устойчивости автомобиля, антиблокировочная тормозная система |
| 39 | АБС №2 | 50 | Контроль устойчивости автомобиля, антиблокировочная тормозная система |
| 40 | H-LP-ГЛАВНЫЙ | 50 | Предохранители "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI" |
| 41 | GLOW | 80 | Блок управления накалом |
| 42 | EPS | 80 | Электроусилитель руля |
| 43 | ALT | 120 | До октября 2015 г.: Бензин: "STOP", "S/КРЫША", "AM1", "OBD", "Д/Л №2", "ВОГ РР", "Д/Л НАЗАД", "P/OUTLET" №1", "ДВЕРЬ D", "ДВЕРЬ П/П", "ДВЕРЬ П/Л", "НЗП РР", "WSH", "ИЗМЕРЯТЬ", "WIP Франция", "SFT LOCK-ACC", " Р/ВЫПУСК № 2", "ACC", "ПАНЕЛЬ", "ХВОСТ", "Д/Л №2", "ЭПС-ИГ", "ЭБУ-ИГ №1", "ECU-IG NO. 2", предохранители "HTR-IG", "S-HTR левый", "S-HTR правый", "IGN", "A/B", "МЕТР", "ЭБУ-ИГ №3" |
| 43 | ALT | 140 | До октября 2015 г.: Дизель, 3ZR-FAE С апреля 2015 г.; С октября 2015 г.: Кроме 2WW: "АБС №1", "АБС №2", "ВЕНТИЛЯТОР РДИ", "FAN NO.1", "S/HTR П/Л", "ДЕИЛЬЕР", "ТУМАН FR ", "S/HTR R/R", "ВЕНТИЛЯТОР CDS", "ВЕНТИЛЯТОР №2", "HTR", "СТВ HTR", "БУКСИРОВКА-АЛЬТ", "HWD №1", "HWD №2 ", "H-LP CLN", "DRL", "PTC HTR №1", "PTC HTR №2", "PTC HTR №3", "DEF", "ШУМОВОЙ ФИЛЬТР", "СТОП", "S/КРЫША", "AM1", "OBD", "Д/Л №2", "ВОГ РР", "Д/Л НАЗАД", "Р/ВЫПУСК № 1", "ДВЕРЬ Д", " ДВЕРЬ П/П", "ДВЕРЬ П/Л", "НЗП РР", "WSH", "ИЗМЕРЯТЬ", "WIP Франция", "SFT LOCK-ACC", "Р/ВЫПУСК № 2", "ACC" , "ПАНЕЛЬ", "ХВОСТ", "Д/Л №2", "ЭПС-ИГ", "ЭБУ-ИГ №1", "ЭБУ-ИГ №2", "HTR-IG", "S -HTR LH", "S-HTR правый", предохранители "IGN", "A/B", "МЕТР", "ECU-IG N0.3" |
| Реле | |||
| R1 | Блок управления двигателем (EFI-MAIN NO.2) | ||
| R2 | Зажигание (IG2) | ||
| R3 | Дизель: Блок управления двигателем (EDU) Бензин: Топливный насос (C/OPN) 2WW: Топливный насос (ТОПЛИВНЫЙ НАСОС) | ||
| R4 | До октября 2015 г.: Фара (H-LP) С октября 2015 г.: диммер | ||
| R5 | Блок управления двигателем (EFI-MAIN NO.1) | ||
| R6 | До октября 2015 г.: диммер С октября 2015 г.: Кроме 2AR-FE: Фара (H-LP) 2AR-FE: Фары/дневные ходовые огни (H-LP/DRL) |

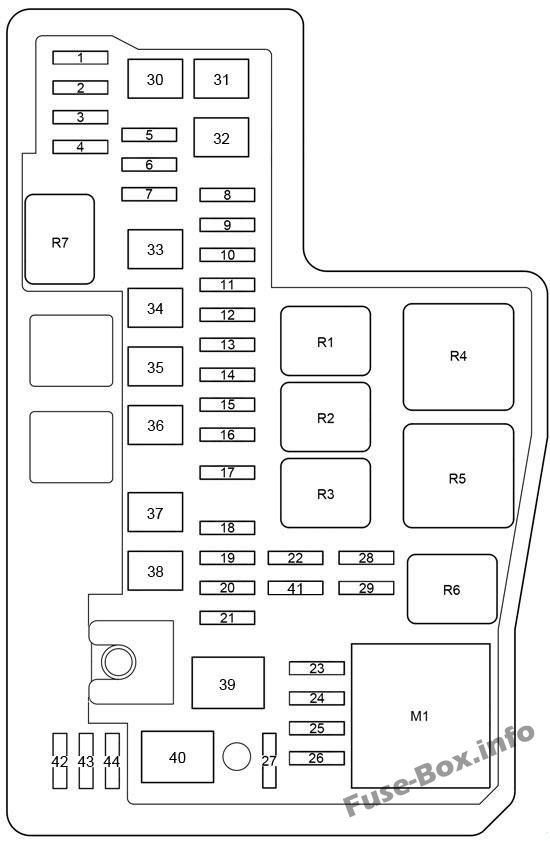

Схема блока предохранителей №1 (тип 2)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | РАДИО | 20 | Аудио система |
| 2 | ЭБУ-Б №1 | 10 | Беспроводной пульт дистанционного управления, датчик рулевого управления, главный ЭБУ кузова, часы, ЭБУ задней двери с электроприводом, система предупреждения о давлении в шинах, ЭБУ памяти положения водителя |
| 3 | DOME | 10 | Подсветка выключателя двигателя, внутреннее освещение, освещение туалетного столика, освещение багажного отделения, личное освещение |
| 4 | - | - | - |
| 5 | ДЕИЛЬЕР | 20 | Антиобледенитель стеклоочистителя |
| 6 | - | - | - |
| 7 | ТУМАН FR | 7.5 | Противотуманные фары, индикатор противотуманных фар |
| 8 | AMP | 30 | Аудио система |
| 9 | ST | 30 | Система запуска |
| 10 | EFI-MAIN NO.1 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "EFI NO.1", "EFI NO.2" |
| 11 | - | - | - |
| 12 | IG2 | 15 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранители "МЕТР", "IGN", "A/B" |
| 13 | ПОВОРОТ И ХАЗ | 10 | Манометры и счетчики |
| 14 | AM2 | 7.5 | Система запуска, предохранитель "IG2" |
| 15 | ЭБУ-Б №2 | 10 | ЭБУ системы кондиционирования воздуха, датчики и счетчики, ЭБУ системы классификации пассажиров на переднем сиденье, система смарт-ключей |
| 16 | СИЛЬНЫЙ ЗАМОК | 10 | ЭБУ блокировки руля |
| 17 | D/C РЕЗКА | 30 | Предохранители "КУПОЛ", "ЭБУ-Б №1", "РАДИО" |
| 18 | HORN | 10 | Horn |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 20 | EFI-MAIN NO.2 | 20 | Датчик расхода воздуха, топливный насос, задний датчик 02 |
| 21 | ALT-S/ICS | 7.5 | Датчик электрического тока |
| 22 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 23 | EFI NO.1 | 10 | Расходомер воздуха, контроль продувки VSV, ACIS VSV |
| 24 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, модуль насоса выключения зажигания |
| 25 | H-LP LH-HI | 10 | Левая фара (дальний свет), индикатор дальнего света фар |
| 26 | H-LP RH-HI | 10 | Правая фара (дальний свет) |
| 27 | - | - | - |
| 28 | H-LP LH-LO | 10 | Левая фара (ближний свет) |
| 29 | H-LP RH-LO | 10 | Правая фара (ближний свет) |
| 30 | КДС ВЕНТИЛЯТОР | 30 | Электрические вентиляторы охлаждения |
| 31 | HTR | 50 | Система кондиционирования воздуха |
| 32 | H-LP-ГЛАВНЫЙ | 50 | Дневные ходовые огни, предохранители "H-LP RH-LO", "H-LP LH-LO", "H-LP RH-HI", "H-LP LH-HI" |
| 33 | ПТК ХТР №2 | 30 | PTC-нагреватель |
| 34 | ПТК ХТР №1 | 30 | PTC-нагреватель |
| 35 | DEF | 30 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 36 | АБС №2 | 30 | Контроль устойчивости автомобиля |
| 37 | ВЕНТИЛЯТОР РДИ | 30 | Электрические вентиляторы охлаждения |
| 38 | АБС №1 | 50 | Контроль устойчивости автомобиля |
| 39 | EPS | 80 | Электроусилитель руля |
| 40 | ALT | 120 | "ABS №1", "ABS №2", "PTC HTR №1", "PTC HTR №2", "ДЕИЛЬЕР", "HTR", "ВЕНТИЛЯТОР РДИ", "КДС ВЕНТИЛЯТОР", "FOG предохранители FR", "DEF" |
| 41 | WIPER-S | 5 | Выключатель стеклоочистителя, датчик электрического тока |
| 42 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 43 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 44 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| Реле | |||
| R1 | Блок управления двигателем (EFI-MAIN NO.2) | ||
| R2 | Зажигание (IG2) | ||
| R3 | Топливный насос (Ц/ОПН) | ||
| R4 | Короткая булавка | ||
| R5 | Фара (H-LP) | ||
| R6 | Блок управления двигателем (EFI-MAIN NO.1) | ||
| R7 | Обогрев заднего стекла (DEF) | ||
| M1 | Модуль дневных ходовых огней |

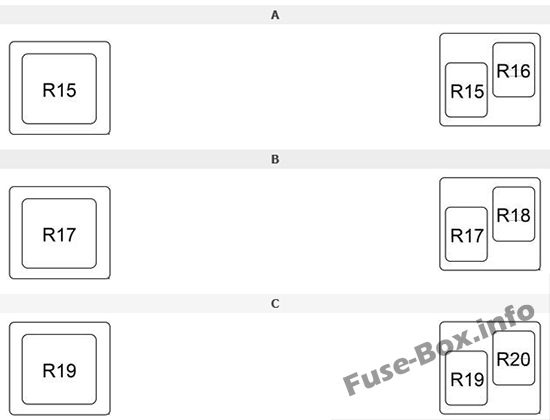

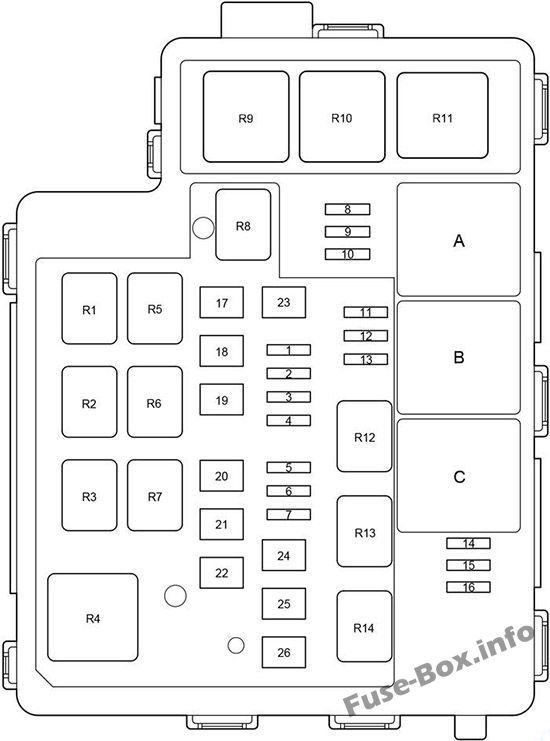

Блок предохранителей №2 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DRL | 5 | Дневные ходовые огни |
| 2 | БУКСИРОВКА-АЛЬТ | 30 | Трейлер |
| 3 | ТУМАН FR | 7.5 | Передние противотуманные фары, индикатор передних противотуманных фар |
| 4 | ФИЛЬТР ШУМА | 10 | Фильтр шума |
| 5 | СТВХТР | 25 | Электрический нагреватель |
| 6 | S/HTR R/R | 10 | С октября 2015 г.: Обогрев сиденья (заднее пассажирское сиденье). |
| 7 | ДЕИЛЬЕР | 20 | Антиобледенитель стеклоочистителя |
| 7 | S/HTR П/Л | 10 | С октября 2015 г.: Обогрев сиденья (заднее пассажирское сиденье). |
| 8 | CDS ВЕНТИЛЯТОР №2 | 5 | С октября 2015 г.: Дизель: электрические вентиляторы охлаждения. |
| 9 | - | - | - |
| 10 | RDI ВЕНТИЛЯТОР № 2 | 5 | С октября 2015 г.: Дизель: электрические вентиляторы охлаждения. |
| 11 | - | - | - |
| 12 | - | - | - |
| 13 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 14 | - | - | - |
| 15 | - | - | - |
| 16 | - | - | - |
| 17 | ПТК ХТР №1 | 50 | 600 Вт, 840 Вт: нагреватель PTC |
| 17 | ПТК ХТР №1 | 30 | 330 Вт: нагреватель PTC |
| 18 | ПТК ХТР №2 | 50 | 840 Вт: нагреватель PTC |
| 18 | ПТК ХТР №2 | 30 | 330 Вт: нагреватель PTC |
| 19 | ПТК ХТР №3 | 50 | 840 Вт: нагреватель PTC |
| 19 | ПТК ХТР №3 | 30 | 330 Вт: нагреватель PTC |
| 20 | КДС ВЕНТИЛЯТОР | 30 | Электрические вентиляторы охлаждения |
| 20 | КДС ВЕНТИЛЯТОР | 40 | С октября 2015 г.: 2WW: электрические вентиляторы охлаждения. |
| 20 | FAN NO.2 | 50 | С октября 2015 г. Дизель: с буксировкой прицепа: Электрические вентиляторы охлаждения |
| 21 | ВЕНТИЛЯТОР РДИ | 30 | Электрические вентиляторы охлаждения |
| 21 | ВЕНТИЛЯТОР РДИ | 40 | С октября 2015 г.: 2WW: электрические вентиляторы охлаждения. |
| 21 | FAN NO.1 | 50 | С октября 2015 г. Дизель: с буксировкой прицепа: Электрические вентиляторы охлаждения |
| 22 | HTR | 50 | Система кондиционирования воздуха |
| 23 | DEF | 30 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 24 | HWD NO.2 | 50 | Обогрев ветрового стекла |
| 25 | H-LP CLN | 30 | Очиститель фар |
| 26 | HWD NO.1 | 50 | Обогрев ветрового стекла |
| Реле | |||
| R1 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R2 | Передние противотуманные фары (ТУМАН FR) | ||
| R3 | Horn | ||
| R4 | Обогреватель (HTR) | ||
| R5 | Дневные ходовые огни (ДХО) | ||
| R6 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R7 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R8 | Обогрев заднего стекла (DEF) | ||
| R9 | Нагреватель PTC (ПТК ХТР №1) | ||
| R10 | Нагреватель PTC (ПТК ХТР №2) Обогрев ветрового стекла (HWD NO.1) | ||
| R11 | Нагреватель PTC (ПТК ХТР №3) Обогрев ветрового стекла (HWD NO.2) | ||
| R12 | Стоп-сигналы (STOP LP) | ||
| R13 | Стартер (СТ), (СТ №1) | ||
| R14 | Обогрев ветрового стекла (ДЕИЛЬЕР) Рулевое колесо с подогревом (STRG HTR) Обогрев ветрового стекла/обогрев рулевого колеса (ДЕИЛЬЕР/STRG HTR) | ||
| A | |||
| R15 | С октября 2015 г.: с буксировкой прицепа + Дизель: электрические вентиляторы охлаждения (ВЕНТИЛЯТОР № 1) Подогрев заднего сиденья (S/HTR П/Л) | ||
| R16 | С октября 2015: Обогрев заднего сиденья (S/HTR R/R) | ||
| B | |||
| R17 | С октября 2015 г.: с буксировкой прицепа + Дизель: электрические вентиляторы охлаждения (ВЕНТИЛЯТОР № 2) Нагреватель форсунки омывателя (WSH NZL HTR) | ||
| R18 | Стартер (СТ №2) | ||
| C | |||
| R19 | 330 Вт: нагреватель PTC (ПТК ХТР №1) 600 Вт: нагреватель PTC (ПТК ХТР №3) | ||
| R20 | Нагреватель PTC (ПТК ХТР №2) |

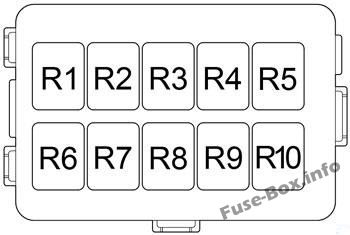

Блок реле (при наличии)
| № | Реле |
|---|---|
| R1 | Передние противотуманные фары (ТУМАН FR) |
| R2 | Муфта компрессора кондиционера (MG/CLT) |
| R3 | Нагреватель PTC (ПТК ХТР №2) |
| R4 | - |
| R5 | Horn |
| R6 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) |
| R7 | Нагреватель PTC (ПТК ХТР №1) |
| R8 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) |
| R9 | Стартер (СТ) |
| R10 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) |
