Предохранители и реле Toyota Sequoia (2001-2007)
Схемы относятся к указанным годам и вариантам Toyota Sequoia (2001-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Sequoia 2001-2007 гг.
Предохранители прикуривателя (розетки) в Toyota Sequoia 2001-2002 - это предохранители № 31 «CIG» (прикуриватель), № 45 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетки питания) и № 53 «AM1» в блоке предохранителей панели приборов. 2003-2007 гг. — предохранители №38 «ИНВ переменного тока», №42 «CIG» и №55 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

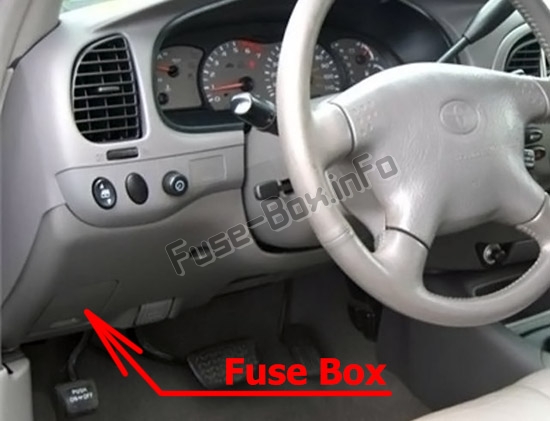

Пассажирский отсек
Блок предохранителей расположен в левой части панели приборов, за крышкой.

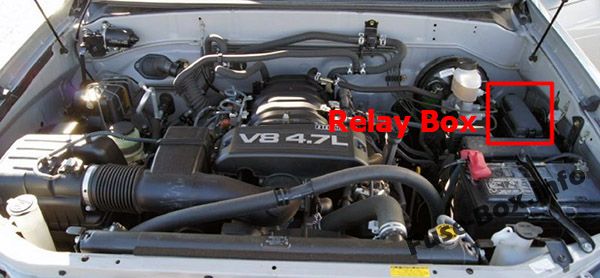

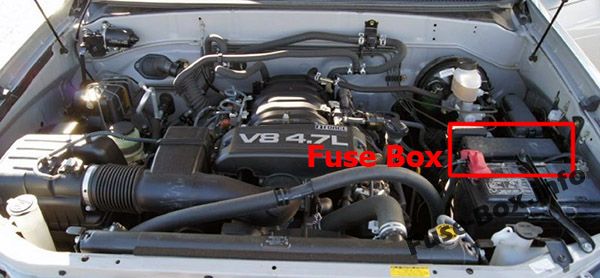

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
2001, 2002

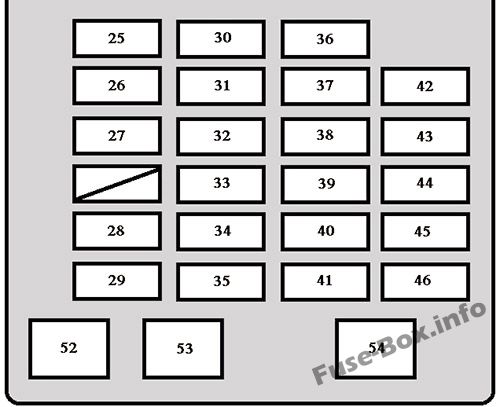

Пассажирский отсек
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 25 | TAIL | 15 | Задние фонари, подсветка задней двери, подсветка номерного знака |
| 26 | ЭБУ-ИГ | 7,5 | Система зарядки, система круиз-контроля, антиблокировочная тормозная система, система контроля заноса автомобиля, система контроля тяги (модели с полным приводом), активная система контроля тяги (модели с полным приводом), система автоматической коробки передач с электронным управлением, силовая антенна, люк с электроприводом, система блокировки задней двери, система блокировки дверей водителя и переднего пассажира, датчики и счетчики, мультиинформационный дисплей, система подушек безопасности SRS, преднатяжители передних ремней безопасности |
| 27 | WSH | 25 | Дворники и омыватель |
| 28 | ИГН 2 | 20 | Система запуска |
| 29 | ВЭР №3 | 20 | Стеклоподъемник заднего пассажира (правая сторона) |
| 30 | ВЭР №4 | 20 | Стеклоподъемник заднего пассажира (левая сторона) |
| 31 | CIG | 15 | Системы кондиционирования, электропривод зеркал заднего вида, прикуриватель |
| 32 | РАД №2 | 7,5 | Автомобильная аудиосистема, силовая антенна, розетки, мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система входа с подсветкой, дневной режим работы) световая система) |
| 33 | 4WD | 20 | ДОБАВЛЯТЬ. система управления, система полного привода |
| 34 | STOP | 15 | Стоп-сигналы, высокие стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля заноса автомобиля, система контроля тяги (модели с полным приводом), активная система контроля тяги (модели с полным приводом), мультиплексная связь система (система автоматического запирания дверей) |
| 35 | OBD | 7,5 | Бортовая система диагностики |
| 36 | ПАНЕЛЬ | 7,5 | Подсветка приборной панели, подсветка перчаточного ящика, подсветка обогревателей сидений, прикуривателя, пепельницы, мультиинформационный дисплей, автомобильная аудиосистема, датчики и счетчики и системы кондиционирования |
| 37 | ВЭР №1 | 25 | Система блокировки водительской двери |
| 38 | WIP | 25 | Стеклоочиститель и омыватели |
| 39 | IGN 1 | 10 | Система зарядки |
| 40 | СОЛНЕЧНАЯ КРЫША | 25 | Электрическая лунная крыша |
| 41 | ВЭР №2 | 25 | Система блокировки двери переднего пассажира |
| 42 | HTR | 10 | Системы кондиционирования, электровентилятор охлаждения, обогреватель заднего стекла, обогрев наружных зеркал заднего вида |
| 43 | FOG | 15 | Передние противотуманные фары |
| 44 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, подогревы сидений, датчики и счетчики, системы кондиционирования воздуха |
| 45 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 46 | ПОДОГРЕВ СИДЕНЬЯ | 15 | Подогрев сидений |
| 52 | СИЛОВОЕ СИДЕНЬЕ | 30 | Передние сиденья с электроприводом |
| 53 | AM1 | 40 | Предохранители «HTR», «CIG», «ИЗМЕРЯТЬ», «РАД №2», «ЭБУ-ИГ», «WIPER», «WSH» и «4WD» |
| 54 | ПВР №5 | 30 | Система блокировки дверей с электроприводом, система блокировки задней двери |

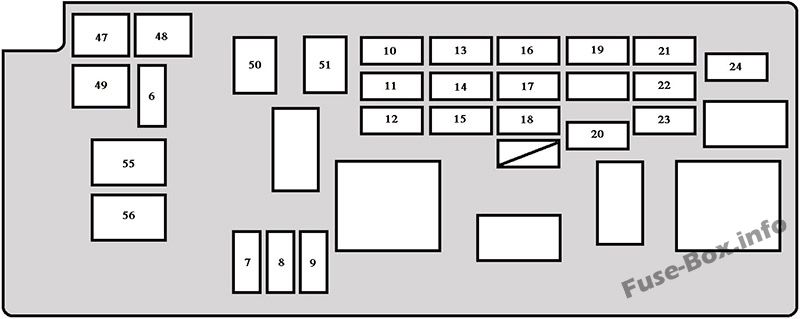

Блок предохранителей в моторном отсеке
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 6 | КДС ВЕНТИЛЯТОР | 25 | Электрический вентилятор охлаждения |
| 7 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 9 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 10 | ETCS | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 11 | EFI NO.1 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 12 | H-LP правая | 15 | Правая фара (без системы дневных ходовых огней) |
| 13 | БУКСИРОВКА | 30 | Освещение прицепа (стоп-сигналы, указатели поворота, задние фонари, фонари заднего хода) |
| 14 | АЛЬТ-С | 7,5 | Система зарядки |
| 15 | DRL | 7,5 | с системой дневных ходовых огней: Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система входа с подсветкой, система дневных ходовых огней) |
| 15 | H-LP левый | 15 | Левая фара (без системы дневных ходовых огней) |
| 16 | AM2 | 30 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой, предохранители «IGN 1» и «ИГН 2» |
| 17 | ПОВОРОТ-HAZ | 20 | Указатели поворота, аварийные мигалки |
| 18 | РАД №3 | 20 | Автомобильная аудиосистема |
| 19 | HORN | 10 | Рога |
| 20 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 21 | DOME | 10 | Центральное внутреннее и личное освещение, личное освещение, освещение багажного отделения, система кондиционирования воздуха, беспроводная система дистанционного управления, устройство открывания гаражных ворот, подсветка выключателя зажигания, подсветка дверей, подсветка для ног, подсветка туалетного столика, силовая антенна |
| 22 | ЭБУ-Б | 7,5 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система входа с подсветкой, система дневных ходовых огней), система блокировки задней двери, водитель и система блокировки двери переднего пассажира, датчики и счетчики |
| 23 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 24 | РАД №1 | 20 | Автомобильная аудиосистема |
| 47 | ПОДОГРЕВАТЕЛЬ ЗАДН. | 30 | Система кондиционирования воздуха в задней части салона |
| 48 | НАГРЕВАТЕЛЬ | 40 | Передняя система кондиционирования воздуха |
| 49 | УДАЛЕНИЕ ТУМАНА | 40 | Обогрев заднего стекла |
| 50 | MAIN | 40 | Система запуска, предохранители «H-LP правая», «H-LP левый» и «STA» |
| 51 | ДВЕРЬ №2 | 30 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей) |
| 55 | ALT | 120 | "AM1", "СИЛОВОЕ СИДЕНЬЕ", "TAIL", "STOP", "SUN ROOP, "ПАНЕЛЬ", "OBD", "FOG", "ВЭР №1", "ВЭР №2", "PWR NO. .5», предохранители «ВЭР №3», «ВЭР №4», «ВЫХОД ЭЛЕКТРОПИТАНИЯ» и «СЕАТ ХТР». |
| 55 | ABS | 60 | Антиблокировочная тормозная система, система контроля заноса автомобиля, противобуксовочная система (полноприводные модели), активная противобуксовочная система (полноприводные модели) |

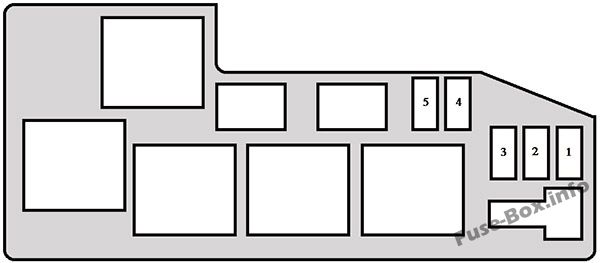

Блок реле моторного отсека
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 1 | H-LP правая | 10 | Правая фара (дальний свет) (с системой дневных ходовых огней) |
| 2 | H-LP левый | 10 | Левая фара (дальний свет) (с системой дневных ходовых огней) |
| 3 | STA | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 4 | H-LP РЛ | 10 | Правая фара (ближний свет) (с системой дневных ходовых огней) |
| 5 | H-LP ЛЛ | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
2003, 2004, 2005, 2006, 2007

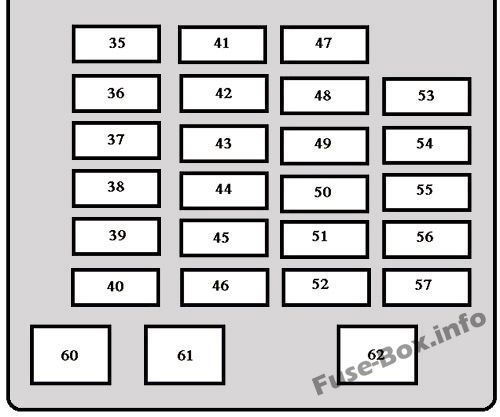

Пассажирский отсек
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 35 | TAIL | 15 | Задние фонари, подсветка задней двери, подсветка номерного знака |
| 36 | ЭБУ-ИГ | 10 | Система зарядки, антиблокировочная тормозная система, система контроля устойчивости автомобиля, противобуксовочная система (полноприводные модели), активная противобуксовочная система (полноприводные модели), люк с электроприводом, система блокировки задней двери, водителя и переднего пассажира система блокировки дверей, датчики и счетчики, мультиинформационный дисплей, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, розетки, мультиплексная система связи |
| 37 | WSH | 25 | Дворники и омыватель |
| 38 | ИНВ переменного тока | 15 | Розетки |
| 39 | ИГН 2 | 20 | Система запуска |
| 40 | ВЭР №3 | 20 | Стеклоподъемник заднего пассажира (правая сторона) |
| 41 | ВЭР №4 | 20 | Стеклоподъемник заднего пассажира (левая сторона) |
| 42 | CIG | 15 | Системы кондиционирования, электропривод зеркал заднего вида, прикуриватель |
| 43 | РАД №2 | 7,5 | Аудио/видеосистема, розетки, мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система освещения входа, система дневных ходовых огней ) |
| 44 | 4WD | 20 | ДОБАВЛЯТЬ. система управления, система полного привода |
| 45 | STOP | 15 | Стоп-сигналы, высокие стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, противобуксовочная система (модели с полным приводом), активная система контроля тяги (модели с полным приводом), мультиплексная система связи |
| 46 | OBD | 7,5 | Бортовая система диагностики |
| 47 | ПАНЕЛЬ | 7,5 | Подсветка приборной панели, подсветка перчаточного ящика, подогрев сидений, прикуриватель, пепельницы, мультиинформационный дисплей, аудио/видеосистема, датчики и счетчики, системы кондиционирования воздуха |
| 48 | ВЭР №1 | 25 | Система блокировки водительской двери |
| 49 | WIP | 25 | Стеклоочиститель и омыватели |
| 50 | IGN 1 | 10 | Система зарядки |
| 51 | СОЛНЕЧНАЯ КРЫША | 25 | Электрическая лунная крыша |
| 52 | ВЭР №2 | 25 | Система блокировки двери переднего пассажира |
| 53 | HTR | 10 | Системы кондиционирования, электровентилятор охлаждения, обогреватель заднего стекла, обогрев наружных зеркал заднего вида |
| 54 | FOG | 15 | Передние противотуманные фары |
| 55 | ИЗМЕРЯТЬ | 15 | Фонари заднего хода, подогревы сидений, датчики и счетчики, системы кондиционирования воздуха |
| 55 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 57 | СЕАТ ХТР | 15 | Подогрев сидений |
| 60 | СИЛОВОЕ СИДЕНЬЕ | 30 | Передние сиденья с электроприводом |
| 61 | AM1 | 40 | Предохранители «HTR», «CIG», «ИЗМЕРЯТЬ», «РАД №2», «ЭБУ-ИГ», «WIPER», «WSH» и «4WD» |
| 62 | ПВР №5 | 30 | Система блокировки дверей с электроприводом, система блокировки задней двери |
Блок предохранителей в моторном отсеке
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 15 | КДС ВЕНТИЛЯТОР | 25 | Электрический вентилятор охлаждения |
| 16 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 17 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 18 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 20 | EFI NO.1 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, бортовая система диагностики |
| 21 | H-LP правая | 15 | Правая фара (без системы дневных ходовых огней) |
| 22 | БУКСИРОВКА | 30 | Освещение прицепа (стоп-сигналы, указатели поворота, задние фонари) |
| 23 | АЛЬТ-С | 7,5 | Система зарядки |
| 24 | DRL | 15 | Система дневных ходовых огней (с системой дневных ходовых огней) |
| 22 | H-LP левый | 15 | Левая фара (без системы дневных ходовых огней) |
| 25 | AM2 | 25 | Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой, предохранители «IGN 1» и «ИГН 2» |
| 26 | ПОВОРОТ-HAZ | 20 | Указатели поворота, аварийные мигалки |
| 27 | РАД №3 | 30 | Аудио/видеосистема |
| 28 | ST | 30 | Система запуска, предохранитель «STA» |
| 29 | HORN | 10 | Рога |
| 30 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | DOME | 10 | Центральное внутреннее и личное освещение, личное освещение, освещение багажного отделения, система кондиционирования воздуха, беспроводная система дистанционного управления, устройство открывания гаражных ворот, подсветка выключателя зажигания, подсветка дверей, подсветка для ног, подсветка туалетного столика, датчики и счетчики |
| 32 | ЭБУ-Б | 7,5 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система входа с подсветкой, система дневных ходовых огней), система блокировки задней двери, водитель и система блокировки двери переднего пассажира, датчики и счетчики |
| 33 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 34 | РАД №1 | 20 | Аудиосистема, развлекательная система для пассажиров задних сидений |
| 58 | MAIN | 40 | Система запуска, предохранители «H-LP правая», «H-LP левый» и «STA» |
| 59 | ДВЕРЬ №2 | 30 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического запирания дверей) |
| 63 | ПОДОГРЕВАТЕЛЬ ЗАДН. | 30 | Система кондиционирования воздуха в задней части салона |
| 64 | УДАЛЕНИЕ ТУМАНА | 40 | Обогрев заднего стекла |
| 65 | НАГРЕВАТЕЛЬ | 50 | Передняя система кондиционирования воздуха |
| 66 | ЭЙР СУС | 50 | Задняя пневматическая подвеска с регулировкой высоты |
| 67 | БУКСИРОВКА Р/Б | 60 | Контроллер тормозов прицепа, фонари прицепа (задние фонари), дополнительный аккумулятор прицепа |
| 68 | ALT | 140 | «AM1», «СИЛОВОЕ СИДЕНЬЕ», «TAIL», «STOP», «SUN ROOP, «ПАНЕЛЬ», «OBD», «FOG», «ВЭР №1», «ВЭР №2», «PWR NO. .5", предохранители "ВЭР №3", "ВЭР №4", "ИНВ переменного тока", "ВЫХОД ЭЛЕКТРОПИТАНИЯ" и "СЕАТ ХТР" |
| 69 | ABS | 60 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система (полноприводные модели), активная противобуксовочная система (полноприводные модели) |
| 70 | А/НАСОС | 50 | Система впрыска воздуха |
| 71 | R/B | 30 | Предохранители «A/F» и «БЕЗОПАСНОСТЬ» |

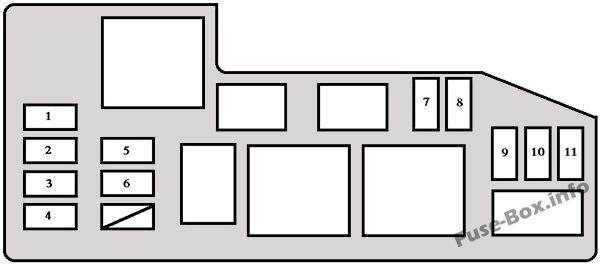

Блок реле моторного отсека
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 1 | ЭЙР СУС №2 | 10 | Задняя пневматическая подвеска с регулировкой высоты |
| 2 | RSE | 7,5 | Аудиосистема для пассажиров задних сидений, развлекательная система для пассажиров задних сидений |
| 3 | A/F | 20 | Датчик A/F |
| 4 | БЕЗОПАСНОСТЬ | 15 | Мультиплексная система связи |
| 5 | DEF I/UP | 7,5 | Обогрев заднего стекла, обогреватели наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ЭБУ-Б2 | 7,5 | Заднее стекло с электроприводом, система блокировки задней двери |
| 7 | H-LP ЛЛ | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 8 | H-LP РЛ | 10 | Правая фара (ближний свет) (с системой дневных ходовых огней) |
| 9 | STA | 7,5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 10 | H-LP левый | 10 | Левая фара (дальний свет) (с системой дневных ходовых огней) |
| 11 | H-LP правая | 10 | Правая фара (дальний свет) (с системой дневных ходовых огней) |
Дополнительный блок предохранителей
| № | Name | Номинальный ток [А] | Функции |
|---|---|---|---|
| 12 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Фонари прицепа (задние фонари) |
| 13 | ЗАРЯД БАТАРЕИ | 30 | Аккумулятор прицепа |
| 14 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
