Предохранители и реле Toyota Sequoia (2008-2017)

Схемы относятся к указанным годам и вариантам Toyota Sequoia (2008-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Sequoia 2008-2017 гг.

Расположение предохранителей Toyota Sequoia 2008-2017 гг.

Предохранители прикуривателя (розетки) в Toyota Sequoia Это предохранители № 1 «ИНВЕРТОР» (розетка 115 В/120 В), № 6 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (электрические розетки) и № 31 «CIG» (прикуриватель) в блоке предохранителей панели приборов.

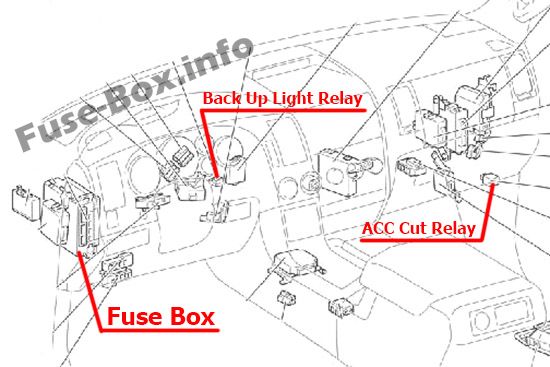

Обзор салона

Обзор салона

Блок предохранителей в салоне

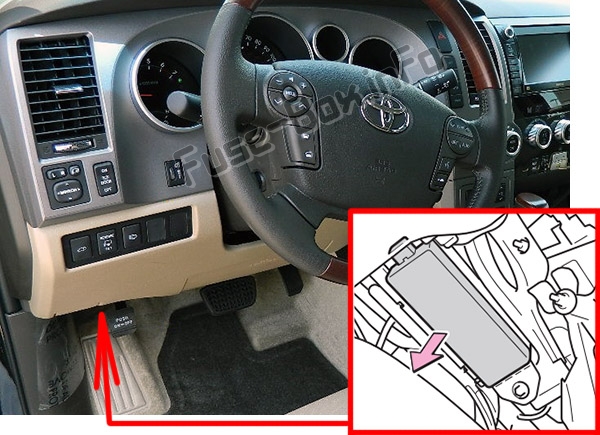

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.Расположение блока предохранителей

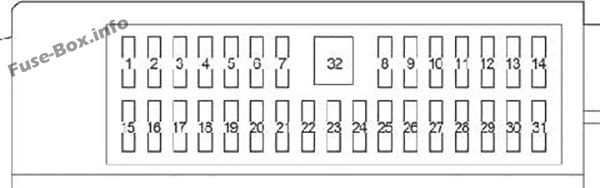

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAmpЗащищенные компоненты
1ИНВЕРТОР15Розетка (115 В/ 120 В)
2ПЕРЕДН. СИДЕНЬЕ ЛЕВ.30Переднее водительское сиденье с электроприводом
3DR/LCK25Мультиплексная система связи
4СИЛА №530Задняя дверь с электроприводом
5OBD7.5Бортовая система диагностики
6ВЫХОД ЭЛЕКТРОПИТАНИЯ15Розетки
7---
8AM17.5Система блокировки переключения передач, система запуска, подогрев сидений
9A/C7.5Система кондиционирования воздуха
10MIR15Управление наружными зеркалами заднего вида, обогреватели наружных зеркал заднего вида
11СИЛА №320Электрические стеклоподъемники
12ПЕРЕДН.П/СИДЕНЬЕ ПРАВ.30Сиденье переднего пассажира с электроприводом
13ТИ&ТЕ15Силовой наклон и силовой телескопический
14S/КРЫША25Электрическая лунная крыша
15ЗАДН. СИДЕНЬЕ-HTR ПРАВ.10Подогрев сидений
16ЭБУ-ИГ №17.5Антиблокировочная тормозная система, система контроля устойчивости автомобиля, мультиплексная коммуникационная система, интуитивно понятная система помощи при парковке, электропривод переднего сиденья водителя, электропривод наклона и телескопического электропривода, блокировка переключения передач, система предупреждения о давлении в шинах, счетчик аксессуаров, буксировка прицепа, розетка, электрическая луна крыша, задняя дверь с электроприводом, очиститель фар, система контроля слепых зон, главный выключатель BSM
17ЭЙР СУС ИГ20Пневмоподвеска с электронной модуляцией
18LH-IG7.5Фонари заднего хода, система зарядки, датчики и счетчики, указатели поворота, система кондиционирования воздуха, обогреватели сидений, обогреватель заднего стекла
194WD20Система управления полным приводом
20ЗАДН. СИДЕНЬЕ-HTR LH10Подогрев сидений
21WSH20Мойщик окон
22ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ30Стеклоочиститель и омыватель
23ЭБУ-ИГ №27.5Мультиплексная система связи, гидроусилитель руля, ЭБУ шлюза
24TAIL15Задние фонари, фонари прицепа (задние фонари), габаритные огни
25Кондиционер ИГ10Система кондиционирования воздуха
26---
27SEAT-HTR20Подогрев сидений или Подогрев и вентиляция сидений
28ПАНЕЛЬ7.5Подсветка приборной панели, подсветка перчаточного ящика, пепельница, счетчик аксессуаров, аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений, датчики и счетчики, система кондиционирования воздуха, выключатели обогрева сидений или обогрева и вентиляции, главный выключатель BSM
29ACC7.5Счетчик аксессуаров, аудиосистема, развлекательная система для пассажиров задних сидений, монитор заднего вида, навигационная система, фонари заднего хода, фонари прицепа (фонари заднего хода), мультиплексная система связи, розетка, наружное зеркало заднего вида
30БК/УП ЛП10Резервный свет, датчики и счетчики
31CIG15Зажигалка
32СИЛА №130Электростеклоподъемники, электростеклоподъемники заднего стекла

Блок предохранителей в моторном отсеке

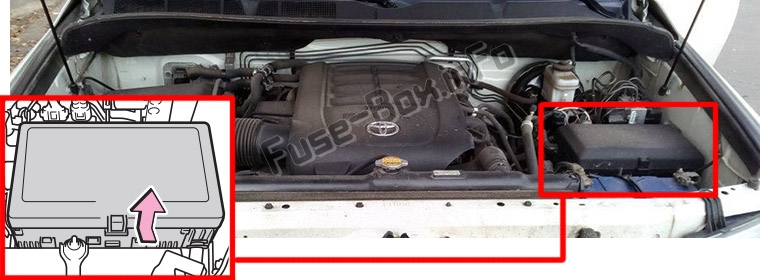

Расположение блока предохранителей

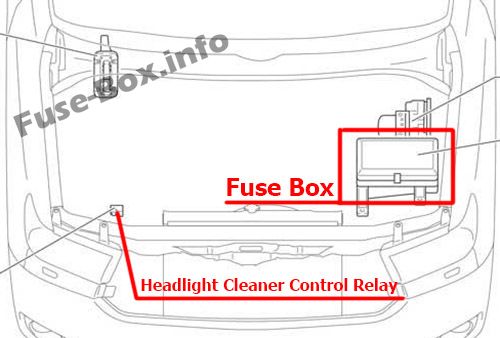

Расположение блока предохранителей

Расположение блока предохранителей

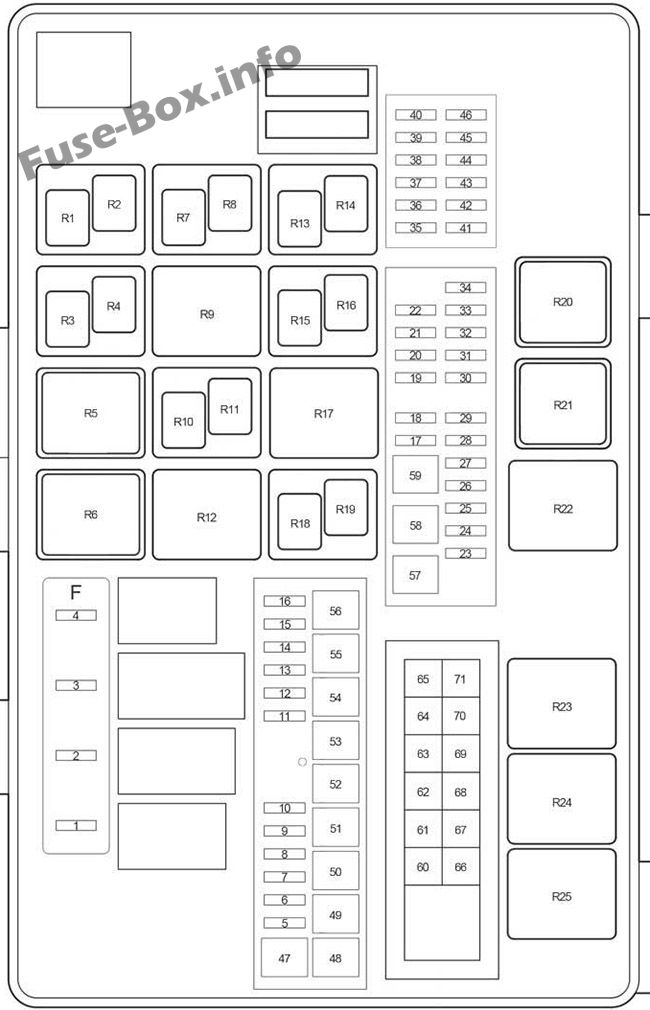

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№NameAmpЗащищенные компоненты
1A/F15Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2HORN10Horn
3EFI NO.125Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4IG2 ГЛАВНЫЙ30Предохранители "INJ", "MET", "IGN"
5L2 ЗАДН.2 СИДЕНЬЕ30Третье сиденье с электроприводом
6L1 ЗАДН.2 СИДЕНЬЕ30Третье сиденье с электроприводом
7КДС ВЕНТИЛЯТОР25Электрические вентиляторы охлаждения
8ДЕИЛЬЕР20Антиобледенитель стеклоочистителя
9БУКСИРОВКА ХВОСТ30Фонари прицепа (задние фонари)
10CDS ВЕНТИЛЯТОР №2252012-2017: Электрические вентиляторы охлаждения
11СИДЕНЬЕ R2 RR230Третье сиденье с электроприводом
12СИДЕНЬЕ R1 RR230Третье сиденье с электроприводом
13МОЩНОСТЬ №425Электрические стеклоподъемники
14FOG15Передние противотуманные фары
15STOP15Стоп-сигналы, высокий стоп-сигнал, система контроля устойчивости автомобиля, антиблокировочная система тормозов, система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, буксировочный преобразователь
16БУКСИРОВКА БРК30Контроллер тормозов прицепа
17IMB7.5Система иммобилайзера двигателя
18AM27.5Система запуска
19---
20---
21---
22---
23БУКСИРОВКА30Буксировочный преобразователь
24AI-HTR102012-2017: Подогреватели ТНВД
25АЛЬТ-С5Система зарядки
26ПОВОРОТ-HAZ15Указатели поворота, аварийные мигалки, буксировочный преобразователь
27Ф/ПМП152007-2011: Нет цепи
27Ф/ПМП252012-2017: Топливный насос
28ETCS10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой
29МЕТ-Б5Манометры и счетчики
30---
31AMP30Аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений
32РАД №115Аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений
33ЭБУ-B17.5Мультиплексная система связи, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, электрические розетки, электропривод переднего сиденья водителя, электропривод наклона и телескопическая электропривод, электропривод задней двери, ЭБУ шлюза
34DOME7.5Освещение салона, личное освещение, освещение туалетного столика, подсветка выключателя двигателя, подсветка ног, подсветка дверей, счетчик аксессуаров, задняя дверь с электроприводом, третье сиденье с электроприводом
35ГОЛОВА ЛЕВАЯ15Левая фара (дальний свет)
36ГОЛОВА ЛЛ15Левая фара (ближний свет)
37INJ10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зажигания
38MET7.5Манометры и счетчики
39IGN10Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя, система круиз-контроля, ЭБУ шлюза
40---
41ГОЛОВКА ПРАВАЯ15Правая фара (дальний свет)
42ГОЛОВА РЛ15Правая фара (ближний свет)
43EFI NO.210Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, насос для обнаружения утечек
44DEF I/UP5Нет цепи
45ЭЙР СУС №27.5Пневмоподвеска с электронной модуляцией
46---
47---
48---
49ЭЙР СУС50Пневмоподвеска с электронной модуляцией
50PBD30Задняя дверь с электроприводом
51РР ХТР40Система кондиционирования воздуха
52H-LP CLN30Очиститель фар
53УДАЛЕНИЕ ТУМАНА40Обогрев заднего стекла
54СУББАТ40Буксировка прицепа
55---
56---
57ABS150Антиблокировочная система тормозов, система контроля устойчивости автомобиля
58ABS240Антиблокировочная система тормозов, система контроля устойчивости автомобиля
59ST30Система запуска
60---
61---
62---
63HTR50Система кондиционирования воздуха
64---
65ЛХ-ДЖ/Б150"AM1", "TAIL", "ПАНЕЛЬ", "ACC", "CIG", "LH-IG", "4WD", "ECU-IG NO.1", "БК/УП ЛП", "SEAT-HTR ", "Кондиционер ИГ", "ECU-IG NO.2", "WSH", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "OBD", "A/C", "ТИ&ТЕ", "ПЕРЕДН.П/СИДЕНЬЕ ПРАВ.", "MIR , DR/LCK", предохранители "ПЕРЕДН. СИДЕНЬЕ ЛЕВ.", "CARGO LP", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "POWER NO.1"
66ALT140/180Предохранители "ЛХ-ДЖ/Б", "HTR", "СУББАТ", "БУКСИРОВКА БРК", "STOP", "FOG", "БУКСИРОВКА ХВОСТ", "ДЕИЛЬЕР"
67А/НАСОС №150Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
68А/НАСОС №250Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
69MAIN40Предохранители "ГОЛОВА ЛЛ", "ГОЛОВА РЛ", "ГОЛОВА ЛЕВАЯ", "ГОЛОВКА ПРАВАЯ"
70---
71---
Реле
R1Ф/ПМПТопливный насос
R2--
R3СУББАТАккумулятор прицепа
R4БУКСИРОВКА ХВОСТФонари прицепа (задние фонари)
R5УДАЛЕНИЕ ТУМАНАОбогрев заднего стекла
R6ЭЙР СУСПневматическая подвеска
R7СИГНАЛ БЕЗОПАСНОСТИЗвуковой сигнал безопасности
R8FOGПротивотуманные фары
R9--
R10STСтартер
R11С/ОПНРазмыкание цепи
R12--
R13MG CLTМуфта компрессора кондиционера
R14ДЕИЛЬЕРантиобледенитель
R15БРК №2Стоп-сигналы
R16БРК №1Стоп-сигналы
R17--
R18РР ВШ
R19КДС ВЕНТИЛЯТОРЭлектрический вентилятор охлаждения
R20HEADФара
R21DIMДиммер
R22--
R23--
R24--
R25--
