Предохранители и реле Volkswagen Arteon (2017-2019)
Схемы относятся к указанным годам и вариантам Volkswagen Arteon (2017-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Arteon 2017-2019 гг.
Оглавление
Блок предохранителей в салоне
Расположение блока предохранителей

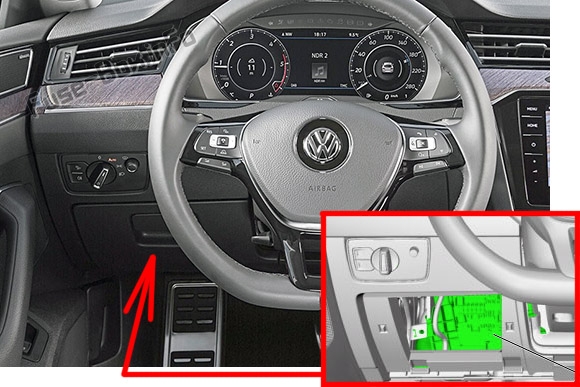

Левый руль: Блок предохранителей расположен за вещевым отсеком с левой стороны приборной панели.

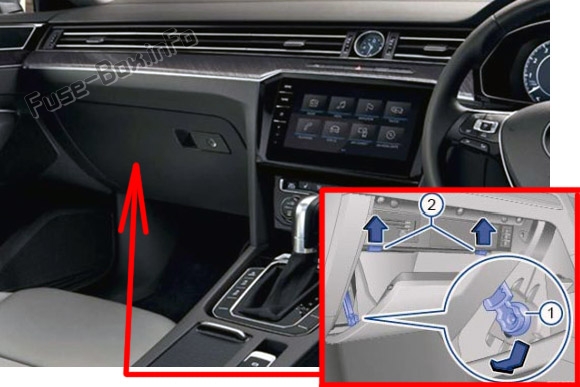

Правый руль: этот блок предохранителей находится за крышкой с левой стороны перчаточного ящика.

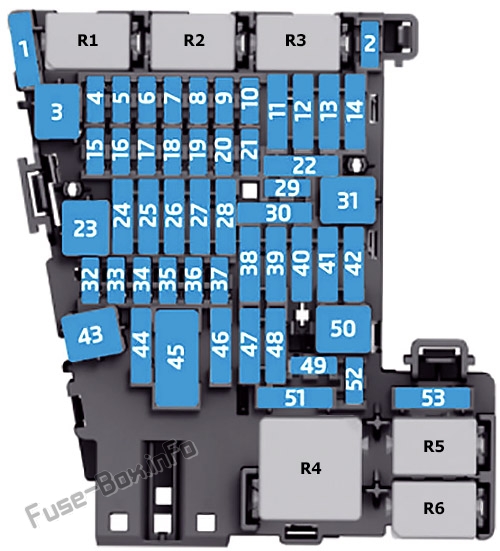

Схема блока предохранителей
| № | Amp | Функция |
|---|---|---|
| 1 | 30A | Блок управления подогревателя восстановителя -J891- |
| 2 | 10A | Блок управления электроникой рулевой колонки -J527- |
| 3 | - | - |
| 4 | 7,5 А / 10 А | Звуковой сигнал -H12- |
| 5 | 5А / 7,5А | Диагностический интерфейс шины данных -J533- |
| 6 | 5А / 7,5А | Рычаг селектора -E313- |
| 7 | 10A | Органы управления отопителем и кондиционером -EX21- Блок управления и индикации задней климатической установки -E265- Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- Реле обогрева заднего стекла -J9- Аналоговые часы -Y- Блок управления системы контроля давления в шинах -J502- |
| 8 | 7,5 А / 10 А | Поворотный переключатель света -EX1- Кнопка электромеханического стояночного тормоза -E538- Датчик дождя и света -G397- Диагностический разъем -U31- Датчик охранной сигнализации -G578- Левый светодиод заднего фонаря -L181- Светодиод правого заднего фонаря -L182- Передний плафон освещения салона -WX1- Датчик охранной сигнализации -G578- Блок управления адаптивного освещения и корректора фар -J745- Лампа контурного освещения передней левой двери -L251- Лампа контурного освещения задней левой двери -L253- Лампа контурного освещения передней правой двери -L252- Лампа контурного освещения задней правой двери -L254- |
| 9 | 5А / 7,5А | Блок управления электроникой рулевой колонки -J527- |
| 10 | 7,5 А / 10 А | Блок индикации блока управления передней индикации информации и панели управления -J685- Блок управления проекционного дисплея -J898- |
| 11 | 40A | Блок управления бортовой сети -J519- |
| 12 | 20A | Блок управления электронной информационной системы 1 -J794- Блок управления навигационной системы -J856- 1) |
| 13 | 25A | Передний левый ремень безопасности -NX10- |
| 14 | 40A | Блок управления приточного вентилятора -J126- |
| 15 | 10A | Блок управления электронной блокировки рулевой колонки -J764- |
| 16 | 7.5A | Двусторонний усилитель сигнала для мобильной связи/услуг передачи данных -J984- USB-разъем для зарядки 1 -U37- Вещевой отсек с интерфейсом для мобильного телефона -R265- USB-концентратор -R293- |
| 17 | 7.5A | Вставка панели приборов -KX2- Блок управления модуля экстренного вызова и блок связи -J949- |
| 18 | 7.5A | Блок управления камеры верхнего обзора -J928- Ручка крышки багажника -EX37- Камера заднего вида сверху -R246- |
| 19 | 7.5A | Интерфейс системы входа и запуска -J965- |
| 20 | 7,5 А / 10 А / 15 А | Реле системы дозирования восстановителя -J963- Реле вакуумного насоса -J318- |
| 21 | 15A | Блок управления полного привода -J492- |
| 22 | 15A | Блок управления детектора прицепа -J345- |
| 23 | 20А / 30А | Блок управления регулировки сдвижного люка -J245- |
| 24 | 40A | Блок управления бортовой сети -J519- |
| 25 | 30A | Блок управления двери водителя -J386- Блок управления задней двери со стороны водителя -J926- |
| 26 | 30A | Блок управления бортовой сети -J519- |
| 27 | 30A | Блок управления бортовой сети -J519- |
| 28 | 25A | Блок управления детектора прицепа -J345- |
| 29 | 5A | Реле системы дистанционного запуска -J471- |
| 30 | 10A | Реле системы дистанционного запуска -J471- |
| 31 | 30A | Блок управления задней двери -J605- |
| 32 | 10A | Передняя камера вспомогательных систем водителя -R242- Блок адаптивного круиз-контроля -J428- Блок управления системой помощи при парковке -J446- Блок управления ассистента смены полосы движения -J769- Блок управления 2 ассистента смены полосы движения -J770- |
| 33 | 5А / 7,5А | Блок управления подушек безопасности -J234- |
| 34 | 7.5A | Внутреннее зеркало -EX5- Реле розеток -J807- Выключатель фонарей заднего хода -F4- Датчик давления контура хладагента -G805- Датчик качества воздуха -G238- Центральный модуль переключателей в передней панели -EX22- Модуль переключателей 1 в центральной консоли -EX23- Блок управления корпусного шума -J869- Кнопка электромеханического стояночного тормоза -E538- |
| 35 | 7,5/10А | Диагностический разъем -U31- |
| 36 | 5А / 7,5А | Передняя правая фара -MX2- |
| 37 | 5А / 7,5А | Передняя левая фара -MX1- |
| 38 | 25A | Блок управления детектора прицепа -J345- |
| 39 | 30A | Блок управления двери переднего пассажира -J387- Блок управления двери заднего пассажира -J927- |
| 40 | 20A | Розетка 12 В -U5- Розетка 2 12 В -U18- Розетка 12 В 3 -U19- |
| 41 | 25A | Ремень безопасности передний правый -NX11- |
| 42 | 40A | Блок управления бортовой сети -J519- |
| 43 | 40A | Блок управления цифровой аудиосистемы -J525- |
| 44 | 15A | Блок управления детектора прицепа -J345- |
| 45 | 15A | Блок управления регулировки сиденья водителя -J810- Вентилятор 1 подушки переднего левого сиденья -V514- Вентилятор 1 спинки переднего левого сиденья -V512- |
| 46 | 30A | Преобразователь постоянного/переменного тока с розеткой, 12 В - 230 В -U13- |
| 47 | - | - |
| 48 | - | - |
| 49 | 5А / 7,5А | Датчик положения сцепления -G476- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 50 | 40A | Блок управления задней двери -J605- |
| 51 | 25A | Блок управления и индикации задней климатической установки -E265- |
| 52 | 15A | Электронный блок управления демпфированием -J250- |
| 53 | 30A | Реле обогрева заднего стекла -J9- |
| Реле: | ||
| R1 | Реле системы дозирования восстановителя -J963- | |
| R2 | - | |
| R3 | - | |
| R4 | Реле питания клеммы 15 -J329- | |
| R5 | Реле обогрева заднего стекла -J9- | |
| R6 | Реле розеток -J807- |
Следующие предохранители также расположены внутри крепления блока предохранителей:
| № | Amp | Функция |
|---|---|---|
| A | 15A | Блок управления регулировкой переднего правого сиденья -EX34- Вентилятор 1 подушки переднего правого сиденья -V518- Вентилятор 1 спинки переднего правого сиденья -V516- |
| B | 5A | Реле системы дистанционного запуска -J471- |
| C | 7.5A | USB-разъем для зарядки 1 -U37- |
| R1 | Реле системы дистанционного запуска -J471- |
Блок предохранителей в моторном отсеке

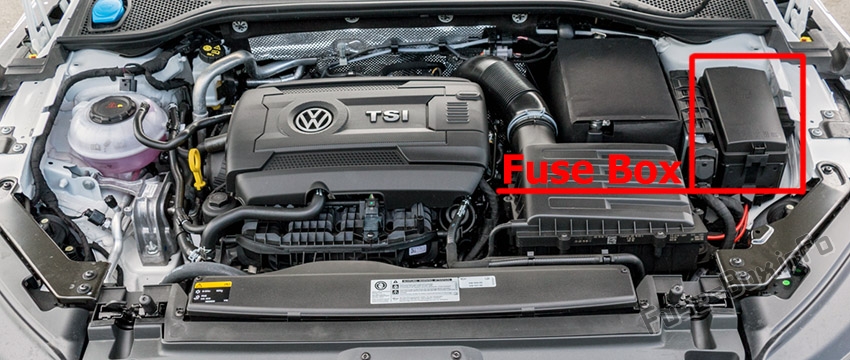

Расположение блока предохранителей

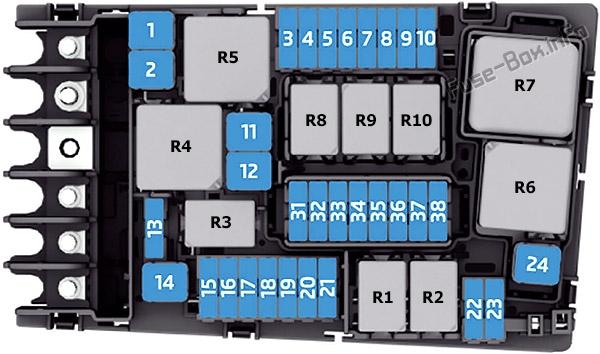

Схема блока предохранителей
| № | Amp | Функция |
|---|---|---|
| 1 | 25A | Блок управления АБС -J104- |
| 2 | 40А / 60А | Блок управления АБС -J104- Гидравлический насос АБС -V64- |
| 3 | 15A 30A | Блок управления двигателя/двигателя -J623- |
| 4 | 5А / 7,5А / 10А | Вентилятор радиатора -VX57- Реле высокой тепловой мощности -J360- Реле малой тепловой мощности -J359- Клапан регулировки давления масла -N428- Клапан рециркуляции воздуха турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан управления жиклером охлаждения поршня -N522- Датчик уровня и температуры масла -G266- Клапан переключения турбины -N529- Реле питания компонентов двигателя -J757- |
| 5 | 10A | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- Реле питания компонентов двигателя -J757- Клапан переключения турбины -N529- |
| 6 | 5А / 7,5А | Выключатель стоп-сигналов -F- |
| 7 | 7,5 А / 10 А / 15 А | Насос охлаждения наддувочного воздуха -V188- Клапан охлаждающей жидкости коробки передач -N488- Запорный клапан охлаждающей жидкости -N82- Вспомогательный насос системы отопления -V488- Клапан охлаждающей жидкости головки блока цилиндров -N489- Клапан регулировки давления масла -N428- Блок управления обнаружения течи топливного бака -J909- |
| 8 | 15A | Лямбда-зонд 1 перед катализатором -GX10- Лямбда-зонд 1 после катализатора -GX7- Блок управления датчика NOx -GX30- Блок управления датчика NOx 2 -J881- |
| 9 | 5А / 10А | Блок управления выпускной заслонкой -J883- Блок управления 2 выпускной заслонки -J945- Блок управления автоматического периода накаливания -J179- Нагревательный элемент системы вентиляции картера -N79- Расходомер воздуха -G70- Вспомогательный насос системы отопления -V488- Электромагнитный клапан 1 угольного фильтра -N80- Клапан 1 регулировки фаз газораспределения -N318- Клапан 1 управления распределительным валом -N205- |
| 10 | 15А / 20А | Блок управления топливного насоса -J538- |
| 11 | 40А / 50А | Элемент дополнительного воздушного отопителя -Z35- |
| 12 | 40A | Элемент дополнительного воздушного отопителя -Z35- |
| 13 | 30A | Дополнительный гидравлический насос 1 трансмиссионного масла -V475- |
| 14 | 40A | Реле обогрева ветрового стекла -J47- |
| 15 | 15A | Реле звукового сигнала -J413- |
| 16 | 20A | Реле питания компонентов двигателя -J757- |
| 17 | 7.5A | Блок управления двигателя/двигателя -J623- Блок управления АБС -J104- Реле обогрева ветрового стекла -J47- |
| 18 | 5А / 7,5А | Блок управления контроля аккумуляторной батареи -J367- Диагностический интерфейс шины данных -J533- |
| 19 | 30A | Блок управления электродвигателя стеклоочистителя -J400- |
| 20 | 10A | Звуковой сигнал -H12- |
| 21 | 30A | Реле 2 обогрева лобового стекла -J611- |
| 22 | 5А / 7,5А | Блок управления двигателя/двигателя -J623- |
| 23 | 30A | Стартер -В- |
| 24 | 40A | Элемент дополнительного воздушного отопителя -Z35- |
| 31 | - | - |
| 32 | - | - |
| 33 | 30A | Реле 2 обогрева лобового стекла -J611- |
| 34 | 30A | Реле 2 обогрева лобового стекла -J611- |
| 35 | 30A | Блок управления электродвигателя стеклоочистителя -J400- |
| 36 | - | - |
| 37 | 30A | Блок управления дополнительного отопителя -J364- |
| 38 | - | - |
| Реле: | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигнала -J413- | |
| R4 | Реле высокой тепловой мощности -J360- | |
| R5 | Главное реле -J271- (бензин) Реле питания клеммы 30 -J317- (дизель) | |
| R6 | Блок управления автоматического периода накаливания -J179- (бензин) | |
| R7 | Реле малой тепловой мощности -J359- (дизель) | |
| R8 | Реле питания компонентов двигателя -J757- (бензиновый двигатель 2,0 л) | |
| R9 | Реле обогрева ветрового стекла -J47- | |
| R10 | Реле 2 обогрева лобового стекла -J611- |
