Предохранители и реле Volkswagen Caddy (2003-2010)
Схемы относятся к указанным годам и вариантам Volkswagen Caddy (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Caddy 2003-2010 гг.
Предохранители прикуривателя (розетки) в Volkswagen Caddy Это предохранители № 42, № 47 и № 53 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

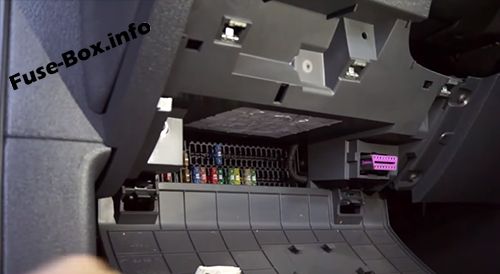

Панель приборов (блок предохранителей C)
Блок предохранителей находится слева под приборной панелью (за крышкой под рулем).

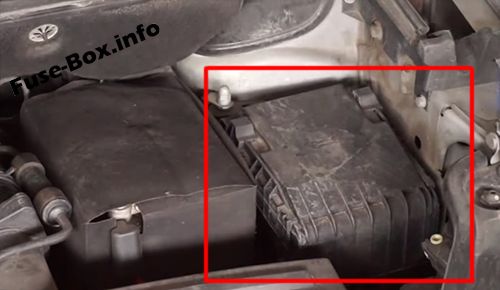

Моторный отсек (блок предохранителей B)
Он расположен в моторном отсеке (слева).

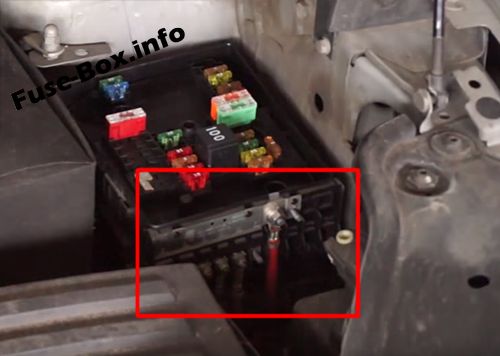

Блок предохранителей (держатель предохранителей A)
Он расположен перед блоком предохранителей в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004

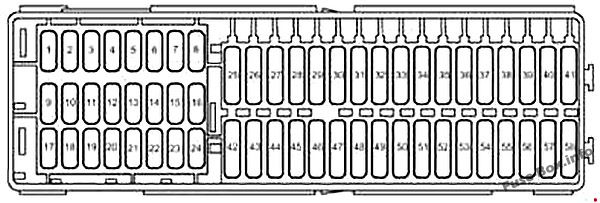

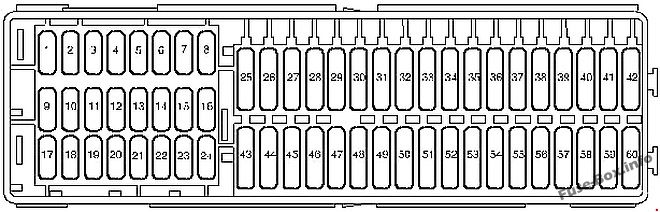

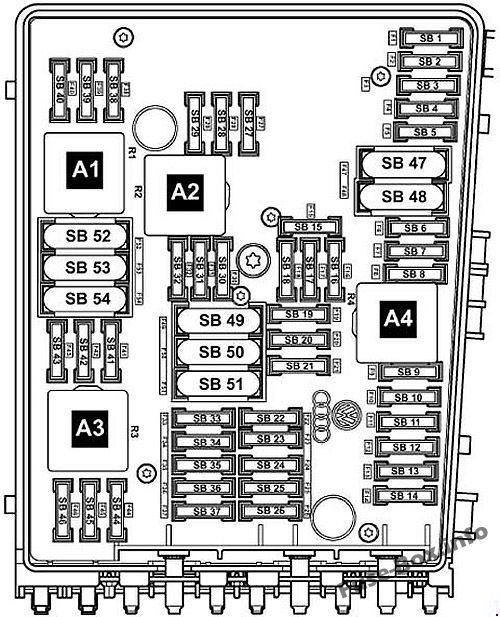

Приборная доска
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 5 | Блок управления детектора прицепа -J345- |
| 3 | 5 | Переключатель отопителя/тепловой мощности -E16- Датчик высокого давления -G65- |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | 5 | Регулятор обогрева сиденья водителя -E94- Регулятор обогрева сиденья переднего пассажира -E95- |
| 8 | 5 | Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- |
| 9 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа отключения боковой подушки безопасности переднего пассажира -K145- |
| 10 | 5 | Блок управления электроники мобильного телефона -J412- |
| 11 | 10 | Блок управления усилителем руля -J500- |
| 12 | - | Не используется |
| 13 | - | Не используется |
| 14 | 5 | Выключатель системы контроля тяги -E132- Клавиша ACS и ESP -E256- Блок управления АБС -J104- |
| 15 | 10 | Выключатель фонарей заднего хода -F4- Реле работы дополнительного отопителя -J485- (с мая 2004 г.) Блок управления с дисплеем для радио и навигационной системы -J503 (коммерческая комплектация) T16 - Подключение самодиагностики (T16/1) |
| 16 | 5 | Диагностический интерфейс шины данных -J533- |
| 17 | 7.5 | Левый задний фонарь и лампа заднего противотуманного фонаря -M41- (модели без центрального замка) |
| 18 | - | Не используется |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | - | Не используется |
| 22 | 5 | Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- |
| 23 | 10 | Выключатель стоп-сигналов -F- Лампа левого стоп-сигнала -M9- Лампа правого стоп-сигнала -M10- Лампа стоп-сигнала высокого уровня -M25- Блок управления АБС -J104- |
| 24 | 10 | Выключатель света -E1- Блок управления климатической установки -J301- 16-контактный разъем -T16- (разъем самодиагностики T16/16) |
| 25 | 30 | Блок управления обогрева сиденья водителя -J131- Блок управления обогрева сиденья переднего пассажира -J132- |
| 26 | 10 | J... - Блоки управления двигателем |
| 27 | 15 | Двигатель стеклоочистителя заднего стекла -V12- (с мая 2004 г.) |
| 28 | 5 20 | Выключатель освещения -E1- (модели с центральным замком) Выключатель противотуманных фар -E7- (модели без центрального замка) Выключатель задних противотуманных фар -E18- (модели без центрального замка) |
| 29 | 15 | Двигатель стеклоочистителя заднего стекла -V12- (до апреля 2004 г.) |
| 30 | 25 | Выключатель освещения -E1- (модели без центрального замка) Предохранитель 37 в блоке предохранителей C -SC37- Предохранитель 38 в блоке предохранителей C -SC38- |
| 31 | 15 | Реле работы дополнительного отопителя -J485- (до апреля 2004 г.) |
| 32 | 15 | Насос омывателя -V5- |
| 33 | Не используется | |
| 34 | Не используется | |
| 35 | 40 | Вентилятор приточного воздуха -V2- Реле работы дополнительного отопителя -J485- |
| 36 | - | Не используется |
| 37 | 15 | Правая лампа ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Левая лампа ближнего света -M29- (только модели без центрального замка) |
| 39 | - | Не используется |
| 40 | 20 | Блок управления детектора прицепа -J345- |
| 41 | 20 | Розетка для прицепа -U10- |
| 42 | 15 30 | Розетка 12 В -U5- (рядом с рычагом стояночного тормоза) Розетка 2 12 В -U18- (левый багажник) |
| 43 | 15 | Реле электрического топливного насоса 2 -J49- (BCA, BGU) Реле топливного насоса -J17- (BDJ, BJB) Насос наддува топливной системы -G6- |
| 44 | 5 | Датчик охраны салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- |
| 45 | 5 | Блок управления выбора серийного номера -J515- |
| 46 | 7.5 | Блок управления бортовой сети -J519- (освещение салона) |
| 47 | 25 30 | Прикуриватель -U1- Задний прикуриватель -U9- |
| 48 | 20 | Реле омывателя фар -J39- Насос омывателя фар -V11- |
| 49 | 10 | Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | 25 | Реле приточного вентилятора -J13- Блок управления бортовой сети -J519- |
| 53 | 25 | Центральный блок управления систем комфорта -J393- |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | - | Не используется |
| 57 | - | Не используется |
| 58 | - | Не используется |

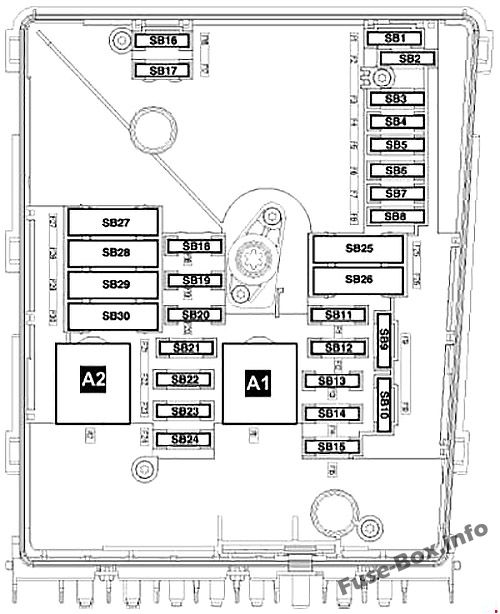

Моторного отсека
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 30 | Блок управления АБС -J104- |
| 2 | 30 | Блок управления АБС -J104- |
| 3 | - | Не используется |
| 4 | 5 | Блок управления бортовой сети -J519- |
| 5 | 20 | Блок управления бортовой сети -J519- Реле двухтонального звукового сигнала -J4- Реле звукового сигнала -J413- Тройной гудок -H2- Басовый рожок -H7- |
| 6 | 20 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N 127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Трансформатор зажигания -N152- |
| 7 | 5 | Выключатель педали тормоза -F47- J...-Блоки управления двигателем Датчик положения сцепления -G476- |
| 8 | 10 | Клапан рециркуляции ОГ -N18- Электромагнитный клапан угольного фильтра 1-N80- Переключающий клапан впускного коллектора -N156- Защитный резистор -N235- Блок управления вентилятором радиатора -J293- Электродвигатель заслонки впускного коллектора -V157- |
| 9 | 10 | Реле топливного насоса -J17- (BDJ, BJB) Реле свечей накаливания -J52- (BDJ) Модуль автоматического управления периодом накаливания -J79- (BJB) |
| 10 | 10 | Клапан рециркуляции ОГ -N18- Электромагнитный клапан ограничения давления наддува -N75- Переключающий клапан вентилятора рециркуляции ОГ -N345- |
| 11 | 2S | Блок управления Motronic -J220- (BCA) Блок управления Simos -J361- (BGU, BSE, BSF) |
| 12 | 15 | Лямбда-зонд -G39- (BCA) Лямбда-зонд после катализатора -G130- (BCA) |
| 13 | - | Не используется |
| 14 | - | Не используется |
| 15 | 25 | Стартер -В- |
| 16 | 15 | Блок управления электроникой рулевой колонки -J527- |
| 17 | 10 | Блок управления в комбинации приборов -J285- |
| 18 | - | Не используется |
| 19 | 15 | Блок управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 20 | 10 | Модуль управления электроникой мобильного телефона -J412- |
| 21 | - | Не используется |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 10 | Диагностический интерфейс шины данных -J533- |
| 25 | - | Не используется |
| 26 | 5 | Реле питания клеммы 30 -J317- (BDJ, BJB ) |
| 26 | 10 | Блок управления Motronic -J220- (BCA) |
| 27 | 10 | Нагревательный элемент системы вентиляции картера -N79- |
| 28 | - | Не используется |
| 29 | 20 | Форсунка цилиндра 1 -N30- (BCA) Форсунка цилиндра 2 -N31- (BCA) Форсунка цилиндра 3 - N32- (BCA) Форсунка 4 цилиндра -N33- (BCA) |
| 30 | 20 | Блок управления дополнительного отопителя -J364- |
| 31 | 30 | Электродвигатель стеклоочистителя -V- |
| 32 | 10 | Форсунка цилиндра 1 -N30- (BGU) Форсунка цилиндра 2 -N31- (BGU) Форсунка цилиндра 3 -N32- (BGU) Форсунка 4 цилиндра -N33- (BGU) |
| 32 | 40 | Свеча накаливания 1 -Q10- (BDJ) Свеча накаливания 2 -Q11- |
| 33 | 15 | Топливный насос -G6- (BCA, BGU) |
| 33 | 40 | Свеча накаливания 3 -Q12- (BDJ) Свеча накаливания 4 -Q13- |
| 34 | - | Не используется |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | - | Не используется |
| 37 | - | Не используется |
| 38 | 10 | Регулятор корректора фар -E102- Привод корректора левой фары -V48- Исполнительный механизм корректора правой фары -V49- |
| 39 | 5 | Датчик уровня и температуры масла -G266- Блок управления в комбинации приборов -J285- |
| 40 | 20 | Предохранители в блоке предохранителей C -SC- Предохранитель 1 в блоке предохранителей -SC1- до -SC6- Предохранитель 9 в блоке предохранителей -SC9- до -SC16- Предохранитель 25 в блоке предохранителей -SC25- до -SC27- |
| 41 | - | Не используется |
| 42 | 5 | Реле топливного насоса -J17- (BCA, BGU) |
| 42 | 10 | Массомер Mr -G70- (BJB) |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | 15 | Лямбда-зонд -G39- (БГУ) Лямбда-зонд после катализатора -G130- (BGU) |
| 46 | - | Не используется |
| 47 | 40 | Блок управления бортовой сети -J519- левая фара |
| 48 | 40 | Блок управления бортовой сети -J519- правая фара |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | 40 | Реле насоса вторичного воздуха -J299- (BGU) Электродвигатель насоса вторичного воздуха -V101- |
| 51 | 50 | Модуль автоматического управления периодом накаливания -J179- (BJB) Свеча накаливания 1-Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 52 | - | Не используется |
| 53 | 25 | Блок управления двери водителя -J386- Блок управления двери переднего пассажира -J387- |
| 54 | 50 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |

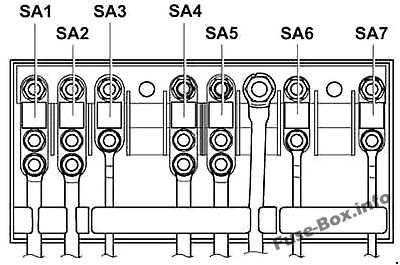

Блок предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90А/ 110А |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Блок управления усилителем рулевого управления -J500- Электромеханический двигатель усилителя рулевого управления -V187- |
| 3 | 80 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- Вентилятор радиатора справа от радиатора -V35- |
| 4 | 70 | Блок управления бортовой сети -J519- Реле разгрузки контактов X -J59- Предохранитель 7 в блоке предохранителей -SC7- Предохранитель 8 в блоке предохранителей -SC8- Предохранитель 28 в блоке предохранителей -SC28- до -SC35- |
| 5 | - | Не используется |
| 6 | 100 | Предохранители в блоке предохранителей C -SC- Предохранитель 20 в блоке предохранителей -SC20- до -SC24- Предохранитель 42 в блоке предохранителей -SC42- до -SC56- |
| 7 | 50 | Предохранители в блоке предохранителей C -SC- Предохранитель 39 в блоке предохранителей -SC39- до -SC41- |
2005, 2006, 2007
Приборная доска
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 10 | Не используется (применимо до мая 2006 г.) 10-контактный разъем -T10c- (с ноября 2006 г.; только для моделей с электрическим интерфейсом) |
| 1 | 10 15 | Переключатель радио на 2 направления -E72- (только для спецавтомобилей) Двигатель продолжает работать без кнопки ключа -E489- (только для спецавтомобилей) Блок управления спецавтомобилей -J608- (до ноября 2006 г.; относится только к спецавтомобилям) 4-контактный разъем -T4g- (только для спецавтомобилей) |
| 2 | 5 | Реле топливного насоса -J17- (BCA, BGU, BSE, BSF, BUD, BSX) Реле питания клеммы 15 -J329- (BGU, BSE, BSF, BUD, BSX) Диагностический интерфейс шины данных -J533- Блок управления двигателем -J623- |
| 3 | 5 | Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- Выключатель системы контроля тяги -E132- (с ноября 2006 г.) Кнопка TCS и ESP -E256- (с ноября 2006 г.) Рычаг селектора -E313- (с ноября 2006 г.; только модели с коробкой передач прямого переключения) Выключатель стоп-сигналов -F- (с ноября 2006 г.) Блок управления ABS -J104- (с ноября 2006 г.) Блок управления детектора прицепа -J345- (с ноября 2006 г.) Блок управления усилителем рулевого управления -J500- (с ноября 2006 г.; только модели с усилителем рулевого управления) Блок управления датчиков рычага селектора -J587- (с ноября 2006 г.; только модели с коробкой передач прямого переключения) Блок мехатроника коробки передач с двойным сцеплением -J743- (с ноября 2006 г.; только модели с коробкой передач прямого переключения) |
| 4 | 5 | Блок управления электроники мобильного телефона -J412- (только модели с телефоном) |
| 5 | 15 | Расходомер воздуха -G70- (BLS, BSU, BJB, BDJ, BST) Нагревательный элемент системы вентиляции картера -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB) Выключатель фонарей заднего хода -F4- (с ноября 2006 г.) Реле работы дополнительного отопителя -J485- (с ноября 2006 г.; только модели с автономным жидкостным отопителем) 16-контактный разъем -T16- (с ноября 2006 г.; разъем для самодиагностики) |
| 5 | 10 | Нагревательный элемент системы вентиляции картера -N79- (BSX) Электромагнитный клапан системы угольного фильтра 1-N80- (BSX) 16-контактный разъем -T16- (с ноября 2006 г.; разъем для самодиагностики) Выключатель фонарей заднего хода -F4- (с ноября 2006 г.) Реле работы дополнительного отопителя -J485- (с ноября 2006 г.; только модели с автономным жидкостным отопителем) |
| 6 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа отключения боковой подушки безопасности переднего пассажира -K145- |
| 7 | 5 | Переключатель отопителя/мощности обогрева -E16- (только модели с подогревом сидений и без центрального замка) Блок управления климатической установки -J301- (только модели с обогревом сидений и без центрального замка) Не используется (с ноября 2006 г.) |
| 8 | 5 | Нагревательный элемент левого форсунки омывателя -Z20- (только модели без центрального замка) Нагревательный элемент правого омывателя -Z21- (только модели без центрального замка) Не используется (с ноября 2006 г.) |
| 9 | 10 | Блок управления усилителем рулевого управления -J500- (только модели с усилителем рулевого управления) Не используется (с ноября 2006 г.) |
| 10 | 10 | Выключатель фонарей заднего хода -F4- Реле работы дополнительного отопителя -J485- (только а/м с дополнительным жидкостным отопителем) 16-контактный разъем -T16- (разъем самодиагностики) Не используется (с ноября 2006 г.) |
| 11 | - | Не используется (применимо до мая 2006 г.) |
| 11 | 10 | 2-контактный разъем -T2ab- (только для специальных автомобилей, применяется с июня 2006 г.) |
| 12 | Не используется (применимо до мая 2006 г.) | |
| 12 | 5 | Выключатель освещения салона (такси) -E115- (только такси) Выключатель знака такси -E138- (только такси) Кнопка системы громкой связи -E487- (только такси) Таксометр -G41- (только такси) |
| 12 | 10 | 2-контактный разъем -T2ac- (только для специальных автомобилей) 28-контактный разъем -T28a- (только для спецавтомобилей) |
| 13 | 5 | Блок управления детектора прицепа -J345- (только модели с функцией прицепа и без центрального замка) Не используется (с ноября 2006 г.) |
| 14 | 5 | Выключатель системы контроля тяги -E132- Клавиша ACS и ESP -E256- Блок управления АБС -J104- Выключатель стоп-сигналов -F- (применяется с июня 2006 г.) Не используется (с ноября 2006 г.) |
| 15 | 5 | Рычаг селектора -E313- (только а/м с коробкой передач прямого переключения) Блок управления датчиков селектора -J587- (только а/м с коробкой передач прямого переключения) Блок мехатроника коробки передач с двойным сцеплением -J743- (только модели с коробкой передач прямого переключения) Не используется (с ноября 2006 г.) |
| 16 | 5 | Переключатель отопителя/тепловой мощности -E16- (только модели без кондиционера) Датчик высокого давления -G65- (только а/м с кондиционером) Датчик уровня и температуры масла -G266- (только для а/м с гибкой индикацией сервисного интервала) Блок управления в комбинации приборов -J285- |
| 17 | 7,5 | Левый задний фонарь и лампа заднего противотуманного фонаря -M41- (модели без центрального замка) Контактный выключатель отключения задних противотуманных фар -F216- (только модели с прицепом и без центрального замка) |
| 18 | 5 | Не используется (применимо до мая 2006 г.) Дистанционное управление сигнализацией такси, блок управления -J601- (только такси, применимо с июня 2006 г.) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) (с ноября 2006 г.) |
| 19 | 5 | Не используется (применимо до мая 2006 г.) 10-контактный разъем -T10c- (только для моделей без электрического интерфейса, применяется с июня 2006 г.) |
| 19 | 10 | Таксометр -G41- (только для такси, применяется с июня 2006 г.) Рация с двусторонней связью -R8- (только для такси, применяется с июня 2006 г.) |
| 20 | 5 | Блок управления автоматической коробки передач -J217- |
| 20 | 10 | 10-контактный разъем -T10c- (с ноября 2006 г.; только для моделей с электрическим интерфейсом) |
| 21 | 5 10 | Рычаг селектора -E313- (только а/м с коробкой передач прямого переключения) Блок управления датчиков селектора -J587- (только а/м с коробкой передач прямого переключения) Переключатель Tiptronic -F189- (с ноября 2006 г.; только модели с коробкой передач прямого переключения) Блок управления автоматической коробки передач -J217- (с ноября 2006 г.) 16-контактный разъем -T16- (с ноября 2006 г.; разъем для самодиагностики) Выключатель освещения -E1- (с ноября 2006 г.) Переключатель отопителя/тепловой мощности -E16- (с ноября 2006 г.) Блок управления климатической установки -J301- (с ноября 2006 г.) Приемник дистанционного управления для дополнительного жидкостного отопителя -R149- (с ноября 2006 г.; только модели с приемником дистанционного управления для дополнительного жидкостного отопителя) |
| 22 | 5 | Приемник дистанционного управления для дополнительного жидкостного отопителя -R149- (только модели с приемником дистанционного управления для дополнительного жидкостного отопителя) Не используется (с ноября 2006 г.) |
| 23 | 10 | Выключатель стоп-сигналов -F- (применимо до мая 2006 г.) |
| 23 | 10 | 3-контактный разъем -T3r- (только для специальных автомобилей, применяется с июня 2006 г.) |
| 24 | 10 5 | Выключатель освещения -E1- (до ноября 2006 г.) Переключатель отопителя/тепловой мощности -E16- (до ноября 2006 г.) Блок управления климатической установки -J301- (до ноября 2006 г.) 16-контактный разъем -T16- (с ноября 2006 г.; разъем для самодиагностики) Датчик охраны салона -G273- (с ноября 2006 г.) Датчик наклона автомобиля -G384- (с ноября 2006 г.) Звуковой сигнал -H12- (с ноября 2006 г.) |
| 25 | - | Не используется |
| 26 | 20 | Форсунка, цилиндр 1-N30- (BCA, BGU, BSE, BSF, BUD) Форсунка, цилиндр 2 -N31- (BCA, BGU, BSE, BSF, BUD) Форсунка, цилиндр 3 -N32- (BCA, BGU, BSE, BSF, BUD) Форсунка, цилиндр 4 -N33- (BCA, BGU, BSE, BSF, BUD) |
| 27 | 20 | Не используется (до ноября 2006 г.) Блок управления автоматической коробки передач -J217-, под передним левым подкрылком (с ноября 2006 г.) |
| 28 | 5 | Выключатель освещения -E1- (модели с центральным замком) |
| 28 | 20 | Выключатель задних противотуманных фар -E18- (с ноября 2006 г.; только модели без центрального замка) |
| 29 | 15 | Электродвигатель очистителя заднего стекла -V12- (только модели с очистителем заднего стекла) |
| 30 | 5 | Переключатель отопителя/мощности обогрева -E16- (только а/м с обогревом сидений и центральным замком) Блок управления климатической установки -J301- (только а/м с обогревом сидений и центральным замком) |
| 30 | 25 | Выключатель освещения -E1- (только модели без центрального замка) |
| 31 | 15 | Блок управления бортовой сети -J519- |
| 32 | 5 | Нагревательный элемент левого форсунки омывателя -Z20- (только модели с центральным замком) Нагревательный элемент правого омывателя -Z21- (только модели с центральным замком) |
| 33 | 40 | Переключатель отопителя/тепловой мощности -E16- Блок управления климатической установки -J301- Реле работы дополнительного отопителя -J485- (только модели без автономного жидкостного отопителя) |
| 34 | - | Не используется |
| 35 | - | Не используется |
| 36 | - | Не используется (применимо до мая 2006 г.) |
| 36 | 20 | 10-контактный разъем -T10ai- (только для специальных автомобилей, применяется с июня 2006 г.) |
| 37 | 15 | Правая лампа ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Левая лампа ближнего света -M29- (только модели без центрального замка) |
| 38 | 10 | Люминесцентная лампа в задней части высокой крыши -W41- (только для специальных автомобилей, применяется с июня 2006 г.) Люминесцентная лампа в центре высокой крыши -W42- (только для специальных автомобилей, применяется с июня 2006 г.) |
| 39 | - | Не используется |
| 40 | 20 | Блок управления детектора прицепа -J345- |
| 41 | 20 | Розетка для прицепа -U10- |
| 42 | 15 | Розетка 12 В -U5- (без розетки 12 В, в багажнике) |
| 42 | 30 | Розетка 12 В -U5- (рядом с рычагом стояночного тормоза) Розетка 2 12 В -U18- (левый багажник) |
| 43 | 15 | Реле электрического топливного насоса 2 -J49- (BCA, BGU, BSE, BSF, BUD, BSX) Реле топливного насоса -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX) |
| 44 | 5 | Датчик охраны салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- Не используется (с ноября 2006 г.) |
| 45 | 5 | Блок управления выбора антенны -J515- (применимо до мая 2006 г.) |
| 45 | 20 | Реле омывателя фар -J39- (с ноября 2006 г.; только модели с омывателем фар) Насос омывателя фар -V11- (с ноября 2006 г.; только модели с омывателем фар) |
| 45 | 30 | 10-контактный разъем -T10ai- (только для специальных автомобилей, применяется с июня 2006 г.) |
| 46 | 7.5 | Блок управления бортовой сети -J519- (освещение салона) |
| 47 | 25 | Прикуриватель -U1- |
| 48 | 20 | Реле омывателя фар -J39- (до ноября 2006 г.) Насос омывателя фар -V11- (до ноября 2006 г.) |
| 48 | 30 | Блок управления обогрева передних сидений -J774- (с ноября 2006 г.; только модели с обогревателем боковой поддержки) |
| 49 | 10 | Блок управления двери водителя -J386- (только а/м с центральным замком) Блок управления двери переднего пассажира -J387- (только а/м с центральным замком) |
| 50 | 25 | Центральный блок управления систем комфорта -J393- |
| 51 | 30 | Блок управления обогрева сиденья водителя -J131- (до ноября 2006 г.) Блок управления обогрева сиденья переднего пассажира -J132- (до ноября 2006 г.) Блок управления обогрева передних сидений -J774- |
| 52 | 25 | Реле вентилятора приточного воздуха -J13- (только а/м с автономным отопителем) Блок управления бортовой сети -J519- Обогрев заднего стекла -Z1- |
| 53 | - | Не используется |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | - | Не используется |
| 57 | 5 | Не используется (применимо до мая 2006 г.) Память данных об авариях -J754- (относится только к специальным автомобилям, применяется с июня 2006 г.) 10-контактный разъем -T10c- (с ноября 2006 г.; только для моделей с электрическим интерфейсом) |
| 58 | 10 | Не используется (применимо до мая 2006 г.) 4-контактный разъем -T4g- (только для специальных автомобилей, применяется с июня 2006 г.) |
Моторного отсека
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 15 5 | Блок управления электроникой рулевой колонки -J527- Не используется (с мая 2008 г.) |
| 3 | 5 | Блок управления бортовой сети -J519- |
| 4 | 30 | Блок управления АБС -J104- |
| 5 | 15 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 6 | 5 | Блок управления в комбинации приборов -J285- Блок управления электроникой рулевой колонки -J527- (с мая 2008 г.) |
| 7 | 40 | Не используется (до мая 2008 г.) Реле питания 2 контакта 15 -J681- (с мая 2008 г.) |
| 8 | 15 | Блок управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 9 | 10 5 | Модуль управления электроникой мобильного телефона -J412- |
| 10 | 10 | Реле электропитания Motronic -J271- (BUD, BSX) ферм. 30 Реле питания -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM) Блок управления Motronic -J220- (BCA) Блок управления двигателем -J623- (BSX, BUD) |
| 11 | 20 | Блок управления дополнительного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- |
| 13 | 25 15 | Блок управления двигателем -J623- (BSX, BUD) Блок управления Simos -J361- (BGU, BSE, BSF) |
| 13 | 30 | Блок управления системой непосредственного впрыска дизельного топлива -J248- (BDJ, BLS, BJB, BST, BSU, BMM) Блок управления Motronic -J220- (BCA) |
| 14 | 20 | Катушка зажигания 1 с выходным каскадом -N70- (BCA, BSX, BUD) Катушка зажигания 2 с выходным каскадом -N127- (BCA, BSX, BUD) Катушка зажигания 3 с выходным каскадом -N291- (BCA, BSX, BUD) Катушка зажигания 4 с выходным каскадом -N292- (BCA, BSX, BUD) Трансформатор зажигания -N152- (BGU, BSE, BSF, BSX) |
| 15 | 5 | Реле топливного насоса -J17- (BDJ, BST, BLS, BSU, BJB, BMM) Реле свечей накаливания -J52- (BDJ, BST) Модуль автоматического управления периодом накаливания -J179- (BLS, BSU, BJB, BMM) |
| 15 | 10 | Реле отключения топливного насоса -J333- (BSX) Форсунка цилиндра 1 -N30- (BUD) Форсунка цилиндра 2 -N31- (BUD) Форсунка цилиндра 3 -N32- (BUD) Форсунка 4 цилиндра -N33- (BUD) Газовая форсунка 1 -N366- (BSX) Газовая форсунка 2 -N367- (BSX) Газовая форсунка 3 -N368- (BSX) Газовая форсунка 4 -N369- (BSX) |
| 16 | 30 | Блок управления АБС -J104- |
| 17 | 20 | Блок управления бортовой сети -J519- Реле звукового сигнала -J413- Тройной гудок -H2- Басовый рожок -H7- |
| 18 | 30 | Блок управления специального автомобиля -J608- |
| 19 | 30 | Электродвигатель стеклоочистителя -V- |
| 20 | 40 | Свеча накаливания 3 -Q12- (BDJ, BST) Свеча накаливания 4 -Q13- (BDJ, BST) |
| 21 | 10 | Нагреватель лямбда-зонда -Z19- (BLS, BMM) |
| 21 | 15 | Нагреватель лямбда-зонда -Z19- (BGU, BSE, BSF, BCA, BSX, BUD) Нагреватель лямбда-зонда 1 после катализатора -Z29- (BGU, BSE, BSF, BCA, BSX, BUD) |
| 22 | 5 | Выключатель педали тормоза -F47- (до мая 2006 г.) Датчик положения сцепления -G476- |
| 23 | 5 | Реле насоса вторичного воздуха -J299- (BGU, BSE) Клапан рециркуляции ОГ -N18- (BDJ, BST) |
| 23 | 10 | Клапан рециркуляции ОГ -N18- (BJB, BSU) Электромагнитный клапан ограничения давления наддува -N75- (BJB, BLS, BSU, BMM) Переключающий клапан охладителя системы рециркуляции ОГ -N345- (BJB, BLS, BSU, BMM) Запорный клапан бака 1-N361- (BSX) Запорный клапан 2 топливного бака -N362- (BSX) Запорный клапан 3 топливного бака -N363- (BSX) Клапан высокого давления для работы на газе -N372- (BSX) Запорный клапан 4 топливного бака -N429- (BSX) |
| 24 | 10 | Клапан рециркуляции ОГ -N18- (BCA) Форсунка цилиндра 1 -N30- (BSX) Форсунка цилиндра 2 -N31- (BSX) Форсунка цилиндра 3 -N32- (BSX) Форсунка 4 цилиндра -N33- (BSX) Электромагнитный клапан угольного фильтра 1-N80- (BCA, BGU, BSE, BSF, BUD) Переключающий клапан впускного коллектора -N156- (BGU, BSE, BSF) Электродвигатель заслонки впускного коллектора -V157- (BDJ, BST) Блок управления вентилятором радиатора -J293-Защитный резистор -N235- |
| 25 | 40 | Блок управления бортовой сети -J519-, правая фара |
| 26 | 40 | Блок управления бортовой сети -J519-, левая фара |
| 27 | 40 | Реле насоса вторичного воздуха -J299- (BGU, BSE) Электродвигатель насоса вторичного воздуха -V101- Свеча накаливания 1 -Q10- (BDJ, BST) Свеча накаливания 2 -Q11- (BDJ, BST) |
| 27 | 50 | Модуль автоматического управления периодом накаливания -J179- (BJB, BLS, BSU, BMM) Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 28 | 40 | Клемма 15 реле питания 2 -J681- |
| 29 | 30 | Блок управления двери водителя -J386- (только а/м с электрическими стеклоподъемниками) Блок управления двери переднего пассажира -J387- (только а/м с электрическими стеклоподъемниками) |
| 30 | 30 | Предохранители в блоке предохранителей C -SC- (автомобили специального назначения) Предохранитель 18 в блоке предохранителей -SC18- Предохранитель 19 в блоке предохранителей -SC19- Предохранитель 36 в блоке предохранителей -SC36- Предохранитель 53 в блоке предохранителей -SC53- до -SC56- |
| 30 | 50 | Реле малой тепловой мощности -J358- (с сентября 2007 г.) Элемент дополнительного воздушного отопителя -Z35- |

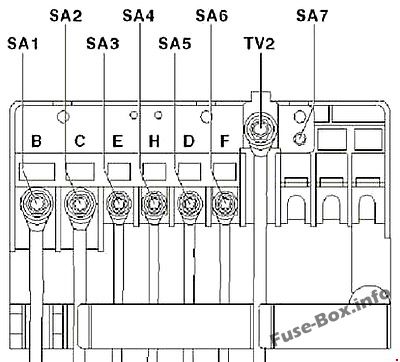

Блок предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90А/ 110А |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Блок управления усилителем рулевого управления -J500- Электромеханический двигатель усилителя рулевого управления -V187- |
| 3 | 50 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |
| 3 | 80 | Блок управления вентилятором радиатора -J293- |
| 4 | 50 80 | Блок управления бортовой сети -J519- Реле разгрузки контактов X -J59- Предохранитель 7 в блоке предохранителей -SC7- Предохранитель 8 в блоке предохранителей -SC8- Предохранитель 28 в блоке предохранителей -SC28- до -SC33- |
| 5 | 100 | Не используется (с мая 2005 г. по ноябрь 2006 г.) Предохранители в блоке предохранителей C -SC- (с ноября 2006 г.) Предохранитель 20 в блоке предохранителей -SC20- до -SC24- Предохранитель 42 в блоке предохранителей -SC42- до -SC52- (до апреля 2009 г.) F используйте 42 на блоке предохранителей -SC42- до -SC53- (с мая 2009 г.) |
| 6 | 100 | Предохранители в блоке предохранителей C -SC- (с мая 2005 г. по ноябрь 2006 г.) Предохранитель 20 в блоке предохранителей -SC20- до -SC24- Предохранитель 42 в блоке предохранителей -SC42- до -SC52- Не используется (с ноября 2006 г.) Реле высокой тепловой мощности -J360- (с сентября 2007 г.) Элемент дополнительного воздушного отопителя -Z35- |
| 6 | 50 | Реле малой тепловой мощности -J359- Элемент дополнительного воздушного отопителя -Z35- |
| 7 | 50 | Предохранители в блоке предохранителей C -SC- Предохранитель 39 в блоке предохранителей -SC39- до -SC41- |
| 7 | 100 | Реле высокой тепловой мощности -J360- Элемент дополнительного воздушного отопителя -Z35- |
2008, 2009, 2010
Приборная доска
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 10 | 4-контактный разъем -T4g- (только для спецавтомобилей) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 10 | 5 | Реле топливного насоса -J17- (BSE, BSF, BUD, BSX) Реле питания клеммы 15 -J329- (BSE, BSF) Диагностический интерфейс шины данных -J533- Блок управления двигателем -J623- |
| 11 | 5 | Блок управления парковочного ассистента -J446- (только модели с парковочным ассистентом) |
| 12 | 5 | Таксометр -G41- (только такси) Зеркальный таксометр -G511- (только такси) |
| 12 | 10 | 2-контактный разъем -T2ac- (только для специальных автомобилей) 28-контактный разъем -T28a- (только для спецавтомобилей) |
| 13 | 5 | Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- Выключатель системы контроля тяги -E132- Клавиша ACS и ESP -E256- Рычаг селектора -E313- (только а/м с коробкой передач прямого переключения) Выключатель стоп-сигналов -F- Реле стоп-сигналов -J111- (только модели без центрального замка) Блок управления АБС -J 104- Блок управления детектора прицепа -J345- Блок управления усилителем рулевого управления -J500- (только модели с усилителем рулевого управления) Блок управления датчиков селектора -J587- (только а/м с коробкой передач прямого переключения) Блок мехатроника коробки передач с двойным сцеплением -J743- (только модели с коробкой передач прямого переключения) Блок управления полного привода -J492- |
| 14 | 5 | Расходомер воздуха -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA) Нагревательный элемент системы вентиляции картера -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA) Выключатель фонарей заднего хода -F4- Реле работы дополнительного отопителя -J485- (только а/м с дополнительным жидкостным отопителем) Электромагнитный клапан системы угольного фильтра 1-N80- (BSX) 16-контактный разъем -T16- (разъем самодиагностики) |
| 15 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа отключения боковой подушки безопасности переднего пассажира -K145- |
| 16 | 5 | Переключатель отопителя/тепловой мощности -E16- (только модели без кондиционера) Датчик высокого давления -G65- (только а/м с кондиционером) Датчик уровня и температуры масла -G266- (только для а/м с гибкой индикацией сервисного интервала) Блок управления Climatronic -J255- (только модели с Climatronic) Блок управления в комбинации приборов -J285- Реле малой тепловой мощности -J359- (только модели с нагревателем с положительным температурным коэффициентом) Реле высокой тепловой мощности -J360- (только модели с PTC (положительный Температурный коэффициент) обогреватель) Внутреннее зеркало с автоматическим затемнением -Y7- Датчик качества воздуха -G238- (только а/м с Climatronic) |
| 17 | 7.5 | Левый задний фонарь и лампа заднего противотуманного фонаря -M41- (модели без центрального замка) Контактный выключатель отключения задних противотуманных фар -F216- (только модели с прицепом и без центрального замка) |
| 18 | 5 | Дистанционное управление сигнализацией такси, блок управления -J601- (только такси) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 19 | 5 | 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 19 | 10 | факсимильный счетчик -G41- (только такси) Зеркальный таксометр -G511- (только такси) Рация с двусторонней связью -R8- (только такси) |
| 20 | 7.5 | Блок управления бортовой сети -J519- (освещение салона) |
| 21 | 10 | Рычаг селектора -E313- (только а/м с коробкой передач прямого переключения) Блок управления датчиков селектора -J587- (только а/м с коробкой передач прямого переключения) Выключатель Tiptronic -F189- (только модели с коробкой передач прямого переключения) Блок управления автоматической коробки передач -J217- 16-контактный разъем -T16- (разъем самодиагностики) Блок управления Climatronic -J255- (только модели с Climatronic) Переключатель отопителя/тепловой мощности -E16- Блок управления климатической установки -J301- Приемник дистанционного управления для дополнительного жидкостного отопителя -R149- (только модели с приемником дистанционного управления для дополнительного жидкостного отопителя) Выключатель света -E1- Датчик дождя и света -G397- (только модели с датчиком дождя и света) Блок управления в комбинации приборов -J285- Блок управления электроникой рулевой колонки -J527- Диагностический интерфейс шины данных -J533- |
| 22 | 10 | Блок управления двери водителя -3386- Блок управления двери переднего пассажира -J387- |
| 23 | 5 | Выключатель освещения салона (такси) -E115- (только такси) Выключатель знака такси -Эл38- (только такси) Кнопка системы громкой связи -E487- (только такси) |
| 23 | 10 | 3-контактный разъем -T3r- (только для специальных автомобилей) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 24 | 5 | Датчик охраны салона -G273- Датчик наклона автомобиля -G384- Звуковой сигнал -H12- |
| 25 | - | Не используется |
| 26 | 10 | 2-контактный разъем -T2ab- (только для специальных автомобилей) |
| 27 | 15 | Реле отключения магнитной муфты кондиционера -J246- (только для а/м с гидравлическим рулевым управлением) |
| 28 | 5 | Выключатель освещения -E1- (модели с центральным замком) |
| 28 | 20 | Выключатель задних противотуманных фар -E18- (только модели без центрального замка) |
| 29 | 15 | Электродвигатель очистителя заднего стекла -V12- (только модели с очистителем заднего стекла) |
| 30 | 25 | Выключатель освещения -E1- (только модели без центрального замка) |
| 31 | 5 | Переключатель отопителя/тепловой мощности -E16- (только модели без кондиционера) Блок управления климатической установки -J301- (только модели с климатической установкой) Блок управления Climatronic -J255- (только а/м с кондиционером) Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- |
| 32 | 15 | Насос омывателя ветрового и заднего стекол -V59- |
| 33 | 40 | Переключатель отопителя/тепловой мощности -E16- Блок управления климатической установки -J301- Реле работы дополнительного отопителя -J485- (только а/м с дополнительным жидкостным отопителем) |
| 34 | - | Не используется |
| 35 | 10 | Люминесцентная лампа в задней части высокой крыши -W41- (только для специальных автомобилей) Люминесцентная лампа в центре высокой крыши -W42- (только для специальных автомобилей) |
| 36 | - | Не используется |
| 37 | 15 | Правая лампа ближнего света -M31- (модели без центрального замка) |
| 38 | 15 | Левая лампа ближнего света -M29- (только модели без центрального замка) |
| 39 | 20 | 10-контактный разъем -T10ai- (только для спецавтомобилей) |
| 40 | 20 | Блок управления детектора прицепа -J345- |
| 41 | 20 | Блок управления детектора прицепа -J345- |
| 42 | 20 | Блок управления детектора прицепа -J345- |
| 43 | 15 | Реле электрического топливного насоса 2 -J49- (BSE, BSF, BUD, BSX) Реле топливного насоса -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM) |
| 44 | 40 | Блок управления приточного вентилятора -J126- |
| 45 | 20 | Реле омывателя фар -J39- (только а/м с омывателем фар) Насос омывателя фар -V11- (только модели с омывателем фар) |
| 46 | 15 | звуковой сигнал Freble Tone -H2- Басовый звуковой сигнал -H7- Реле звукового сигнала -J413- |
| 47 | 25 | Прикуриватель -U1- |
| 48 | 30 | Блок управления обогрева передних сидений -J774- |
| 49 | 30 | Блок управления двери водителя -J386- (только для а/м с электрическим стеклоподъемником) Блок управления двери переднего пассажира -J387- (только для а/м с электрическим стеклоподъемником) |
| 50 | 25 | Центральный блок управления систем комфорта -J393- |
| 51 | 30 | 10-контактный разъем -T10ai- (только для спецавтомобилей) |
| 52 | 25 | Реле вентилятора приточного воздуха -J13- (только а/м с автономным отопителем) Блок управления бортовой сети -J519- Обогрев заднего стекла -Z1- |
| 53 | 15 | Розетка 12 В -U5- (рядом с рычагом стояночного тормоза) |
| 53 | 30 | Розетка 12 В -U5- (рядом с рычагом стояночного тормоза) Розетка 2 12 В -U18- (левый багажник) |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | - | Не используется |
| 57 | 5 | Переключатель радио на 2 направления -E72- (только для спецавтомобилей) Двигатель продолжает работать без кнопки ключа -E489- (только для спецавтомобилей) Память данных об авариях -J754- (только для специальных автомобилей) 10-контактный разъем -T10c- (только для моделей с электрическим интерфейсом) |
| 58 | 10 | 4-контактный разъем -T4g- (только для спецавтомобилей) |
| 59 | - | Не используется |
| 60 | - | Не используется |
Моторного отсека
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | 5 | Блок управления бортовой сети -J519- |
| 4 | 30 | Блок управления АБС -J104- |
| 5 | 15 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 6 | - | Не используется |
| 7 | 40 | Клемма 15 реле питания 2 -J681- |
| 8 | 3 | Блок управления с дисплеем для радио и навигационной системы -J503- Радио -R- |
| 9 | 5 | Модуль управления электроникой мобильного телефона -J412-Не используется (с мая 2009 г.) |
| 10 | 10 | Реле электропитания Motronic -J271- (BUD, BSX) Срок. 30 Реле питания -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Блок управления двигателем -J623- (BSX, BUD) |
| 11 | 20 | Блок управления дополнительного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- Не используется (с мая 2009 г.) |
| 13 | 15 | Блок управления двигателем -J623- (BSX, BUD) Блок управления Simos -J361- (BSE, BSF) |
| 13 | 30 | Блок управления системой непосредственного впрыска дизельного топлива -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Катушка зажигания 1 с выходным каскадом -N70- (BSX, BUD) Катушка зажигания 2 с выходным каскадом -N127- (BSX, BUD) Катушка зажигания 3 с выходным каскадом -N291- (BSX, BUD) Катушка зажигания 4 с выходным каскадом -N292- (BSX, BUD) Трансформатор зажигания -N152- (BSE, BSF, BSX) |
| 15 | 5 | Реле топливного насоса -J17- (BDJ, BJB, BLS, BMM, BST, BSU) Реле свечей накаливания -J52- (BDJ, BST) Модуль автоматического управления периодом накаливания -J179- (BJB, BLS, BMM, BSU) |
| 15 | 10 | Реле отключения топливного насоса -J333- (BSX) Форсунка цилиндра 1 -N30- (BUD) Форсунка цилиндра 2 -N31- (BUD) Форсунка цилиндра 3 -N32- (BUD) Форсунка 4 цилиндра -N33- (BUD) Газовая форсунка 1 -N366- (BSX) Газовая форсунка 2 -N367- (BSX) Газовая форсунка 3 -N368- (BSX) Газовая форсунка 4 -N369- (BSX) |
| 16 | 30 | Блок управления бортовой сети -J519-, правая фара |
| 17 | - | Не используется |
| 18 | 30 | Блок управления специального автомобиля -J608- |
| 19 | 30 | Электродвигатель стеклоочистителя -V- |
| 20 | 40 | Свеча накаливания 3 -Q12- (BDJ, BST) Свеча накаливания 4 -Q13- (BDJ, BST) |
| 20 | 10 | Клапан запорный бака 1-N361- (BSX) (с мая 2009 г.) Запорный клапан 2 бака -N362- (BSX) (с мая 2009 г.) Запорный клапан 3 бака -N363- (BSX) (с мая 2009 г.) Запорный клапан 4 бака -N429- (BSX) (с мая 2009 г.) Запорный клапан 5 бака -N430- (BSX) (с мая 2009 г.) |
| 21 | 10 | Нагреватель лямбда-зонда -Z19- (BLS, BMM) |
| 21 | 15 | Нагреватель лямбда-зонда -Z19- (BSE, BSF, BSX, BUD) Нагреватель лямбда-зонда 1 после катализатора -Z29- (BSE, BSF, BSX, BUD) |
| 22 | 5 | Датчик положения сцепления -G476- |
| 23 | 5 | Реле насоса вторичного воздуха -J299- (BSE) Клапан рециркуляции ОГ -N18- (BDJ, BST) |
| 23 | 10 | Клапан рециркуляции ОГ -N18- (BJB, BSU) Электромагнитный клапан ограничения давления наддува -N75- (BJB, BLS, BMM, BSU) Переключающий клапан охладителя системы рециркуляции ОГ -N345- (BJB, BLS, BMM, BSU) Запорный клапан 1 бака -N361- (BSX) (до мая 2009 г.) Запорный клапан 2 бака -N362- (BSX) (до мая 2009 г.) Запорный клапан 3 бака -N363- (BSX) (до мая 2009 г.) Клапан высокого давления для работы на газе -N372- (BSX) Запорный клапан 4 бака -N429- (BSX) (до мая 2009 г.) |
| 24 | 10 | Форсунка цилиндра 1 -N30- (BSX) Форсунка цилиндра 2 -N31- (BSX) Форсунка цилиндра 3 -N32- (BSX) Форсунка 4 цилиндра -N33- (BSX) Электромагнитный клапан 1-N80- угольного фильтра (BSE, BSF, BUD) Переключающий клапан впускного коллектора -N156- (BSE, BSF) Электродвигатель заслонки впускного коллектора -V157- (BDJ, BST) Блок управления вентилятором радиатора -J293- Защитный резистор -N235- |
| 25 | 40 | Блок управления АБС -J104- |
| 26 | 40 | Блок управления бортовой сети -J519-, левая фара |
| 27 | 40 | Реле насоса вторичного воздуха -J299- (BSE) Электродвигатель насоса вторичного воздуха -V101- Свеча накаливания 1 -Q10- (BDJ, BST) Свеча накаливания 2 -Q11- (BDJ, BST) |
| 27 | 50 | Модуль автоматического управления периодом накаливания -J179- (BJB, BLS, BMM, BSU) Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- |
| 28 | - | Не используется |
| 29 | 30 | Предохранители в блоке предохранителей C -SC- (автомобили специального назначения) Предохранитель 18 в блоке предохранителей -SC18- Предохранитель 19 в блоке предохранителей -SC19- Предохранитель 35 в блоке предохранителей -SC35- до -SC39- Предохранитель 57 в блоке предохранителей -SC57- Предохранитель 58 в блоке предохранителей -SC58- |
| 30 | 50 | Предохранители в блоке предохранителей C -SC- (только с тягово-сцепным устройством) (до мая 2009 г.) Предохранитель 39 в блоке предохранителей -SC39- до -SC41- Предохранители в блоке предохранителей C -SC- (только с тягово-сцепным устройством) (с мая 2009 г.) Предохранитель 40 в блоке предохранителей -SC40- до -SC42- |

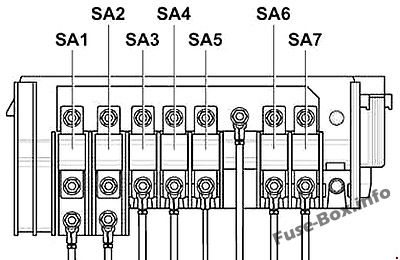

Блок предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 150 | Генератор -C- 90А/ 110А |
| 1 | 200 | Генератор -C- 140A |
| 2 | 80 | Блок управления усилителем рулевого управления -J500- Электромеханический двигатель усилителя рулевого управления -V187- |
| 3 | 50 | Блок управления вентилятором радиатора -J293- Вентилятор радиатора -V7- Правый вентилятор охлаждающей жидкости -V35- Термовыключатель вентилятора радиатора -F18- Вентилятор радиатора -V7- |
| 4 | 50 80 | Блок управления бортовой сети -J519- Реле разгрузки контактов X -J59- Предохранитель 7 в блоке предохранителей -SC7- Предохранитель 8 в блоке предохранителей -SC8- Предохранитель 28 в блоке предохранителей -SC28- до -SC33- |
| 5 | 100 | Предохранители в блоке предохранителей C -SC- Предохранитель 20 в блоке предохранителей -SC20- до -SC24- Предохранитель 42 в блоке предохранителей -SC42- до -SC52- |
| 6 | 40 | Реле малой тепловой мощности -J359- Элемент дополнительного воздушного отопителя -Z35- |
| 7 | 80 | Реле высокой тепловой мощности -J360- Элемент дополнительного воздушного отопителя -Z35- |
