Предохранители и реле Volkswagen Caddy (2011-2015)
Схемы относятся к указанным годам и вариантам Volkswagen Caddy (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Caddy 2011-2015
Предохранители прикуривателя (розетки) в Volkswagen Caddy являются предохранители № 20 (прикуриватель), № 28 (розетка 12 В 3 в вещевом ящике), № 47 (прикуриватель — до октября 2012 г.) и № 53 (гнездо 12 В в задней части центральной консоли, розетка 12 В 2). В задней левой боковой панели) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

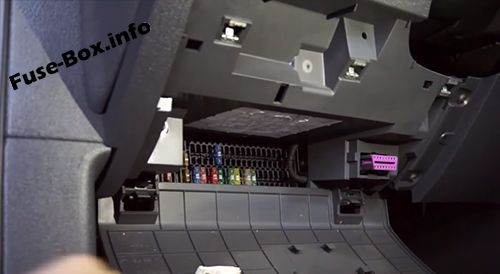

Панель приборов (блок предохранителей C)
Блок предохранителей находится слева под приборной панелью (за крышкой под рулем).

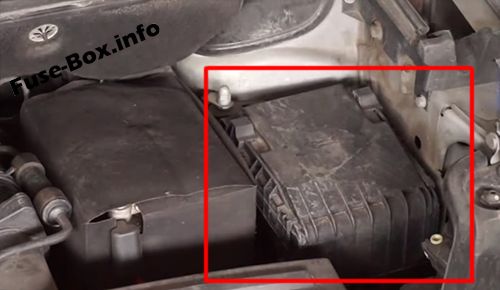

Моторный отсек (блок предохранителей B)
Он расположен в моторном отсеке (слева).

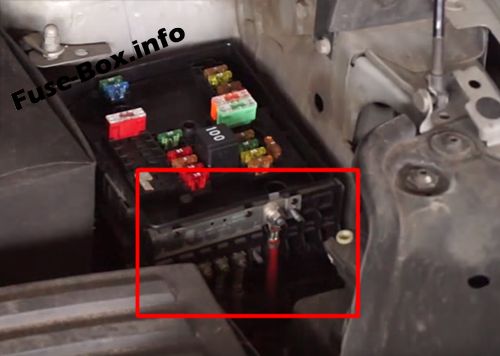

Блок предохранителей (держатель предохранителей A)
Он расположен перед блоком предохранителей в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей

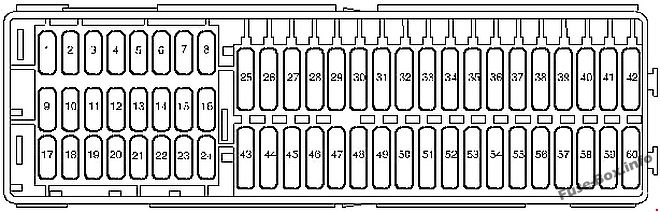

Приборная доска
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | - | Не используется |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 10 | Спецтехника 4-контактный разъем -T4aa- , контакт 1 (до октября 2011 г.) 10-контактный разъем -T10l- , контакт 4 (Интерфейс для специальных функций) |
| 10 | 5 | Реле топливного насоса -J17- Главное реле -J271- Блок управления газовым режимом -J659- Реле питания клеммы 50 -J682- Реле стартера 1 -J906- Стабилизатор напряжения -J532- Диагностический интерфейс шины данных -J533- Блок управления двигателем -J623- |
| 11 | 5 | Блок управления системой помощи при парковке -J446- Блок управления системы помощи при парковке -J791- |
| 12 | 5 | Спецтехника Таксометр -G41- Зеркальный таксометр -G511- |
| 12 | 10 | Спецтехника- (до октября 2011 г.) 2-контактный разъем -T2ab- , контакт 1 2-контактный разъем -T2ac- , контакт 1 28-контактный разъем -T28b- , контакт 13 |
| 12 | 20 (после ноября 2011 г.) | Спецтехника- (после ноября 2011 г.) 8-контактный разъем -T8k- , контакт 8 28-контактный разъем -T28a- , контакт 20 28-контактный разъем -T28b- , контакт 20 |
| 13 | 7.5 | Выключатель стоп-сигналов -F- (до октября 2011 г.) Регулятор корректора фар -E102- Клавиша ACS и ESP -E256- Кнопка индикации контроля давления в шинах -E492- Кнопка пуска/останова -E693- Блок управления АБС -J104- Блок управления детектора прицепа -J345- Блок управления полного привода -J492- Блок управления усилителем руля -J500- Блок управления датчиков селектора -J587- Блок мехатроника коробки передач с двойным сцеплением -J743- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- Блок управления адаптивного освещения и корректора фар -J745- |
| 14 | 10 | Выключатель фонарей заднего хода -F4- Расходомер воздуха -G70- Реле работы дополнительного отопителя -J485- Блок управления в комбинации приборов -J285- Нагревательный элемент системы вентиляции картера -N79- Электромагнитный клапан 1 угольного фильтра -N80- Диагностический разъем -U31-16-контактный разъем -T16- , контакт 1 |
| 15 | 5 | Блок управления подушек безопасности -J234- Контрольная лампа отключения боковой подушки безопасности переднего пассажира -K145- |
| 16 | 5 | Выключатель света -E1- Переключатель отопителя/тепловой мощности -E16- Датчик высокого давления -G65- Датчик качества воздуха -G238- Датчик уровня и температуры масла -G266- Внутреннее зеркало с автоматическим затемнением -Y7- |
| 17 | - | Не используется |
| 18 | 10 | Специальные автомобили- Блок дистанционного управления сигнализацией такси -J601- |
| 18 | 10 | Специальные автомобили- 10-контактный разъем -T10l- , контакт 6 (Интерфейс для специальных функций) |
| 19 | 10 | Специальные автомобили- Таксометр -G41- Зеркальный таксометр -G511- Блок дистанционного управления сигнализацией такси -J601- Рация с двусторонней связью -R8- Принтер -R98- |
| 19 | 10 | Специальные автомобили- 10-контактный разъем -T10l- , контакт 7 (Интерфейс для специальных функций) |
| 20 | 20 | Прикуриватель -U1- (после ноября 2012 г.) |
| 21 | 10 | Выключатель света -E1- Переключатель отопителя/тепловой мощности -E16- Датчик дождя и света -G397- Реле обогрева заднего стекла -J9- Блок управления климат-контроля -J255- Блок управления климатической установки -J301- Реле звукового сигнала -J413- Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- Блок управления датчиков селектора -J587- Диагностический разъем -U31-16-контактный разъем -T16- , контакт 16 Выключатель внутреннего освещения -E599- (Camper) Задний фонарь салона -W43- (Кемпер) |
| 22 | 10 | Блок управления бортовой сети -J519- (T52b/42) (после мая 2011 г.) |
| 23 | 5 | Специальные автомобили- Выключатель освещения салона (такси) -E115- Выключатель знака такси -E138- 10-контактный разъем -T10l- , контакт 1 (Интерфейс для специальных функций) |
| 23 | 10 | Специальные автомобили- 3-контактный разъем -T3ak- , контакт 1 (до октября 2011 г.) Реле проблесковых маячков -J630-4) |
| 24 | 5 | Датчик охраны салона -G273- Датчик наклона автомобиля -G384- Датчик охранной сигнализации -G578- Звуковой сигнал -H12- Блок управления бортовой сети -J519- (T52c/1) |
| 25 | 10 | Выходной модуль для левой фары -J667- |
| 26 | 10 | Выходной модуль для правой фары -J668- |
| 27 | - | Не используется |
| 28 | 20 | Розетка 12 В 3 -U19- , в вещевом ящике. |
| 29 | 15 | Электродвигатель стеклоочистителя заднего стекла -V12- |
| 30 | - | Не используется |
| 31 | 5 | Переключатель отопителя/тепловой мощности -E16- Нагревательный элемент форсунки левого омывателя -Z20- Нагревательный элемент правого форсунки омывателя -Z21- |
| 32 | - | Не используется |
| 33 | 40 | Блок управления климатической установки -J301- Переключатель отопителя/тепловой мощности -E16- |
| 34 | - | Не используется |
| 35 | 10 | Спецтехника- (до октября 2011 г.) Люминесцентная лампа в задней части высокой крыши -W41- Люминесцентная лампа в центре высокой крыши -W42- |
| 36 | - | Не используется |
| 37 | - | Не используется |
| 38 | - | Не используется |
| 39 | 20 | Специальные автомобили- 10-контактный разъем -T10ai- , контакт 1 (до октября 2011 г.) |
| 39 | 30 | Специальные автомобили- 4-контактный разъем -T4ad- , контакт 1 (после ноября 2011 г.) |
| 40 | 20 | Блок управления детектора прицепа -J345- |
| 41 | 20 | Блок управления детектора прицепа -J345- |
| 42 | 20 | Блок управления детектора прицепа -J345- |
| 43 | 15 | Реле топливного насоса -J17- Реле электрического топливного насоса 2 -J49- Дополнительный топливный насос -V393- |
| 44 | 40 | Блок управления приточного вентилятора -J126- Вентилятор приточного воздуха -V2- |
| 45 | 20 | Реле омывателя фар -J39- Насос омывателя фар -V11- |
| 46 | 10 | Блок управления бортовой сети -J519- (T52b/42) (до апреля 2011 г.) Передний плафон освещения салона -W1- Освещение багажного отделения -W3- Освещение вещевого ящика -W6- Задний внутренний фонарь -W43- |
| 46 | 30 | Блок управления двери водителя -J386- (после мая 2011 г.) |
| 47 | 30 | Прикуриватель -U1- (до октября 2012 г.) Реле разгрузки контактов X -J59- (после ноября 2012 г.; только для автомобилей с Climatronic) Блок предохранителей C -SC- (-SC28- до -SC33- ) (после ноября 2012 г.; только для автомобилей с Climatronic) |
| 48 | 30 | Блок управления обогрева передних сидений -J774- |
| 49 | 30 | Блок управления двери водителя -J386- (до апреля 2011 г.) Блок управления двери переднего пассажира -J387- |
| 50 | 20 | Блок управления бортовой сети -J519- (T52b/1) Электродвигатель стеклоочистителя заднего стекла -V12- Насос омывателя ветрового и заднего стекол -V59- Насос омывателя -V5- |
| 51 | 15 | Реле питания прицепа -J941- Розетка для прицепа -U10- (T13/10) |
| 51 | 30 | Специальные автомобили- 10-контактный разъем -T10ai- , контакт 4 10-контактный разъем -T10ai- , контакт 5 |
| 52 | 25 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- Обогрев заднего стекла в левой распашной двери -Z26- Обогрев заднего стекла в правой распашной двери -Z27- Реле приточного вентилятора -J13- Последовательный резистор приточного вентилятора с предохранителем перегрева -N24- Вентилятор приточного воздуха -V2- |
| 53 | 15 (до октября 2012 г.) 20 (после ноября 2012 г.) | Розетка 12 В -U5- в задней части центральной консоли Розетка 2 12 В -U18- , В задней левой боковой панели |
| 54 | 15 | Спецтехника- (после ноября 2011 г.) Реле переключения 1 крышного вентилятора -J180- |
| 55 | 15 | Спецтехника- (после ноября 2011 г.) 8-контактный разъем -T8m- , контакт 4 8-контактный разъем -T8n- , контакт 4 |
| 56 | - | Не используется |
| 57 | 5 | Блок управления в комбинации приборов -J285- (только для автомобилей с системой старт-стоп) Блок управления рулевой колонки -J527- (только для автомобилей с системой старт-стоп) |
| 58 | 5 | Блок управления электроники мобильного телефона -J412- (только для автомобилей с системой старт-стоп) |
| 59 | 5 | Специальные автомобили- Радиопереключатель -E72- Кнопка обхода зажигания -E489- Кнопка выключения дневных ходовых огней -E652- Память аварийных данных -J754- |
| 60 | 30 | Специальные автомобили- 3-контактный разъем -T3al- , контакт 1 |

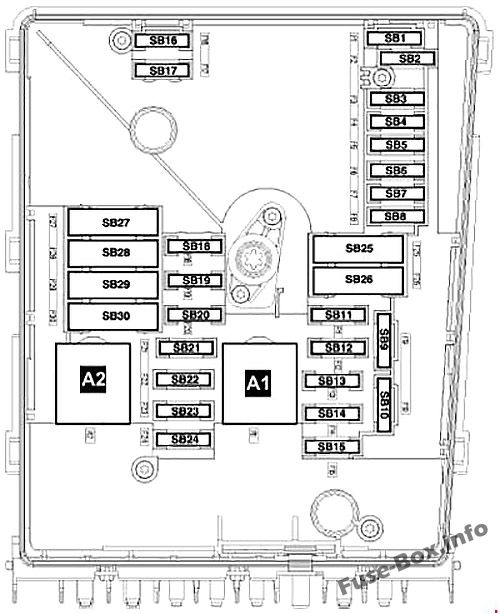

Моторного отсека
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 30 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 3 | 5 | Блок управления контроля аккумуляторной батареи -J367- Блок управления бортовой сети -J519- (T52a/24) |
| 4 | 20 | Блок управления АБС -J104- Гидравлический блок АБС -N55- |
| 5 | 15 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 6 | 5 | Блок управления в комбинации приборов -J285- Блок управления электроникой рулевой колонки -J527- |
| 7 | 40 | Реле питания клеммы 15 -J329- Блок предохранителей C -SC- (-SC9- до -SC16- и -SC25- до -SC27- ) |
| 8 | 15 | Блок управления с дисплеем для радио и навигации -J503- Радио -R- Стабилизатор напряжения -J532- (только для автомобилей с системой старт/стоп) Блок управления с блоком индикации радио и навигационной системы -J503- Радио -R- Предохранитель 57 в блоке предохранителей C -SC57- Предохранитель 58 в блоке предохранителей C -SC58- |
| 9 | 5 | Блок управления электроники мобильного телефона -J412- (только для автомобилей без системы старт/стоп) |
| 10 | 5 | Главное реле -J271- Блок управления двигателем -J623- Реле питания компонентов двигателя -J757- |
| 11 | 30 | Блок управления дополнительного отопителя -J364- |
| 12 | 5 | Диагностический интерфейс шины данных -J533- |
| 13 | 15 | Блок управления двигателем -J623- (бензиновый двигатель) |
| 13 | 30 | Блок управления двигателем -J623- (дизельный двигатель) |
| 14 | 15 | Клапан регулировки давления топлива -N276- (дизельный двигатель) Клапан дозирования топлива -N290- (дизельный двигатель) |
| 14 | 20 | Трансформатор зажигания -N152- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- |
| 15 | 5 | Реле малой тепловой мощности -J359- (дизельный двигатель) Реле высокой тепловой мощности -J360- (дизельный двигатель) Реле топливного насоса -N17- Реле электрического топливного насоса 2 -J49- Блок управления автоматического периода накаливания -J179- |
| 15 | 10 | Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 1 после катализатора -Z29- Реле малой тепловой мощности -J359- Реле высокой тепловой мощности -J360- Реле отключения топливного насоса -J333- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан впрыска газа 1 -N366- (только для автомобилей с буквенным обозначением двигателя BSX) Клапан 2 впрыска газа -N367- (только для автомобилей с буквенным обозначением двигателя BSX) Клапан впрыска газа 3 -N368- (только для автомобилей с буквенным обозначением двигателя BSX) Клапан впрыска газа 4 -N369- (только для автомобилей с буквенным обозначением двигателя BSX) |
| 15 | 15 | Клапан высокого давления для газового режима -N372- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан бензобака -N495- (только для автомобилей с буквенным обозначением двигателя CHGA) Датчик указателя уровня газа -G707- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан впрыска газа 1 -N366- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан 2 впрыска газа -N367- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан впрыска газа 3 -N368- (только для автомобилей с буквенным обозначением двигателя CHGA) Клапан впрыска газа 4 -N369- (только для автомобилей с буквенным обозначением двигателя CHGA) |
| 16 | 30 | Блок управления бортовой сети -J519- (T52c/42) Лампа правой противотуманной фары -L23- Лампа правого поворотного освещения -L149- Лампа заднего левого противотуманного фонаря -L46- или лампа заднего правого противотуманного фонаря -L47- Лампа правого дневного света -L175- Лампа левого габаритного огня -M1- Лампа правого заднего фонаря -M2- Лампа заднего левого указателя поворота -M6- Лампа переднего правого указателя поворота -M7- Лампа левого стоп-сигнала -M9- Лампа правого фонаря заднего хода -M17- Лампа повторителя левого указателя поворота -M18- Лампа верхнего стоп-сигнала -M25- Лампа ближнего света правой фары -M31- Лампа дальнего света правой фары -M32- |
| 17 | 15 | Реле звукового сигнала -J413- |
| 18 | 30 | Блок управления специального автомобиля -J608- |
| 19 | 30 | Блок управления электродвигателя стеклоочистителя -J400- |
| 20 | 10 | Запорный клапан 1 топливного бака -N361- (только для автомобилей с буквенным обозначением двигателя BSX) Запорный клапан 2 топливного бака -N362- (только для автомобилей с буквенным обозначением двигателя BSX) Запорный клапан 3 топливного бака -N363- (только для автомобилей с буквенным обозначением двигателя BSX) Запорный клапан 4 топливного бака -N429- (только для автомобилей с буквенным обозначением двигателя BSX) Запорный клапан 5 топливного бака -N430- (только для автомобилей с буквенным обозначением двигателя BSX) Циркуляционный насос охлаждающей жидкости -V50- |
| 21 | 10 | Нагреватель лямбда-зонда -Z19- (дизельный двигатель) |
| 21 | 15 | Блок управления топливного насоса -J538- Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 1 после катализатора -Z29- |
| 22 | 5 | Датчик положения сцепления -G476- Выключатель стоп-сигналов -F- (с ноября 2011 г.) |
| 23 | 5 | Реле дополнительного насоса охлаждающей жидкости -J496- |
| 23 | 10 | Расходомер воздуха -G70- (Дизельный двигатель) Электромагнитный клапан ограничения давления наддува -N75- (дизельный двигатель) Переключающий клапан охладителя системы рециркуляции ОГ -N345- (дизельный двигатель) Блок управления газовым режимом -J659- Реле запорных газовых клапанов -J908- (только для автомобилей с буквенным обозначением двигателя BSX) Клапан высокого давления для работы на газе -N372- (только для автомобилей с буквенным обозначением двигателя BSX) |
| 23 | 15 | Клапан регулировки давления топлива -N276- |
| 24 | 10 | Блок управления вентилятором радиатора -J293- Реле насоса вторичного воздуха -J299- Реле дополнительного насоса охлаждающей жидкости -J496- Электромагнитный клапан 1 угольного фильтра -N80- Клапан регулировки охлаждающей жидкости -N515- Переключающий клапан впускного коллектора -N156- Циркуляционный насос 2 охлаждающей жидкости -V178- Форсунка, цилиндр 1 -N30- (только для автомобилей с буквенным обозначением двигателя BSX) Форсунка, цилиндр 2 -N31- (только для автомобилей с буквенным обозначением двигателя BSX) Форсунка, цилиндр 3 -N32- (только для автомобилей с буквенным обозначением двигателя BSX) Форсунка, цилиндр 4 -N33- (только для автомобилей с буквенным обозначением двигателя BSX) |
| 25 | 40 | Гидравлический насос АБС -V64- Блок управления АБС -J104- |
| 26 | 30 | Блок управления бортовой сети -J519- (T52a/1) Лампа левого поворотного света -L148- Левая противотуманная фара -L22- Лампа заднего левого противотуманного фонаря -L46- или лампа заднего правого противотуманного фонаря -L47- Левая лампа дневного света -L174- Лампа правого габаритного огня -M3- Лампа заднего левого фонаря -M4- Лампа переднего левого указателя поворота -M5- Лампа заднего правого указателя поворота -M8- Лампа правого стоп-сигнала -M10- Левая лампа заднего хода -M16- Лампа повторителя правого указателя поворота -M19- Лампа ближнего света левой фары -M29- Лампа дальнего света левой фары -M30- |
| 27 | 40 | Электродвигатель насоса вторичного воздуха -V101- |
| 27 | 50 | Блок управления автоматического периода накаливания -J179- |
| 28 | - | Не используется |
| 29 | 30 | Предохранитель 18 в блоке предохранителей C -SC18- Предохранитель 19 в блоке предохранителей C -SC19- |
| 29 | 50 | Предохранитель 35 в блоке предохранителей C -SC35- Предохранитель 39 в блоке предохранителей C -SC39- Предохранитель 54 в блоке предохранителей C -SC54- Предохранитель 55 в блоке предохранителей C -SC55- Предохранитель 59 в блоке предохранителей C -SC59- Предохранитель 60 в блоке предохранителей C -SC60- |
| 30 | 50 | Держатель предохранителей C -SC- (от -SC40- до -SC42- ) |

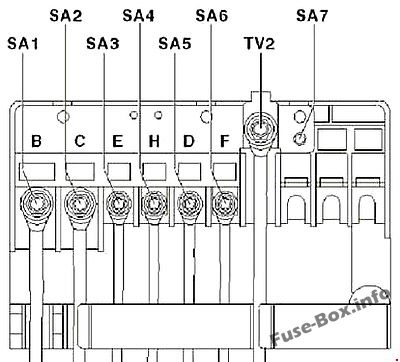

Блок предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 150 200 (только модели с генератором на 140 А) | Генератор -С- |
| 2 | 80 | Блок управления усилителя рулевого управления -J500- Электромеханический двигатель усилителя рулевого управления -V187- |
| 3 | 50 | Блок управления вентилятором радиатора -J293- |
| 4 | 80 | Реле разгрузки контактов X -J59- Блок предохранителей C -SC- (от -SC28- до -SC33-) |
| 5 | 80 | Держатель предохранителя C -SC- (-SC20- до -SC24- и -SC43- до -SC53-) |
| 6 | 40 | Реле малой тепловой мощности -J359- |
| 7 | 80 | Реле высокой тепловой мощности -J360- |
