Предохранители и реле Volkswagen Crafter (2007-2015)
Схемы относятся к указанным годам и вариантам Volkswagen Crafter (2007-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Crafter 2007-2015 гг.
Оглавление

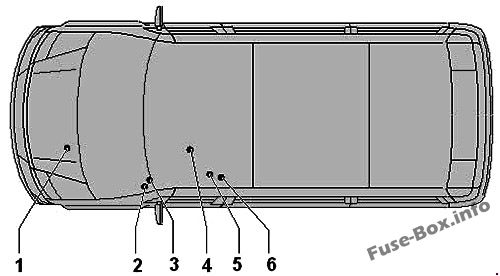

Расположение блока предохранителей
Расположение блока предохранителей
1 – предохранитель питания клеммы 30 (-S190-), на участке линии между генератором и стартером
2 – Блок предохранителей А (-SA-), на аккумуляторной батарее
3 – Блок предохранителей B (-SB-), на левой передней стойке
4 – Блок предохранителей C (-SC-), на левой передней стойке
5 – Блок предохранителей D (-SD-), под сиденьем водителя
6 — Одинарные предохранители под сиденьем водителя (предохранители для спецтехники)
Схемы блока предохранителей
Схемы блока предохранителей

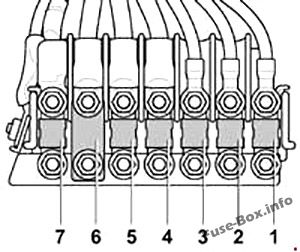

Предохранители на аккумуляторе
| № | A | Функция/компонент |
|---|---|---|
| 1 | 80 | Блок управления автоматического периода накаливания -J179- |
| 2 | 40 60/80 | Блок управления вентилятором радиатора -J293- (только для а/м с кондиционером) вентилятор радиатора -V7- (только на а/м с кондиционером) правый вентилятор радиатора -V35- (только на а/м с кондиционером) |
| 3 | 80 | Блок управления бортовой сети -J519- Реле питания компонентов двигателя -J757- Держатель предохранителя C -SC- SC2, SC3, SC8 - SC10, SC16 |
| 4 | 150 | Дополнительный аккумулятор -A1- Предохранитель механизма опрокидывания -S186- (до августа 2006 г.) Предохранитель 1 (30) -S204- (после июля 2006 г.) Предохранитель 2 (30) -S205- (после сентября 2006 г.) Главный предохранитель для различных конфигураций оборудования -S245- (до августа 2006 г.) Держатель предохранителя D -SD- SD23 - SD25, SD28 (после сентября 2006 г. на моделях со вторым аккумулятором) |
| 5 | 150 | Реле питания клеммы 15 -J329- Реле звукового сигнала -J413- Блок управления бортовой сети -J519- Клемма 15 реле питания 2 -J681- Предохранитель пуска/останова -S349- (после ноября 2011 г.) Держатель предохранителя B -SB- SB1 - SB18 Держатель предохранителя C -SC- SC4 - SC7, SC11 - SC15, SC17 - SC25 |
| 6 | - | Разгрузочное реле контакта 15 -J404- Реле питания 1-J701- (после ноября 2013 г.) Разгрузочное реле 2 для контакта 15 -J817- (только для а/м в весовой категории 3,8 т) Разгрузочное реле 3 для контакта 15 -J896- (после ноября 2011 г.) Предохранитель обогрева ветрового стекла -S127- Предохранитель 1-S131- (после ноября 2011 г.) Предохранитель 1 (30) -S204- (до июня 2006 г.) Держатель предохранителя D -SD- SD10 - SD33, SD42 |
| 7 | 150 | Элемент дополнительного воздушного отопителя -Z35- |

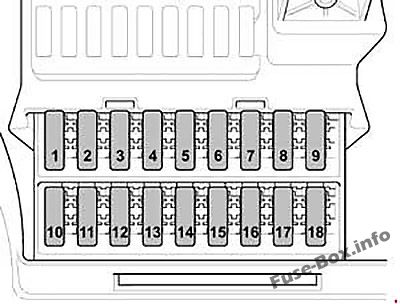

Блок предохранителей B, на левой передней стойке
| № | A | Функция/компонент |
|---|---|---|
| 1 | 25 | Блок управления двери водителя -J386- |
| 2 | 10 | Диагностический разъем -U31- |
| 3 | 25 | Блок управления АБС -J104- |
| 4 | 40 | Блок управления АБС -J104- |
| 5 | - | -Не используется- |
| 6 | 7.5 | Блок оценки уровня восстановителя -G698- (с ноября 2008 г. по май 2009 г.) Клапан обратного потока восстановителя -N473- (с ноября 2008 г. по май 2009 г.) Насос восстановителя -V437- (с ноября 2008 г. по май 2009 г.) -Не используется- (с мая 2009 г.) Блок питания системы дозирования восстановителя -GX19- (с ноября 2013 г.) Блок управления датчика NOx -J583- (с ноября 2013 г.) Реле 1 подачи напряжения -J701- (с ноября 2013 г.) Блок управления датчика NOx 2 -J881- (с ноября 2013 г.) Реле системы дозирования восстановителя -J963- (с ноября 2013 г.) Насос восстановителя -V437- (с ноября 2013 г.) |
| 7 | 30 | Насос омывателя фар -V11- |
| 8 | 15 | Поворотный выключатель системы освещения и сирены -E11- (с июля 2006 г.) Выключатель мигающего света -E162- (с июля 2006 г.) Звуковой сигнал -H 12- Реле 1 системы охранной сигнализации -J460- Реле 2 системы сирены -J645- (с июля 2006 г.) |
| 9 | 10 | Реле указателей поворота для потолочных указателей поворота -J436- (с мая 2007 г.) |
| 10 | 15 | Радио -R- Блок управления с дисплеем для радио и навигации -J503- |
| 11 | 7.5 | Блок управления электроники мобильного телефона -J412- Блок управления тахографа -J621- |
| 12 | 30 | Переключатель отопителя/тепловой мощности -E16- Реле приточного вентилятора -J13- Блок управления приточного вентилятора -J 126- Вентилятор приточного воздуха -V2- |
| 13 | 7.5 | Часы предварительного выбора -El 11- Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- |
| 14 | 30 | Блок управления центральной панели приборов -J819- |
| 15 | 10 | Выключатель освещения грузового отсека -E481- (до октября 2008 г.) Не используется |
| 16 | 10 | Переключатель отопителя/тепловой мощности -E16- Модуль управления кондиционером -J301- CD-чейнджер -R41- |
| 17 | 10 | Выключатель освещения салона -E599- Выключатель заднего освещения салона -E6- (с ноября 2012 г. по май 2013 г.) |
| 18 | - | Не используется |

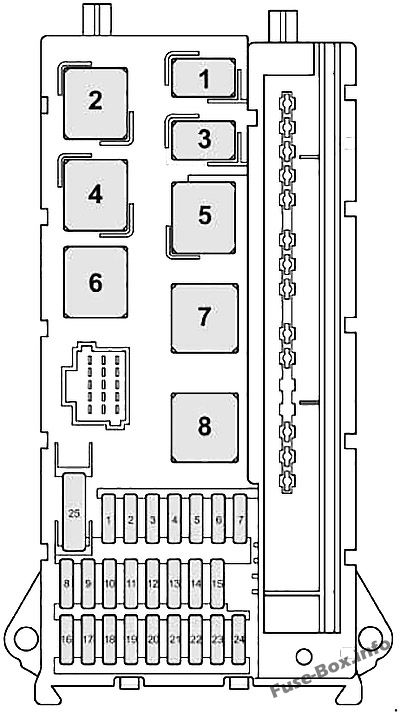

Блок предохранителей C, на левой передней стойке
| № | A | Функция/компонент |
|---|---|---|
| 1 | 15 | Тройной гудок -H2- |
| 2 | 25 | Электронный замок зажигания -09- Эл. рулить, кол. Блокировка БУ -J764- |
| 3 | 10 | Электронный замок зажигания -09- Блок управления в комбинации приборов -J285- Блок управления двигателем -J623- (с мая 2012 г.) |
| 4 | 5 | Выключатель света -E1- Блок управления центральной панели приборов -J819- |
| 5 | 30 | Электродвигатель стеклоочистителя -V- |
| 6 | 15 | Насос наддува топливной системы -G6- |
| 7 | 5 | Блок управления электроникой рулевой колонки -J527- |
| 8 | 20 | Блок управления двигателем -J623- |
| 9 | 20 25 | Предохранитель 6 в блоке предохранителей B -SB6- (с ноября 2008 г. по май 2009 г.) Блок предохранителей D -SD- SD34 - SD36 (с мая 2009 г. по ноябрь 2013 г.) |
| 10 | 10 | Расходомер воздуха -G70- (с мая 2012 г.) Блок оценки уровня восстановителя -G698- (с мая 2012 г.) Нагревательный элемент системы вентиляции картера -N79- (с мая 2012 г.) Клапан регулировки давления топлива -N276- Переключающий клапан охладителя системы рециркуляции ОГ -N345- (с мая 2012 г.) Клапан обратного потока восстановителя -N473- (с мая 2012 г.) Насос охладителя системы рециркуляции ОГ -V400- (с мая 2012 г.) Насос восстановителя -V437- (с мая 2012 г.) |
| 11 | 15 | Разгрузочное реле 2 для контакта 15 -J817- (только для а/м в весовой категории 3,8 т) Предохранитель 1 в блоке предохранителей D -SD1- Предохранитель 2 в блоке предохранителей D -SD2- |
| 12 | 10 | Блок управления подушек безопасности -J234- |
| 13 | 15 | Выключатель освещения вещевого ящика -E26- Прикуриватель -U1- |
| 14 | 5 | Выключатель света -E1- Блок управления в комбинации приборов -J285- Диагностический разъем -U31- |
| 15 | 5 | Переключатель отопителя/тепловой мощности -E16- Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- |
| 16 | 10 | Главный выключатель системы старт/стоп -E101- Выключатель нейтрального положения коробки передач -F365- Датчик уровня и температуры масла -G266- Реле топливного насоса -J17- Реле постоянной циркуляции охлаждающей жидкости -J 151- Блок управления автоматического периода накаливания -J 179- Реле питания клеммы 50 -J682- Реле стартера 1-J906- (после ноября 2013 г.) Реле стартера 2 -J907- (после ноября 2013 г.) Электромагнитный клапан ограничения давления наддува -N75- Клапан системы охлаждения -N214- Клапан выпускной заслонки -N220- (после ноября 2013 г.) Клапан дозирования топлива -N290- Переключающий клапан охладителя системы рециркуляции ОГ -N345- Нагреватель лямбда-зонда -Z19- |
| 17 | 10 | Блок управления подушек безопасности -J234- |
| 18 | 7.5 | Выключатель стоп-сигналов -F- (с июля 2006 г. по ноябрь 2011 г.) Выключатель педали тормоза -F63- (с июля 2006 г. по ноябрь 2011 г.) Разгрузочное реле для клеммы 15 -J404- Стабилизатор напряжения -J532- (после ноября 2011 г.) Реле для специальных конструкций, клемма 15 -J821- (после ноября 2011 г.) Разгрузочное реле 3 для контакта 15 -J896- (с ноября 2011 г.) |
| 19 | 7.5 | Блок управления бортовой сети -J519- (освещение салона) |
| 20 | 25 | Блок управления бортовой сети -J519- |
| 21 | 5 | Расходомер воздуха -G70- Блок управления двигателем -J623- |
| 22 | 5 | Выключатель стоп-сигналов -F- (до июня 2006 г.) Выключатель педали тормоза -F63- (до июня 2006 г.) Датчик бокового ускорения -G200- (с июля 2006 г.) Датчик продольного ускорения -G251- (с июля 2006 г.) Блок управления ABS -J104- (с июля 2006 г.) |
| 23 | 25 | Стартер -В- Блок управления бортовой сети -J519- |
| 24 | 10 | -Резервный Кл. 15- Блок управления регулирования АКБ -J840- (с мая 2013 г.) |
| 25 | 30 | -Розетка 12 В-U5- |

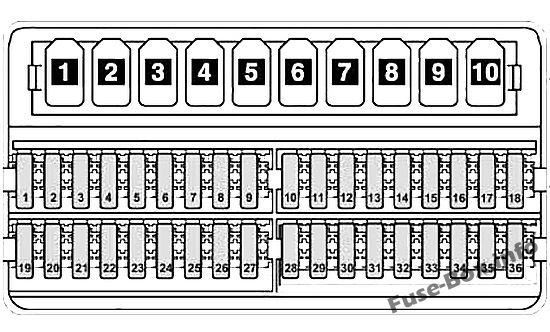

Блок предохранителей D под сиденьем водителя (до 2011 г.)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 5 | Блок управления стеклоподъемника в двери водителя -E512- Реле обогрева заднего стекла -J9- (до июня 2006 г.) Реле 2 обогрева заднего стекла -J868- (с июля 2006 г.) |
| 2 | 30 | Электродвигатель стеклоочистителя задней левой двери -V92- Электродвигатель очистителя заднего стекла в правой распашной двери -V93- |
| 3 | 5 | Часы предварительного выбора -E111- Выключатель нейтрального положения коробки передач -F365- Блок управления блока индикации -J146- Блок управления электроники мобильного телефона -J412- (до мая 2011 г.) Камера заднего вида -R189- |
| 4 | 7.5 | Переключатель рабочей скорости -E261- (с июля 2006 г.) Сигнализатор коробки отбора мощности -F247- (с июля 2006 г.) Реле обогрева заднего стекла -J9- (до июня 2006 г.) Блок управления детектора прицепа -J345- Блок управления тахографа -J621- (с июля 2006 г.) |
| 5 | 5/10 | Рычаг селектора -E313- Блок управления автоматической коробкой передач -J514- |
| 6 | 5 | Блок управления регулирования аккумуляторной батареи -J840- (до мая 2013 г.) Нагревательный элемент системы вентиляции картера -N79- |
| 7 | 10 | Нагреватель топливного фильтра -Z57- |
| 8 | 5/10 | Кнопка механизма наклона -E223- Реле для специальных конструкций, клемма 15 -J821- 6-контактный разъем -T6ah- (с мая 2007 г.) 7-штыревой разъем -T7f- (точка соединения с подъемным бортом) |
| 9 | 15 | Выключатель крышного вентилятора для вентиляции грузового отсека -E534- Реле системы сирены -J408- |
| 10 | 25 | -Интерфейс для внешнего использования- |
| 11 | 15 | Реле для специальных конструкций, клемма 15 -J821- |
| 12 | 10 | Реле для специальных конструкций, клемма 61-J822- |
| 13 | 30/10 | Блок управления вентилятором испарителя -J349- (с мая 2007 г. по май 2011 г.) Реле указателей поворота для указателей поворота на крыше -J436- (до мая 2007 г.) |
| 14 | 20 | Блок управления детектора прицепа -J345- (до августа 2006 г.) 9-контактный разъем -T9b- (Предварительная настройка для прицепа с сентября 2006 г.) Розетка для прицепа -U10- (с сентября 2006 г.) |
| 15 | 25 | Блок управления детектора прицепа -J345- |
| 16 | 7.5 | Блок управления системой помощи при парковке -J446- Блок управления системы контроля давления в шинах -J502- |
| 17 | 25 | Блок управления программируемых специальных функций -J820- |
| 18 | 25 | Блок управления программируемых специальных функций -J820- |
| 19 | 5/25 | Блок управления электроники крыши -J528- |
| 20 | 7,5/10 | Реле постоянной циркуляции охлаждающей жидкости -J151- Реле освещения входа и пространства для ног -J348- (с мая 2009 г.) |
| 21 | 15/30 | Реле обогрева заднего стекла -J9- |
| 22 | 15 | Реле обогрева заднего стекла -J9- (до июня 2006 г.) Реле 2 обогрева заднего стекла -J868- |
| 23 | 10/15 | Выключатель освещения грузового отсека -E481- (после ноября 2008 г.) Розетка 2 12 В -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Модуль управления дополнительным отопителем -J364- |
| 27 | 20/25 | Модуль управления дополнительным отопителем -J364- Блок управления 2 дополнительного отопителя -J824- |
| 28 | 30/40 | Блок управления вентилятором испарителя -J349- (до апреля 2007 г.) Реле гидравлического насоса коробки передач -J510- (с мая 2007 г.) |
| 29 | 15 | Блок управления автоматической коробкой передач -J514- |
| 30 | 40 | Реле гидравлического насоса коробки передач -J510- (до апреля 2007 г.) Блок управления регулирования аккумуляторной батареи -J840- |
| 31 | 30/15 | Блок управления заднего приточного вентилятора -J391- Блок управления левой сдвижной двери -J558- Задний приточный вентилятор -V80- |
| 32 | 5 | Блок управления контроля аккумуляторной батареи -J367- |
| 33 | 15 | Блок управления правой сдвижной двери -J731- |
| 34 | 15 | Блок управления подогревателя восстановителя -J891- (с апреля 2009 г.) |
| 35 | 15/3 | Блок управления подогревателя восстановителя -J891- (с апреля 2009 г.) |
| 36 | - | Не используется |

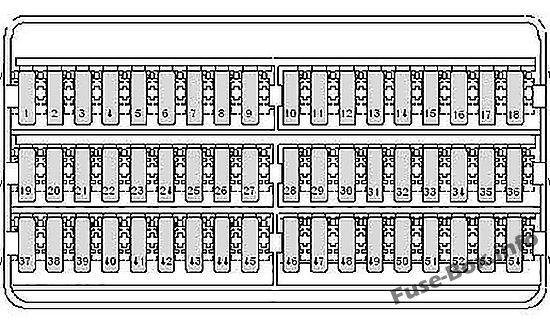

Блок предохранителей D под сиденьем водителя (после 2011 г.)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 5 | Блок управления стеклоподъемника в двери водителя -E512- Реле 2 обогрева заднего стекла -J868- |
| 2 | 30 | Электродвигатель стеклоочистителя задней левой двери -V92- Электродвигатель очистителя заднего стекла в правой распашной двери -V93- |
| 3 | 5 | Часы предварительного выбора -E111- Выключатель нейтрального положения коробки передач -F365- Блок индикации -J145- Камера заднего вида -R189- |
| 4 | 7.5 | Переключатель регулировки рабочей скорости -E261- Сигнализатор коробки отбора мощности -F247- Блок управления детектора прицепа -J345- Блок управления тахографа -J621- |
| 5 | 5/10 | Рычаг селектора -E313- Блок управления автоматической коробкой передач -J514- Контактный выключатель капота -F266- (с ноября 2011 г.) |
| 6 | 5/10 | Нагревательный элемент системы вентиляции картера -N79- Блок управления регулирования аккумуляторной батареи -J840- (с мая 2011 г. по май 2013 г.) |
| 7 | 10 | Нагреватель топливного фильтра -Z57- |
| 8 | 5/10 | Кнопка механизма наклона -E223- Блок управления системой помощи при парковке -J446- (после мая 2013 г.) Реле для специальных конструкций, клемма 15 -J821- (до ноября 2011 г.) 6-контактный разъем -T6ah- 7-штыревой разъем -T7f- (точка соединения с подъемным бортом) |
| 9 | 15 | Выключатель крышного вентилятора для вентиляции грузового отсека -E534- (до ноября 2011 г.) Реле системы сирены -J408- (до ноября 2011 г.) -не используется (на ноябрь 2011 г.)- |
| 10 | 25 | -Интерфейс для внешнего использования- |
| 11 | 15 | Реле для специальных конструкций, клемма 15 -J821- |
| 12 | 10 | Реле для специальных конструкций, клемма 61-J822- |
| 13 | - | Не используется |
| 14 | 20 | 9-контактный разъем -T9b- (предварительная установка для прицепа) Розетка для прицепа -U10- |
| 15 | 25 | Блок управления детектора прицепа -J345- |
| 16 | 7.5 | Блок управления системой помощи при парковке -J446- Блок управления системы контроля давления в шинах -J502- |
| 17 | 25 | Блок управления программируемых специальных функций -J820- |
| 18 | 25 | Блок управления программируемых специальных функций -J820- |
| 19 | 5/25 | Блок управления электроники крыши -J528- |
| 20 | 7,5/10 | Реле постоянной циркуляции охлаждающей жидкости -J 151- Реле освещения входа и пространства для ног -J348- |
| 21 | 30 | Реле обогрева заднего стекла -J9- |
| 22 | 15 | Реле 2 обогрева заднего стекла -J868- |
| 23 | 10/15 | Выключатель освещения багажного отделения -E481- Розетка 2 12 В -U18- |
| 24 | 15 | Розетка 12 В 4 -U20- |
| 25 | 15 | Розетка 12 В 3 -U19- |
| 26 | 25 | Модуль управления дополнительным отопителем -J364- |
| 27 | 20/25 | Модуль управления дополнительным отопителем -J364- Блок управления 2 дополнительного отопителя -J824- |
| 28 | 40/30 | Реле гидравлического насоса коробки передач -J510- Реле стартера 1-J906- |
| 29 | 15 | Блок управления автоматической коробкой передач -J514- |
| 30 | 5 | Блок управления регулирования аккумуляторной батареи -J840- |
| 31 | 30/15 | Блок управления левой сдвижной двери -J558- (с мая 2012 г.) Блок управления заднего приточного вентилятора -J391- Задний приточный вентилятор -V80- |
| 32 | 5 | Блок управления контроля аккумуляторной батареи -J367- |
| 33 | 15/30/7,5 | Не используется Блок управления правой сдвижной двери -J731- (с мая 2012 г.) Реле блокировки 1 раздаточной коробки -J1010- (с января 2012 г.) Реле блокировки 2 раздаточной коробки -J1011- (с января 2012 г.) Реле блокировки 3 раздаточной коробки -J1012- (с января 2012 г.) Компрессор сжатого воздуха -V534- (с января 2012 г.) |
| 34 | 15/7,5 | Блок управления подогревателя восстановителя -J891- Выключатель блокировки дифференциала раздаточной коробки -F99- (с января 2012 г.) Выключатель блокировки дифференциала привода заднего моста -F100- (с января 2012 г.) Выключатель блокировки дифференциала привода переднего моста -F101- (с января 2012 г.) |
| 35 | 15/3 | Блок управления подогревателя восстановителя -J891- Блок управления защиты компрессора сжатого воздуха -J1013- (с января 2012 г.) |
| 36 | 5 | Не используется (до января 2012 г.) Реле давления компрессора сжатого воздуха -F503- (с января 2012 г.) |
| 37 | - | Не используется |
| 38 | - | Не используется |
| 39 | 7,5/15 | Выключатель крышного вентилятора для вентиляции грузового отсека -E534- (после ноября 2011 г.) Реле системы сирены -J408- (с ноября 2011 г.) |
| 40 | - | Не используется |
| 41 | - | Не используется |
| 42 | 30 | Блок управления вентилятором испарителя -J349- |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | - | Не используется |
| 47 | - | Не используется |
| 48 | - | Не используется |
| 49 | - | Не используется |
| 50 | - | Не используется |
| 51 | - | Не используется |
| 52 | - | Не используется |
| 53 | - | Не используется |
| 54 | - | Не используется |
| 55 | - | Не используется |
| 56 | - | Не используется |
Одиночные предохранители под сиденьем водителя

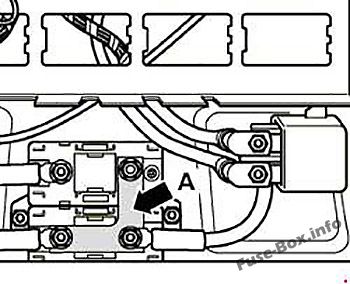

до мая 2013 г.
A – Предохранитель механизма опрокидывания -S186- до августа 2006 г.
A – Предохранитель 1 (30) -S204- (Ретардер/Вторая аккумуляторная батарея)
A – Предохранитель 2 (30) -S205- после сентября 2006 г. (бортовой борт/трехсторонний самосвал/ретардер)
A – Главный предохранитель для различных конфигураций оборудования -S245- (до августа 2006 г.)

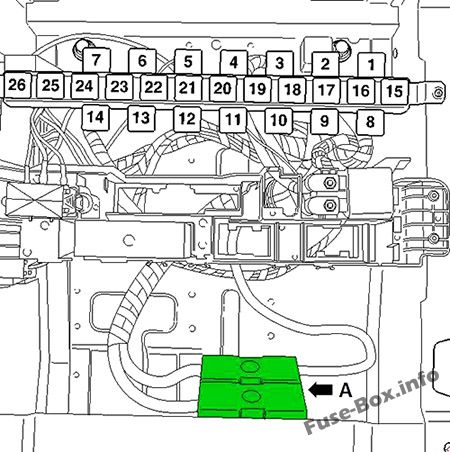

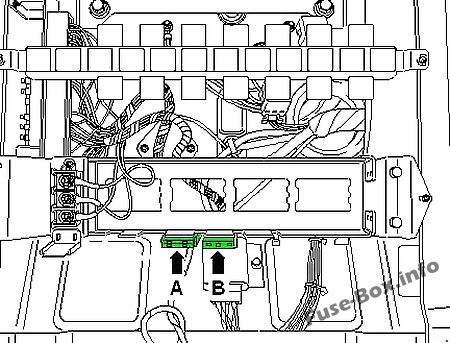

после мая 2013 г.
A – Предохранитель 1 (30) -S204- (Ретардер/Вторая аккумуляторная батарея)
A – Предохранитель 2 (30) -S205- (бортовой борт/трехсторонний самосвал/ретардер)
Предохранитель 1 -S131-
A – Предохранитель дневных ходовых огней -S220- (только Achleitner)
B – Предохранитель 1 -S131- (компрессор сжатого воздуха)

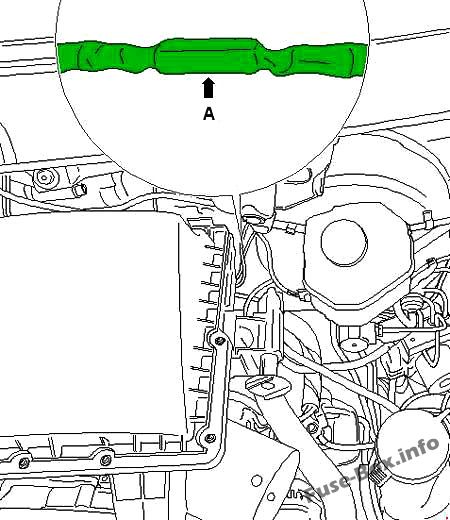

Предохранитель питания клеммы 30 -S190-
