Предохранители и реле Volkswagen Fox (5Z, 2004-2009)
Схемы относятся к указанным годам и вариантам Volkswagen Fox (5Z, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Fox 2004-2009 гг.
Предохранитель прикуривателя (розетки) в Volkswagen Fox предохранитель №48 в блоке предохранителей панели приборов (держатель -SB-).
Оглавление
Расположение блока предохранителей

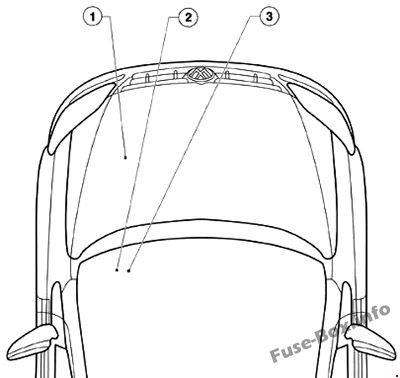

Расположение блока предохранителей
1 — Предохранители на аккумуляторе (держатель предохранителя -S-)
2 — Предохранители в приборной панели. (держатели предохранителей -SB- и -SC-)
Предохранители расположены под рулевым колесом на нижней стороне приборной панели за крышкой.
3 – предохранители держателя реле
Предохранители в приборной панели
Предохранители в приборной панели

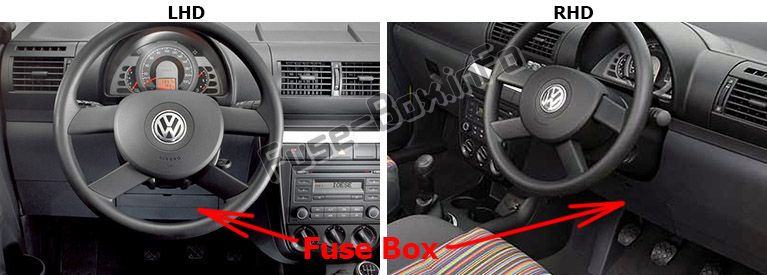

Расположение блока предохранителей
Блок предохранителей находится за крышкой под рулевым колесом.

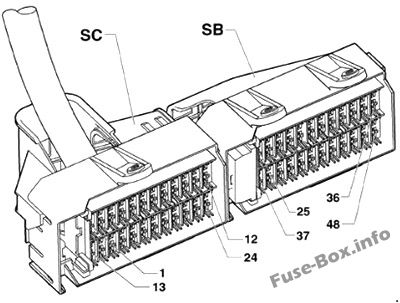

Схема блока предохранителей (-SC-)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 5 | Датчик высокого давления -G65- Блок управления вентилятором радиатора -J293- Блок управления климатической установки -J301- |
| 2 | 5 | Центральный блок управления систем комфорта -J393- Блок управления бортовой сети -J519- |
| 3 | 5 | Датчик спидометра -G22- Блок управления усилителем руля -J500- Нагревательный элемент форсунки омывателя ветрового стекла -N113- |
| 4 | 5 | Выключатель внешней ручки двери водителя для защиты от кражи -F121- |
| 5 | 20 | Радио -R- |
| 6 | 20 | Реле управления обогревом заднего стекла -J48- Блок управления бортовой сети -J519- |
| 7 | 10 | Выключатель прерывистого режима стеклоочистителя -E22- |
| 8 | 5 | Блок управления бортовой сети -J519- |
| 9 | - | Пустой |
| 10 | 20 | Блок управления регулировки сдвижного люка -J245- |
| 11 | 10 | Лампа переднего правого указателя поворота -M7- Лампа заднего правого указателя поворота -M8- Лампа повторителя правого указателя поворота -M19- Центральный блок управления систем комфорта -J393- Блок управления бортовой сети -J519- |
| 12 | 10 | Лампа переднего левого указателя поворота -M5- Лампа заднего левого указателя поворота -M6- Лампа повторителя левого указателя поворота -M18- Центральный блок управления систем комфорта -J393- Блок управления бортовой сети -J519- |
| 13 | - | Пустой |
| 14 | 5 | Переключатель регулировки зеркал -E43- Центральный блок управления систем комфорта -J393- |
| 15 | 15 | Регулятор обогрева сиденья водителя -E94- Регулятор обогрева сиденья переднего пассажира -E95- Блок управления обогрева сиденья водителя -J131- |
| 16 | 25 | Центральный блок управления систем комфорта -J393- |
| 17 | 15 | Выключатель передних и задних противотуманных фар -E23- Лампа подсветки выключателя передних и задних противотуманных фар -L40- |
| 18 | 10 | Электродвигатель стеклоочистителя заднего стекла -V12- |
| 19 | - | Пустой |
| 20 | 5 | Обогрев наружного зеркала заднего вида со стороны водителя -Z4- Обогрев наружного зеркала заднего вида со стороны переднего пассажира -Z5- Блок управления бортовой сети -J519- |
| 21 | - | Пустой |
| 22 | - | Пустой |
| 23 | 5 | Датчик угла поворота рулевого колеса -G85- Клавиша ACS и ESP -E256- Подсветка переключателей и регулятора приборов -L155- Блок управления АБС -J104- |
| 24 | 10 | Датчик угла поворота рулевого колеса -G85- Блок управления АБС -J104- |
Схема блока предохранителей (-SB-)
| № | A | Функция/компонент |
|---|---|---|
| 25 | 10 | Лампа переднего левого указателя поворота -M5- Лампа заднего левого указателя поворота -M6- Лампа переднего правого указателя поворота -M7- Лампа заднего правого указателя поворота -M8- Блок управления бортовой сети -J519- |
| 26 | 10 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Трансформатор зажигания -N152- (только для автомобилей с двигателем 1,4 л) Блок управления двигателем -J623- |
| 27 | 15 | Блок управления климатической установки -J301- Штекерный разъем, 16-полюсный, в диагностике -T16a- |
| 28 | 5 | Вставка панели приборов -K- Центральный блок управления систем комфорта -J393- |
| 29 | 20 | Реле автоматического прерывистого режима омывателя и стеклоочистителя -J31- Блок управления бортовой сети -J519- |
| 30 | 5 | Нагревательный элемент системы вентиляции картера -N79- (только для автомобилей с бензиновым двигателем 1,4 л) Расходомер воздуха -G70- (Только для автомобилей с дизельным двигателем 1,4 л) Реле подачи тока -J16- (Только для автомобилей с двигателем 1,2 л) Блок управления двигателем -J623- |
| 31 | 5 | Лампа правого заднего фонаря -M2- (до декабря 2006 г.) Лампа правого габаритного огня -M3- Лампа правого стоп-сигнала и заднего фонаря -M22- Вставка панели приборов -K- |
| 32 | 5 | Подсветка номерного знака -X- |
| 33 | 15 | Датчик уровня топлива -G- Насос наддува топливной системы -G6- |
| 34 | 10 | Датчик Холла -G40- (Только для автомобилей с бензиновыми двигателями 1,2 л и 1,4 л) Электродвигатель заслонки впускного коллектора -V157- (только для автомобилей с дизельным двигателем 1,4 л) Клапан рециркуляции отработавших газов -N18- (только для автомобилей с дизельным двигателем 1,4 л) Электромагнитный клапан регулировки давления наддува -N75- (только для автомобилей с дизельным двигателем 1,4 л) Электромагнитный клапан 1 угольного фильтра -N80- (только для автомобилей с бензиновыми двигателями 1,2 л и 1,4 л) |
| 35 | 10 | Выключатель передних и задних противотуманных фар -E23- Лампа подсветки выключателя передних и задних противотуманных фар -L40- Двойная лампа накаливания левой фары -L1- Вставка панели приборов -K- Лампа дальнего света левой фары -M30- (до ноября 2006 г.) |
| 36 | 10 | Выключатель передних и задних противотуманных фар -E23- Лампа подсветки выключателя передних и задних противотуманных фар -L40- Двойная лампа накаливания левой фары -L1- Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Лампа ближнего света левой фары -M29- (до ноября 2006 г.) |
| 37 | 10 | Выключатель фонарей заднего хода -F4- Левая лампа заднего хода -M16- Лампа правого фонаря заднего хода -M17- Блок управления бортовой сети -J519- |
| 38 | 5 | Выключатель педали сцепления -F36- Выключатель педали тормоза -F47- Реле топливного насоса -J17- Вставка панели приборов -K- |
| 39 | 10 | Освещение багажного отделения -W3- Блок управления бортовой сети -J519- |
| 40 | 10 | Выключатель стоп-сигналов -F- |
| 41 | 10 | Звуковой сигнал или двухтональный звуковой сигнал -H1- Блок управления бортовой сети -J519- |
| 42 | 25 | Выключатель приточного вентилятора -E9- |
| 43 | 5 | Лампа левого габаритного огня -M1- Лампа заднего левого фонаря -M4- (до декабря 2006 г.) Лампа левого стоп-сигнала и заднего фонаря -M21- Вставка панели приборов -K- |
| 44 | 10 | Форсунка, цилиндр 1 -N30- Форсунка цилиндра 2 -N31- Форсунка цилиндра 3 -N32- Форсунка, цилиндр 4 -N33- (Только для автомобилей с бензиновым двигателем 1,4 л) Блок управления двигателем -J623- |
| 45 | 10 | Лямбда-зонд -G39- Лямбда-зонд после катализатора -G130- |
| 45 | 5 | Выключатель педали сцепления -F36- Выключатель педали тормоза -F47- Реле малой тепловой мощности -J359- Реле высокой тепловой мощности -J360- |
| 46 | 10 | Двойная лампа накаливания правой фары -L2- Лампа дальнего света правой фары -M32- (до ноября 2006 г.) |
| 47 | 10 | Двойная лампа накаливания правой фары -L2- Лампа ближнего света правой фары -M31- (до ноября 2006 г.) Электродвигатель корректора правой фары -V49- |
| 48 | 20 | Прикуриватель -U1- Лампа подсветки прикуривателя -L28- |
Предохранители на аккумуляторе
Предохранители на аккумуляторе

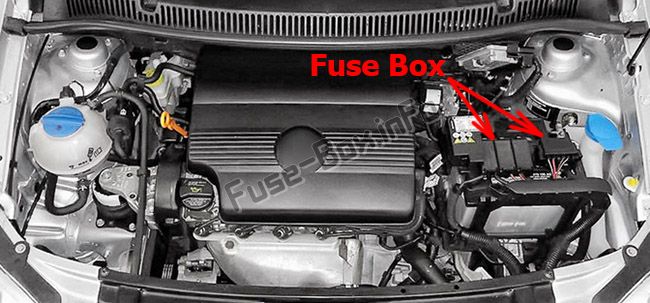

Расположение блока предохранителей

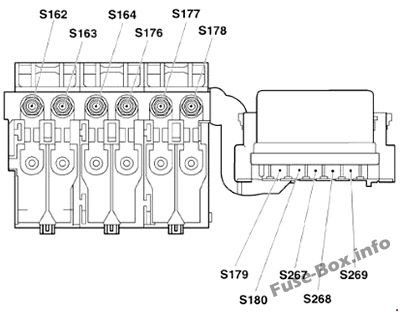

Схема блока предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | 175 | Генератор -С- Регулятор напряжения -C1- |
| 2 | 110 | Соединение проводов клеммы 30 -TV2- |
| 3 | 40 | Блок управления вентилятором радиатора -J293- |
| 4 | 50 | Блок управления АБС -J104- |
| 5 | 40 | Насос гидросистемы рулевого управления -V119- Блок управления АБС -J104- Блок управления вентилятором радиатора -J293- Блок управления усилителем руля -J500- |
| 5 | 50 | Насос гидросистемы рулевого управления -V119- (до декабря 2006 г.) Блок управления усилителем рулевого управления -J500- (до декабря 2006 г.) |
| 6 | 50 | Реле свечей накаливания -J52- (Только для автомобилей с дизельным двигателем 1,4 л) |
| 7 | 25 | Блок управления АБС -J104- |
| 8 | 30 | Термовыключатель вентилятора радиатора -F18- (только для автомобилей с дизельными двигателями 1,2 л и 1,4 л) Реле 2-й скорости вентилятора радиатора -J101- (Только для автомобилей с двигателем 1,4 л) Реле вентилятора приточного воздуха и вентилятора радиатора -J209- (Только для автомобилей с двигателем 1,4 л) Блок управления вентилятором радиатора -J293- |
| 9 | 5 | Блок управления вентилятором радиатора -J293- |
| 10 | 15 | Блок управления бортовой сети -J519- (до декабря 2006 г.) Блок управления двигателем -J623- |
| 11 | 5 | Блок управления климатической установки -J301- Блок управления вентилятором радиатора -J293- |

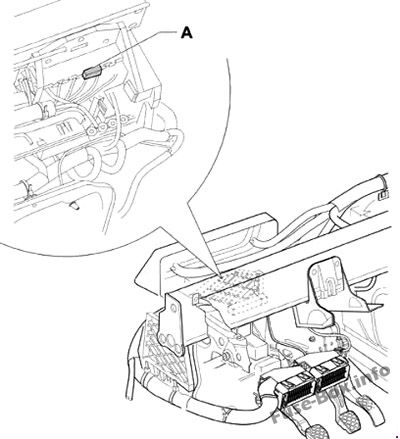

Предохранители держателя реле
Предохранители держателя реле
| № | A | Функция/компонент |
|---|---|---|
| A | 20 | Специальный предохранитель управления стеклоподъемником двери -S37- |

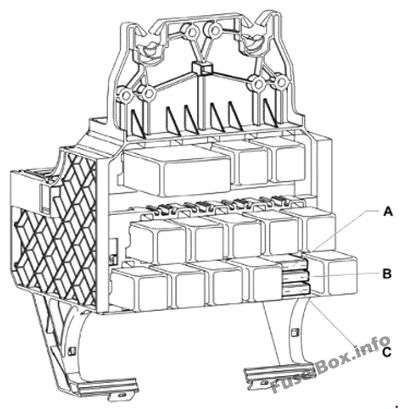

Предохранители сопротивления нагрева
Предохранители сопротивления нагрева
| № | A | Функция/компонент |
|---|---|---|
| A | 40 | Сопротивление нагрева Предохранитель 1-S276- |
| B | 40 | Нагревательное сопротивление Предохранитель 2 -S277- |
| C | 40 | Сопротивление нагрева Предохранитель 3 -S278- |
