Предохранители и реле Volkswagen Golf IV / Bora (mk4, 1997-2004)
Схемы относятся к указанным годам и вариантам Volkswagen Golf IV / Bora (mk4, 1997-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Golf IV / Bora 1997-2004 гг.
Предохранители прикуривателя (розетки) в Volkswagen Golf IV / Bora Это предохранители № 35 (розетка 12 В в багажном отделении) и № 41 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

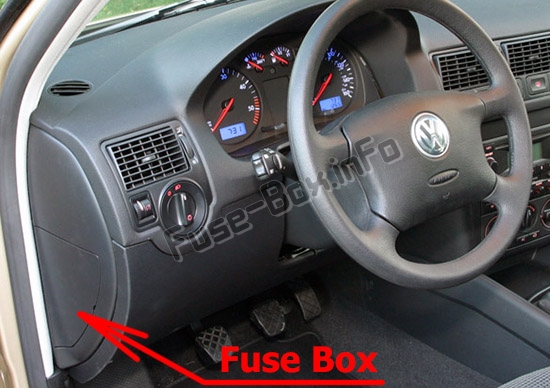

Приборная доска
Блок предохранителей расположен за крышкой на краю приборной панели со стороны водителя.

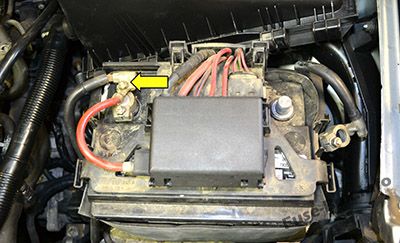

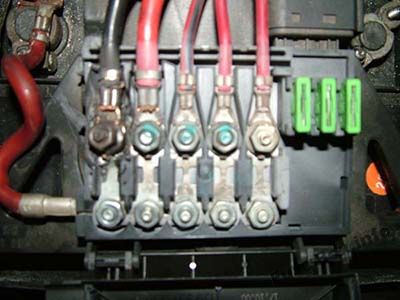

Предохранители на аккумуляторе
Эти предохранители расположены на аккумуляторной батарее в моторном отсеке.

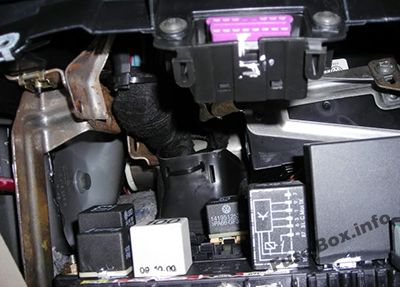

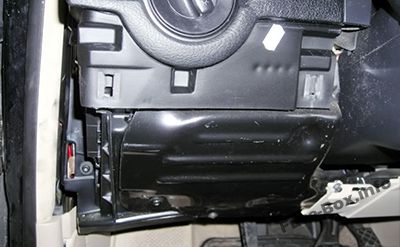

Панель реле
Он расположен внизу приборной панели (со стороны водителя), за панелью.
В электронном модуле имеются дополнительные предохранители. Модуль электроники расположен с левой стороны возле перегородки моторного отсека.
На моделях с дизельными двигателями предохранители системы обогрева дизельного двигателя расположены на кронштейне реле в модуле электроники.
Схемы блока предохранителей

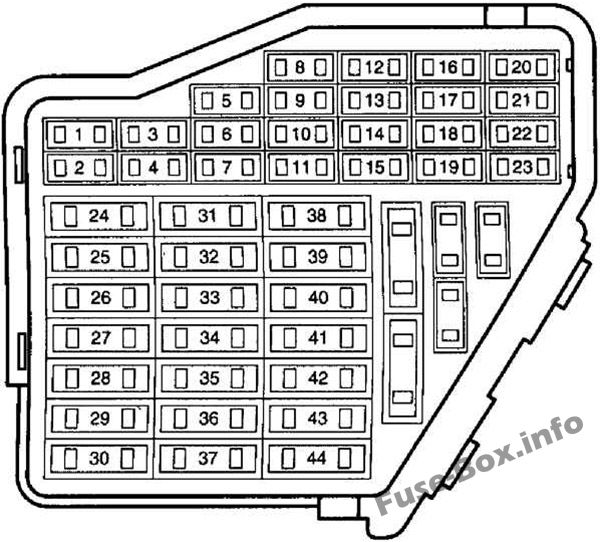

Приборная доска
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | 10 | Подогрев форсунок омывателя, блок управления освещением перчаточного ящика сиденья с памятью |
| 2 | 10 | Сигнальные огни поворота |
| 3 | 5 | Реле противотуманных фар, регулятор освещения панели приборов |
| 4 | 5 | Освещение номерного знака |
| 5 | 7,5 | Система комфорта, круиз-контроль, Climatronic, кондиционер, модули управления подогревом сидений, внутреннее зеркало с функцией день/ночь, модуль управления многофункциональным рулевым колесом, блок управления на рулевом колесе |
| 6 | 5 | Центральный замок |
| 7 | 10 | Фонари заднего хода, спидометр, датчик скорости автомобиля (VSS) |
| 8 | — | Open |
| 9 | 5 | Антиблокировочная тормозная система (АБС) |
| 10 | 10 | Модуль управления двигателем (ECM): бензиновый двигатель |
| 10 | 5 | Модуль управления двигателем (ECM): дизельный двигатель, 2000 модельного года |
| 11 | 5 | Комбинация приборов, соленоид блокировки переключения передач |
| 12 | 7,5 | Источник питания разъема канала передачи данных (DLC) |
| 13 | 10 | Тормозные задние фонари |
| 14 | 10 | Освещение салона, центральный замок |
| 15 | 5 | Комбинация приборов, модуль управления коробкой передач (TCM) |
| 16 | 10 | Муфта кондиционера, дополнительный насос охлаждающей жидкости |
| 17 | — | Open |
| 18 | 10 | Фара дальнего света, правая |
| 19 | 10 | Фара дальнего света, левая |
| 20 | 15 | Фара ближнего света, правая |
| 21 | 15 | Ближний свет левой фары |
| 22 | 5 | Габаритные огни справа, габарит справа |
| 23 | 5 | Габаритные огни слева, габарит слева |
| 24* | 20 | Насос омывателя ветрового и заднего стекол, моторчик стеклоочистителя |
| 25 | 25 | Приточный вентилятор, Климатроник, Кондиционер |
| 26 | 25 | Обогрев заднего стекла |
| 27 | 15 | Мотор заднего стеклоочистителя |
| 28 | 15 | Топливный насос (ТН) |
| 29 | 15 | Модуль управления двигателем (ECM): бензиновый двигатель |
| 29 | 10 | Модуль управления двигателем (ECM): дизельный двигатель |
| 30 | 20 | Модуль управления люком с электроприводом |
| 31 | 20 | Модуль управления коробкой передач (TCM) |
| 32 | 10 | Форсунки: бензиновый двигатель |
| 32 | 15 | Форсунки: дизельный двигатель |
| 33 | 20 | Система омывателя фар |
| 34 | 10 | Элементы управления двигателем |
| 35 | 30 | Розетка 12 В (в багажном отделении) |
| 36 | 15 | Противотуманные огни |
| 37 | 10 | Клемма (86S) на магнитоле, комбинация приборов |
| 38 | 15 | Центральный замок (с электрическими стеклоподъемниками), освещение багажного отделения, дистанционное управление/дверца топливного бака, электродвигатель для отпирания крышки багажника |
| 39 | 15 | Аварийные мигалки |
| 40 | 20 | Двухтональный рожок |
| 41 | 15 | Зажигалка |
| 42 | 25 | Радио |
| 43 | 10 | Элементы управления двигателем |
| 44 | 15 | Сиденья с подогревом |
| * на электрических схемах обозначается цифрой 224 |

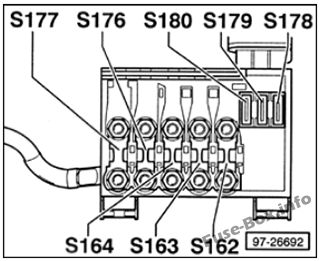

Предохранители на аккумуляторе
| № | Номинальный ток [А] | Описание |
|---|---|---|
| S162 | 50 | Свечи накаливания (охлаждающая жидкость) |
| S163 | 50 | Реле топливного насоса (FP)/реле свечи накаливания |
| S164 | 40 | Модуль управления/вентилятор системы охлаждения охлаждающей жидкости (FC) |
| S177 | 90/110 (120/150) | Генератор (GEN) |
| S178 | 30 | АБС (гидравлический насос) |
| S179 | 30 | ABS |
| S180 | 30 | Вентилятор охлаждающей жидкости |
Панель реле
| № | Amp | Составная часть |
|---|---|---|
| Предохранители на пластине реле | ||
| A | - | Предохранитель регулировки сиденья |
| B | - | Предохранители для V192 - Вакуумный насос тормозов (с мая 2002 г.) |
| C | - | Предохранитель стеклоподъемника, центрального замка и наружного зеркала с подогревом (только модели с системой комфорта и стеклоподъемником) |
| Реле на пластине реле | ||
| 1 | J4 — Реле двухтонального звукового сигнала (53) | |
| 2 | J59 — Реле разгрузки X-контакта (18) J59 — Реле разгрузки X-контакта (100) | |
| 3 | Вакантно | |
| 4 | J17 — Реле топливного насоса (409) J52 — Реле свечи накаливания (103) | |
| V/VI | J31 — Реле автоматического прерывистого режима омывателя и стеклоочистителя, без омывателя фар (377), — с омывателем фар (389), — с датчиком дождя (192) | |
| Реле и предохранители на дополнительном блоке реле над пластиной реле, автомобили с левосторонним управлением | ||
| 1 | Вакантно | |
| 2 | J398 — Реле дистанционного открывания крышки багажника (79) J546 — Блок дистанционного управления открыванием крышки багажника (407) | |
| 3 | Вакантно | |
| 4 | J5 — Реле противотуманных фар (53) | |
| 5 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 6 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 7 | J508 — Реле подавления стоп-сигналов (206) | |
| 8 | J99 — Реле обогрева наружных зеркал (53) J541 — Реле клапана отключения охлаждающей жидкости (53) | |
| 9 | J17 — Реле топливного насоса, четырехколесный дизель, (53) | |
| 10 | J17 — Реле топливного насоса (подкачивающий насос) (167) | |
| 11 | J226 — Блокировка стартера и реле фонарей заднего хода (175) | |
| 12 | J317 — Реле питания клеммы 30 (109) | |
| 13 | J151 — Реле постоянной циркуляции охлаждающей жидкости (53) | |
| D | - | Вакантно |
| E | - | Вакантно |
| F | 15A | S30 — одиночный предохранитель стеклоочистителя заднего стекла (с декабря 2005 г.), S144 — предохранитель центрального замка системы противоугонной сигнализации (указатели поворота ATA) |
| G | 15A | S111 — предохранитель системы противоугонной сигнализации (звуковой сигнал ATA) |
| Реле и предохранители на дополнительном держателе реле над пластиной реле, автомобили с правым рулем | ||
| 1 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 2 | J453 — Блок управления многофункциональным рулевым колесом (450) | |
| 3 | J5 — Реле противотуманных фар (53) | |
| 4 | Вакантно | |
| 5 | J398 — Реле дистанционного открывания крышки багажника (79) J546 — Блок дистанционного управления открыванием крышки багажника (407) | |
| 6 | Вакантно | |
| 7 | J151 — Реле постоянной циркуляции охлаждающей жидкости (53) | |
| 8 | J317 — Реле питания клеммы 30 (109) | |
| 9 | J226 — Блокировка стартера и реле фонарей заднего хода (175) | |
| 10 | J17 — Реле топливного насоса (подкачивающий насос) (167) | |
| 11 | J17 — Реле топливного насоса, четырехколесный дизель, (53) | |
| 12 | J99 — Реле обогрева наружных зеркал (53) J541 — Реле клапана отключения охлаждающей жидкости (53) J193 — Реле прикуривателя (53) | |
| 13 | J508 — Реле подавления стоп-сигналов (206) | |
| D | 15A | S144 — предохранитель центрального замка системы противоугонной сигнализации (указатели поворота ATA) |
| E | 15A | S111 — предохранитель системы противоугонной сигнализации (звуковой сигнал ATA) S30 — Одинарный предохранитель стеклоочистителя заднего стекла (с декабря 2005 г.) |
| F | - | Вакантно |
| G | - | Вакантно |
