Предохранители и реле Volkswagen Golf V (mk5, 2004-2009)
Схемы относятся к указанным годам и вариантам Volkswagen Golf V (mk5, 2004-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Golf V 2004-2009 гг.
Предохранители прикуривателя (розетки) в Volkswagen Golf V Это предохранители № 24, № 26 и № 42 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

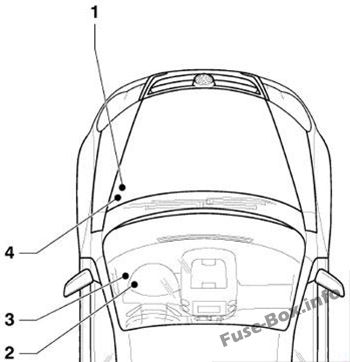

Расположение блока предохранителей

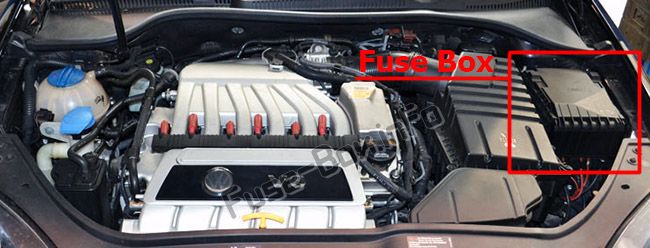

1 – Блок предохранителей в моторном отсеке, блок предохранителей (рядом с блоком предохранителей в моторном отсеке);

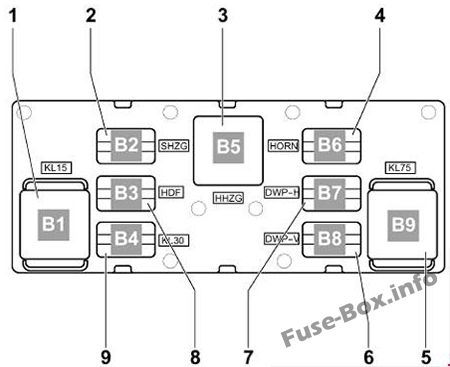

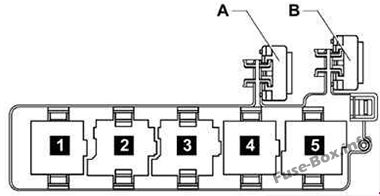

2 – Блоки реле на блоке управления бортовой сетью (слева под панелью приборов);

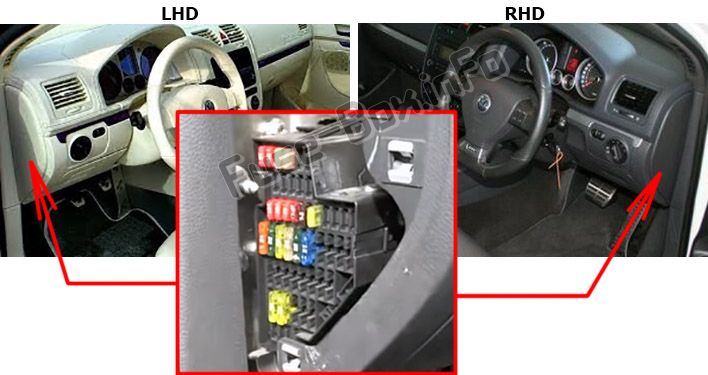

3 – Панель предохранителей панели приборов (на краю панели приборов со стороны водителя);
4 – Дополнительный блок реле (под коробкой в моторном отсеке).
Схемы блока предохранителей
Схемы блока предохранителей

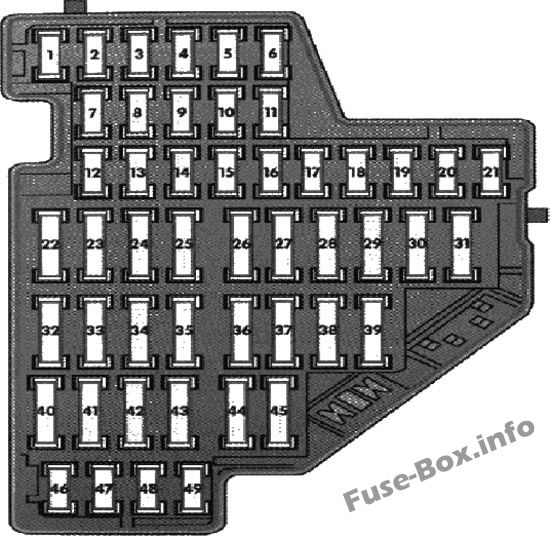

Приборная доска
| No. | Amp | Функция/компонент |
|---|---|---|
| 1 | 10 | T16 - Диагностическое соединение (T16/1) J623 — блок управления двигателем J757 — Реле питания компонентов двигателя (167) (с мая 2005 г.) J538 — Блок управления топливным насосом (с мая 2005 г.) J485 — Реле работы дополнительного отопителя (с 2006 г.) N79 - Нагревательный элемент системы вентиляции картера (с 2006 г.) G70 - Расходомер воздуха (с 2006 г.) J431 — Блок управления корректора фар (с 2006 г.) |
| 2 | 5 | J104 — Блок управления АБС E132 — Выключатель системы контроля тяги E256 — кнопка TCS и ESP E492 — Кнопка отображения контроля давления в шинах F - Выключатель стоп-сигналов (низкий; с ноября 2005 г.) |
| 2 | 10 | J623 — Блок управления двигателем (с 2006 г.) V49 — Электродвигатель корректора правой фары (с 2006 г.) V48 — Электродвигатель корректора левой фары (с 2006 г.) E102 — Регулятор корректора фар (с 2006 г.) J538 — Блок управления топливным насосом (с 2006 г.) J345 — Блок управления детектором прицепа (с 2006 г.) J587 — Блок управления датчиками селектора (с 2006 г.) J533 — диагностический интерфейс шины данных (с 2006 г.) J285 — Блок управления в комбинации приборов (с 2006 г.) J500 — Блок управления усилителем руля (с 2006 г.) J104 — ABS с блоком управления EDS (с 2006 г.) E132 — Выключатель системы контроля тяги (с 2006 г.) E256 — кнопка TCS и ESP (с 2006 г.) G476 — Датчик положения педали тормоза (с 2006 г.) E1 - Выключатель света (с 2006 г.) F47 — выключатель педали тормоза, (с ноября 2005 г.) |
| 3 | 10 | J500 — Блок управления усилителем руля (до мая 2005 г.) |
| 3 | 5 | J234 — Блок управления подушками безопасности (с мая 2005 г.) |
| 4 | 5 | E16 — Переключатель обогревателя/тепловой мощности G65 — Датчик высокого давления J131 — блок управления подогревом сиденья водителя J132 — Блок управления подогревом сиденья переднего пассажира J255 — блок управления климат-контролем K216 - Контрольная лампа 2 программы стабилизации (с мая 2005 г.) M17 — Лампа заднего хода (с мая 2005 г.) E422 — Кнопка отображения контроля давления в шинах (с мая 2005 г.) G266 — Датчик уровня и температуры масла (высокий уровень; с мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2006 г.) G128 — Датчик занятости сиденья со стороны переднего пассажира (с мая 2006 г.) Y7 - Внутреннее зеркало заднего вида с автоматическим затемнением (с мая 2006 г.) Z20 — нагревательный элемент форсунки левого омывателя (с мая 2006 г.) Z21 — нагревательный элемент правого омывателя (с мая 2006 г.) |
| 4 | 10 | G266 — датчик уровня и температуры масла (высокий уровень; с ноября 2005 г.) M17 — Фонарь заднего хода (высокий; с ноября 2005 г.) J255 — Блок управления Climatronic (высокий; с ноября 2005 г.) G65 — Датчик высокого давления (высокое; с ноября 2005 г.) E16 — Переключатель отопителя и мощности отопителя (высокий уровень; с ноября 2005 г.) J530 — Блок управления гаражными воротами (высокий; с ноября 2005 г.) N253 — Воспламенитель изоляции аккумуляторной батареи (высокий; с ноября 2005 г.) Y7 - Внутреннее зеркало заднего вида с автоматическим затемнением (высокое; с ноября 2005 г.) E422 — Кнопка отображения контроля давления в шинах (высокий уровень; с ноября 2005 г.) K216 - Контрольная лампа 2 программы стабилизации (высокая; с ноября 2005 г.) Z20 — Элемент нагревателя форсунки левого омывателя (высокий; с ноября 2005 г.) Z21 — нагревательный элемент правого омывателя (высокий; с ноября 2005 г.) L71 — Подсветка выключателя противобуксовочной системы (высокая; с ноября 2005 г.) J301 — Блок управления системой кондиционирования воздуха (высокий; с мая 2007 г.) |
| 5 | 5 | F47 — Выключатель педали тормоза системы круиз-контроля (до мая 2005 г.) G476 — датчик положения сцепления J431 — Блок управления корректора фар (с мая 2005 г.) J500 — Блок управления усилителем руля (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, на правой фаре (высокий; декабрь 2006 г.) |
| 5 | 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре (низкий; с мая 2006 г.), (высокий; с мая 2007 г.) |
| 6 | 5 | J285 — Блок управления в комбинации приборов (до мая 2006 г.) J538 — Блок управления топливным насосом (до мая 2006 г.) J533 — диагностический интерфейс шины данных (до мая 2006 г.) F125 — Многофункциональный переключатель (до мая 2006 г.) J587 — Блок управления датчиками селектора (до мая 2006 г.) F189 — переключатель Tiptronic (до мая 2006 г.) J745 — Блок управления поворотным светом и корректором фар, слева от фары (высокий; декабрь 2006 г.) |
| 6 | 10 | J745 — Блок управления поворотным светом и корректором фар, на левой фаре (низкий; с мая 2006 г.), (высокий; с мая 2007 г.) |
| 7 | 5 | J431 — Блок управления корректора фар (до мая 2005 г.) Y7 - Внутреннее зеркало заднего вида с автоматическим затемнением (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 8 | 5 | Y7 - Внутреннее зеркало заднего вида с автоматическим затемнением (до мая 2005 г.) |
| 8 | 10 | J345 — Блок управления детектором прицепа (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 9 | 5 | Не назначен (до мая 2005 г.) J503 - Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 10 | 5 | J412 - Блок управления электроникой мобильного телефона (до мая 2005 г.) J530 — Блок управления гаражными воротами (с мая 2005 г.) J706 — Блок управления распознавания занятости сиденья (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 11 | 5 | J345 — Блок управления детектором прицепа (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| 11 | 10 | J745 — Блок управления поворотным светом и корректором фар, на правой фаре (с мая 2007 г.) |
| 12 | 10 | J386 — Блок управления двери водителя J 387 - Блок управления двери переднего пассажира |
| 13 | 10 | E1 - Выключатель света T16 - Диагностический разъем (T16/16) F47 — Датчик педали тормоза (с мая 2005 г.) G397 — Датчик дождя и света (с 2006 г.) G197 - Датчик магнитного поля для компаса (с 2006 г.) |
| 14 | 5 | F — выключатель стоп-сигналов (низкий; с мая 2005 г.) J217 — блок управления автоматической коробкой передач |
| 14 | 10 | J587 — Блок управления датчиками селектора (с 2006 г.) R149 — Приемник дистанционного управления дополнительным жидкостным отопителем (с 2006 г.) J301 — Блок управления системой кондиционирования воздуха (с 2006 г.) J255 — Блок управления Climatronic (с 2006 г.) E16 — Переключатель отопителя/тепловой мощности (с 2006 г.) J446 — Блок управления системой помощи при парковке (с 2006 г.) J104 — ABS с блоком управления EDS (с 2006 г.) E94 — Регулятор обогрева сиденья водителя (с 2006 г.) E95 — Регулятор обогрева сиденья переднего пассажира (с мая 2006 г.) J217 — Блок управления автоматической коробкой передач (с ноября 2005 г.) |
| 15 | 7.5 | J519 — Блок управления бортовой сетью (освещение салона) |
| 16 | 10 | E16 — Переключатель обогревателя/тепловой мощности J301 — блок управления системой кондиционирования воздуха J255 — блок управления климат-контролем R149 — Приемник дистанционного управления вспомогательным жидкостным отопителем Не назначен (с мая 2006 г.) |
| 16 | 5 | J515 - Блок управления выбором антенны (высокий; с ноября 2005 г.) |
| 17 | 5 | G397 — Датчик дождя и освещенности (до мая 2006 г.) J515 — Блок управления выбором антенны (до мая 2006 г.) G273 — Датчик охраны салона (с 2006 г.) G384 — Датчик наклона автомобиля (с 2006 г.) H12 - Звуковой сигнал (с 2006 г.) |
| 18 | 5 | J446 — Блок управления системой помощи при парковке J587 — Блок управления датчиками рычага селектора Не назначен (с 2006 г.) |
| 19 | 5 | J754 - Память данных об авариях |
| 20 | 5 | J104 — ABS с блоком управления EDS Не назначен (с 2006 г.) |
| 21 | 5 | J503 - Блок управления с дисплеем для радио и навигационной системы (только коммерческий блок навигационной системы) (до мая 2005 г.) Не назначен (с мая 2005 г.) J542 — Блок управления регулятором оборотов двигателя, в пространстве для ног спереди слева (специальные автомобили) (высокий; с мая 2007 г.) J378 - Блок управления КПК (спецавтомобили) (с мая 2007 г.) |
| 22 | 40 | V2 — Приточный вентилятор (Climatronic) N253 — Воспламенитель изоляции аккумулятора (задний аккумулятор) (высокий уровень; с мая 2005 г.) |
| 23 | 30 | J386 — Блок управления двери водителя (стеклоподъемник) J387 — Блок управления двери переднего пассажира (стеклоподъемник) |
| 24 | 25 | Ul - прикуриватель (до мая 2006 г.) U9 — Задний прикуриватель (до мая 2006 г.) Розетка У5 -12 В (уголовный розыск) |
| 24 | 20 | J388 — Блок управления задней левой двери (центральный замок) (с 2006 г.) J389 — Блок управления задней правой дверью (центральный замок) (с 2006 г.) J393 — Центральный блок управления системой комфорта (с 2006 г.) |
| 24 | 25 | J388 — Блок управления задней левой дверью (центральный замок) (высокий; с мая 2007 г.) J389 — Блок управления задней правой дверью (центральный замок) (высокий; с мая 2007 г.) J393 — Центральный блок управления системой комфорта (высокий; с мая 2007 г.) |
| 25 | 25 | Z1 — Обогрев заднего стекла J301 — Блок управления системой кондиционирования воздуха (только с дополнительным жидкостным отопителем) E16 — Переключатель отопителя/тепловой мощности (только с дополнительным жидкостным отопителем) N24 — Последовательный резистор вентилятора приточного воздуха (только с дополнительным жидкостным отопителем) |
| 26 | 20 | Розетка U5 -12 В (багажник) (до мая 2006 г.) |
| 26 | 30 | J388 — Блок управления задней левой двери (стеклоподъемник) (с мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (с мая 2006 г.) |
| 27 | 15 | J538 — блок управления топливным насосом G6 - Насос наддува топливной системы 317 - Блок управления топливным насосом J643 — Реле подачи топлива (с мая 2006 г.) |
| 28 | 10 | Зарядная станция для электрофонаря Mag-Lite (специальный автомобильный интерфейс) (до мая 2005 г.) |
| 28 | 30 | U13 - Трансформатор с розеткой, 12В-230В (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 28 | 25 | Розетка для спецтехники (не для США/Канады) (высокая; с ноября 2005 г.) |
| 29 | 10 | J220/J623 — Блок управления Motronic J248/J623 — блок управления дизельной системой непосредственного впрыска G70 — Расходомер воздуха (AXX) N79 - Нагревательный элемент системы вентиляции картера (БУБ, БМЖ) Не назначен (с 2006 г.) |
| 30 | 5 | J234 — Блок управления подушками безопасности (до мая 2005 г.) K145 - Контрольная лампа отключения боковой подушки безопасности переднего пассажира (до мая 2005 г.) |
| 30 | 10 | N30 - Форсунка, цилиндр 1 (с мая 2005 г.) N31 - Форсунка, цилиндр 2 (с мая 2005 г.) N32 - Форсунка, цилиндр 3 (с мая 2005 г.) N33 - Форсунка, цилиндр 4 (с мая 2005 г.) |
| 30 | 20 | N30 — Форсунка, цилиндр 1 N31 — Форсунка, цилиндр 2 N32 — Форсунка, цилиндр 3 N33 — Форсунка, цилиндр 4 N83 — Форсунка, цилиндр 5 N84 — Форсунка, цилиндр 6 J217 — Блок управления автоматической коробкой передач (с 2006 г.) J743 — Мехатроник коробки передач прямого переключения (с 2006 г.) |
| 31 | 5 | F4 — Выключатель фонарей заднего хода (до мая 2005 г.) 1743 - Мехатроник для коробки передач с прямым переключением (до мая 2005 г.) |
| 31 | 20 | V192 - Вакуумный насос тормозов (с мая 2005 г.) |
| 32 | 30 | J388 — Блок управления задней левой двери (стеклоподъемник) (до мая 2006 г.) J389 — Блок управления задней правой дверью (стеклоподъемник) (до мая 2006 г.) U13 - Трансформатор с розеткой, 12В-230В (с мая 2006 г.) U27 - Трансформатор с розеткой, 12-15 В, (США/Канада) (с мая 2006 г.) |
| 33 | 25 | J245 — Блок управления регулировкой сдвижного люка |
| 34 | 15 | V125 — Электродвигатель продольной регулировки поясничной опоры сиденья водителя V126 — электродвигатель продольной регулировки поясничной опоры сиденья переднего пассажира V129 — Электродвигатель регулировки высоты поясничной опоры сиденья водителя V130 — Электродвигатель регулировки высоты поясничной опоры сиденья переднего пассажира |
| 35 | 5 | G273 — датчик охраны салона G384 - Датчик наклона автомобиля HP112 - Звуковой сигнал Не назначен (с 2006 г.) |
| 36 | 20 | VI1 - Насос омывателя фар J39 — Реле омывателя фар |
| 37 | 30 | J131 — блок управления сиденьем водителя со складками J132 — Блок управления переднего пассажирского сиденья со складками |
| 38 | 10 | J23 - Блок управления поворотным светом и сиреной (до мая 2005 г.) Не назначен (с мая 2005 г.) J745 — Блок управления поворотным светом и корректором фар, на левой фаре (с мая 2007 г.) |
| 38 | 20 | J388 — Блок управления задней левой двери (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J389 — Блок управления задней правой дверью (центральный замок), NAR, с реле звукового сигнала J641) (с мая 2006 г.) J393 - Центральный блок управления системой комфорта (только VR6) (с мая 2006 г.) |
| 39 | 20 | Не назначен (до мая 2005 г.) J217 — Блок управления автоматической коробкой передач (с мая 2005 г.) Не назначен (с мая 2006 г.) |
| 40 | 40 | E16 — Переключатель отопителя/тепловой мощности (приточный вентилятор) J301 — Блок управления системой кондиционирования (приточный вентилятор) |
| 40 | 5 | E16 — Переключатель отопителя/тепловой мощности (приточный вентилятор) (высокий уровень; с ноября 2005 г.) J301 — Блок управления системой кондиционирования (нагнетатель свежего воздуха) (высокий; с ноября 2005 г.) |
| 41 | 15 | V12 — Электродвигатель стеклоочистителя заднего стекла (до мая 2006 г.) |
| 41 | 20 | V12 — Мотор стеклоочистителя заднего стекла (с мая 2006 г.) J519 — Блок управления бортовой сетью (двойной насос омывателя) (BSG Jl) (с мая 2006 г.) |
| 42 | 15 | J729 — Реле 1 двойного насоса омывателя (до мая 2005 г.) J730 — Реле двойного насоса омывателя 2 (до мая 2005 г.) J519 — Блок управления бортовой сетью (двойной насос омывателя) (BSG Jl) (с мая 2005 г.) |
| 42 | 20 | U1 - Прикуриватель (с мая 2006 г.) U9 — Задний прикуриватель (с мая 2006 г.) Розетка У5 -12 В (управление уголовного розыска) (с мая 2006 г.) |
| 43 | 15 | J345 — блок управления детектором прицепа |
| 44 | 20 | J345 — блок управления детектором прицепа |
| 45 | 15 | J345 — блок управления детектором прицепа |
| 46 | 5 | Z20 — нагревательный элемент форсунки омывателя левого омывателя Z21 — нагревательный элемент правого омывателя E94 - Регулятор обогрева сиденья водителя E95 — Регулятор обогрева сиденья переднего пассажира Не назначен (с мая 2006 г.) |
| 47 | 5 | J485 — Реле работы дополнительного отопителя Не назначено (с мая 2006 г.) |
| 48 | 10 | Не назначено (до мая 2005 г.) Зарядное устройство для Mag-Lite и портативной рации (с мая 2005 г.) |
| 49 | 5 | E1 - Выключатель освещения Не назначен (с мая 2006 г.) |

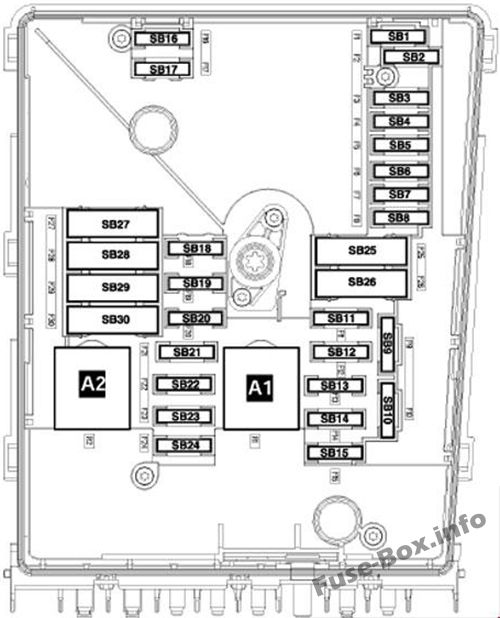

Моторный отсек, вариант 1
| NO. | Amp | Функция/компонент |
|---|---|---|
| F1 | 20 | J393 — Центральный блок управления системой комфорта Не назначен (с мая 2006 г.) |
| F2 | 5 | J527 — Блок управления электроникой рулевой колонки |
| F3 | 5 | J519 — Блок управления бортовой сетью |
| F4 | 30 | J104 — Блок управления АБС |
| F5 | 15 | J743 — Блок управления мехатроником (до мая 2006 г.), (с мая 2007 г.) |
| F5 | 30 | J743 — блок управления Mechatronik (с мая 2006 г.) J285 — Блок управления в комбинации приборов (с мая 2006 г.) |
| F6 | 5 | J285 — блок управления в комбинации приборов |
| F7 | 15 | J608 — Блок управления специальным транспортным средством |
| F7 | 25 | J608 — Блок управления спецтехникой (с мая 2006 г.) |
| F7 | 30 | J743 — Блок управления мехатроником (0AM) (с мая 2007 г.) |
| F8 | 15 / 25 | J503 — Блок управления с дисплеем для радио и навигации, Р - Радио, R - Подготовка для радио и навигационной системы с телевизором (модели для Японии) |
| F9 | 5 | J412 — Блок управления электроникой мобильного телефона |
| F10 | 5 | J317 — Реле питания клеммы 30 |
| F10 | 10 | J623 — блок управления двигателем |
| F10 | 5 | J359 — Реле низкой тепловой мощности |
| F11 | 20 | J364 — Блок управления дополнительным отопителем |
| F12 | 5 | J533 — диагностический интерфейс шины данных |
| F13 | 30 | J623 — Блок управления двигателем (только модели с дизельным двигателем) J623 — Блок управления двигателем (бензин) (с мая 2007 г.) |
| F13 | 25 | J623 — Блок управления бензиновым двигателем (только модели с бензиновым двигателем) (до мая 2007 г.) |
| F14 | 20 | N152 — Трансформатор зажигания N70-N323 - Катушки зажигания с выходным каскадом |
| F15 | 10 | Z62 — нагреватель лямбда-зонда 3 Z19 — нагреватель лямбда-зонда G39 — лямбда-зонд G108 — лямбда-зонд 2 перед каталитическим нейтрализатором G130 — Лямбда-зонд после каталитического нейтрализатора |
| F15 | 5 | G131 — Лямбда-зонд 2 после каталитического нейтрализатора G287 — Лямбда-зонд 3 после каталитического нейтрализатора J17 — Реле топливного насоса J179 — Блок управления автоматическим периодом накаливания J360 — Реле высокой тепловой мощности (370) |
| F16 | 30 | J104 — Блок управления АБС |
| F17 | 15 | H2 - ВЧ-рупор H7 - Басовый рупор J519 — Блок управления бортовой сетью (с мая 2006 г.) |
| F18 | 30 | J608 — Блок управления спецтехникой (до мая 2006 г.) R12 - Усилитель |
| F19 | 30 | J400 — Блок управления электродвигателем стеклоочистителя V216 — Электродвигатель стеклоочистителя со стороны водителя |
| F20 | 40 | Не назначен (до мая 2006 г.) J179 - Автоматический блок управления периодом накаливания (SDI) (с мая 2006 г.) |
| F20 | 10 | V50 - Насос непрерывной циркуляции охлаждающей жидкости (с мая 2007 г.) |
| F21 | 15 | Z19 — нагреватель лямбда-зонда (до мая 2006 г.) G39 - Лямбда-зонд (до мая 2006 г.) G130 — Лямбда-зонд после каталитического нейтрализатора (до мая 2006 г.) J583 — блок управления датчиком NOx (до мая 2006 г.) |
| F21 | 10 | Z28 — нагреватель лямбда-зонда G39 — лямбда-зонд G130 — Лямбда-зонд после каталитического нейтрализатора (с мая 2006 г.) J583 — блок управления датчиком NOx (с мая 2006 г.) Z28 - Подогреватель лямбда-зонда (с мая 2006 г.) |
| F21 | 20 | V192 — Вакуумный насос тормозной системы (с мая 2007 г.) |
| F22 | 5 | F47 — Выключатель педали тормоза (до ноября 2005 г.) G476 — датчик положения сцепления |
| F23 | 5 | J299 — Реле насоса вторичного воздуха (BSF) |
| F23 | 10 | N18 — Клапан рециркуляции отработавших газов N75 — Электромагнитный клапан регулировки давления наддува (до мая 2006 г.) N80 — Электромагнитный клапан 1 системы фильтрации с активированным углем (с мая 2006 г.) V144 — Диагностический насос топливной системы (BGQ, BGP) N345 — Переключающий клапан охладителя системы рециркуляции отработавших газов N381 — Переключающий клапан 2 охладителя системы рециркуляции отработавших газов (до мая 2006 г.) N276 — Клапан регулировки давления топлива (с мая 2006 г.) J623 — Блок управления двигателем (с мая 2006 г.) N156 — Переключающий клапан впускного коллектора (с мая 2006 г.) |
| F23 | 15 | N276 — Клапан регулировки давления топлива (до мая 2006 г.) N218 — Клапан подачи вторичного воздуха (с мая 2006 г.) N276 — Клапан регулировки давления топлива (с мая 2007 г.) J623 — Блок управления двигателем (с мая 2007 г.) N156 — Переключающий клапан впускного коллектора (с мая 2007 г.) |
| F24 | 10 | F265 — Термостат системы охлаждения двигателя, управляемый картой J293 — блок управления вентилятором радиатора N18 — Клапан рециркуляции отработавших газов N80 — Электромагнитный клапан 1 угольного фильтра N156 — Переключающий клапан впускного коллектора N205 — Клапан 1 управления впускным распределительным валом N316 — Клапан заслонки впускного коллектора V157 — электродвигатель заслонки впускного коллектора |
| F25 | 40 | J519 — Блок управления бортовой сетью (до мая 2006 г.) |
| F25 | 30 | J519 — Блок управления бортовой сетью (A/l) (с мая 2006 г.) |
| F26 | 40 | J519 — Блок управления бортовой сетью (до мая 2006 г.) |
| F26 | 30 | J519 — Блок управления бортовой сетью (D/l) (с мая 2006 г.) |
| F27 | 50 | J179 — Блок управления автоматическим периодом накаливания |
| F27 | 40 | J299 — Реле насоса вторичного воздуха |
| F28 | 40 | J681 — Клемма 15 реле питания 2 |
| F29 | 50 | J496 — Реле дополнительного насоса охлаждающей жидкости S44 — Термопредохранитель 1 регулировки сиденья |
| F30 | 50 | Не назначен (до мая 2006 г.) J59 - Реле разгрузки X-контактов (с мая 2006 г.) |
| F30 | 40 | J519 — Блок управления бортовой сетью (1/1) (с мая 2007 г.) |
| Реле | ||
| A1 | Реле питания клеммы 30 -J317- (458) Реле питания клеммы 30 -J317- (100) Реле питания клеммы 30 -J317- (370) | |
| A2 | Реле насоса вторичного воздуха -J299- (100) Датчик измерения тока -G582- (488; до мая 2006 г., только код двигателя BLG) Электромонтажный мост (только модели с дизельным двигателем) |

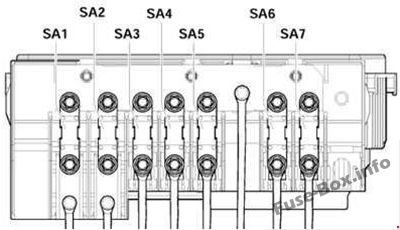

Блок предохранителей (версия 1)
| NO. | Amp | Функция/компонент |
|---|---|---|
| 1 | 150 | С - Генератор (90А/120А) |
| 1 | 200 | С - Генератор (140А) |
| 2 | 80 | J500 — Блок управления усилителем руля V187 - Электромеханический двигатель рулевого управления с усилителем |
| 3 | 50 | J293 — блок управления вентилятором радиатора V7 — Вентилятор радиатора V177 — Вентилятор радиатора 2 |
| 4 | 40 | Спецтехника (до мая 2006 г.) J359 — Реле малой тепловой мощности (1-я ступень), (с декабря 2006 г.) Z35 - Элемент дополнительного воздушного отопителя (с декабря 2006 г.) |
| 5 | 100 | Предохранители в блоке предохранителей C слева под приборной панелью SC43-SC45, SC28, SC22, SC18, SC19, SC12 (до ноября 2005 г.) Предохранители в блоке предохранителей C слева под приборной панелью SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38 (с ноября 2005 г.) J604 — Блок управления дополнительным воздушным отопителем (до ноября 2005 г.) Z35 - Элемент дополнительного воздушного отопителя (до ноября 2005 г.) Дополнительное оборудование (с ноября 2005 г.) |
| 6 | 80 | Предохранители в блоке предохранителей C слева под передней панелью SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 - Реле высокой тепловой мощности (1-я и 3-я ступени), (с декабря 2006 г.) Z35 - Элемент дополнительного воздушного отопителя (с ноября 2006 г.) |
| 6 | 100 | J604 — Блок управления дополнительным воздушным отопителем (с ноября 2005 г.) Z35 — Элемент дополнительного воздушного отопителя (с ноября 2005 г.) Дополнительное оборудование |
| 7 | 50 | Работа прицепа |
| 7 | 40 | Спецтехника, инвалиды |
| 7 | 30 | Спецтехника, уголовный розыск |

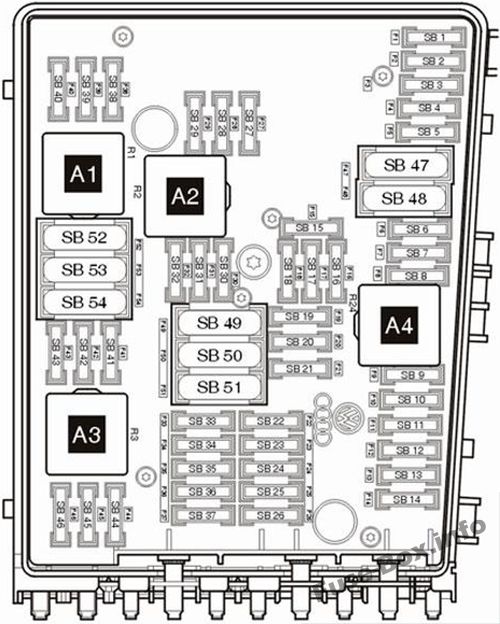

Моторный отсек, вариант 2
| NO. | Amp | Функция/компонент |
|---|---|---|
| F1 | 30 | J104 — ABS с блоком управления EDS |
| F2 | 30 | J104 — ABS с блоком управления EDS |
| F3 | 20 | J393 — Центральный блок управления системой комфорта V217 — Электродвигатель стеклоочистителя со стороны переднего пассажира (с мая 2005 г.) Не назначен (с ноября 2005 г.) |
| F4 | 5 | J519 — Блок управления бортовой сетью |
| F5 | 20 | H2 - Высокочастотный рупор (до мая 2005 г.) H7 - Басовый рупор (до мая 2005 г.) |
| F5 | 15 | J519 — Блок управления бортовой сетью (гудок) (с мая 2005 г.) |
| F6 | 5 | N276 — Клапан регулировки давления топлива (до мая 2005 г.) |
| F6 | 15 | N276 — Клапан регулировки давления топлива (с мая 2005 г.) J17 — Топливный насос (с мая 2007 г.) |
| F6 | 20 | N152 - Трансформатор зажигания (до мая 2005 г.) N... - Катушки зажигания 1-4 с выходным каскадом (до мая 2005 г.) |
| F7 | 5 | F47 — выключатель педали тормоза системы круиз-контроля G476 — Датчик положения сцепления Не назначен (с ноября 2005 г.) |
| F7 | 40 | SF2 — Предохранитель 2 в блоке предохранителей F (задний аккумулятор) (с мая 2007 г.) |
| F8 | 10 | F265 — Термостат системы охлаждения двигателя, управляемый картой N205 — Клапан 1 управления впускным распределительным валом N80 — Электромагнитный клапан 1 угольного фильтра (импульсный) N18 — Клапан рециркуляции отработавших газов N316 — Клапан управления заслонкой впускного коллектора V157 — электродвигатель заслонки впускного коллектора N79 — нагревательный элемент системы вентиляции картера N156 — Переключающий клапан впускного коллектора J293 — Блок управления вентилятором радиатора Не назначен (с мая 2005 г.) |
| F8 | 15 | R190 - Цифровой спутниковый радиоприемник (с мая 2007 г.) |
| F9 | 10 | J583 — блок управления датчиком NOx (до мая 2005 г.) J179 - Блок управления автоматическим периодом накаливания (до мая 2005 г.) J17 — Реле топливного насоса (до мая 2005 г.) N249 — Клапан рециркуляции воздуха турбонагнетателя (с мая 2005 г.) N80 — Электромагнитный клапан 1 угольного фильтра (с мая 2005 г.) N75 — Электромагнитный клапан регулирования давления наддува (с мая 2005 г.) |
| F10 | 10 | G130 — Лямбда-зонд после катализатора (до мая 2005 г.) G131 — Лямбда-зонд 2 после каталитического нейтрализатора (до мая 2005 г.) N18 — Клапан рециркуляции отработавших газов (до мая 2005 г.) N75 — Электромагнитный клапан регулировки давления наддува (до мая 2005 г.) N345 — Переключающий клапан охладителя системы рециркуляции отработавших газов (до мая 2005 г.) J299 — Реле насоса вторичного воздуха (до мая 2005 г.) Не назначен (с мая 2005 г.) V144 — Диагностический насос топливной системы (США/Канада) (с ноября 2005 г.) G42 — Датчик температуры воздуха на впуске (с мая 2007 г.) G70 - Расходомер воздуха (с мая 2007 г.) |
| F11 | 25 | J220 — Блок управления Motronic (до мая 2005 г.) |
| F11 | 30 | J361 — блок управления Simos (до мая 2005 г.) J248 — блок управления дизельной системой непосредственного впрыска (до мая 2005 г.) |
| F11 | 10 | Z19 - Подогреватель лямбда-зонда (с мая 2005 г.) Z28 — нагреватель 2 лямбда-зонда 2 (с мая 2007 г.) |
| F12 | 15 | G39 — лямбда-зонд (AXW, BAG, BCA, BKG, BLP, BLX и BLY) (до мая 2005 г.) G108 — лямбда-зонд 2 (AXW, BLX и BLY) (до мая 2005 г.) G130 — Лямбда-зонд после каталитического нейтрализатора (BCA) (до мая 2005 г.) J583 — блок управления датчиками NOx (BAG, BKG и BLP) (до мая 2005 г.) |
| F12 | 10 | Z29 — нагреватель лямбда-зонда 1 после каталитического нейтрализатора (с мая 2005 г.) Z30 - Нагреватель лямбда-зонда 2 после каталитического нейтрализатора (с мая 2007 г.) |
| F13 | 15 | J217 — Блок управления автоматической коробкой передач (до мая 2005 г.) J743 — Мехатроник коробки передач с двойным сцеплением |
| F13 | 30 | J743 — блок управления Mechatronik (с мая 2007 г.) |
| F14 | - | Не назначен |
| F15 | 40 | B - Стартер (клемма 50) (до мая 2005 г.) |
| F15 | 10 | V50 - Циркуляционный насос охлаждающей жидкости (с мая 2005 г.) |
| F16 | 15 | J527 — Блок управления электроникой рулевой колонки (до мая 2005 г.) |
| F16 | 5 | J104/J527 — Блок управления на рулевой колонке (с мая 2005 г.) |
| F17 | 10 | J285 — Блок управления дисплеем в комбинации приборов (до мая 2005 г.) |
| F17 | 5 | J285 — Блок управления в комбинации приборов (с мая 2005 г.) |
| F18 | 30 | J608 — Блок управления спецтехникой (до мая 2005 г.) R12 - Усилитель (с мая 2005 г.) J608 — Блок управления спецавтомобилями (с мая 2007 г.) |
| F19 | 15 | Р - Радио J503 - Блок управления с дисплеем для радио и навигационной системы (до мая 2005 г.) R19 - Цифровое спутниковое радио (с мая 2007 г.) |
| F20 | 10 | J412 — Блок управления электроникой мобильного телефона (телефон/подготовка для телефона) J503 — Блок управления с дисплеем для радионавигационной системы (с мая 2005 г.) |
| F20 | 5 | J412 — Блок управления электроникой мобильного телефона (с ноября 2005 г.) |
| F21 | - | Не назначен |
| F22 | - | Не назначен |
| F23 | 10 | Не назначен (до мая 2005 г.) J623 — Блок управления двигателем (с мая 2005 г.) J271 — Реле подачи тока Motronic (100) (с мая 2005 г.) |
| F23 | 5 | J623 — Блок управления двигателем (с ноября 2005 г.) |
| F24 | 10 | J533 — диагностический интерфейс шины данных (до мая 2005 г.) |
| F24 | 5 | J533 — диагностический интерфейс шины данных (с мая 2005 г.) |
| F25 | 40 | Не назначен (до мая 2007 г.) J519 — Блок управления бортовой сетью (А1) (с мая 2007 г.) |
| F26 | 10 | J220 — Блок управления Motronic (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| F26 | 5 | J248 — блок управления дизельной системой непосредственного впрыска (до мая 2005 г.) J317 — Реле питания клеммы 30 (до мая 2007 г.) |
| F26 | 40 | J519 — Блок управления бортовой сетью (Dl) (с мая 2007 г.) |
| F27 | 10 | N79 - Нагревательный элемент системы вентиляции картера (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| F28 | 20 | J217 — Блок управления автоматической коробкой передач (до мая 2005 г.) F125 — Многофункциональный переключатель (до мая 2005 г.) |
| F28 | 25 | J623 — Блок управления двигателем (с мая 2005 г.) |
| F29 | 20 | N... - Катушки зажигания 1-4 с выходным каскадом (до мая 2005 г.) N... - Форсунки цилиндров 1-4 (до мая 2005 г.) |
| F29 | 5 | J496 — Реле дополнительного насоса охлаждающей жидкости (с мая 2005 г.) J299 — Реле насоса вторичного воздуха (с мая 2005 г.) |
| F30 | 20 | J162 — Блок управления отопителем (до мая 2005 г.) J485 — Реле работы дополнительного отопителя (с мая 2005 г.) |
| F31 | 25 | V - Электродвигатель стеклоочистителя (до мая 2005 г.) |
| F31 | 30 | V - Электродвигатель стеклоочистителя (с мая 2005 г.) |
| F32 | 10 | N... - Форсунки (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| F33 | 15 | G6 - Насос наддува топливной системы (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| F34 | - | Не назначен |
| F35 | - | Не назначен |
| F36 | - | Не назначен |
| F37 | - | Не назначен |
| F38 | 10 | V48 — Электродвигатель корректора левой фары (до мая 2005 г.) V49 — Электродвигатель корректора правой фары (до мая 2005 г.) J293 — Блок управления вентилятором радиатора (с мая 2005 г.) N205 — Клапан 1 управления выпускным распредвалом (с ноября 2005 г.) N112 — Клапан подачи вторичного воздуха (с мая 2007 г.) N321 — Клапан выпускной заслонки 1 (с мая 2007 г.) N320 — Клапан подачи вторичного воздуха 2 (с мая 2007 г.) V144 — Диагностический насос топливной системы (с мая 2007 г.) N80 — Электромагнитный клапан 1 угольного фильтра (с мая 2007 г.) N156 — Клапан подачи вторичного воздуха (с мая 2007 г.) N318 — Клапан 1 управления выпускным распредвалом (с мая 2007 г.) |
| F39 | 5 | G226 — Датчик уровня и температуры масла (до ноября 2005 г.) F - Выключатель стоп-сигнала (до ноября 2005 г.) F47 — Датчик педали тормоза (с ноября 2005 г.) G476 — Датчик положения сцепления (с ноября 2005 г.) |
| F40 | 20 | Блок предохранителей в приборной панели (SC1-SC6, SC7-SC11, SC29-SC31) (до мая 2005 г.) N70 — Катушка зажигания 1 с выходным каскадом (с мая 2005 г.) N127 — Катушка зажигания 2 с выходным каскадом (с мая 2005 г.) N291 — Катушка зажигания 3 с выходным каскадом (с мая 2005 г.) N292 — Катушка зажигания 4 с выходным каскадом (с мая 2005 г.) |
| F41 | - | Не назначен |
| F42 | 10 | G70 - Расходомер воздуха (АЗВ, БКС, БКД, БДК, БЖБ) J757 — Реле питания компонентов двигателя (с ноября 2005 г.) |
| F42 | 5 | J49 — Реле электрического топливного насоса 2 (БГУ, ВСА) J271 — Реле подачи тока Motronic (до ноября 2005 г.) |
| F43 | 30 | Не назначен (до мая 2005 г.) N70 — Катушка зажигания 1 с выходным каскадом (с мая 2005 г.) N127 — Катушка зажигания 2 с выходным каскадом (с мая 2005 г.) N291 — Катушка зажигания 3 с выходным каскадом (с мая 2005 г.) N292 — Катушка зажигания 4 с выходным каскадом (с мая 2005 г.) N323 — Катушка зажигания 5 с выходным каскадом (с мая 2005 г.) N324 — Катушка зажигания 6 с выходным каскадом (с мая 2005 г.) |
| F44 | - | Не назначен |
| F45 | - | Не назначен |
| F46 | - | Не назначен |
| F47 | 40 | J519 — Блок управления бортовой сетью (до ноября 2005 г.) |
| F47 | 30 | J519 — Блок управления бортовой сетью (D/l слева) (с ноября 2005 г.) |
| F48 | 40 | J519 — Блок управления бортовой сетью (до ноября 2005 г.) |
| F48 | 30 | J519 — Блок управления бортовой сетью (правый А/л) (с ноября 2005 г.) |
| F49 | 40 | Не назначен (до мая 2005 г.) J681 — Клемма 15 реле питания 2 (с мая 2005 г.) SF2 — Предохранитель в блоке предохранителей F (задний аккумулятор) (с ноября 2005 г.) J519 — Блок управления бортовой сетью (LI) (с ноября 2005 г.) |
| F50 | - | Не назначен |
| F51 | 50 | Q10 — свеча накаливания 1 (до мая 2005 г.) Q11 — свеча накаливания 2 (до мая 2005 г.) Q12 — свеча накаливания 3 (до мая 2005 г.) Q13 — свеча накаливания 4 (до мая 2005 г.) |
| F51 | 40 | J299/V101 — Реле насоса вторичного воздуха (с мая 2005 г.) |
| F52 | 50 | J519 - Блок управления бортовой сетью SC40-SC42, SC46, SC47, SC49 (до мая 2005 г.) |
| F52 | 40 | J59 - Реле разгрузки X-контактов (с мая 2005 г.) |
| F53 | 50 | Безопасный вырез для регулировки сиденья S44 — Термопредохранитель 1 регулировки сиденья, SB111 - Положительное соединение 1 (30a) (с ноября 2005 г.) |
| F54 | 50 | J293 — Блок управления вентилятором радиатора (до мая 2005 г.) Не назначен (с мая 2005 г.) |
| Реле | ||
| A1 | Реле питания клеммы 15 -J329- (433)(до мая 2005 г.) Реле электропитания Motronic -J271- (100) (до ноября 2005 г.) Реле электропитания компонентов двигателя -J757- (167) (с ноября 2005 г.) | |
| A2 | Реле питания клеммы 50 -J682- (433) (до мая 2005 г.) Реле дополнительного насоса охлаждающей жидкости -J496- (100) (с мая 2005 г.) | |
| A3 | Реле подачи тока компонентов двигателя -J757- (167) (до мая 2005 г.) Не назначен (с ноября 2005 г.) | |
| A4 | Реле питания клеммы 30 -J317- (458) (до мая 2005 г.) Реле электропитания компонентов двигателя -J757- (167) (до ноября 2005 г.) Реле электропитания Motronic -J271- (100) (с мая 2005 г.) |

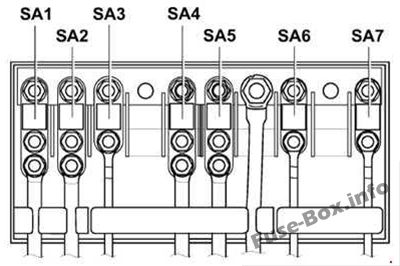

Блок предохранителей (версия 2)
| NO. | Amp | Функция/компонент |
|---|---|---|
| 1 | 150 | С - Генератор (90А/120А) |
| 1 | 200 | С - Генератор (1401А) TV2 — Клемма 30, соединение проводов (задний аккумулятор) |
| 2 | 80 | J500 — Блок управления усилителем руля V187 - Электромеханический двигатель рулевого управления с усилителем |
| 3 | 50 | J293 — блок управления вентилятором радиатора V7 — Вентилятор радиатора V177 — Вентилятор радиатора 2 (500 Вт) |
| 4 | 80 | Не назначен (до мая 2005 г.) Предохранители в блоке предохранителей C слева под приборной панелью: SC32-SC 37, плавкий предохранитель регулировки сиденья водителя 1 - 30A (с мая 2005 г.) Не назначен (с ноября 2005 г.) |
| 5 | 50 80 | Предохранители в блоке предохранителей C слева под приборной панелью SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (до мая 2005 г.), (с мая 2007 г.) |
| 5 | 100 | J604 — Блок управления дополнительным воздушным отопителем (с мая 2005 г.) Z35 - Элемент дополнительного воздушного отопителя (с мая 2005 г.) |
| 5 | 50 | Предохранители в блоке предохранителей C слева под приборной панелью SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (с ноября 2005 г.) |
| 6 | 125 | SF1 — Предохранитель 1 в блоке предохранителей F (задний аккумулятор) (до мая 2005 г.), (с ноября 2005 г.) |
| 6 | 100/80 | Предохранители в блоке предохранителей C слева под передней панелью: SC18-SC20, SC22-SC28, SC43-SC45 дополнительное оборудование (с мая 2005 г.) |
| 7 | 50 | Не назначен (до мая 2005 г.), (с ноября 2005 г.) Предохранители в блоке предохранителей C слева под приборной панелью: SC22-SC27 (с мая 2005 г.) |
Блок реле на блоке управления бортовой сети (слева под приборной панелью)
| NO. | Реле |
|---|---|
| 1 | Реле приточного вентилятора -J13- (до мая 2005 г.) Клемма 15 реле питания 2 -J681- |
| 2 | Реле обогрева наружных зеркал -J99- (449) |
| 3 | Реле обогрева заднего стекла -J9- (53) |
| 4 | Реле звукового сигнала -J413- (449) |
| 5 | Реле разгрузки контактов X -J59- (460) |
| 6 | Реле двойного насоса омывателя 2 -J730- (404) |
| 7 | Реле двойного насоса омывателя 1-J729- (404) |
| 8 | Не назначен |
| 9 | Реле 2 питания клеммы 30 -J689- (449) |
Блок реле над блоком управления бортовой сетью
| NO. | Amp | Функция/компонент |
|---|---|---|
| A | 30 | Термопредохранитель регулировки сиденья 1-S44- (с мая 2004 г.) |
| B | 30 | Термопредохранитель регулировки сиденья 1-S44- (до апреля 2004 г.) |
| Реле | ||
| 1 | Реле приточного вентилятора -J13- (53) (только с автономным отопителем) Реле малой тепловой мощности -J359- (373) | |
| 2 | Реле работы дополнительного отопителя -J485- (449) Реле высокой тепловой мощности -J360- (370) Реле насоса вторичного воздуха -J299- (100) | |
| 3 | Реле омывателя фар -J39- (53) Реле питания клеммы 50 -J682- (449 / 53) | |
| 4 | Реле дополнительного насоса охлаждающей жидкости -J496- (449) (BLG) Реле подачи топлива -J643- (449) (BCA) Реле топливного насоса -J17- (449) Реле омывателя фар -J39- (53) | |
| 5 | Реле питания клеммы 50 -J682- (433 / 53) Реле топливного насоса -J17- (449) (J17- и -J485- являются мини-реле и находятся в гнезде реле) Реле работы дополнительного отопителя -J485- (449) (J17- и -J485- являются мини-реле и находятся в гнезде реле) |
Дополнительный релейный носитель
1 – Блок управления автоматического периода накаливания -J179- (461)/(457)
Дополнительная информация: Volkswagen Golf V (mk5, 2004-2009)
Есть некоторые модели от автомобильных гигантов, которые приобрели большую популярность благодаря своим полезным функциям. Volkswagen Golf также входит в число тех, у кого есть все эффективные функции. Это Golf 6-го поколения, выпускавшийся немецким автопроизводителем как компактный автомобиль. Они также известны как номенклатура Mk согласно географическим регионам.
Volkswagen Golf: шестое поколение
Основное производство этого автомобиля оснащено передним расположением двигателя. Когда была запущена вся линейка Golf 6, она была доступна в различных вариантах, таких как трехдверный хэтчбек, пятидверный хэтчбек, кабриолет, кабриолет и седан. В целом, это высокопроизводительный хэтчбек, который может стать базовым и в повседневном использовании. Дизайн модели Golf 6 более аэродинамический, чем помогает обеспечить максимальную топливную экономичность. Этот автомобиль намного тише своих предшественников. Golf шестого поколения оснащен дизельным двигателем с турбонаддувом и непосредственным впрыском топлива, который способствует его эффективной работе. Благодаря адаптивному управлению шасси водитель может выбирать любые режимы от комфортного, обычного до спортивного. Он варьируется от модели к модели, особенно в отношении акселератора, подвески и рулевого управления.
Доступность различных комплектаций со специфическими функциями делает его хитом во всем мире. Благодаря наличию обоих типов механической коробки передач эта модель от Volkswagen способна обеспечить достаточную мощность. Обладая мощными характеристиками, этот компактный автомобиль также обладает непревзойденными функциями безопасности. Он занял первое место в IIHS 2012 года.
Это один из автомобилей, который подходит как для семьи, так и для тех, кто делает акцент на мощных характеристиках. Volkswagen получил широкую известность благодаря этой модели, поскольку она достигла максимального уровня продаж среди всех других моделей. Текущая версия этой модели также популярна благодаря обновленным функциям.
