Предохранители и реле Volkswagen Golf VI GTI (mk6, 2009-2013)
Схемы относятся к указанным годам и вариантам Volkswagen Golf VI GTI (mk6, 2009-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Golf VI GTI 2009-2013 гг.

Оглавление
Расположение блока предохранителей
Приборная доска

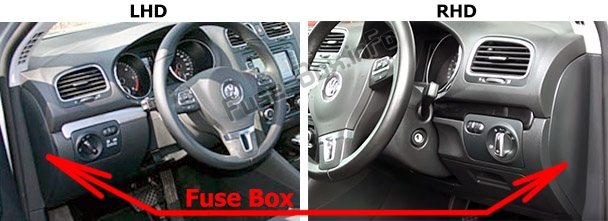

Блок предохранителей расположен за крышкой на краю приборной панели со стороны водителя.

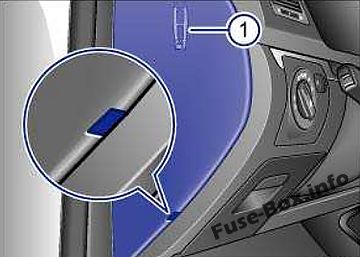

Вставьте плоский предмет, например, отвертку из автомобильного набора инструментов, в отверстие и осторожно снимите крышку.

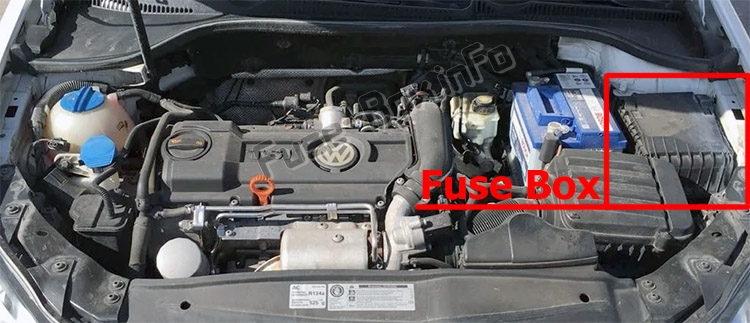

Моторного отсека


Схемы блока предохранителей

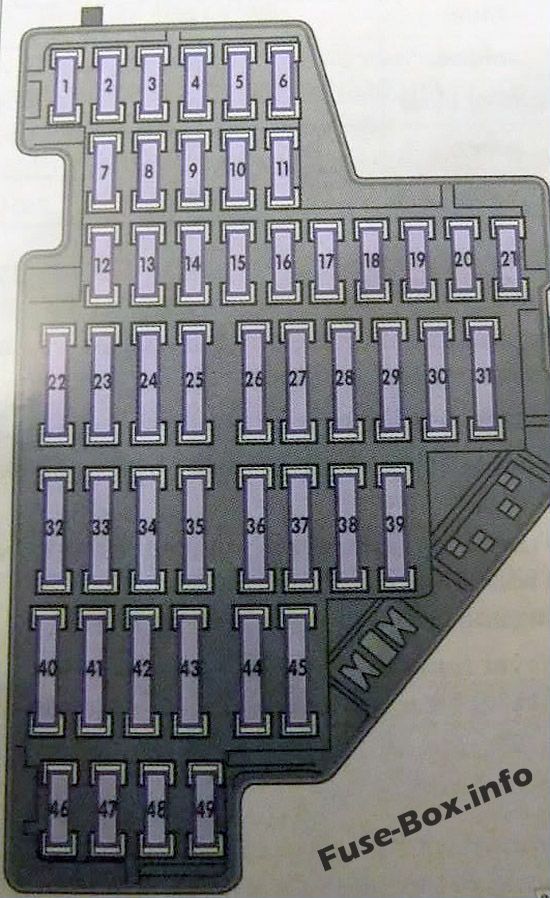

Приборная доска

| № | Номинал (А) | Потребители электроэнергии |
|---|---|---|
| 2; 43; 44; 45 | 10 15 20 15 | Электрическая розетка для прицепа |
| 2; 4 | 10 5 | АБС, ЕСП |
| 17 | 5 | Противобуксовочная сигнализация |
| 3 | 5 | Воздушная подушка |
| 2 | 10 | Выключатель стоп-сигнала |
| 23 | 20 | Передние электрические стеклоподъемники |
| 26 | 30 | Задние электрические стеклоподъемники |
| 22; 40 | 40 | воздуходувка |
| 25 | 25 | Обогрев заднего стекла |
| 41 | 20 | Задний стеклоочиститель |
| 17 | 10 | Мониторинг интерьера |
| 14 | 10 | Блок управления кондиционером |
| 2 | 10 | Комбинированный инструмент |
| 27 | 15 | Топливный насос |
| 34 | 15 | Поясничная поддержка |
| 1 | 10 | Корректор фар |
| 13 | 10 | Датчик дождя |
| 14 | 10 | Селекторный механизм автоматической коробки передач |
| 36 | 20 | Система омывателя фар |
| 33 | 20 | Сдвижная/наклонная крыша |
| 37 | 30 | Обогрев сидений |
| 42 | 30 | Розетка спереди 12В |
| 42 | 20 | Розетка в багажном отделении 12В |
| 24 | 20 | Центральный электронный блок управления |
| 12 | 10 | Центральный замок для передних дверей |
| 15 | 20 | Центральный замок для задних дверей |
| 42 | 20 | Зажигалка |

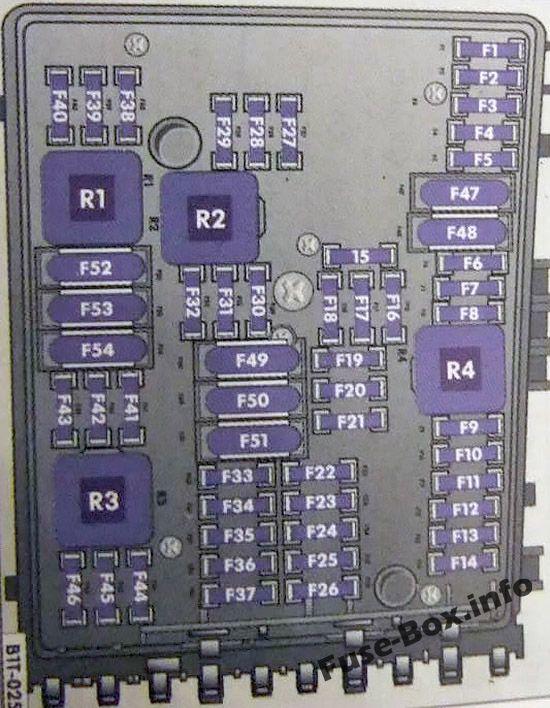

Моторного отсека

| № | Номинал (А) | Потребители электроэнергии |
|---|---|---|
| F17 | 15 | Horn |
| F24 | 10 | Вентилятор радиатора |
| Ф26; F16 | 30 | Противотуманные фары |
| Ф26; F16 | 30 | Задний противотуманный фонарь |
| F8 | 25/15 | Радио |
| F26 | 30 | Форсунки стеклоомывателя с подогревом |
| F26 | 30 | Левая фара |
| F16 | 30 | Правая фара |
| F18 | 30 | Звуковая система |
| F26 | 30 | Левый габаритный свет |
| Ф4; F25 | 20/40 | АБС, ЕСП |
| F26 | 30 | Сигнал левого поворота |
| F16 | 30 | Сигнал поворота направо |
| F16 | 30 | Стоп-сигнал, правый |
| F26 | 30 | Стоп-сигнал, левый |
| F19 | 30 | Дворники |
