Предохранители и реле Volkswagen Golf VII (Mk7, 2013-2020)
Схемы относятся к указанным годам и вариантам Volkswagen Golf VII (Mk7, 2013-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Golf Mk7 2013-2020 гг.
Предохранители прикуривателя (розетки) в Volkswagen Golf Это предохранители № 40 (прикуриватель, розетки 12 В), № 46 (розетка 230 В) и № 16 (порты USB) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

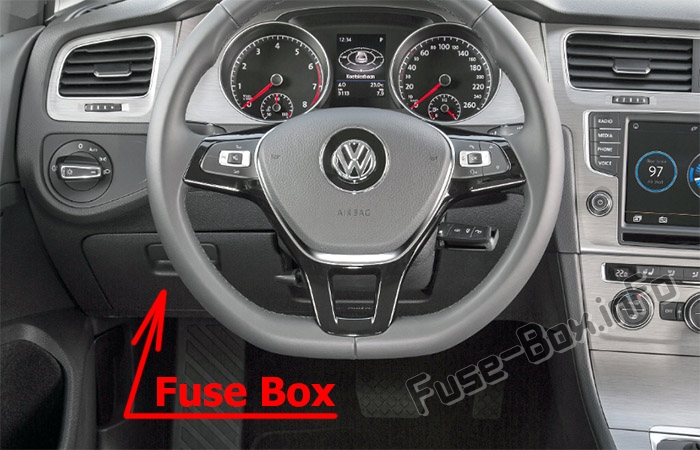

Расположение блока предохранителей
Блок предохранителей расположен за вещевым отсеком со стороны водителя на приборной панели (левостороннее рулевое управление). Откройте отделение для хранения, сожмите его с боков и потяните на себя, чтобы получить доступ к предохранителям.
На праворульных автомобилях этот блок предохранителей, скорее всего, находится за крышкой с левой стороны бардачка.

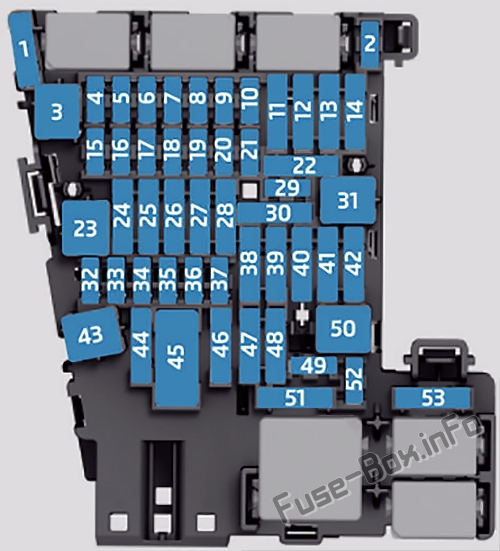

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Редукторный модуль управления отопителем |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Модуль управления бортовой сетью, Противоугонная сигнализация |
| 5 | Бортовой диагностический интерфейс шины данных |
| 6 | Рычаг селектора, Датчик охранной сигнализации |
| 7 | Органы управления HVAC, реле обогрева заднего стекла |
| 8 | Поворотный переключатель света, датчик дождя/света, диагностический разъем, датчик сигнализации |
| 9 | Блок управления электроникой на рулевой колонке |
| 10 | Информационно-развлекательный экран (спереди) |
| 11 | Модуль управления натяжителем ремня безопасности переднего левого сиденья, модуль управления приводом на колеса |
| 12 | Модуль управления информационной электроникой |
| 13 | Электронный модуль управления демпфированием |
| 14 | Модуль управления вентилятором приточного воздуха |
| 15 | Электронный блок управления блокировкой рулевой колонки |
| 16 | USB-порты, Телефон |
| 17 | Комбинация приборов, модуль управления экстренным вызовом |
| 18 | Камера заднего вида, кнопка открытия задней крышки |
| 19 | Доступ к системному интерфейсу Start |
| 20 | Реле системы дозирования восстановителя |
| 21 | Модуль управления приводом на колеса |
| 22 | Не используется |
| 23 | Блок управления бортовой сети, правая передняя фара MX2 |
| 24 | люк с электроприводом |
| 25 | Модуль двери водителя/пассажира, регулятор заднего стеклоподъемника |
| 26 | Модуль управления бортовой сетью, переднее сиденье с подогревом |
| 27 | Звуковая система |
| 28 | Тягово-сцепное устройство |
| 29 | Не используется |
| 30 | Модуль управления натяжителем ремня безопасности переднего левого сиденья |
| 31 | Блок управления бортовой сети, передняя левая фара MX1 |
| 32 | Передняя камера, Регулировка дистанции, Помощь при парковке, Обнаружение слепых зон |
| 33 | Модуль управления подушками безопасности, индикатор отключения подушки безопасности пассажира, датчик присутствия пассажира |
| 34 | Поворотный переключатель света, внутреннее зеркало заднего вида, реле розеток, выключатель фонаря заднего хода, датчик давления хладагента, датчик качества воздуха, переключатель на центральной консоли, кнопка стояночного тормоза |
| 35 | Диагностический разъем, регулятор корректора фар и регулятор освещения приборной панели, внутреннее зеркало заднего вида с автоматическим затемнением, блок управления поворотным светом и корректором фар, регулировка луча правой/левой фары. двигатель |
| 36 | Модуль управления правыми дневными ходовыми огнями и габаритными огнями |
| 37 | Модуль управления левыми дневными ходовыми огнями и габаритными огнями |
| 38 | Тягово-сцепное устройство |
| 39 | Модуль управления передними дверями, электродвигатель регулятора левого/правого заднего стеклоподъемника |
| 40 | Прикуриватель, розетки на 12 вольт. |
| 41 | Блок управления электроникой на рулевой колонке, блок управления преднатяжителем правого переднего ремня безопасности |
| 42 | Модуль управления бортовой сетью, центральный замок |
| 43 | Модуль управления бортовой сетью, освещение салона |
| 44 | Тягово-сцепное устройство |
| 45 | Регулировка передних сидений |
| 46 | Преобразователь переменного тока в постоянный (розетка 230 В) |
| 47 | Стеклоочиститель заднего стекла |
| 48 | Не используется |
| 49 | Датчик положения педали сцепления, реле стартера 1, реле стартера 2 |
| 50 | Не используется |
| 51 | Блок управления преднатяжителем правого переднего ремня безопасности |
| 52 | Не используется |
| 53 | Обогрев заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

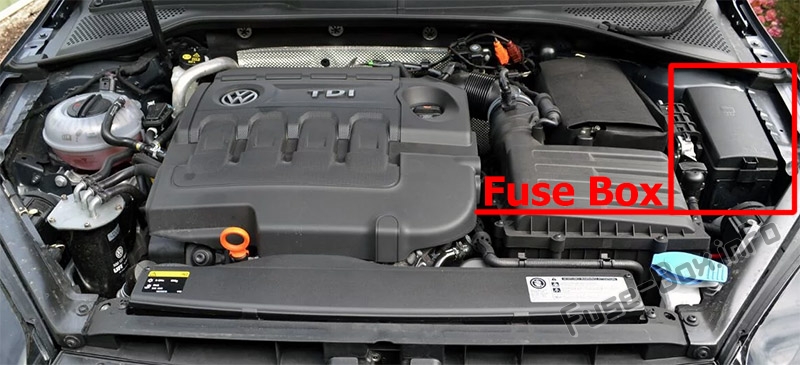

Расположение блока предохранителей

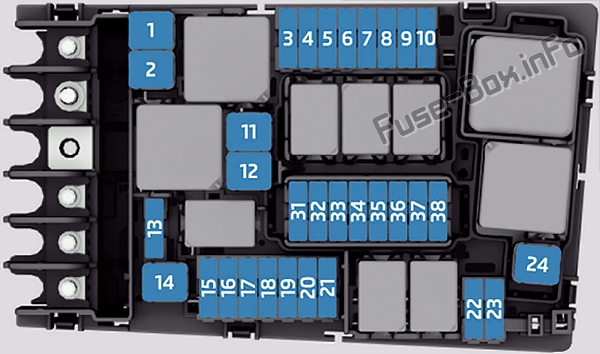

Схема блока предохранителей
| № | Описание |
|---|---|
| 1 | Модуль управления АБС |
| 2 | Блок управления ABS, гидравлический насос |
| 3 | Блок управления двигателем (ЭБУ) |
| 4 | Датчик уровня масла, модуль вентилятора охлаждающей жидкости, клапан регулятора EVAP, регулировка распределительного вала. клапан, регулировка выпускного распредвала. Клапан, Клапан давления масла, Реле высокой/низкой тепловой мощности, Клапан переключения охладителя EGR, Перепускной клапан перепускного клапана #75, Датчик концентрации этанола, Впуск цилиндров, Регулировка выпускного распредвала. |
| 5 | Давление топлива рег. клапан №276, клапан дозирования топлива №290 |
| 6 | Выключатель стоп-сигнала |
| 7 | Давление топлива рег. клапан, Насос охлаждения наддувочного воздуха, Регулятор давления масла клапан, электромагнитный клапан контура охлаждения, вспомогательный насос отопителя |
| 8 | Датчики O2, датчик массового расхода воздуха |
| 9 | Катушки зажигания, модуль контроля времени накаливания, испаритель топлива. Обогрев |
| 10 | Модуль управления топливным насосом |
| 11 | Дополнительный электрический нагревательный элемент |
| 12 | Дополнительный электрический нагревательный элемент |
| 13 | Автоматическая коробка передач (ДСГ) |
| 14 | Обогрев лобового стекла (переднее) |
| 15 | Реле звукового сигнала |
| 16 | Не используется |
| 17 | ЭБУ, блок управления АБС, реле клеммы 30 |
| 18 | Модуль контроля аккумуляторной батареи, интерфейс шины данных J533 |
| 19 | Стеклоочистители (передние) |
| 20 | Звуковой сигнал противоугонной сигнализации |
| 21 | Не используется |
| 22 | Блок управления двигателем (ЭБУ) |
| 23 | Стартер |
| 24 | Электрическая система дополнительного обогрева |
| 31 | Не используется |
| 32 | Не используется |
| 33 | Не используется |
| 34 | Не используется |
| 35 | Не используется |
| 36 | Не используется |
| 37 | Модуль управления дополнительным отопителем |
| 38 | Не используется |
