Предохранители и реле Volkswagen New Beetle (1998-2011)
Схемы относятся к указанным годам и вариантам Volkswagen New Beetle (1998-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen New Beetle 1998-2011 гг.
Предохранители прикуривателя (розетки) в Volkswagen New Beetle Это предохранители № 27, № 35 и № 41 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

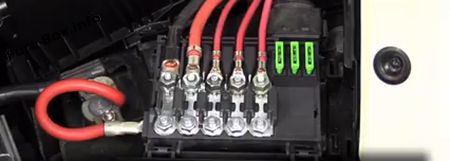

Предохранители на аккумуляторе (в моторном отсеке)

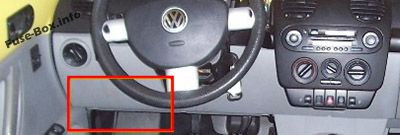

Панель реле
Панель расположена под рулевым колесом на нижней стороне приборной панели.

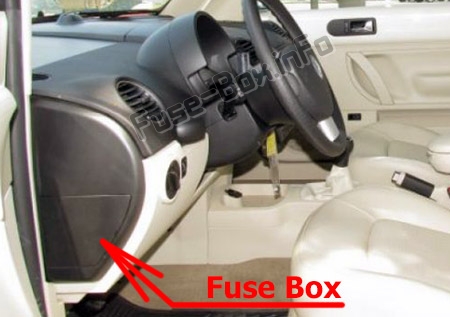

Предохранители в приборной панели
Предохранители расположены с левой стороны приборной панели за крышкой.

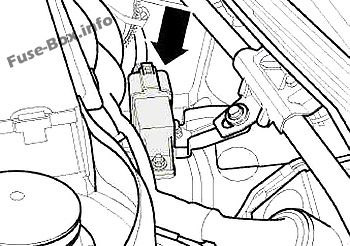

Блок автоматического управления периодом накала
Он расположен в центре водоотводящего короба (только код двигателя BEW, только с июня 2003 г. по декабрь 2006 г.).

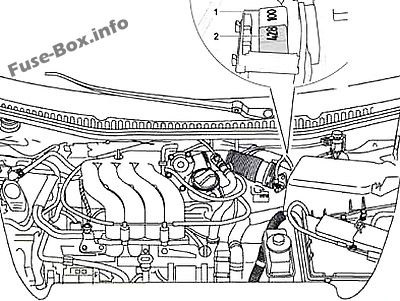

Дополнительный релейный носитель
Расположен в защитном кожухе слева в моторном отсеке (с 2002 по 2005 модельный год)
Схемы блока предохранителей
Схемы блока предохранителей

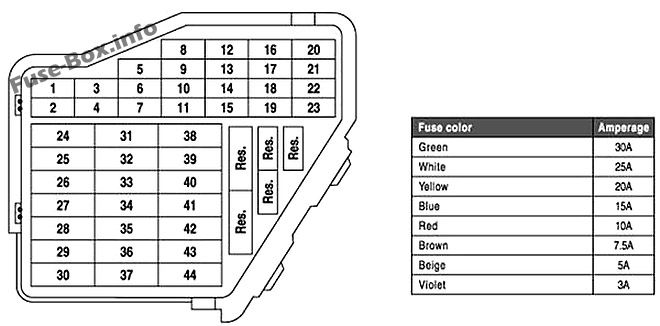

Предохранители в приборной панели
| № | A | Функция/компонент |
|---|---|---|
| 1 | 10 | J99 — Реле обогрева наружных зеркал (с 2002 по июль 2005 модельного года) J131 — Блок управления обогревом сиденья водителя (T6/5) J132 — Блок управления подогревом сиденья переднего пассажира (T6b/5) W6 — Освещение вещевого ящика Z20/ Z21 — Левый/правый нагревательный элемент форсунки омывателя |
| 2 | 10 | J1 — Реле указателя поворота (T7/6) M5/ M7 — Лампа переднего левого/правого указателя поворота M6/M8 — Лампа заднего левого/правого указателя поворота |
| 3 | 5 | E1 - Выключатель освещения E20 - Регулятор подсветки переключателей и приборов J5 — Реле противотуманных фар (4/86) |
| 4 | 5 | X - подсветка номерного знака |
| 5 | 7,5 | E45 — Переключатель системы круиз-контроля (начиная с модели июля 2005 г.) E159 — Переключатель заслонки приточного/рециркуляционного воздуха (T8b/5) E184 — Переключатель приточного воздуха и рециркуляции воздуха (с 2002 по июль 2005 модельного года) E227 — Кнопка SET системы круиз-контроля (CCS) (T4q/3), только CCS (с 2002 по июль 2005 модельного года) E231 — Кнопка обогрева наружных зеркал заднего вида F36 — выключатель педали сцепления (T4q/3) F47 — выключатель педали тормоза G65 — Датчик высокого давления (T3e/3) J89 — Реле включения дневных ходовых огней (8/86) J255 — Блок управления Climatronic (T16c/9) (с 2002 по июль 2005 модельного года) J293 — Блок управления вентилятором радиатора (T14/9) J386 — Блок управления двери водителя (T18d/3) T16 — 16-контактный разъем, самодиагностика (T16/1T16/16) V48 — электродвигатель корректора левой фары (с 2002 по июль 2005 модельного года) V49 — Электродвигатель корректора правой фары (с 2002 по июль 2005 модельного года) Y2 - Цифровые часы (начиная с модели июля 2005 г.) Y7 - Внутреннее зеркало с автоматическим затемнением (начиная с модели июля 2005 г.) |
| 6 | 5 | J393 — Центральный блок управления системой комфорта (T23/5) Свободный (модельный год 2004) |
| 7 | 10 | F4 — выключатель света заднего хода F125 — Многофункциональный переключатель (T10t/10) (начиная с модели июля 2005 г.) G22 — Датчик спидометра J226 — блокировка стартера и реле фонарей заднего хода (T9/5) K142 — Контрольная лампа положения рычага селектора P/N M16 / M17 — Лампа левого/правого заднего хода T16 — 16-контактный разъем, самодиагностика (T16/1) |
| 8 | - | Вакантно J412 — Блок управления электроникой мобильного телефона (T18d/10) (начиная с модели июля 2009 г.) |
| 9 | 5 | E256 — кнопка TCS и ESP (T6/6) J104 — Блок управления АБС (T47a/4) G85 — датчик угла поворота рулевого колеса (T6k/5) |
| 10 | 10 | J285 — Блок управления в комбинации приборов (T32/30) J393 - Центральный блок управления системой комфорта (T23/17), только модели со стеклоподъемником с 2003 г. Р - Радио Y2 - Цифровые часы |
| 11 | 5 | J285 — блок управления в комбинации приборов (T32/1) N110 — Электромагнит блокировки рычага селектора |
| 12 | 7,5 | T16 — 16-контактный разъем, самодиагностика (T16/16) J502 — блок управления системой контроля давления в шинах (T20b/3) (начиная с модели июля 2005 г.) |
| 13 | 10 | F - выключатель стоп-сигнала |
| 14 | 10 | J220 — Блок управления Motronic (T121/62) J271 — Реле подачи тока Motronic J393 - Центральный блок управления системой комфорта (T23/22), модели со стеклоподъемником с 2003 модельного года |
| 15 | 5 | G85 — датчик угла поворота рулевого колеса (T6p/4) для TCS/ESP J217 — Блок управления автоматической коробкой передач (T68/45) J285 — блок управления в комбинации приборов (T32/23) Y2 - Цифровые часы (начиная с модели июля 2005 г.) |
| 16 | 10 | J293 — блок управления вентилятором радиатора (T14/4) |
| 17 | - | Вакантно |
| 18 | 10 | J5 — Реле противотуманных фар J285 — блок управления в комбинации приборов (T32/a17) J607 — Реле переключателя правого ближнего и дальнего света (для газоразрядной лампы) (модели с 2002 по июль 2005) M32 — Лампа правого дальнего света |
| 19 | 10 | J606 — Реле переключателя левого ближнего и дальнего света (для газоразрядной лампы) (с 2002 по июль 2005 модельного года) M30 — Лампа левого дальнего света |
| 20 | 15 | J607 — Реле переключателя правого ближнего и дальнего света (для газоразрядной лампы) (модели с 2002 по июль 2005) M31 — Лампа ближнего света правой фары |
| 21 | 15 | J606 — Реле переключателя левого ближнего и дальнего света (для газоразрядной лампы) (с 2002 по июль 2005 модельного года) M29 — лампа ближнего света левой фары |
| 22 | 5 | J285 — блок управления в комбинации приборов (T32/26) M3 — Лампа правого габаритного света (начиная с модели июля 2005 г.) M22 — Лампа правого стоп-сигнала и заднего фонаря M34 — Лампа переднего правого габаритного огня (начиная с модели июля 2005 г.) M36 — Передний правый указатель поворота и лампа бокового габарита M38 — задний правый габаритный фонарь |
| 23 | 5 | J285 — блок управления в комбинации приборов (T32/27) M1 — Лампа левого габаритного света (начиная с модели июля 2005 г.) M21 — Лампа левого тормоза и заднего фонаря M33 — Лампа переднего левого бокового габарита (начиная с модели июля 2005 г.) M35 — Передний левый указатель поворота и лампа бокового габарита M37 — Лампа заднего левого габаритного огня |
| 24 | 20 | E22 — Переключатель стеклоочистителей прерывистого режима (T8c/8) J31 — Реле автоматического прерывистого омывания и стеклоочистителя (T18a/13), только для омывателя фар |
| 25 | 25 | E9 — Переключатель вентилятора приточного воздуха (T6d/2) J255 — Блок управления Climatronic (T16b/14) (с 2002 по июль 2005 модельного года) V2 — Приточный вентилятор, только для Climatronic (с 2002 по июль 2005 модельного года) |
| 26 | 25 | E15 — Выключатель обогрева заднего стекла (T6b/5) Z1 — Обогрев заднего стекла |
| 27 | 15 | U1 - прикуриватель, с 2007 модельного года J29 — Блокировочный диод, с 2007 модельного года U18 - розетка 12 В -2- U19 - Розетка 12 В 3, в багажном отделении |
| 28 | 15 | G6 - Насос наддува топливной системы J17 — реле топливного насоса (T9b/1) (с модели июля 2009 г.) |
| 29 | 15 | J220 — Блок управления Motronic (T121/3) J248 — Блок управления системой непосредственного впрыска дизельного топлива (T121/37) (с 2002 по июль 2005 модельного года) N30/ N31/ N32/ N33/ N83 - Форсунка цилиндра (начиная с модели июля 2005 г.) J623 — Блок управления двигателем (T80/4), только код двигателя CBPA (начиная с модели июля 2005 г.) G70 - Расходомер воздуха (T5d/2), только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. J248 — Блок управления системой непосредственного впрыска дизельного топлива (T94/18), только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. |
| 30 | 20 | J245 — Блок управления регулировки сдвижного люка (T61/4) |
| 31 | 20 | F125 — Многофункциональный переключатель (T8a/7) (с 2002 по июль 2005 модельного года) J217 — Блок управления автоматической коробкой передач (T68/23) J539 — Блок управления усилителем тормозов (T6k/3) |
| 32 | 30 | N30/ N31/ N32/ N33 — Форсунка, цилиндры, только код двигателя CBPA N280 — Регулирующий клапан компрессора системы кондиционирования воздуха (с модели июля 2005 г.) |
| 32 | 15 | J248 — Блок управления системой непосредственного впрыска дизельного топлива (T121/2) N146 - Регулятор дозирования (с 2002 по июль 2005 модельного года) |
| 33 | 20 | Вакантно |
| 34 | 10 | G40 - Датчик Холла, только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. J52 — Реле свечей накаливания (только для двигателей с кодами ALH и BEW) J299 — Реле насоса вторичного воздуха (T13/9) (начиная с модели июля 2009 г.) J370 — Блок управления активацией свечей накаливания, (6/87), только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. N18 — Клапан рециркуляции отработавших газов (только для двигателей с кодами ALH и BEW) N75 — Электромагнитный клапан регулировки давления наддува N79 — Нагревательный элемент системы вентиляции картера (начиная с модели июля 2009 г.) N108 — запуск клапана впрыска (только для двигателей с кодами ALH и BEW) N239 — Переключающий клапан заслонки впускного коллектора (только для двигателей с кодами ALH и BEW) N205 — Клапан 1 управления впускным распределительным валом (только для двигателей с кодами ALH и BEW) N249 — Клапан рециркуляции воздуха турбонагнетателя (только для двигателей с кодами ALH и BEW) N345 — Переключающий клапан охладителя рециркуляции отработавших газов, только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. S130 — Предохранитель насоса вторичного воздуха (начиная с модели июля 2009 г.) V157 - Электродвигатель заслонки впускного коллектора, только код двигателя BEW, с июня 2003 г. по декабрь 2006 г. |
| 35 | 30 | U19 - Розетка 12 В 3, в багажном отделении U10 — Розетка для прицепа (T13/9) (с модели июля 2009 г.) |
| 36 | 15 | E7 — Выключатель противотуманных фар (T17/2) |
| 37 | 20 | J220 — Блок управления Motronic (T121/62) J248 — блок управления дизельной системой непосредственного впрыска (T121/88), коды двигателей ALH и BEW J271 — Реле подачи тока Motronic (1/30) J393 - Центральный блок управления системой комфорта (T23/17), модели со стеклоподъемником J623 — Блок управления двигателем (T80/15), только код двигателя CBPA S283 — предохранитель вакуумного насоса тормозной системы |
| 38 | 15 | E204 — Дистанционный выключатель лючка заливной горловины бака E233 — Кнопка дистанционного открытия задней двери J386 — Блок управления двери водителя (T29/19), модели со стеклоподъемником J387 — Блок управления двери переднего пассажира (T29a/19), модели со стеклоподъемником J393 — Центральный блок управления системой комфорта (T23/22) (с модели июля 2009 г.) |
| 39 | 15 | E3 — Выключатель аварийной световой сигнализации (T8d/8) |
| 40 | 20 | H1 — рупор или двухтональный рупор J4 — Реле двухтонального звукового сигнала (3/30) |
| 41 | 15 | U1 - Прикуриватель U5 - розетка 12 В U18 - розетка 12 В -2-, с 07.03 U19 - Розетка 12 В 3, в багажнике (с 07.03) Свободен (с модели июля 2009 г.) |
| 42 | 25 | R - Радио (T8/5, T8/7) |
| 43 | 10 | G39 — лямбда-зонд G70/G42 — Расходомер воздуха/датчик температуры воздуха на впуске, код двигателя BPS, только BPR G108 — лямбда-зонд 2 G130 — Лямбда-зонд после каталитического нейтрализатора G465 — Центральный лямбда-зонд для каталитического нейтрализатора ряда 1, только код двигателя BPR J299 — Реле насоса вторичного воздуха (4/85) (с 2002 по июль 2005 модельного года) N80 — Электромагнитный клапан системы фильтрации с активированным углем (с 2002 по июль 2005 модельного года) N112-Клапан подачи вторичного воздуха (с 2002 по июль 2005 модельного года) V144 — Диагностический насос топливной системы |
| 43 | 10 | F36 — выключатель педали сцепления F47-Выключатель педали тормоза J359 — Реле низкой тепловой мощности J360 — Реле высокой тепловой мощности N79-Нагревательный элемент системы вентиляции картера |
| 44 | 15 | J131 — Блок управления обогревом сиденья водителя (T6/4) J132 — Блок управления подогревом сиденья переднего пассажира (T6b/4) |

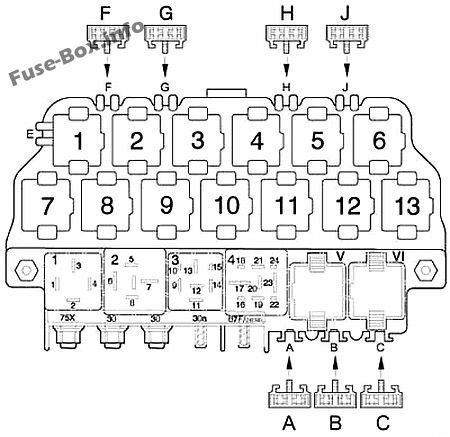

Панель реле под приборной панелью
| № | A | Функция/компонент |
|---|---|---|
| A | 30 | Плавкий предохранитель стеклоподъемника -S43- |
| B | Предохранитель вакуумного насоса тормозной системы -S283- (модели с механической коробкой передач, 2003 модельного года) Свободен (модели с автоматической коробкой передач, с 2004 модельного года) (с модели с июля 2005 г.) | |
| C | 30 (модели с двигателем 1,8 л, 2003-2005 г.в.) 10 (с модели июля 2005 г.) | Предохранитель электродвигателя заднего спойлера -S329- (модели с двигателем 1,8 л, 2003–2005 модельного года) Предохранитель насоса вторичного воздуха -S130- |
| F | - | Вакантно |
| G | - | Вакантно |
| H | 15 | Предохранитель системы охранной сигнализации и предохранитель иммобилайзера -S111- (до 2003 модельного года) Предохранитель телематики -S338- (с 2004 модельного года) |
| J | 15 (до 2003 модельного года) 20 (модели с автоматической коробкой передач, начиная с 2004 модельного года) (для моделей с кодом двигателя BEW; с коробкой передач с двойным сцеплением DSG 02E; с 2004 модельного года) | Предохранитель центрального замка системы охранной сигнализации -S144- (до 2003 модельного года) Предохранитель вакуумного насоса тормозной системы -S283- (модели с автоматической коробкой передач, начиная с 2004 модельного года) Предохранитель блока мехатроника коробки передач с двойным сцеплением -S337- (для моделей с буквенным обозначением двигателя BEW; с коробкой передач с двойным сцеплением DSG 02E; с 2004 модельного года) |
| Реле на пластине реле | ||
| 1 | J4 — Реле двухтонального звукового сигнала (53) | |
| 2 | J59 — Реле разгрузки X-контакта (100) | |
| 3 | Вакантно | |
| 4 | J17 — Реле топливного насоса (409) J52 — Реле свечей накаливания (103) (только коды двигателей ALH, ATD, AXR, BSW) | |
| 5 | Реле автоматического прерывистого режима омывателя и стеклоочистителя -J31- (377), (192), (389) | |
| Реле на дополнительном держателе реле над пластиной реле | ||
| 1 | Вакантно | |
| 2 | Вакантно | |
| 3 | Реле блокировки стартера, выключатель педали сцепления -J434- (53) (только механическая коробка передач) | |
| 4 | Реле противотуманных фар -J5- (53) | |
| 5 | Вакантно | |
| 6 | Вакантно | |
| 7 | Реле включения дневных ходовых огней -J89- (173) (только дневные ходовые огни) | |
| 8 | Реле обогрева наружных зеркал -J99- (53) (только для американского рынка; только модели с механическим стеклоподъемником) | |
| 9 | Реле звукового сигнала -J641- (только для телематики) | |
| 10 | Реле указателей поворота для противоугонной сигнализации -J237- (только для телематики) Реле 3-й скорости вентилятора радиатора -J135- (100) (только для двигателя 1,8 л) Реле насоса вторичного воздуха -J299- (100) (только бензиновые двигатели, с июля 2005 г.) Реле малой тепловой мощности -J359- (100) (только код двигателя BEW, с июня 2003 г. по декабрь 2006 г.) | |
| 11 | Реле блокировки стартера и фонарей заднего хода -J226- (126) (только для АКПП 01M) Реле блокировки стартера -J207- (176) (с 2005 модельного года; только для 6-ступенчатой АКП 09G с типтроником) | |
| 12 | Реле питания клеммы 30 -J317- (109) (только для двигателей с кодами BPR, BPS; только модели с дизельными двигателями) | |
| 13 | Реле высокой тепловой мощности -J360- (53) (только код двигателя BEW, с июня 2003 г. по декабрь 2006 г.) |

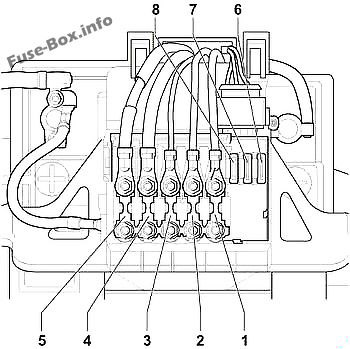

Предохранители на аккумуляторе
| № | A | Функция/компонент |
|---|---|---|
| 1 | 50 | V101 — Электродвигатель насоса вторичного воздуха (только модели с насосом вторичного воздуха) J359 — Реле малой тепловой мощности (только модели с дизельными двигателями и механической коробкой передач) J360 — Реле высокой тепловой мощности (только модели с дизельными двигателями и механической коробкой передач) |
| 2 | 50 | J17 — Реле топливного насоса (17/30) J370 — Блок управления активацией свечей накаливания (только дизельные двигатели) |
| 3 | 40 | J293 — блок управления вентилятором радиатора (T4e/1) V7 — Вентилятор радиатора |
| 4 | 110 | J59 — X — реле размыкания контактов (7/30) |
| 5 | 110 150 | С - Генератор (90А) С - Генератор (120 А) |
| 6 | 30 | J104 — Блок управления АБС (T47a/1) |
| 7 | 30 | J104 — Блок управления АБС (T47a/32) |
| 8 | 30 | F18 — термовыключатель вентилятора радиатора J293 — блок управления вентилятором радиатора (T4e/3) |
Дополнительный релейный носитель
Расположен в защитном кожухе слева в моторном отсеке (с 2002 по 2005 модельный год).
| № | Функция/компонент |
|---|---|
| 1 | Реле насоса вторичного воздуха -J299- (100A) (бензиновые двигатели) Реле высокой тепловой мощности -J360- (100A) (дизельные двигатели) |
| 2 | Реле электропитания Motronic -J271- (458) (бензиновые двигатели) Реле малой тепловой мощности -J359- (53) (дизельные двигатели) |
