Предохранители и реле Volkswagen Passat B5 (1997-2005)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B5 (1997-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Passat B5 1997-2005 гг.
Предохранитель прикуривателя (розетки) в Volkswagen Passat B5 Это предохранитель № 33, № 17 (с мая 2002 г.) в блоке предохранителей панели приборов и предохранители «А», «В» в блоке вспомогательных реле над блоком реле.
Оглавление
Блок предохранителей на приборной панели

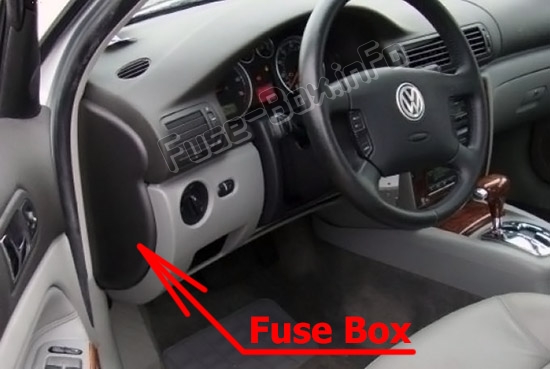

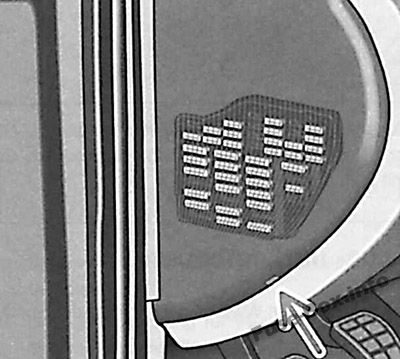

Расположение блока предохранителей
Панель предохранителей расположена за крышкой на краю приборной панели со стороны водителя.

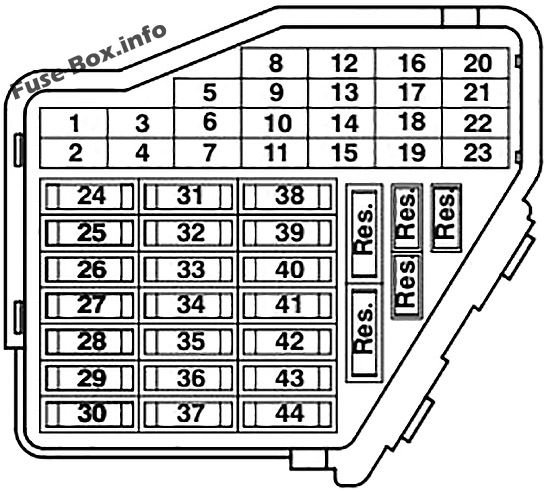

Схема блока предохранителей (до мая 2002 г.)
| № | Amp | Цепи защищены |
|---|---|---|
| 1 | 5 A | Форсунка омывателя с подогревом |
| 2 | 10 A | Система указателей поворота |
| 3 | 5 A | Подсветка вещевого ящика, кондиционер |
| 4 | 5 A | Освещение номерного знака |
| 5 | 10 A | Комбинация приборов, подогрев сидений, контрольная пробка круиз-контроля, кондиционер |
| 6 | 5A | Модуль комфорта Система комфорта |
| 7 | 10 A | ABS |
| 8 | 5 A | Автоматическая регулировка фар, телефонная система |
| 9 | - | free |
| 10 | 5 A | CD-чейнджер |
| 11 | 5 A | Круиз-контроль с автоматической коробкой передач |
| 12 | 10 A | B+ (положительное напряжение аккумулятора) для бортовой диагностики (OBD) |
| 13 | 10 A | Стоп-сигналы |
| 14 | 10 A | Модульная система комфорта |
| 15 | 10 A | Инстр. приборная панель, кондиционер, автоматическая коробка передач |
| 16 | - | free |
| 17 | 10 A | Навигация |
| 18 | 10 A | Правая фара, дальний свет |
| 19 | 10 A | Левая фара, дальний свет |
| 20 | 10 A | Правая фара, ближний свет |
| 21 | 10 A | Правая фара, ближний свет |
| 22 | 5 A | Парк-лайт, справа |
| 23 | 5 A | Парк-лайт, левый |
| 24 | 25 A | Система стеклоочистителя |
| 25 | 30 A | Управление рециркуляцией приточного воздуха |
| 26 | 30 A | Обогрев заднего стекла |
| 27 | 15 A | Система стеклоочистителя заднего стекла |
| 28 | 15 A | Топливный насос (ФП) |
| 29 | 20 A | Контроль двигателя |
| 30 | 20 A | Люк на крыше |
| 31 | 15 A | Фонари заднего хода, круиз-контроль |
| 32 | 20 A | Контроль двигателя |
| 33 | 15 A | Зажигалка |
| 34 | 15 A | Управление двигателем, форсунки |
| 35 | 30 A | Розетка для прицепа |
| 36 | 15 A | Противотуманные огни |
| 37 | 20 A | Радиосистема |
| 38 | 15 A | Система комфорта |
| 39 | 15 A | Система аварийных мигалок |
| 40 | 25 A | Двойной рожок |
| 41 | - | free |
| 42 | - | free |
| 43 | - | free |
| 44 | 30 A | Сиденья с подогревом |
Схема блока предохранителей (с мая 2002 г.)
| № | Amp | Цепи защищены |
|---|---|---|
| 1 | 5 | Форсунка омывателя с подогревом |
| 2 | 10 | Система указателей поворота |
| 3 | - | Не используется |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Сиденья с электроприводом, кондиционер, телематика, многофункциональный руль, люк с электроприводом, регулировка зеркал, HomeLink |
| 6 | 5 | Модуль комфорта Система комфорта |
| 7 | 10 | ABS, Система круиз-контроля, Блок управления двигателем |
| 8 | 5 | Автоматическая регулировка луча фар |
| 9 | 5 | Помощь при парковке |
| 10 | 5 | CD-чейнджер, телематика, многофункциональный руль, навигация, радио |
| 11 | 5 | Сиденья с электроприводом и памятью |
| 12 | 10 | B+ (положительное напряжение аккумулятора) для разъема канала передачи данных (DLC) |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Модульная система комфорта |
| 15 | 10 | Инстр. приборная панель, кондиционер, автоматическая коробка передач |
| 16 | 5 | АБС, датчик угла поворота рулевого колеса |
| 17 | 10/15 | Розетка, Телематика |
| 18 | 10 | Правая фара, дальний свет |
| 19 | 10 | Левая фара, дальний свет |
| 20 | 15 | Правая фара, ближний свет |
| 21 | 15 | Левая фара, ближний свет |
| 22 | 5 | Парклайт, справа |
| 23 | 5 | Парклайт, левый |
| 24 | 25 | Система стеклоочистителя |
| 25 | 30 | Вентилятор свежего воздуха, управление рециркуляцией, кондиционер, люк с электроприводом |
| 26 | 30 | Обогрев заднего стекла |
| 27 | 15 | Система стеклоочистителя заднего стекла |
| 28 | 20 | Топливный насос (ТН) |
| 29 | 20 | Блок управления двигателем, вентилятор охлаждающей жидкости |
| 30 | 20 | Люк на крыше |
| 31 | 15 | Фонари заднего хода, система круиз-контроля, автоматическая коробка передач, регулировки зеркал, диагностика |
| 32 | 20 | Модуль управления двигателем (ECM), система круиз-контроля |
| 33 | 15 | Зажигалка |
| 34 | 15 | Модуль управления двигателем (ECM), форсунки |
| 35 | 30 | Розетка для прицепа |
| 36 | 15 | Противотуманные огни |
| 37 | 20 | Радиосистема, навигация |
| 38 | 15 | Модульная система комфорта |
| 39 | 15 | Система аварийных мигалок |
| 40 | 25 | Двойной рожок |
| 41 | 25 | Телематика |
| 42 | 25 | ABS |
| 43 | 15 | Модуль управления двигателем (ECM) |
| 44 | 30 | Сиденья с подогревом |

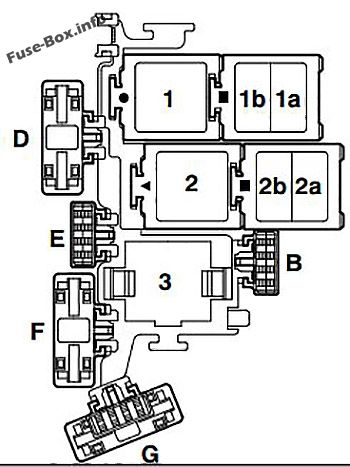

Панель реле
| № | Номинальный ток [А] | Описание |
|---|---|---|
| 1 | — | Реле питания модуля управления двигателем Motronic (167), код двигателя BDP |
| 2 | — | Реле насоса подачи вторичного воздуха (AIR) (373), (100) |
| 3 | — | Реле питания модуля управления двигателем Motronic (429), (219) Реле насоса вспомогательной охлаждающей жидкости двигателя (EC) (53), (411) |
| B | 10 | Предохранитель форсунок (S116) |
| B | 5 | Предохранитель вспомогательного насоса охлаждающей жидкости двигателя (EC) |
| D | 50 | Предохранитель насоса вторичного воздуха (S130) |
| E | 40 | Предохранитель клеммы катушки зажигания (S115) |
| F | 5 | Модуль управления двигателем (ECM) Предохранитель (S102) |
| G | 10 | Предохранитель электронной системы двигателя (S282) |

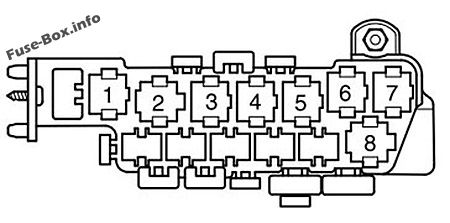

Вспомогательная релейная панель за релейной панелью
| №/А | Электронный компонент |
|---|---|
| Реле: | |
| 1 | Не используется |
| 2 | Не используется |
| 3 | Реле управления вентилятором охлаждающей жидкости (FC) 80 Вт (373) |
| 4 | Не используется |
| 5 | Реле управления вентилятором охлаждающей жидкости первой скорости (FC) (373) |
| 6 | Реле управления вентилятором охлаждающей жидкости (FC) (373) |
| 7 | Реле ABS с ESP (373) |
| 8 | Реле управления вентилятором охлаждающей жидкости (FC) (370) |
| Предохранители: | |
| 30A | Предохранитель гидравлического насоса ABS |
| 30A | Предохранитель стеклоподъемника |
| 30А / 40А / 60А | Предохранитель вентилятора охлаждающей жидкости |
| 5A | Предохранитель вентилятора охлаждающей жидкости |
| 30А / 50А | Предохранитель гидравлического насоса ABS |
| 30A | Автоматический выключатель сиденья с электроприводом — сиденье пассажира |
| 30A | Автоматический выключатель сиденья с электроприводом — сиденье водителя |
| 30A | Сигнализация с противоугонной системой - Телематика |
| 15A | Сигнализация с противоугонной системой |
| * Цифры в скобках означают номер производственного контроля, выбитый на корпусе реле. |

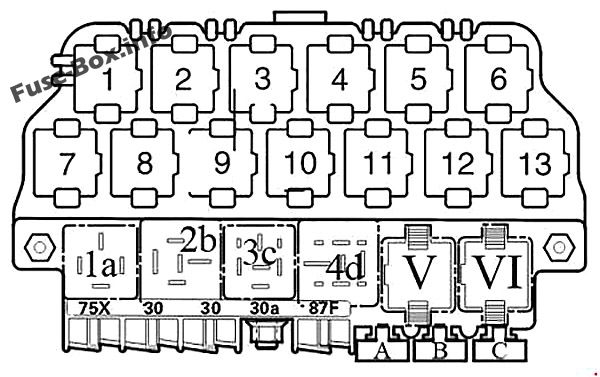

Вспомогательная релейная панель над релейной панелью
| № | Amp | Электронный компонент |
|---|---|---|
| Расположение реле на тринадцатикратной вспомогательной релейной панели над релейной панелью | ||
| 1 | Управление вентилятором охлаждающей жидкости (FC)-реле кондиционера (373) | |
| 2 | Реле люка (79) | |
| 3 | Реле сцепления кондиционера (267) Реле сцепления кондиционера (384) | |
| 4 | Реле включения дневных ходовых огней (173) | |
| 5 | Реле сигнализации такси Реле дальнего света фар Реле аварийного мигания | |
| 6 | Реле освещения рычага селектора | |
| 7 | Реле противотуманных фар (381) | |
| 8 | Модуль управления многофункциональным рулевым колесом (451) Модуль управления многофункциональным рулевым колесом (452) | |
| 9 | Модуль управления многофункциональным рулевым колесом (451) Модуль управления многофункциональным рулевым колесом (452) | |
| 10 | Реле усилителя тормозов (373) | |
| 11 | Реле сигнализации такси Реле аварийного мигания (200) | |
| 12 | Двойное реле звукового сигнала (53) Реле сигнализации такси | |
| 13 | Реле парковочного/нейтрального положения (PNP) (175) Положение реле блокировки запуска (53) | |
| Предохранители на тринадцатикратном релейном щите | ||
| A | 25 | Предохранитель для такси |
| B | 20 | Предохранитель для такси |
| B | 10 | Левая фара дальнего света, |
| C | 15 | Предохранитель вакуумного насоса тормозной системы |
| D | 20 | Предохранитель для розетки (12 В) Задняя консоль |
| E | 5 | Предохранитель для такси |
| E | 10 | Правая фара дальнего света, |
| Расположение реле на панели реле | ||
| 1a | Двойное реле звукового сигнала (53) | |
| 2b | Реле снижения нагрузки (370) | |
| 3c | Не используется | |
| 4d | Реле топливного насоса (FP) (372) (409) | |
| V | Реле прерывистого режима стеклоочистителя/омывателя (377) (389) Реле прерывистого режима стеклоочистителя/омывателя/датчик дождя (192) | |
| VI | Реле прерывистого режима стеклоочистителя/омывателя (377) (389) Реле прерывистого режима стеклоочистителя/омывателя/датчик дождя (192) | |
| Предохранители на панели реле | ||
| A | 20 | Предохранитель розетки 12В I в багажном отделении |
| B | 20 | Предохранитель розетки 12В II в багажном отделении |
| C | 10 | Предохранитель для такси |
| * Цифры в скобках означают номер производственного контроля, выбитый на корпусе реле. |
