Предохранители и реле Volkswagen Passat B6 (2005-2010)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B6 (2005-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Volkswagen Passat B6 2005-2010 гг.
Оглавление
Расположение блока предохранителей

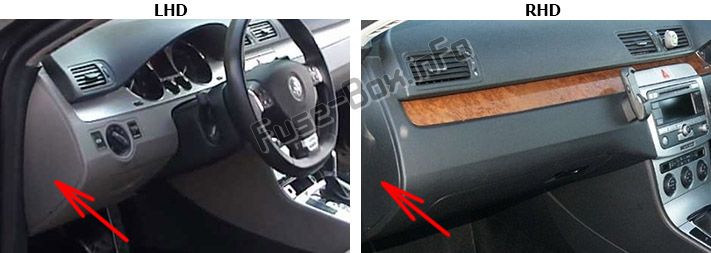

Блок предохранителей панели приборов, левый
Блок предохранителей расположен на левом краю приборной панели.

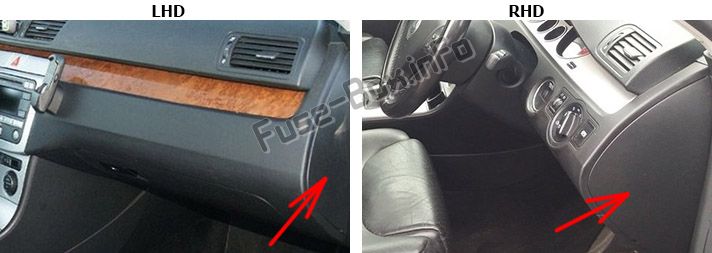

Блок предохранителей на панели приборов, правый
Он расположен на правом краю приборной панели.

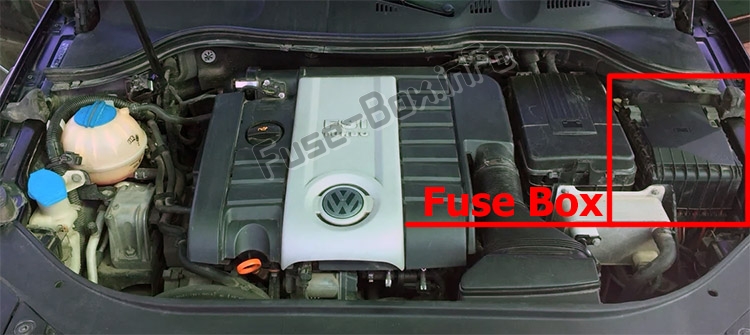

Моторного отсека

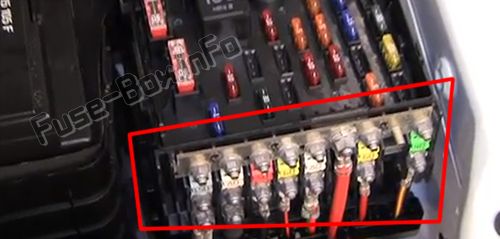

Блок предохранителей
Блоки реле под приборной панелью со стороны водителя
Схемы блока предохранителей

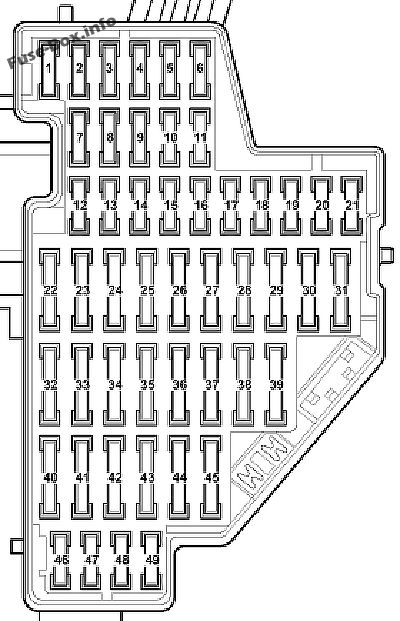

Панель приборов, левая
| № | Номинал, Ампер | Составная часть |
|---|---|---|
| F1 | 10A | Разъем канала передачи данных (DLC) |
| F2 | 5A | Антиблокировочная тормозная система (АБС) |
| F3 | 5A | Усилитель руля |
| F4 | 5A | Переключатель положения педали тормоза (BPP) |
| F5 | 10A | Левая газоразрядная фара, модуль управления уровнем фар, электродвигатель регулировки фар, левый или одинарный, электродвигатель регулировки фар, правый |
| F6 | 5A | Модуль управления прицепом |
| F7 | 5A | Подключение шины данных, управление двигателем, блок управления приборами |
| F8 | 5A | Устройство открывания гаражных ворот, внутреннее зеркало заднего вида, шторка заднего стекла |
| F9 | 5A | Модуль управления полным приводом |
| F10 | 5A | Управление двигателем |
| F11 | 5A | Кнопка регистратора данных ДТП, таксометр |
| F12 | 10A | Модуль управления дверями водителя |
| F13 | 10A | Разъем канала передачи данных (DLC), выключатель света |
| F14 | 5A | Блок управления функциями рулевой колонки |
| F15 | 5A | Многофункциональный модуль управления 1 |
| F16 | 10A | Система зажигания |
| F17 | 10A | Сигнализация, автономный отопитель, стеклоочиститель, датчик дождя |
| F18 | - | |
| F19 | - | |
| F20 | - | |
| F21 | - | |
| F22 | 5А/10А | Управление двигателем |
| F23 | 10A | Управление двигателем |
| F24 | 5А/20А | Модуль управления коробкой передач (TCM), переключатель положения задней передачи |
| F25 | 10A | Управление двигателем |
| F26 | 10A | Шторка заднего стекла |
| F27 | 5A | Отопитель/кондиционер (AC) |
| F28 | - | |
| F29 | 20A | Модуль управления прицепом |
| F30 | 15A | Модуль управления прицепом |
| F31 | 25A | Модуль управления прицепом |
| F32 | 30A | Многофункциональный модуль управления |
| F33 | 20A | Люк на крыше |
| F34 | 15A | Управление двигателем |
| F35 | 30A | Омыватели фар |
| F36 | 20A | Дополнительный отопитель |
| F37 | 30A | Сиденья с подогревом |
| F38 | - | |
| F39 | 40A | Отопитель/кондиционер (AC) |
| F40 | 5A | Противотуманные фары |
| F41 | 40A | Heater/air conditioning{AC) |
| F42 | 15A | Windscreen washers, rear screen wiper motor |
| F43 | 20A | Дополнительный отопитель |
| F44 | 20A | Дополнительный отопитель |
| F45 | 25A | Auxiliary power sockets |
| F46 | 5A | Two-way radio (police), crash control module(taxi/police), ignition switch circuits, tachograph |
| F47 | 15A | Alarm system (taxi), auxiliary power sockets (glove box) - taxi, auxiliary power sockets(luggage compartmenty-taxi, auxiliary power sockets(two-way radio)- police, interior lamps, luggage compartment lamp |
| F48 | 20A | Auxiliary power sockets (police) |
| F49 | - |

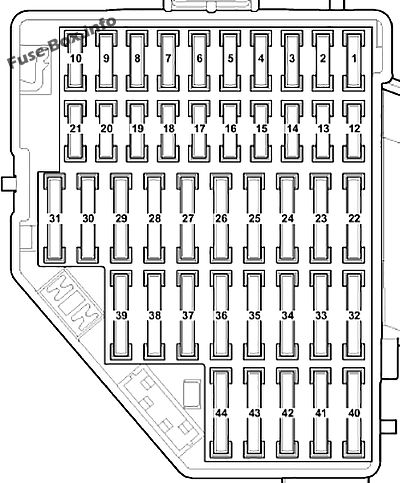

Панель приборов, правая
| № | Номинал, Ампер | Составная часть |
|---|---|---|
| F1 | - | |
| F2 | 5A | Ant Mock brake system (ABS), parking brake control module |
| F3 | 5A | Parking aid control module, navigation system |
| F4 | 5A | Cruise control |
| F5 | 10A | RH gas discharge headlamp |
| F6 | 5A | Transmission mode selection switch |
| F7 | 5A | Headlamp level control module |
| F8 | 5A | Управление двигателем |
| F9 | 10A | Supplementary restraint system (SRS) |
| F10 | 5A | Управление двигателем (BLF/BLR/B LY/AXX/B PY/B LX/BVX/BVY/BVZ/BWA) |
| F12 | 10A | Door function control module, left front |
| F13 | 10A | Parking aid control module |
| F14 | 10A | Assisted door closing control module relay |
| F15 | 5A | Отопитель/кондиционер (AC) |
| F16 | 5A | Transmission mode selection switch |
| F17 | 10A | Антиблокировочная тормозная система (АБС), parking brake control module |
| F18 | - | |
| F19 | - | |
| F20 | - | |
| F21 | - | |
| F22 | 30A | Accessories connector |
| F23 | 30A | Door function control module, left rear, door function control module, right rear |
| F24 | 30A | Assisted door closing control module, left rear |
| F25 | 30A | Assisted door closing control module, right rear |
| F26 | - | |
| F27 | 25A | Сиденья с подогревом |
| F28 | 15A | Управление двигателем |
| F29 | 30A | Модуль управления дверями водителя, door function control module, left front |
| F30 | 20A | Parking brake control module |
| F31 | 20A | Parking brake control module |
| F32 | - | |
| F33 | 20A | Accessories connector |
| F34 | 15A | Управление двигателем (AXX/BLF/BLR/BLX/BLY/BPY/BVX/BVY/BVZ/BWA) |
| F35 | 20A | Cigarette lighter |
| F36 | - | |
| F37 | - | |
| F38 | - | |
| F39 | 10A | Отопитель/кондиционер (AC), heated seats, heated wind screen waterjets, split charge relay |
| F40 | 5A | Crash control module (taxi/police) |
| F41 | 15A | Alarm system (taxi), auxiliary power sockets (glove box) - taxi, auxiliary power sockets(luggage compartment)-taxi, interior lamps-taxi, roof sign lamp-taxi, taximeter |
| F42 | 20A | Auxiliary power sockets(glove box}-taxi |
| F43 | 5A | Сигнализация (такси), розетки (полиция), розетки (бардачок) - такси, розетки (багажник) - такси |
| F44 | 20A | Сигнализация (такси), дополнительные розетки-такси, дополнительные розетки (полиция) |

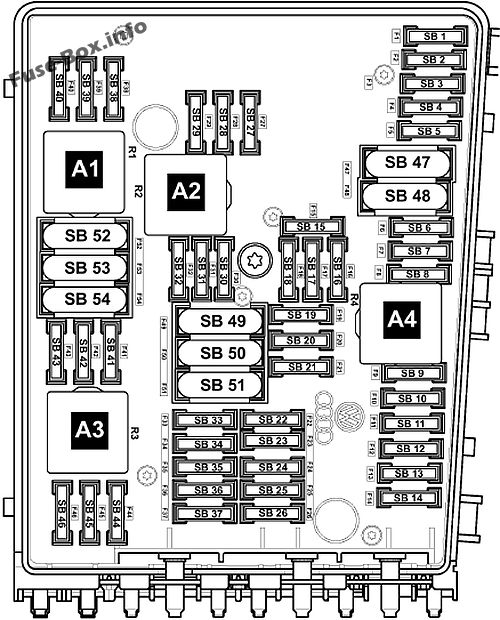

Моторный отсек, тип 1
| № | Номинал, Ампер | Составная часть |
|---|---|---|
| A1 | Реле главных цепей зажигания | |
| A2 | ||
| A3 | ||
| A4 | ||
| F1 | 5А/15А | Модуль управления коробкой передач (TCM) |
| F2 | 30A | Антиблокировочная тормозная система (АБС) |
| F3 | 20A | Многофункциональный модуль управления 2 |
| F4 | 5A | Многофункциональный модуль управления 1 |
| F5 | 20A | Horn |
| F6 | ||
| F7 | ||
| F8 | ||
| F9 | ||
| F10 | ||
| F11 | ||
| F12 | ||
| F13 | ||
| F14 | ||
| F15 | ||
| F16 | 15A | Блок управления функциями рулевой колонки |
| F17 | 10A | Модуль управления приборами |
| F18 | 30A | Выходной усилитель аудиоблока |
| F19 | 15A | Аудиосистема, навигационная система |
| F20 | 5A | Антенный модуль, телефон |
| F21 | ||
| F22 | 7,5A | Телематический модуль управления |
| F23 | 10A | Управление двигателем |
| F24 | 10A | Модуль управления шлюзом шины данных CAN |
| F25 | ||
| F26 | 10A | Управление двигателем |
| F27 | 10A | Управление двигателем-Дизель |
| F28 | 25А/30А | Управление двигателем |
| F29 | 10А/15А | Управление двигателем |
| F30 | 20A | Модуль управления дополнительным отопителем |
| F31 | 30A | Стеклоочистители |
| F32 | - | |
| F33 | - | |
| F34 | - | |
| F35 | - | |
| F36 | - | |
| F37 | - | |
| F38 | 10A | Модуль управления двигателем вентилятора охлаждающей жидкости, управление двигателем |
| F39 | 10A | Управление двигателем |
| F40 | 10А/15А | Управление двигателем |
| F41 | - | |
| F42 | - | |
| F43 | - | |
| F44 | - | |
| F45 | - | |
| F46 | - | |
| F47 | 40A | Левая фара, левый задний фонарь, многофункциональный блок управления 1, правый передний габаритный фонарь, правый задний фонарь |
| F48 | 40A | Левый габаритный фонарь, левый задний фонарь, многофункциональный блок управления 1, правая фара, правый задний фонарь |
| F49 | 50A | Многофункциональный модуль управления 1 |
| F50 | 60A | Раздельное реле заряда |
| F51 | - | |
| F52 | 60A | Обогрев заднего стекла |
| F53 | 50A | Блок предохранителей/реле 1 (F40-F42), блок предохранителей/реле 2 (F39), многофункциональный блок управления 1 |
| F54 | 50A | Модуль управления свечами накаливания |

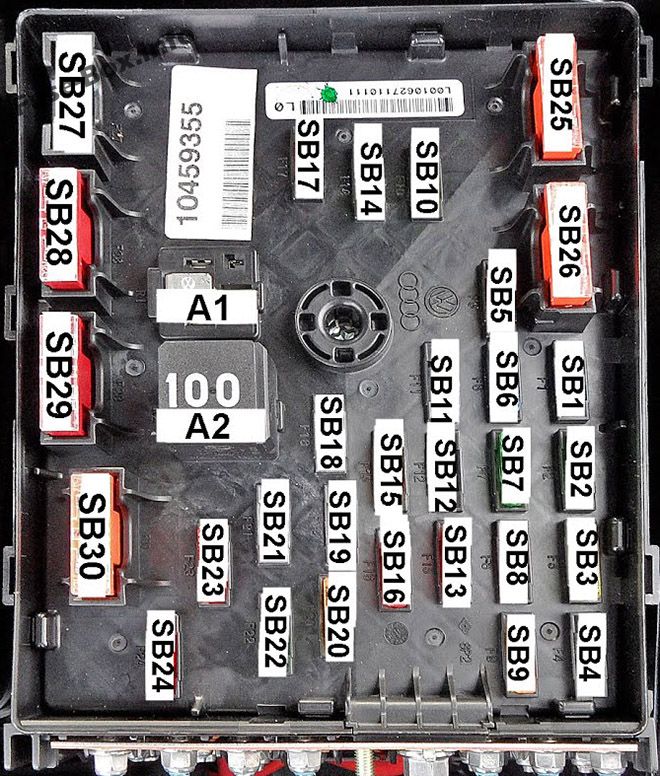

Моторный отсек, тип 2
| № | Номинал, Ампер | Составная часть |
|---|---|---|
| A1 | Реле насоса впрыска вторичного воздуха (AIR) | |
| A2 | Реле главных цепей зажигания | |
| F1 | 7,5A | Телематический модуль управления |
| F2 | 30A | Антиблокировочная тормозная система (АБС) |
| F3 | 20A | Многофункциональный модуль управления 1 |
| F4 | 20A | Многофункциональный модуль управления 2 |
| F5 | 5A | Многофункциональный модуль управления 1 |
| F6 | 5А/15А | Модуль управления коробкой передач (TCM) |
| F7 | 15A | Аудиосистема, навигационная система |
| F8 | - | |
| F9 | 15A | Блок управления функциями рулевой колонки |
| F10 | 20A | Управление двигателем |
| F11 | 5A | Модуль управления приборами |
| F12 | 5A | Модуль управления телефоном |
| F13 | 10A | Управление двигателем |
| F14 | 30A | Управление двигателем |
| F15 | 10A | Модуль управления шлюзом шины данных CAN |
| F16 | 10А/15А | Управление двигателем |
| F17 | - | |
| F18 | - | |
| F19 | 30A | Выходной усилитель аудиоблока |
| F20 | 5А/15А | Потенциометр положения сцепления управление двигателем |
| F21 | 20A | Модуль управления дополнительным отопителем |
| F22 | 30A | Стеклоочистители |
| F23 | 10A | Модуль управления двигателем вентилятора охлаждающей жидкости, управление двигателем |
| F24 | 10А/15А | Управление двигателем |
| F25 | 40A | Многофункциональный модуль управления 1 |
| F26 | 40A | Многофункциональный модуль управления 1 |
| F27 | 60A | Обогрев заднего стекла |
| F28 | 40A | Управление двигателем-бензин |
| F29 | 50A | Многофункциональный модуль управления 1 |
| F30 | 50A | Многофункциональный модуль управления 1 |

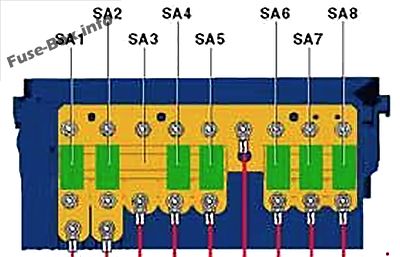

Блок предохранителей
| № | Номинал, Ампер | Составная часть |
|---|---|---|
| SA1 | 150A | Генератор |
| SA2 | 80A | Усилитель руля |
| SA3 | 50А/80А | Модуль управления электродвигателем вентилятора охлаждающей жидкости |
| SA4 | 100A | Блок предохранителей/реле 1 в приборной панели (F32-F37), блок предохранителей/реле в приборной панели 2 (F32-F37), блок предохранителей/реле в приборной панели 3 (F44/F46) |
| SA5 | 80A | Блок предохранителей/реле 2 приборной панели (F22-F27) |
| SA6 | 50A | Блок предохранителей/реле 1 приборной панели (F12-F17/F29-F31) |
| SA7 | 60A | Раздельное реле заряда |
| SA8 | 40A | Антиблокировочная тормозная система (АБС) |

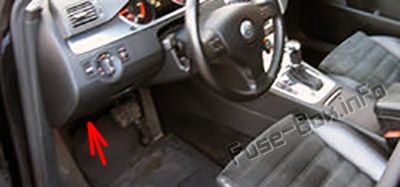

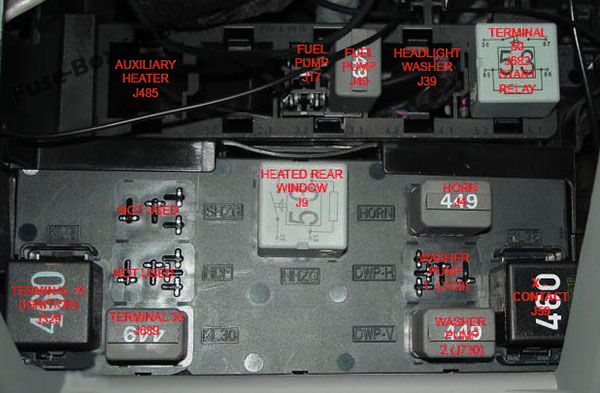

Блоки реле под приборной панелью со стороны водителя
