Предохранители и реле Volkswagen Passat B7 (2011-2015)
Схемы относятся к указанным годам и вариантам Volkswagen Passat B7 (2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Схема предохранителей Фольксваген Пассат Б7 2011-2015
Оглавление
Расположение блока предохранителей

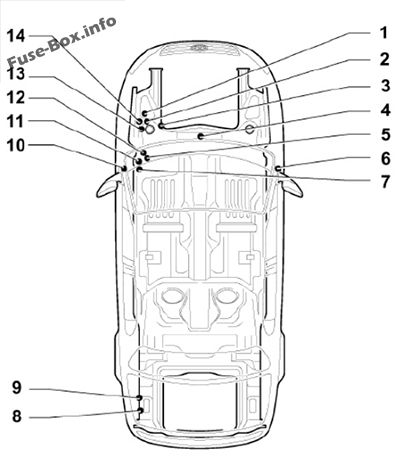

Расположение блока предохранителей
1 – Блок предохранителей (держатель предохранителей A -SA-);
2 – Держатель реле под блоком электроники;
3 – соединение клеммы 30;

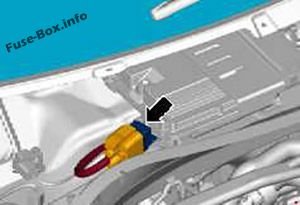

4 — реле обогрева лобового стекла;
В водоотводящем коробе рядом с блоком управления двигателем;
5 – предохранители слева под панелью приборов;
6 – Держатель предохранителей на правом краю панели приборов (Патрон предохранителей D -SD-);
7 – реле на блоке управления бортовой сетью;
8 – Предохранители в багажном отделении (держатель предохранителей F -SF-);
Над аккумуляторной батареей автомобиля за панелью с левой стороны багажного отделения находятся дополнительные предохранители.
9 – предохранитель 2 (30) -S205- (60 А);
10 – Держатель предохранителей на левом краю панели приборов (держатель предохранителей C -SC-);
11 – Блок реле 1 слева под панелью приборов;
12 – Блок реле 2 слева под панелью приборов;
13 – Держатель реле под блоком электроники;
14 – Блок предохранителей в моторном отсеке (блок предохранителей B -SB-)
2 – Держатель реле под блоком электроники;
3 – соединение клеммы 30;
4 — реле обогрева лобового стекла;
В водоотводящем коробе рядом с блоком управления двигателем;
5 – предохранители слева под панелью приборов;
6 – Держатель предохранителей на правом краю панели приборов (Патрон предохранителей D -SD-);
7 – реле на блоке управления бортовой сетью;
8 – Предохранители в багажном отделении (держатель предохранителей F -SF-);
Над аккумуляторной батареей автомобиля за панелью с левой стороны багажного отделения находятся дополнительные предохранители.
9 – предохранитель 2 (30) -S205- (60 А);
10 – Держатель предохранителей на левом краю панели приборов (держатель предохранителей C -SC-);
11 – Блок реле 1 слева под панелью приборов;
12 – Блок реле 2 слева под панелью приборов;
13 – Держатель реле под блоком электроники;
14 – Блок предохранителей в моторном отсеке (блок предохранителей B -SB-)

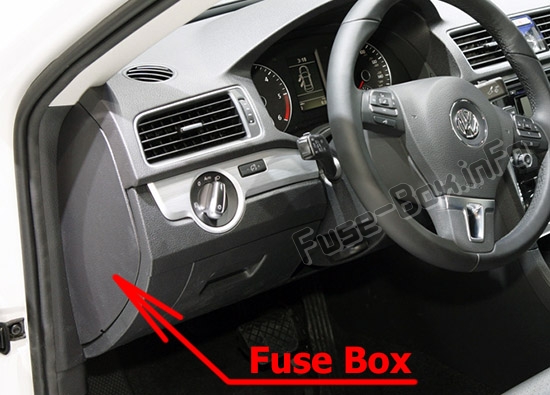

Блок предохранителей в левом боковом крае панели приборов
Блок предохранителей в левом боковом крае панели приборов
Расположение блока предохранителей

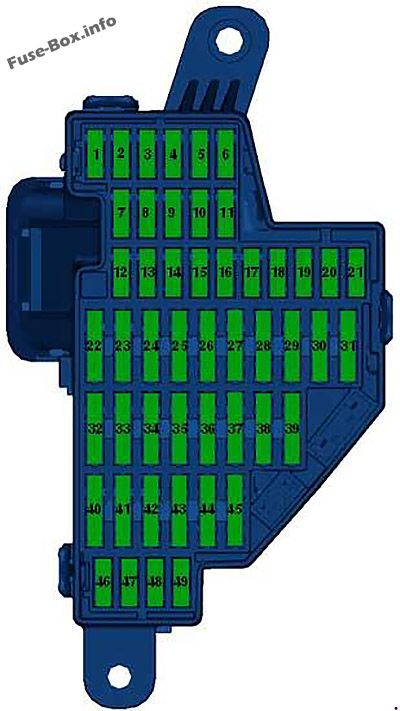

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 10 | Датчик высокого давления -G65- Датчик качества воздуха -G238- Датчик уровня и температуры масла -G266- Реле приточного вентилятора -J13- Преобразователь постоянного/переменного тока с розеткой, 12 В - 230 В -U13- Внутреннее зеркало с автоматическим затемнением -Y7- Выключатель обогрева заднего левого сиденья с регулятором -E128- Выключатель обогрева заднего правого сиденья с регулятором -E129- |
| 2 | 5 | Выключатель света -E1- Клавиша ACS и ESP -E256- Кнопка автоматического удержания -E540- Блок управления АБС -J104- Блок управления усилителем руля -J500- Блок управления электромеханического стояночного тормоза -J540- |
| 3 | 10 | Реле подачи тока -J16- Нагревательный элемент системы вентиляции картера -N79- Клапан 1 впрыска газа-N366- Клапан 2 впрыска газа -N367- Клапан подачи газа 3 -N368- Клапан впрыска газа 4 -N369- |
| 4 | 10 | Выключатель задней шторки -E149- Кнопка пуска/останова -E693- Электронный блок управления демпфированием -J250- Блок адаптивного круиз-контроля -J428- Блок управления системой помощи при парковке -J446- Блок управления детектора прицепа -J345- Блок управления системы помощи при парковке -J791- Передняя камера вспомогательных систем водителя -R242- Диагностический разъем -U31- |
| 5 | 10 | Регулятор корректора фар -E102- Исполнительный электродвигатель корректора левой фары -V48- Электродвигатель корректора правой фары -V49- Передняя левая фара (Только модели с правым рулем) -MX1- |
| 6 | 10 | Блок управления полного привода -J492- |
| 7 | 5 | Блок управления в комбинации приборов -J285- Диагностический интерфейс шины данных -J533- |
| 8 | 10 | Передняя правая фара -MX2- (Только модели с правым рулем) |
| 9 | 10 | Блок управления подушек безопасности -J234- Контрольная лампа отключения боковой подушки безопасности переднего пассажира -K145- |
| 10 | 10 | Расходомер воздуха -G70- Стабилизатор напряжения -J532- Блок управления топливного насоса -J538- Блок управления двигателем -J623- Реле питания клеммы 50 -J682- Реле 2 электропитания -J710- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 11 | 5 | Педальный выключатель предупредительного зуммера на стороне переднего пассажира -F349- (только для специальных автомобилей) |
| 12 | 20 | Центральный блок управления систем комфорта -J393- Блок управления двери переднего пассажира (только CC) -J387- Блок управления двери заднего пассажира (только CC) -J927- |
| 13 | 10 | Выключатель освещения -E1-Рычаг селектора -E313- Блок управления АБС -J 104- Контрольная лампа стояночного тормоза -K139- Диагностический разъем -U31- Блок управления АБС -J104- T38/15 |
| 14 | 10 | Приемно-передающий модуль 1 монитора салона -G303- Звуковой сигнал -H12- |
| 15 | 10 | Датчик дождя и света -G397- Реле обогрева заднего стекла -J9- Реле обогрева ветрового стекла -J47- Блок управления климат-контроля -J255- Блок управления климатической установки -J301- Блок управления камеры заднего вида -J772- Блок управления терминалами и запуском двигателя -J942- Приемник дистанционного управления вспомогательным жидкостным отопителем -R149- Блок управления системы контроля давления в шинах -J502- |
| 16 | 10 | Электронный замок зажигания -D9- Блок управления электронной блокировки рулевой колонки -J764- Блок управления терминалами и запуском двигателя -J942- |
| 17 | 15 | Блок управления двери водителя (только CC) -J386- Блок управления задней двери со стороны водителя (только CC) -J926- Не используется (с мая 2012 г.) |
| 18 | 3A | Блок управления бортовой сети -J519- Стабилизатор напряжения -J532- Блок управления двигателем -J623- Реле 2 электропитания -J710- |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | 10 | Блок управления задней шторкой -J262- |
| 22 | 20 | Блок управления электромеханического стояночного тормоза -J540- |
| 23 | 15 | Блок управления детектора прицепа -J345- Электронный блок управления демпфированием (только модели с правым рулем) -J250- |
| 24 | 20 | Блок управления электромеханического стояночного тормоза -J540- |
| 25 | 5 (Только модели с модулем экстренного вызова) 15 (Только модели с розеткой прицепа) 30 (только модели с правым рулем) | Кнопка вызова экстренной помощи -E276- Блок управления детектора прицепа -J345- Блок управления жалюзи люка (только модели с правым рулем) -J394- |
| 26 | 20 | Блок управления бортовой сети -J519- |
| 27 | 15 (Только модели с бензиновым двигателем) 20 (Только модели с дизельным двигателем) | Блок управления топливным насосом (только модели с бензиновым двигателем) -J538- Реле топливного насоса (Только модели с дизельным двигателем) -J17- Реле электрического топливного насоса 2 (Только модели с дизельным двигателем) -J49- |
| 28 | 30 | Блок управления двери водителя (только модели с левосторонним управлением) -J386- Блок управления задней двери со стороны водителя (только модели с левосторонним управлением) -J926- Блок управления двери переднего пассажира (только модели с правым рулем) -J387- Блок управления двери заднего пассажира (только модели с правым рулем) -J927- |
| 29 | 20 | Блок управления обогрева заднего сиденья -J786- |
| 30 | 20 (только салон) 30 (только поместье) | Блок управления регулировки сдвижного люка -J245- |
| 31 | 30 | Преобразователь постоянного/переменного тока с розеткой, 12 В-230 В -U13- |
| 32 | 30 | Реле обогрева заднего стекла -J9- |
| 33 | 30 | Реле омывателя фар -J39- |
| 34 | 25 | Блок управления обогрева передних сидений -J774- |
| 35 | 15 (только модели с правым рулем) | Блок управления крышки багажника (только модели с правым рулем) -J605- Переключатель регулировки поясничной опоры сиденья водителя (Только модели с левосторонним управлением) -E176- (с мая 2012 г.) |
| 36 | 15 | Переключатель регулировки поясничной опоры сиденья водителя -E176- Реле питания прицепа -J941- (с мая 2012 г.) |
| 37 | 20 (только модели с левым рулем) 30 (только модели с правым рулем) | Блок управления детектора прицепа (только для моделей с левосторонним управлением) -J345- Блок управления 2 крышки багажника (только модели с правым рулем) -J756- |
| 38 | 40 (Только модели с дополнительным обогревом) | Реле приточного вентилятора (только модели с Climatic) -J13- Блок управления приточного вентилятора (только модели с Climatronic) -J126- |
| 39 | 5 | Рычаг селектора -E313- Выключатель фонарей заднего хода -F4- Блок мехатроника коробки передач с двойным сцеплением -J743- |
| 40 | 20 | Блок управления бортовой сети -J519- Электродвигатель стеклоочистителя заднего стекла -V12- Насос омывателя ветрового и заднего стекол -V59- |
| 41 | 20 | Блок управления бортовой сети -J519- Прикуриватель -U1- Задний прикуриватель -U9- |
| 42 | 15 | Розетка 12 В -U5- |
| 43 | 20 | Блок управления дополнительного отопителя -J364- (только модели со второй аккумуляторной батареей) |
| 44 | 30 | Блок управления двери водителя (только модели с правым рулем) -J386- Блок управления задней двери со стороны водителя (только модели с правым рулем) -J926- Блок управления двери переднего пассажира (только модели с левосторонним управлением) -J387- Блок управления двери заднего пассажира (только модели с левосторонним управлением) -J927- |
| 45 | 20 | Реле работы дополнительного отопителя -J485- (только модели со второй аккумуляторной батареей) |
| 46 | - | Не используется |
| 47 | 5 (Только модели с системой старт/стоп) | Аналоговые часы -Y- ТВ-тюнер -R78- Блок управления электроники мобильного телефона -J412- Блок управления навигационной системы (Только модели с оборудованием для Кореи) -J856- |
| 48 | 5 | Блок управления в комбинации приборов -J285- (только модели с системой старт/стоп) |
| 49 | - | Не используется |
Блок предохранителей в правом боковом крае панели приборов
Блок предохранителей в правом боковом крае панели приборов

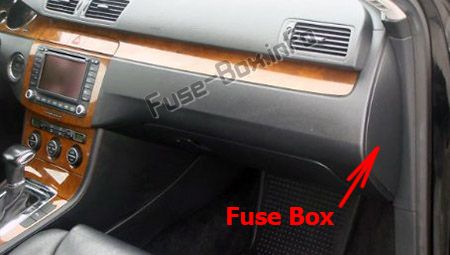

Расположение блока предохранителей

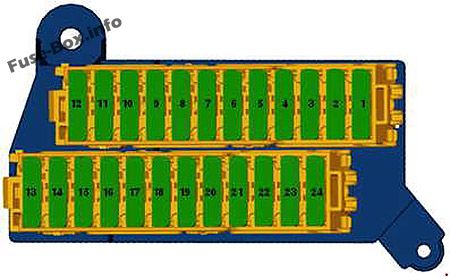

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 30 15 (только модели с правым рулем) | Блок управления крышки багажника (только универсал) (модели с левосторонним управлением) -J605- Блок управления детектора прицепа (только модели с правым рулем) -J345- |
| 2 | 30 20 (только модели с правым рулем) | Блок управления 2 крышки багажника (только универсал (модели с левосторонним управлением)) -J756- Блок управления детектора прицепа (только модели с правым рулем) -J345- |
| 3 | 30 15 (только модели с правым рулем) | Блок управления шторкой люка (только универсал (модели с левосторонним управлением)) -J394- Блок управления детектора прицепа (только модели с правым рулем) -J345- |
| 4 | 15 | Электронный блок управления демпфированием -J250- Не используется (только модели с правым рулем) |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | - | Не используется |
| 10 | - | Не используется |
| 11 | - | Не используется |
| 12 | - | Не используется |
| 13 | Спецтехника | |
| 14 | Спецтехника | |
| 15 | Спецтехника | |
| 16 | Зарядная станция для портативной рации -U24- Зарядная станция 2 для портативной рации -U28- Зарядная станция 2 для фонарика -U29- | |
| 17 | Спецтехника | |
| 18 | Спецтехника | |
| 19 | Спецтехника | |
| 20 | Спецтехника | |
| 21 | Спецтехника | |
| 22 | Спецтехника | |
| 23 | Спецтехника | |
| 24 | Спецтехника |
Предохранители слева под приборной панелью
Предохранители слева под приборной панелью
Расположение блока предохранителей

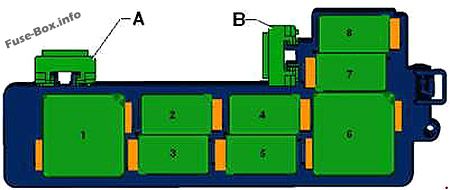

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| A | - | Не назначен |
| B | - | Плавкий предохранитель 1 регулировки сиденья водителя -S44- |
| Реле | ||
| 1 | Реле приточного вентилятора -J13- (Climatic с автономным отопителем) | |
| 2 | Реле работы дополнительного отопителя -J485- (Climatic с автономным отопителем) | |
| 3 | Реле работы дополнительного отопителя -J485- (Дизельный двигатель с автономным отопителем) | |
| 4 | Не используется | |
| 5 | Реле непрерывной циркуляции охлаждающей жидкости -J151- (только 1,8 л / 2,0 л TFSI) Реле подачи тока -J17- | |
| 6 | Реле питания клеммы 50 -J682- (не для а/м с системой старт/стоп) | |
| 7 | Реле электропитания 2 -J710- (не для а/м с системой старт/стоп) | |
| 8 | Реле электропитания 2 -J710- (не для а/м с системой старт/стоп) |

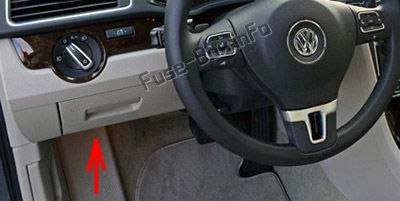

Блок реле 1 слева под приборной панелью
Блок реле 1 слева под приборной панелью
| № | Функция/компонент |
|---|---|
| 1 | Вакантно |
| 2 | Вакантно |
| 3 | Вакантно |
| 4 | Вакантно |
| 5 | Вакантно |
| 6 | Вакантно |
| 7 | Реле цепи зарядки второго аккумулятора -J713- (100) |
| 8 | Вакантно |
Блок реле 2 слева под приборной панелью
Блок реле 2 слева под приборной панелью
| № | Функция/компонент |
|---|---|
| 1 | Реле обогрева заднего стекла -J9- (645) |
| 2 | Реле питания клеммы 15 -J329- (645) |
| 3 | Реле двухтонального звукового сигнала -J4- (646) Реле омывателя фар -J39- (646) |
| 4 | Реле питания прицепа -J941- (с мая 2012 г.) Не используется |
| 5 | Реле разгрузки контактов X -J59- (644) |
Блок предохранителей
Блок предохранителей

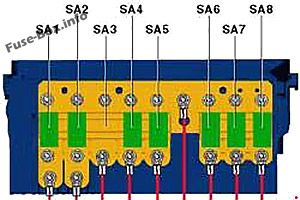

Тип 1
| № | A | Функция/компонент |
|---|---|---|
| SA1 | 150/180 | Генератор -С- |
| SA2 | 80 | Электромеханический двигатель усилителя рулевого управления -V187- |
| SA3 | 50 | Блок управления вентилятором радиатора -J293- |
| SA4 | 60 | Предохранитель 12 в блоке предохранителей C -SC12- к предохранителю 17 в блоке предохранителей C -SC17- Предохранитель 22 в блоке предохранителей C -SC22- к предохранителю 27 в блоке предохранителей C -SC27- Предохранитель 28 в блоке предохранителей C -SC28- Предохранитель 44 в блоке предохранителей C -SC44- Предохранитель 46 в блоке предохранителей C -SC46- |
| SA5 | 80 | Предохранитель 29 в блоке предохранителей C -SC29- к предохранителю 31 в блоке предохранителей C -SC31- |
| SA6 | 70 | Предохранитель 32 в блоке предохранителей C -SC32- к предохранителю 37 в блоке предохранителей C -SC37- |
| SA7 | 60 | Реле цепи зарядки второго аккумулятора -J713- Реле высокой тепловой мощности -J360- Предохранитель 38 в блоке предохранителей C -SC38- Предохранитель 43 в блоке предохранителей C -SC43- Предохранитель 45 в блоке предохранителей C -SC45- |
| SA8 | 40 | Блок управления АБС -J104- |

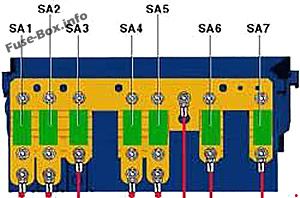

Тип 2
| N9 | A | Функция/компонент |
|---|---|---|
| SA1 | 150/180 | Генератор -С- |
| SA2 | 80 | Электромеханический двигатель усилителя рулевого управления -V187- |
| SA3 | 60 | Предохранитель 32 в блоке предохранителей C -SC32- к предохранителю 37 в блоке предохранителей C -SC37- |
| SA4 | 50 | Блок управления вентилятором радиатора -J293- |
| SA5 | - | Не используется |
| SA6 | 80 | Предохранитель 29 в блоке предохранителей C -SC29- к предохранителю 31 в блоке предохранителей C -SC31- |
| SA7 | 40 | Блок управления АБС -J104- |

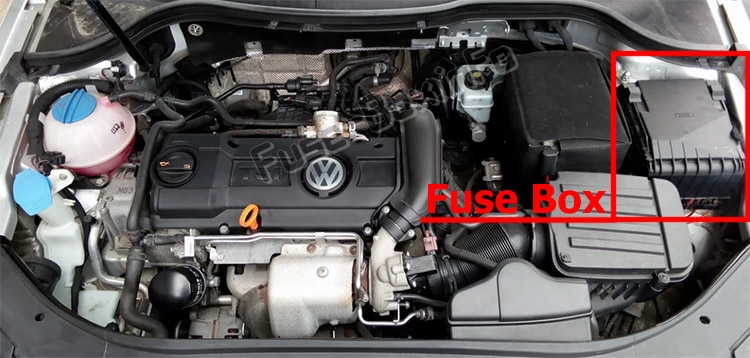

Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схема блока предохранителей (тип 1)
| № | Amp | Функция/компонент |
|---|---|---|
| SB1 | 15 | Блок мехатроника коробки передач с двойным сцеплением (только для моделей, работающих на природном газе) (только для автомобилей, работающих на этаноле) -J743- (с мая 2012 г.) |
| SB2 | 30 | Блок управления АБС -J104- |
| SB3 | 20 | Тройной гудок -H2- Басовый рожок -H7- Реле двухтонального звукового сигнала -J4- |
| SB4 | 20 | Блок управления детектора прицепа -J345- |
| SB5 | 5 | Блок управления контроля аккумуляторной батареи -J367- Блок управления бортовой сети -J519- |
| SB6 | 15/40 | Блок мехатроника коробки передач с двойным сцеплением (Только модели с дизельными двигателями) (Только для бензиновых двигателей с наддувом) -J743- Реле малой тепловой мощности (только для моделей, работающих на газе) (только для бензиновых двигателей без наддува) -J359- |
| SB7 | 15 (Только модели с радио), (Только модели с системой старт/стоп) 20 (Только модели с навигационной системой), (Только модели с системой старт/стоп) 30 (Только модели с системой старт/стоп) | Радио -R- Блок управления с дисплеем для радио и навигации -J503- Стабилизатор напряжения (только модели с системой старт/стоп) -J532- |
| SB8 | 30 | Блок мехатроника коробки передач с двойным сцеплением -J743- |
| SB9 | 5 | Блок управления электроникой рулевой колонки -J527- |
| SB10 | 20 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N 127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- |
| SB11 | 5 | Блок управления в комбинации приборов -J285- |
| SB12 | 5 | ТВ-тюнер -R78- Блок управления электроники мобильного телефона -J412- Аналоговые часы -Y- Блок управления навигационной системы (Только модели с оборудованием для Кореи) -J856- |
| SB13 | 10 | Реле электропитания Motronic -J271- Реле питания клеммы 30 -J317- Блок управления двигателем -J623- |
| SB14 | 25 (Только модели с бензиновым двигателем) 30 (Только модели с дизельными двигателями) | Блок управления двигателем -j623- Блок управления двигателем -j623- |
| SB15 | 5 | Диагностический интерфейс шины данных -J533- |
| SB16 | 10/15 | Электромагнитный клапан ограничения давления наддува (только модели с дизельными двигателями) -N75- Переключающий клапан охладителя системы рециркуляции ОГ -N345- Магнитная муфта нагнетателя (Только модели с бензиновым двигателем) -N421- Реле постоянной циркуляции охлаждающей жидкости (Только модели с бензиновым двигателем) -J151- Насос постоянной циркуляции охлаждающей жидкости (только модели с бензиновым двигателем) -V51- Циркуляционный насос 2 охлаждающей жидкости -V178- |
| SB17 | 10 40 (Только модели с дополнительным воздушным отопителем) | Клапан регулировки давления топлива -N276- Запорный клапан топливного бака 1-N361- Запорный клапан 2 топливного бака -N362- Запорный клапан 3 топливного бака -N363- Циркуляционный насос охлаждающей жидкости -V50- Реле малой тепловой мощности (только модели с дополнительным воздушным отопителем) -J359- |
| SB18 | 10 (Только модели без системы дозирования восстановителя) 30 (Только модели с системой дозирования восстановителя) | Датчик качества топлива -G446- Клапан высокого давления для газового режима -N372- |
| SB19 | 30 | Усилитель -R12- Блок управления спецавтомобиля (только для спецавтомобилей) -J608- |
| SB20 | 5 15 (только для моделей, работающих на сжатом природном газе), (только для автомобилей, работающих на этаноле) | Выключатель стоп-сигналов -F- Датчик положения сцепления -G476- Реле малой тепловой мощности -J359- Реле высокой тепловой мощности -J360- Реле питания компонентов двигателя -J757- Клапан регулировки давления топлива -N276- |
| SB21 | 20 | Блок управления дополнительного отопителя -J364- |
| SB22 | 30 | Блок управления электродвигателя стеклоочистителя -J400- |
| SB23 | 10 | Выключатель стоп-сигналов -F- Расходомер воздуха -G70- Датчик положения сцепления -G476- Реле топливного насоса -J17- Блок управления автоматического периода накаливания -J179- Блок управления вентилятором радиатора -J293- Реле дополнительного насоса охлаждающей жидкости -J496- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан угольного фильтра 1-N80- Клапан управления распределительным валом 1-N205- Клапан рециркуляции воздуха турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан регулировки давления масла -N428- |
| SB24 | 10 (Только модели с дизельными двигателями), (Только модели без системы дозирования восстановителя) 15 | Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 1 после катализатора -Z29- Блок управления датчика NOx 2 (только модели с системой дозирования восстановителя) -J881- |
| SB25 | 40 | Блок управления бортовой сети -J519- |
| SB26 | 40 | Блок управления бортовой сети -J519- |
| SB27 | 60 | Реле обогрева ветрового стекла -J47- |
| SB28 | 50 | Блок автоматического управления периодом накаливания (только модели с дизельными двигателями) -J179- |
| SB29 | 50 | Предохранитель 38 в блоке предохранителей C (только модели с системой кондиционирования воздуха/Climatronic) -SC38- Предохранитель 40 в блоке предохранителей C -SC40- к предохранителю 42 в блоке предохранителей C -SC42 -X- Реле размыкания контактов -J59- |
| SB30 | 40 | Реле питания клеммы 15 -J329- Предохранитель 1 в блоке предохранителей C -SCI- к предохранителю 11 в блоке предохранителей C -SC11- Предохранитель 20 в блоке предохранителей C -SC20- Предохранитель 21 в блоке предохранителей C -SC21- Предохранитель 39 в блоке предохранителей C -SC39- Предохранитель 18 в блоке предохранителей C (только модели с системой старт/стоп) -SC18- |
| Реле | ||
| A1 | Реле питания компонентов двигателя -J757- | |
| A2 | Реле питания клеммы 30 -J317- (дизельный двигатель) Реле электропитания Motronic -J271- (бензиновый двигатель) |

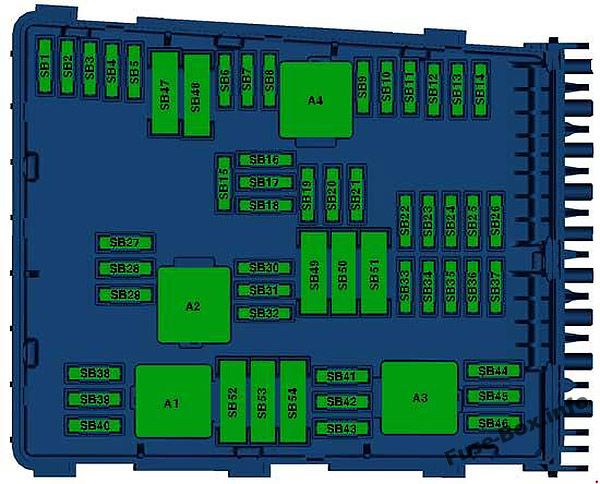

Схема блока предохранителей (тип 2)
| № | Amp | Функция/компонент |
|---|---|---|
| SB1 | 5 (Только модели с автоматической коробкой передач) 10 (Только модели с коробкой передач с двойным сцеплением) | Блок управления автоматической коробки передач -J217- Блок мехатроника коробки передач с двойным сцеплением -J743- |
| SB2 | 30 | Блок управления АБС -J104- |
| SB3 | 15 | Блок управления детектора прицепа -J345- |
| SB4 | - | Не используется |
| SB5 | 20 | Тройной гудок -H2- Басовый рожок -H7- Реле двухтонального звукового сигнала -J4- |
| SB6 | 20 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N 127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- |
| SB7 | 15 | Клапан регулировки давления топлива -N276- |
| SB8 | 5 (Только для стран с жарким климатом) 10 | Выключатель стоп-сигналов -F- Реле постоянной циркуляции охлаждающей жидкости -J151- Блок управления вентилятором радиатора -J293- Электромагнитный клапан 1 угольного фильтра -N80- Клапан 1 управления распределительным валом -N205- Клапан 1 регулировки фаз газораспределения -N318- |
| SB9 | 5 | Реле циркуляционного насоса -J160- |
| SB10 | 10 | Нагреватель лямбда-зонда 1 после катализатора -Z29- Нагреватель лямбда-зонда 2 после катализатора -Z30- |
| SB11 | 25 30 (Только для стран с жарким климатом) | Блок управления двигателем -J623- |
| SB12 | 10 (Только для стран с жарким климатом) 20 | Нагреватель лямбда-зонда -Z19- Нагреватель лямбда-зонда 2 -Z28- |
| SB13 | - | Не используется |
| SB14 | - | Не используется |
| SB15 | 10 | Продолжительный насос циркуляции охлаждающей жидкости -V51- |
| SB16 | 5 | Блок управления электроникой рулевой колонки -J527- |
| SB17 | 5 | Блок управления в комбинации приборов -J285- |
| SB18 | 30 | Усилитель -R12- |
| SB19 | 15 (Только модели с радио), (Только модели с системой старт/стоп) 20 (Только модели с навигационной системой), (Только модели с системой старт/стоп) 30 (Только модели с системой старт/стоп) | Радио -R- Блок управления с дисплеем для радио и навигации -J503- Стабилизатор напряжения (только модели с системой старт/стоп) -J532- |
| SB20 | 5 | Аналоговые часы -Y- ТВ-тюнер -R78- Блок управления электроники мобильного телефона -J412- Блок управления навигационной системы -J856- (Только модели с оборудованием для Кореи) |
| SB21 | - | Не используется |
| SB22 | - | Не используется |
| SB23 | - | Не используется |
| SB24 | 5 | Диагностический интерфейс шины данных -J533- |
| SB25 | - | Не используется |
| SB26 | 10 | Реле электропитания Motronic -J271- Блок управления двигателем -J623- |
| SB27 | - | Не используется |
| SB28 | - | Не используется |
| SB29 | - | Не используется |
| SB30 | 20 | Блок управления дополнительного отопителя -J364- |
| SB31 | 30 | Блок управления электродвигателя стеклоочистителя -J400- |
| SB32 | - | Не используется |
| SB33 | - | Не используется |
| SB34 | - | Не используется |
| SB35 | 20 40 (Только для стран с жарким климатом) | Реле работы дополнительного отопителя -J485- Реле малой тепловой мощности (Только для стран с жарким климатом) -J359- |
| SB36 | - | Не используется |
| SB37 | - | Не используется |
| SB38 | - | Не используется |
| SB39 | - | Не используется |
| SB40 | - | Не используется |
| SB41 | - | Не используется |
| SB42 | - | Не используется |
| SB43 | - | Не используется |
| SB44 | - | Не используется |
| SB45 | - | Не используется |
| SB46 | - | Не используется |
| SB47 | 40 | Блок управления бортовой сети -J519- |
| SB48 | 40 | Блок управления бортовой сети -J519- |
| SB49 | 50 | Реле питания клеммы 15 -J329- Предохранитель 6 в блоке предохранителей C -SC6- к предохранителю 11 в блоке предохранителей C -SC11- Предохранитель 20 в блоке предохранителей C -SC20- Предохранитель 21 в блоке предохранителей C -SC21- Предохранитель 39 в блоке предохранителей C -SC39- Предохранитель 18 в блоке предохранителей C (только модели с системой старт/стоп) -SC18- |
| SB50 | - | Не используется |
| SB51 | 60 | Реле высокой тепловой мощности -J360- (Только для стран с жарким климатом) |
| SB52 | 60 | Реле обогрева ветрового стекла -J47- |
| SB53 | 50 | Реле разгрузки контактов X -J59- |
| SB54 | 50 | Блок управления автоматической системой накаливания -J179- (Только для стран с жарким климатом) |
| Реле | ||
| A1 | Токовая перемычка Реле запорной газовой арматуры -J908- | |
| A2 | Реле постоянной циркуляции охлаждающей жидкости -J151- (100) | |
| A3 | Вакантно | |
| A4 | Главное реле -J271- (100) |
Держатель реле под блоком электроники
| № | Функция/компонент |
|---|---|
| 1 | Реле стартера 1 -J906- (643) - Только для а/м с системой старт/стоп |
| 2 | Блок управления автоматического периода накаливания -J179- (457) |
| 3 | Вакантно |
| 4 | Реле малой тепловой мощности -J359- (53) |
| 5 | Реле высокой тепловой мощности -J360- (100) |
| 6 | Реле стартера 2 -J907- (489) - Только для а/м с системой старт/стоп |
Реле обогрева лобового стекла
В водоотводящем коробе рядом с блоком управления двигателем.

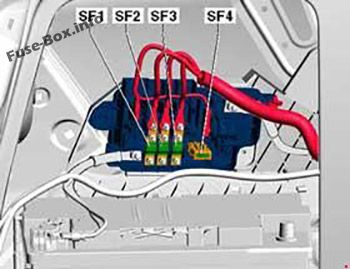

Предохранители в багажнике
Предохранители в багажнике
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 30 | Левый держатель предохранителя (SC12 - SC 17, SC27, SC29 - SC31, SC44) |
| 2 | 80 | Предохранители в E-box (SB16 - SB26, SB49, SB50) |
| 3 | 125 | Блок питания |
| 4 | 5 | Блок управления бортовой сети -J519- Блок управления контроля аккумуляторной батареи -J367- |
