Предохранители и реле Volkswagen Phaeton (2003-2008)
Схемы относятся к указанным годам и вариантам Volkswagen Phaeton (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Volkswagen Phaeton 2003-2008 гг.
Оглавление

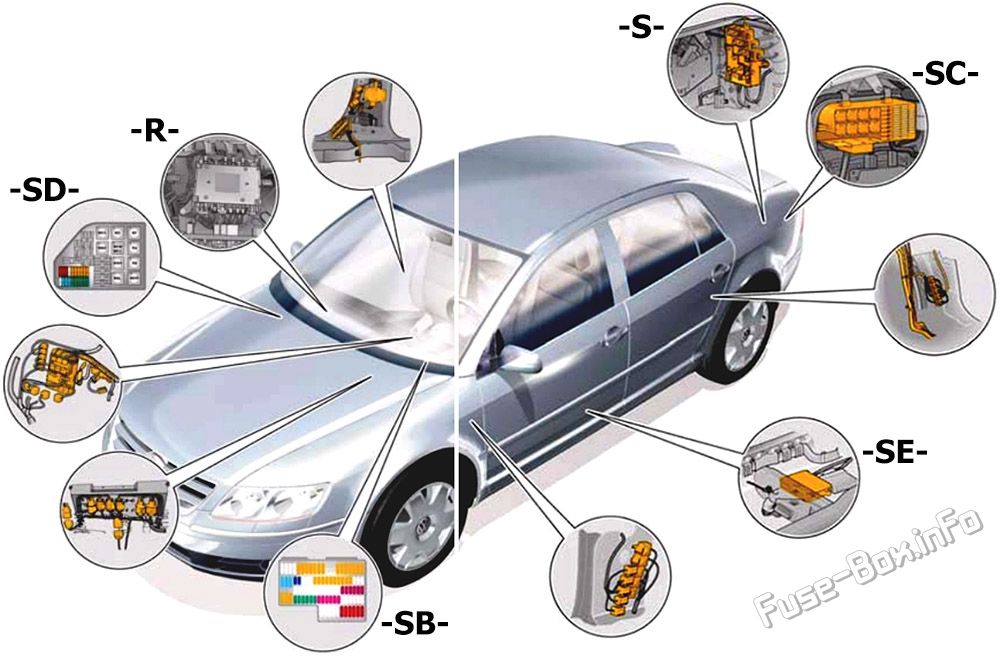

Расположение блока предохранителей
Расположение блока предохранителей
- «С» – Блок главного предохранителя;
Главный блок предохранителей расположен с левой стороны багажника. - «СБ» – Блок предохранителей под панелью приборов слева;
Находится в салоне, слева под приборной панелью. - «СК» – Блок электроники в багажнике слева;
Он расположен с левой стороны багажника. - «СД» – Блок электроники в правой водоотводящей камере;
Он расположен перед отсеком воздухозаборника (под капотом). - «ЮВ» — Блок термопредохранителей в пространстве для ног слева спереди;
- "Р" – Панель реле в пространстве для ног справа спереди.
Схемы блока предохранителей
Схемы блока предохранителей

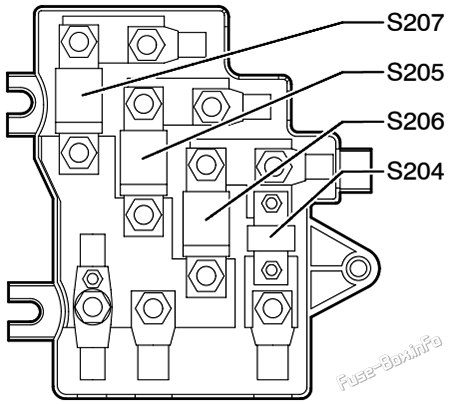

Главный блок предохранителей (-S-)
| № | Amps | Функция/компонент |
|---|---|---|
| 1 | 100 А | Преобразователь напряжения обогрева ветрового стекла |
| 2 | 150 А | Соединение проводов 3 для клеммы 30; Термопредохранители: SE1, SE2, SE3, SE4, SE5, SE6, SE7; Предохранители: SB5, SB7 до SB18, SB27 до SB36, SD11, SD23, SD24, SD26, Клемма питания 15 (B+) Реле Реле питания 1 (клемма 75) |
| 3 | 300 А | Предохранители: SC3, SC6, SC8 до SC16, SC23 до SC27, SC41 до SC47 Генератор (GEN) |
| 4 | - | Не используется |

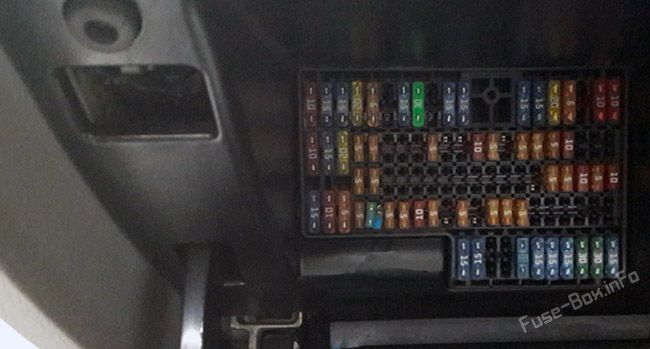

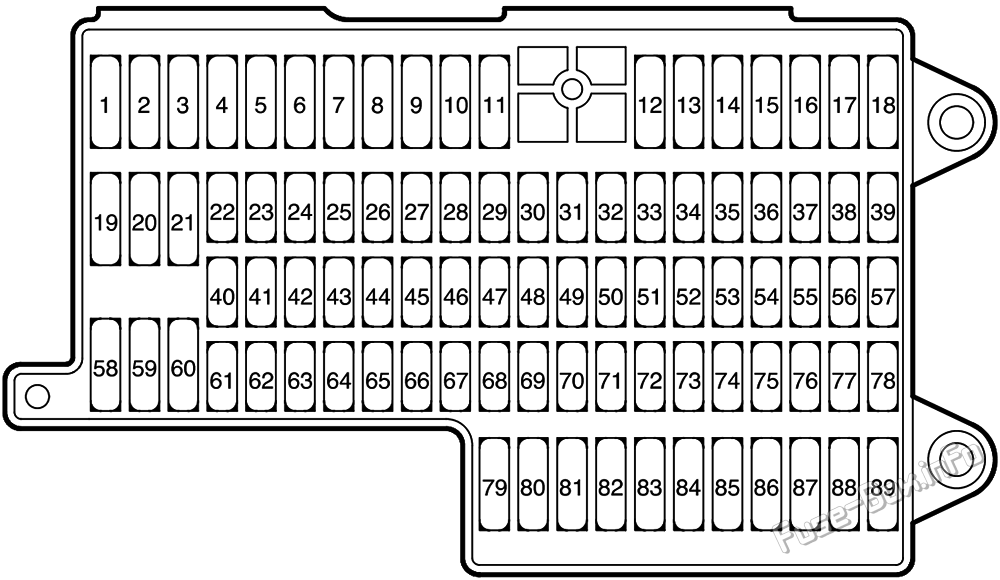

Блок предохранителей под панелью приборов (-SB-)
| № | Amps | Составная часть |
|---|---|---|
| 1 | 10 A | Реле обогрева парковочного положения стеклоочистителя Нагреватель левой форсунки омывателя Нагреватель правой форсунки омывателя |
| 2 | 20 А / 15 А | Модуль управления дверью со стороны водителя Модуль управления закрыванием дверей Модуль управления задней левой дверью |
| 3 | 20 А / 15 А | Модуль управления дверью со стороны пассажира Модуль управления закрыванием дверей Блок управления задней правой дверью |
| 4 | 20 A | SC18 — Предохранитель 18 (в держателе предохранителя) SC19 — Предохранитель 19 (в держателе предохранителя) SC20 — Предохранитель 20 (в держателе предохранителя) |
| 5 | 5 A | Модуль управления электроникой крыши |
| 6 | - | - |
| 7 | 15 A | - |
| 8 | 25 A | Модуль управления ABS (с EDL) Реле электромагнитного клапана ABS |
| 9 | 5 A | - |
| 10 | 15 A | Модуль управления электрической системой автомобиля Левый передний указатель поворота Левый стояночный свет |
| 11 | 15 A | Модуль управления электрической системой автомобиля Правый передний указатель поворота Правый стояночный свет |
| 12 | 15 A | Модуль управления электрической системой автомобиля Модуль управления корректором левой фары Левая фара ближнего света Левая ксеноновая лампа Модуль управления дальним светом Левая фара дальнего света |
| 13 | 15 A | Модуль управления электрической системой автомобиля Блок управления корректором правой фары Правая фара ближнего света Модуль управления дальним светом правой ксеноновой лампы Правая фара дальнего света |
| 14 | 20 A | Модуль управления электрической системой автомобиля Сигнальный гудок/двухтональный гудок |
| 15 | 5 A | Выключатель стоп-сигнала Модуль управления задней крышкой Модуль управления двигателем (ECM) Модуль управления датчиком буксировки Модуль управления ABS (с EDL) |
| 16 | 20 A | Модуль управления отопителем |
| 17 | 10 A | Модуль управления передним информационным дисплеем Антенный усилитель |
| 18 | 10 A | Модуль управления электронными системами рулевой колонки |
| 19 | 10 A | Модуль управления доступом/запуском |
| 20 | - | - |
| 21 | - | - |
| 22 | 5 A | Модуль управления двигателем (ECM) (код двигателя BAP) Модуль управления двигателем (ECM) 2 (код двигателя BAP) Модуль управления двигателем (ECM) Motronic (код двигателя BGJ) |
| 23 | 5 A | Модуль управления с блоком индикации в приборной панели |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | 5 A | Модуль управления с блоком индикации в приборной панели Разъем канала передачи данных (DLC) Реле натяжителя ремня безопасности |
| 28 | 5 A | Телефон/телематический модуль управления |
| 29 | 5 A | Вспомогательное водяное отопление РЧ-приемник (где применимо) |
| 30 | 10 A | Модуль управления климат-контролем Насос охлаждающей жидкости Левый клапан регулирования тепла Правый клапан регулирования тепла |
| 31 | 5 A | Аналоговые часы/модуль управления Панель управления задним информационным дисплеем |
| 32 | - | - |
| 33 | 5 A | Модуль управления навигацией с CD-механизмом |
| 34 | 5 A | Будильник |
| 35 | 5 A | Модуль управления электрической системой автомобиля |
| 36 | 10 A | Модуль управления электрической системой автомобиля |
| 37 | 5 A | Телефон/телематический модуль управления |
| 38 | - | - |
| 39 | - | - |
| 40 | 5 A | Модуль управления электрической системой автомобиля |
| 41 | 5 A | Модуль управления доступом/запуском |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| 48 | - | - |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | 5 A | Реле натяжителя ремня безопасности |
| 53 | 5 A | Переключатель педали тормоза (круиз-контроль) Датчик температуры впускного воздуха (IAT) (код двигателя BGJ) Датчик массового расхода воздуха (MAF) (код двигателя BGJ) Датчик массового расхода воздуха (MAF) 2 (код двигателя BGJ) Реле усилителя тормозов |
| 54 | 5 A | Модуль управления с блоком индикации в приборной панели |
| 55 | 10 A | Модуль управления подушками безопасности Модуль управления двигателем (ECM) (код двигателя BAP) Модуль управления двигателем (ECM) 2 (код двигателя BAP) Модуль управления двигателем (ECM) Motronic (код двигателя BGJ) |
| 56 | 5 A | Термодатчик уровня масла |
| 57 | - | - |
| 58 | 15 A | Левая передняя противотуманная фара Правая передняя противотуманная фара |
| 59 | 10 A | Система принудительной вентиляции картера (PCV) Нагревательный элемент (где применимо) |
| 60 | 15 А / 5 А | Кнопка левого переднего воздуховыпускного отверстия Левая передняя (центральная) кнопка выхода воздуха Правая передняя (центральная) кнопка выхода воздуха Кнопка выхода воздуха спереди справа Кнопка перепада температуры в пространстве для ног/кабине Кнопка выпуска воздуха на левой задней центральной консоли Кнопка воздуховыпускного отверстия на правой задней центральной консоли |
| 61 | 5 A | Модуль управления ABS (с EDL) |
| 62 | - | - |
| 63 | 5 A | Модуль управления электрической системой автомобиля Выключатель Модуль управления корректором левой фары Блок управления корректором правой фары Телефон/телематический модуль управления Модуль управления усилителем тормозов Левый датчик регулировки расстояния Датчик правильного расстояния Модуль управления дистанционным регулированием |
| 64 | 5 A | Модуль управления электронными системами рулевой колонки |
| 65 | 10 A | Рециркуляционный насос |
| 66 | 5 A | Модуль управления шторкой заднего стекла Клапан регулятора компрессора кондиционера Модуль управления климат-контролем |
| 67 | 10 A | Типтроник Переключатель Переключатель блокировки рычага селектора в парковочном положении Многофункциональный переключатель диапазона передачи (TR) Модуль управления коробкой передач (TCM) Кнопка ASR/ESP |
| 68 | 5 A | Соленоид блокировки переключения передач |
| 69 | - | - |
| 70 | 5 A | Модуль управления сервотроником |
| 71 | 10 А / 5 А | Модуль управления подогревом сиденья водителя Модуль управления подогревом сиденья пассажира |
| 72 | 5 A | Датчик качества воздуха |
| 73 | - | - |
| 74 | - | - |
| 75 | - | - |
| 76 | - | - |
| 77 | - | - |
| 78 | 5 A | Переключатель педали тормоза (круиз-контроль) (где применимо) |
| 79 | 15 A | Розетка 12В -2- (в центральной консоли), спереди |
| 80 | 15 A | Розетка 12В -3- (в центральной консоли сзади) |
| 81 | 30 A | Модуль управления люком с электроприводом |
| 82 | - | - |
| 83 | 20 A | Модуль управления цифровой звуковой системой |
| 84 | 15 A | Зажигалка |
| 85 | 15 A | Левый задний прикуриватель |
| 86 | 15 A | Правый задний прикуриватель |
| 87 | 30 А / 15 А | Модуль управления регулировкой сиденья/рулевой колонки с памятью Модуль управления подогревом сиденья водителя |
| 88 | 30 А / 15 А | Модуль управления сиденьем пассажира с памятью Модуль управления подогревом сиденья пассажира |
| 89 | 30 A | Модуль управления задним сиденьем с функцией памяти |

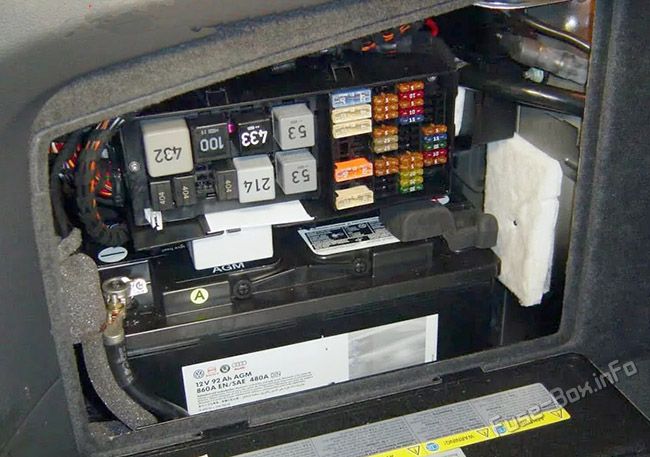

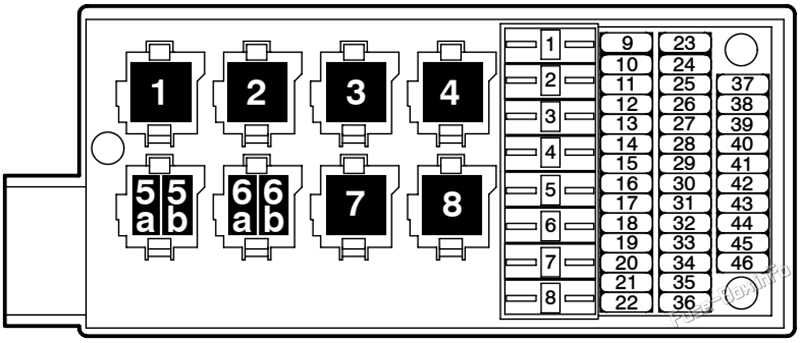

Блок электроники в багажном отделении (-SC-)
| № | Amps | Составная часть |
|---|---|---|
| 1 | 60 A | Реле питания (клемма 50) Стартер (клемма 50) Модуль контроля батареи Реле параллельного подключения батареи Модуль управления двигателем (ECM) (код двигателя BAP) Модуль управления двигателем (ECM) Motronic (код двигателя BGJ) |
| 2 | 80 A | Реле включения стартерной батареи Модуль контроля батареи |
| 3 | 80 A | Реле переключения аккумуляторной батареи электрической системы Модуль контроля батареи |
| 4 | - | - |
| 5 | - | - |
| 6 | 40 A | Реле системы контроля уровня компрессора Двигатель для системы управления уровня компрессора |
| 7 | - | - |
| 8 | 80 A | Предохранители SB2, SB3, SB37, SB39, SB41, SB79, SB80, SB81, SB83, SB84, SB85, SB86, SB87, SB88, SB89 |
| 9 | 30 A | 13-контактное соединение (гнездо для прицепа — где применимо) |
| 10 | 5 A | Модуль контроля батареи |
| 11 | 5 A | Модуль контроля давления в шинах |
| 12 | 5 A | Модуль управления системой помощи при парковке |
| 13 | 30 A | Модуль управления датчиком буксировки (где применимо) |
| 14 | 5 A | Реле разблокировки крышки топливного бака Электродвигатель разблокировки крышки топливного бака |
| 15 | 25 A | Реле цепи обогрева заднего стекла 2 Обогрев заднего стекла |
| 16 | 25 A | Реле цепи обогрева заднего стекла 1 Элемент обогревателя заднего стекла 2-й ступени |
| 17 | - | - |
| 18 | 5 A | Центральный модуль управления системой комфорта Модуль управления левым задним фонарем Модуль управления правым задним фонарем |
| 19 | 5 A | Модуль управления системой контроля уровня |
| 20 | 5 A | Модуль управления датчиком буксировки (где применимо) |
| 21 | - | - |
| 22 | 5 A | - |
| 23 | 5 A | Освещение багажного отделения Кнопка блокировки крышки багажника (в багажнике) |
| 24 | 10 A | Центральный модуль управления системой комфорта |
| 25 | 5 A | Модуль управления шторкой заднего стекла Мотор шторки заднего стекла |
| 26 | 10 A | Центральный модуль управления системой комфорта |
| 27 | 15 A | Розетка 12 В (в багажнике слева) |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | 5 A | Реле параллельного подключения батареи |
| 33 | 5 A | Реле топливного насоса (FP) Реле питания модуля управления двигателем Motronic (ECM) Модуль управления двигателем Motronic (ECM) Реле питания 2 Реле параллельного подключения батареи (где применимо) Реле топливного насоса (FP) 2 Модуль управления двигателем (ECM) Motronic (код двигателя BGJ) |
| 34 | 20 A | Топливный насос (ТН) |
| 35 | 20 A | Перекачивающий топливный насос (FP) |
| 36 | 30 A | Реле питания 2 (клемма 15) Предохранители: СБ52, СБ53, СБ54, СБ55, СБ56, СБ57 |
| 37 | - | - |
| 38 | - | - |
| 39 | - | - |
| 40 | - | - |
| 41 | 5 A | Датчик наклона автомобиля |
| 42 | 5 А / 15 А | Центральный модуль управления системой комфорта |
| 43 | 30 A | Модуль управления задней крышкой |
| 44 | 10 A | Модуль управления системой контроля уровня |
| 45 | 5 A | Модуль управления освещением номерного знака Лампа заднего освещения |
| 46 | - | - |
| R1 | Реле переключения аккумуляторной батареи электрической системы | |
| R2 | Реле включения стартерной батареи | |
| R3 | Реле питания (клемма 50) | |
| R4 | Реле цепи обогрева заднего стекла 1 | |
| R5a | Реле топливного насоса (FP) | |
| R5b | Реле разблокировки крышки топливного бака | |
| R6a | Не используется | |
| R6b | Реле топливного насоса (FP) 2 | |
| R7 | Реле системы контроля уровня компрессора | |
| R8 | Реле цепи обогрева заднего стекла 2 |

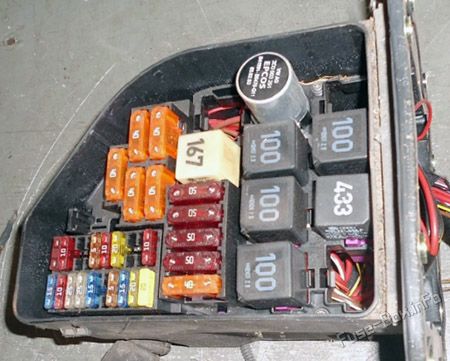

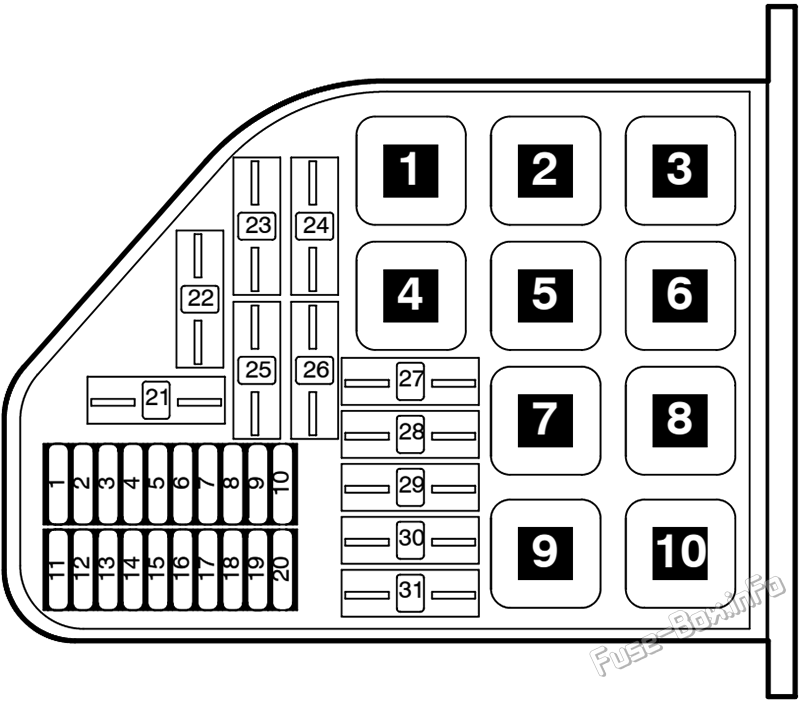

Блок электроники в водоотводящем коробе справа (-SD-)
| № | Amps | Составная часть |
|---|---|---|
| 1 | 10 A | Топливные форсунки для цилиндров 1–6 (код двигателя BAP) |
| 2 | 10 A | Топливные форсунки для цилиндров 7-12 (код двигателя BAP) |
| 3 | 30 A | Не используется |
| 4 | 30 A | Не используется |
| 5 | 5 A | Датчик массового расхода воздуха (MAF) (код двигателя BAP) Датчик массового расхода воздуха (MAF) 2 (код двигателя BAP) Датчик температуры впускного воздуха (IAT) (код двигателя BAP) Датчик температуры впускного воздуха (IAT) 2 (код двигателя BAP) |
| 6 | 10 A | Реле насоса вспомогательной охлаждающей жидкости двигателя (EC) (код двигателя BAP) Дополнительный насос охлаждающей жидкости (код двигателя BAP) Реле насоса впрыска вторичного воздуха (AIR) Реле 2 насоса впрыска вторичного воздуха (AIR) (код BAP) Реле топливного насоса (FP) 2 (код двигателя BAP) Насос охлаждающей жидкости (код двигателя BGJ) J Реле циркуляционного насоса охлаждающей жидкости (код двигателя BGJ) |
| 7 | 20 A | Управляемый картой термостат охлаждения двигателя (кодовое обозначение BAP) Клапан регулятора продувки адсорбера улавливания паров топлива (EVAP) Электромагнитный клапан впрыска вторичного воздуха (AIR) Электромагнитный клапан правой электрогидравлической опоры двигателя (код BAP) Переключающий клапан впускного коллектора (код двигателя BGJ) Клапан -1 - регулировки фаз газораспределения Клапан -2- регулировки фаз газораспределения Клапан настройки впускного коллектора (IMT) -2- (код двигателя BGJ) Клапан регулировки распределительного вала 1 (выпускной) (код двигателя BAP) Клапан регулировки распределительного вала 2 (выпускной) (код двигателя BAP) Электромагнитный клапан подачи вторичного воздуха (AIR) 2 (кодовое обозначение BAP) Клапан 2 регулятора продувки адсорбера (EVAP) (код двигателя BAP) |
| 8 | 30 A | Катушки зажигания с силовым выходным каскадом для цилиндров 1–8 (код двигателя BGJ) |
| 9 | 20 A | Топливные форсунки для цилиндров 1–8 (код двигателя BGJ) |
| 10 | 10 A | Модуль управления двигателем (ECM) (код двигателя BAP) Модуль управления двигателем (ECM) 2 (код двигателя BAP) Модуль управления двигателем (ECM) Motronic (код двигателя BGJ) |
| 11 | 15 A | Реле системы очистки фар |
| 12 | 10 A | Модуль управления охлаждающей жидкостью FC (управление вентилятором( (FC)) Вентилятор охлаждающей жидкости Coolant FC (управление вентилятором) Модуль управления 2 Вентилятор охлаждающей жидкости 2 |
| 13 | 25 A | Нагреватель кислородного датчика (O2S) (код двигателя BAP) Кислородный датчик (O2S) 2 Нагреватель 2 (код двигателя BAP) Кислородный датчик (O2S) Нагреватель 1 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BAP) Кислородный датчик (O2S) Нагреватель 2 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BAP) |
| 14 | 25 A | Нагреватель кислородного датчика (O2S) (код двигателя BGJ) Кислородный датчик (O2S) 2 Нагреватель 2 (код двигателя BGJ) Кислородный датчик (O2S) Нагреватель 1 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BGJ) Кислородный датчик (O2S) Нагреватель 2 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BGJ) Кислородный датчик (O2S) Нагреватель 3 (код двигателя BAP) Кислородный датчик (O2S) Нагреватель 4 (код двигателя BAP) Кислородный датчик (O2S) Нагреватель 3 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BAP) Кислородный датчик (O2S) Нагреватель 4 (за трехкомпонентным каталитическим нейтрализатором (TWC)) (код двигателя BAP) |
| 15 | 15 A | Модуль управления коробкой передач (TCM) |
| 16 | 10 A | Модуль управления усилителем тормозов |
| 17 | 5 A | Реле разделения солнечных батарей |
| 18 | 15 A | Модуль управления электрической системой автомобиля Электродвигатель омывателя левой фары Электродвигатель омывателя правой фары |
| 19 | 20 A | Модуль управления двигателем стеклоочистителя Левый мотор стеклоочистителя Насос омывателя ветрового и заднего стекла |
| 20 | 20 A | J584 — Модуль управления двигателем правого стеклоочистителя V217 — Электродвигатель правого стеклоочистителя |
| 21 | 60 A | Только автомобили с одной аккумуляторной системой: SB19 — Предохранитель 19 (в держателе предохранителя) SB20 — Предохранитель 20 (в держателе предохранителя) SB22 — Предохранитель 22 (в держателе предохранителя) SB23 — Предохранитель 23 (в держателе предохранителя) Реле питания модуля управления двигателем Motronic (ECM) |
| 22 | 40 A | SD1 — предохранитель 1 (в блоке предохранителей) (код двигателя BAP) Катушки зажигания с силовым выходным каскадом для цилиндров 1–6 (код двигателя BAP) |
| 23 | 40 A | Реле питания 1 (клемма 75) SB1 — Предохранитель 1 (в держателе предохранителя) SB40 — Предохранитель 40 (в держателе предохранителя) |
| 24 | 40 A | Модуль управления ABS (с EDL) |
| 25 | 40 A | SD2 — предохранитель 2 (в блоке предохранителей) (код двигателя BAP) Катушки зажигания с силовым выходным каскадом для цилиндров 7-12 (код двигателя BAP) |
| 26 | 40 A | Клемма питания 15 (B+) Реле |
| 27 | 50 A | Модуль управления охлаждающей жидкостью FC (управление вентилятором( (FC)) (слева) |
| 28 | 50 A | Coolant FC (управление вентилятором) Модуль управления 2 (справа) |
| 29 | 50 A | Электродвигатель насоса впрыска вторичного воздуха (AIR) |
| 30 | 50 A | Электродвигатель насоса впрыска вторичного воздуха (AIR) 2 (код двигателя BAP) |
| 31 | 40 A | Воздуходувка свежего воздуха Модуль управления климат-контролем Реле разделения солнечных батарей |
| R1 | Не используется | |
| R2 | Подавитель | |
| R3 | Реле питания (клемма 50) | |
| R4 | Реле питания модуля управления двигателем Motronic (ECM) (167) | |
| R5 | Модуль управления двигателем Motronic (ECM) Реле питания 2 (100) (код двигателя BAP) | |
| R6 | Реле питания 1 (клемма 75) | |
| R7 | Реле насоса впрыска вторичного воздуха (AIR) | |
| R8 | Клемма питания 15 (B+) Реле (433) (где применимо) | |
| R9 | Реле насоса впрыска вторичного воздуха (AIR) 2 (100) (код двигателя BAP) | |
| R10 | Не используется |

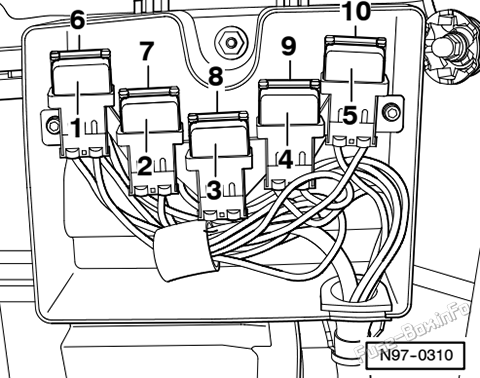

Блок термопредохранителей (-SE-)
| № | Amps | Составная часть |
|---|---|---|
| 1 | 30 A | Модуль управления дверью со стороны водителя Модуль управления задней левой дверью |
| 2 | 30 A | Модуль управления дверью со стороны пассажира Блок управления задней правой дверью |
| 3 | 30 A | Модуль управления регулировкой сиденья/рулевой колонки с памятью |
| 4 | 30 A | Модуль управления сиденьем пассажира с памятью |
| 5 | 30 A | Модуль управления задним сиденьем с функцией памяти |
| 6 | 30 A | Левый задний обогреватель пространства для ног |
| 7 | 30 A | Обогреватель пространства для ног сзади справа |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |

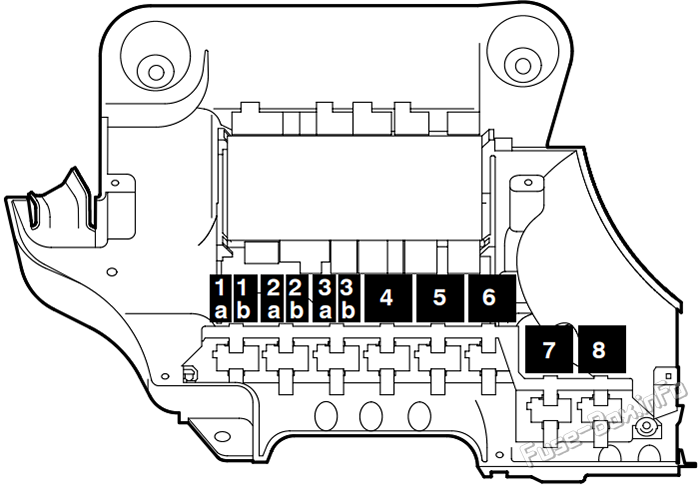

Панель реле
| № | Реле |
|---|---|
| R1a | Реле насоса вспомогательной охлаждающей жидкости двигателя (EC) |
| R1b | Не используется |
| R2a | Не используется |
| R2b | Не используется |
| R3a | Реле обогрева парковочного положения стеклоочистителя |
| R3b | Реле авторизации обогревателя сиденья |
| R4 | Реле разделения солнечных батарей |
| R5 | Реле питания 2 (клемма 15) |
| R6 | Реле системы очистки фар |
| R7 | Модуль управления сервотроником |
| R8 | Реле натяжителя ремня безопасности |
