Предохранители и реле Volkswagen Polo (6R/mk5, 2009-2017)
Схемы относятся к указанным годам и вариантам Volkswagen Polo (6R/mk5, 2009-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
Расположение предохранителей Фольксваген Поло 2009-2017 гг.
Предохранитель прикуривателя (розетки) в Volkswagen Polo Это предохранитель №42 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

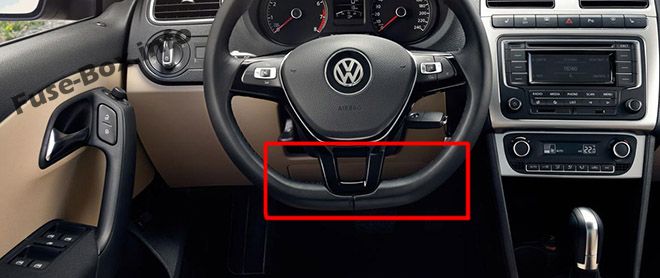

Блок предохранителей находится за крышкой под рулевым колесом.
Блок управления бортовой сетью
Панель предохранителей/реле расположена слева под приборной панелью.
Главный блок предохранителей

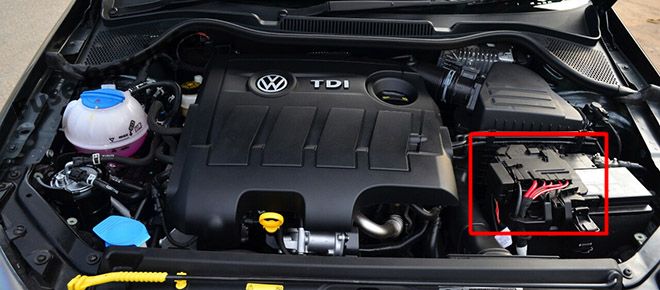

Он расположен в моторном отсеке на аккумуляторной батарее.
Схемы блока предохранителей
Схемы блока предохранителей

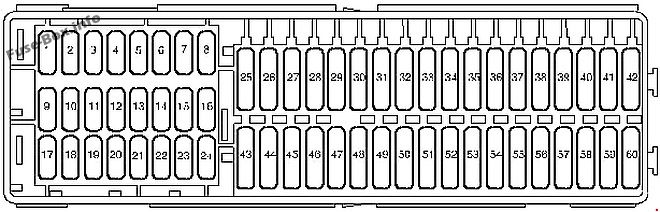

Приборная доска
На праворульных автомобилях эта панель зеркальная.
Назначение предохранителей в панели приборов | № | Amp | Составная часть |
|---|---|---|
| F1 | 5A | Блок управления в комбинации приборов Блок управления АБС Блок управления электроникой мобильного телефона |
| F2 | 10A | Комбинированный переключатель на рулевой колонке Блок управления бортовой сетью Мотор стеклоочистителя заднего стекла Насос омывателя ветрового и заднего стекол |
| F3 | 5A | Реле топливного насоса Блок управления двигателем Реле подачи топлива Блок управления топливным насосом Блок управления корпусным шумом |
| F4 | 2A | (2A) Комбинированный переключатель |
| F5 | - | - |
| F6 | 5A | Модуль управления приборами |
| F7 | 5A | Регулятор корректора фар Левый свет номерного знака Правый свет номерного знака Блок управления бортовой сетью |
| F8 | 10A | Система управления двигателем |
| F9 | 5А/7,5А | Кнопка TCS и ESP Кнопка индикации давления в шинах Датчик угла поворота рулевого колеса Блок управления АБС Кнопка остановки/запуска системы Диагностический интерфейс шины данных |
| F10 | 5A | Переключатель системы круиз-контроля Комбинированный переключатель на рулевой колонке Выключатель стоп-сигнала Переключатель педали сцепления Блок управления бортовой подачей |
| F11 | 5А/10А | Регулятор корректора фар Электродвигатель корректора левой фары Электродвигатель корректора правой фары Переключатель системы круиз-контроля Блок управления бортовой подачей Блок управления поворотным светом и корректором фар |
| F12 | 5A | Переключатель регулировки наружного зеркала заднего вида |
| F13 | 5A | Модуль управления коробкой передач (TCM) |
| F14 | 5A | Модуль управления дополнительной удерживающей системой (SRS) |
| F15 | 5A | Водометы с обогревом лобового стекла |
| F16 | 5A | Блок управления системой помощи при парковке |
| F17 | - | - |
| F18 | 5A | Контактный выключатель отключения задних противотуманных фар Блок управления в комбинации приборов Лампа заднего левого противотуманного фонаря Блок управления бортовой сетью |
| F19 | 5A | Многофункциональный модуль управления |
| F20 | 5A | Датчик угла поворота рулевого колеса Блок управления в комбинации приборов Реле подачи топлива Реле питания клеммы 30 Реле низкой тепловой мощности Реле высокой тепловой мощности |
| F21 | 10A | Многофункциональный модуль управления |
| F22 | 5A | Диагностическое соединение Блок управления климаттроником Блок управления системой кондиционирования Блок управления электроникой мобильного телефона Соленоид блокировки извлечения ключа зажигания |
| F23 | 5A | Рычаг селектора Датчик дождя Блок управления бортовой подачей Блок управления двигателем Диагностический интерфейс шины данных |
| F24 | 5A | Блок управления бортовой сетью Наружное зеркало с подогревом со стороны водителя Наружное зеркало с подогревом со стороны переднего пассажира |
| F25 | 5A | Датчик высокого давления Блок управления отопителем Блок управления вентилятором радиатора Блок управления системой кондиционирования Блок управления детектором прицепа Диагностическое соединение Датчик влажности Блок управления вентилятором радиатора Стабилизатор напряжения Стабилизатор напряжения 2 |
| F26 | 7,5A | Расходомер воздуха Датчик уровня и температуры масла Блок управления гидроусилителем руля Нагревательный элемент системы вентиляции картера Реле стартера 1 Реле стартера 2 |
| F27 | 7,5A | Фонари заднего хода |
| F28 | 10A | Система управления двигателем |
| F29 | 10A | Система управления двигателем |
| F30 | 10A | Система управления двигателем |
| F31 | 5А/10А | Система управления двигателем |
| F32 | 10А/15А/20А/30А | Система управления двигателем |
| F33 | 5A | Датчик положения сцепления Выключатель стоп-сигнала |
| F34 | 15A | Блок управления в комбинации приборов Левая лампа дальнего света Правая лампа дальнего света Блок управления бортовой сетью Блок управления левой газоразрядной фарой Блок управления правой газоразрядной фарой |
| F35 | 15А/20А | Система управления двигателем |
| F36 | 7,5A | Правая лампа дальнего света |
| F37 | 25A | Модуль управления подогревом сидений |
| F38 | 30A | Модуль управления коробкой передач (TCM) |
| F39 | 10А/15А | Правая лампа ближнего света |
| F40 | 30A | Модуль управления вентилятором кондиционера/отопителя |
| F41 | 10A | Мотор стеклоочистителя заднего стекла |
| F42 | 15A | Прикуриватель Розетка 12 В |
| F43 | 15A | Многофункциональный модуль управления |
| F44 | 5A | Аварийная система |
| F45 | 15A | Аудио система |
| F46 | 20A | Омыватели фар |
| F47 | 20A | Блок управления бортовой сетью Мотор стеклоочистителя |
| F48 | 25A | Многофункциональный модуль управления |
| F49 | 15А/30А | Реле топливного насоса Реле подачи топлива |
| F50 | 25A | Модуль управления дверями водителя |
| F51 | 25A | Блок управления дверями пассажира |
| F52 | 30A | Блок управления задней левой дверью Блок управления задней правой дверью |
| F53 | 30A | Многофункциональный модуль управления |
| F54 | 15A | Передние противотуманные фары |
| F55 | 15А/20А | Система управления двигателем |
| F56 | 15A | Дневные ходовые огни |
| F57 | 15A | Многофункциональный модуль управления |
| F58 | 20A | Вакуумный насос усилителя тормозов |
| F59 | 10А/15А | Левая лампа ближнего света |
| F60 | 15A | Аудио система |

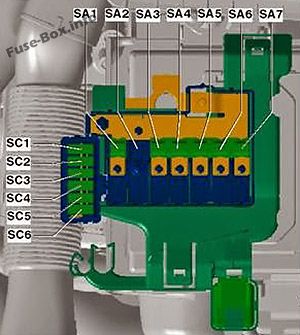

Главный блок предохранителей
| № | Amp | Составная часть |
|---|---|---|
| SA1 | 150А/175А | Генератор |
| SA2 | 30A | Модуль управления газовым топливом |
| SA3 | 110A | |
| SA4 | 50A | Модуль управления усилителем руля |
| SA5 | 40A | Модуль управления АБС |
| SA6 | 40A | Модуль управления электродвигателем вентилятора охлаждающей жидкости |
| SA7 | 50A | Свечи накаливания |
| SC1 | 25A | Модуль управления АБС |
| SC2 | 30A | Модуль управления электродвигателем вентилятора охлаждающей жидкости |
| SC3 | 5A | Модуль управления электродвигателем вентилятора охлаждающей жидкости |
| SC4 | 10A | Модуль управления АБС |
| SC5 | 5A | Многофункциональный модуль управления |
| SC6 | 30A | Модуль управления коробкой передач (TCM) |

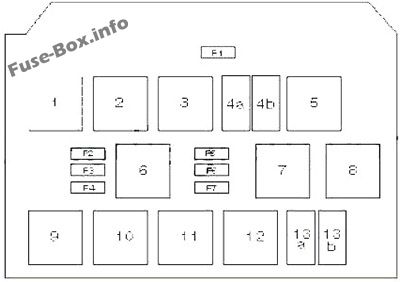

Блок управления бортовой сетью
| № | Amp | Составная часть |
|---|---|---|
| 1 | ||
| 2 | ||
| 3 | Реле главных цепей зажигания | |
| 4a | Реле ближнего света фар | |
| 4b | Реле заливки топливной системы | |
| 5 | Реле защиты АБС | |
| 6 | Бензин: Реле топливного насоса (FP) | |
| 7 | Реле блокировки стартера | |
| 8 | Реле вспомогательных цепей зажигания | |
| 9 | Реле насоса омывателя фар | |
| 10 | Реле вспомогательных цепей зажигания (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Реле стартера | |
| 13b | Реле дополнительного отопителя | |
| F1 | 30A | Модуль управления люком |
| F2 | 40A | Подогреватель охлаждающей жидкости двигателя |
| F3 | 40A | Подогреватель охлаждающей жидкости двигателя |
| F4 | 40A | Подогреватель охлаждающей жидкости двигателя |
| F5 | 20A | Модуль управления прицепом |
| F6 | 20A | Модуль управления прицепом |
| F7 | 15A | Модуль управления прицепом |
