Предохранители и реле Volkswagen Caddy SB (2021-2023)
Схемы относятся к указанным годам и вариантам Volkswagen Caddy SB (2021-2023). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье приведены схемы предохранителей и реле Volkswagen Caddy четвертого поколения (SB) 2020, 2021, 2022 и 2023 годов выпуска. Здесь показано расположение блоков предохранителей и реле, а также назначение каждого элемента.
Схемы предохранителей Volkswagen Caddy IV (SB; 2020-2023)
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

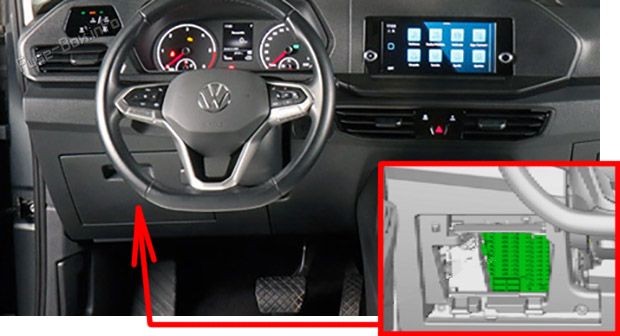

Расположение блока предохранителей

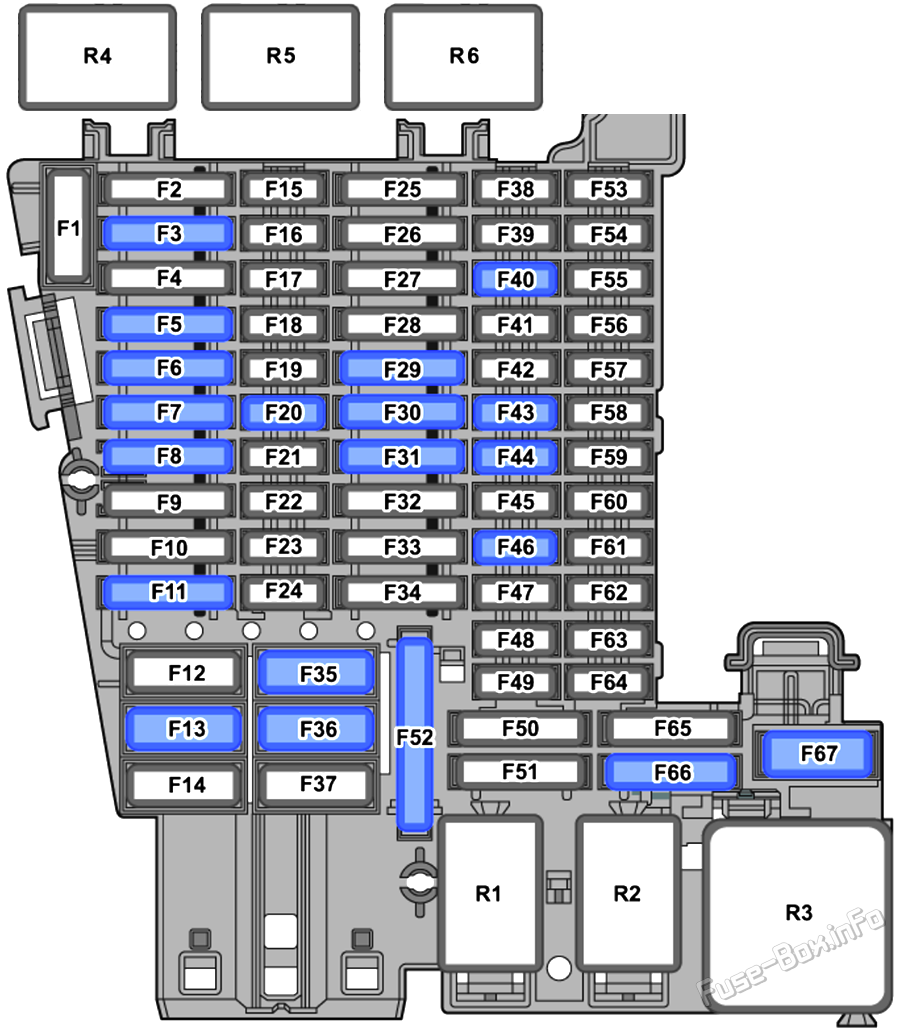

Схема блока предохранителей (панель предохранителей C -SC-)
| № | Номинал | Назначение / компонент |
|---|---|---|
| SC1 | - | - |
| SC2 | 30A | Блок управления задним вентилятором свежего воздуха |
| SC3 | 25A | Блок управления распознаванием прицепа |
| SC4 | 30A | Блок управления дополнительным отопителем с пониженным расходом топлива (дизель) |
| SC5 | 25A | Привод стояночного тормоза |
| SC6 | 30A | Блок управления бортовой сети |
| SC7 | 30A | Блок управления отопителем и кондиционером |
| SC8 | 25A | Блок управления многофункциональным модулем |
| SC9 | 30A | Устройство управления дверью водителя (модели левостороннего движения) Устройство управления передней дверью пассажира (модели правостороннего движения) |
| SC10 | 25A | Блок управления многофункциональным модулем |
| SC11 | 15A | Блок управления распознаванием прицепа |
| SC12 | 40A | Блок управления бортовой сети |
| SC13 | 40A | Блок управления бортовой сети |
| SC14 | 40A | Преобразователь напряжения |
| SC15 | - | - |
| SC16 | 7.5A | Блок управления подушками безопасности Блок управления системой распознавания занятости сидений |
| SC17 | 10A | Реле системы дозирования реагента (дизель) Насос системы дозирования реагента (дизель) Бак системы снижения выбросов (дизель) |
| SC18 | 10A | Блок управления замком рулевой колонки Интерфейс системы доступа и запуска Блок управления противоугонной системы 2 Блок управления противоугонной системы 3 Блок управления противоугонной системы 4 Блок управления противоугонной системы 5 |
| SC19 | 7.5A | Вставить панель & ломки Интерфейс навигационной системы |
| SC20 | 7.5A | Интерфейс мобильной связи Блок управления связи и приема USB-разъем 1 |
| SC21 | 7.5A | Реле освещения салона Блок управления системой контроля слепых зон Блок управления системой контроля слепых зон 2 Камера заднего обзора |
| SC22 | - | - |
| SC23 | 15A | Контактная планка в левой стойке B |
| SC24 | 15A | Блок управления полным приводом |
| SC25 | 25A | Блок управления многофункциональным модулем |
| SC26 | 30A | Блок управления передней пассажирской дверью |
| SC27 | 25A | Блок управления многофункциональным модулем |
| SC28 | - | - |
| SC29 | 15A | Блок управления распознаванием прицепа |
| SC30 | 20A | Блок управления информационно-развлекательной системы 1 |
| SC31 | 25A | Блок управления распознаванием прицепа |
| SC32 | 15A | Блок управления крышкой багажника |
| SC33 | 15A | Контактная планка в правой стойке B |
| SC34 | - | - |
| SC35 | 40A | Блок управления бортовой сети |
| SC36 | 40A | Блок управления вентиляторами свежего воздуха |
| SC37 | - | - |
| SC38 | - | - |
| SC39 | - | - |
| SC40 | 7.5A | Сирена охранной сигнализации |
| SC41 | 7.5A | Диагностический интерфейс шин данных |
| SC42 | 7.5A | Селектор коробки передач Индикация положения селектора |
| SC43 | 10A | Блок управления отопителем и кондиционером Датчик температуры в салоне Обогрев заднего стекла Регулятор системы контроля давления в шинах Приемник дистанционного управления дополнительным отопителем |
| SC44 | 7.5A | 5.7 Электромеханическая кнопка стояночного тормоза Блок управления 1 функций водителя и комфорта Блок управления освещением Датчик охранной сигнализации Датчик влажности, дождя и света Передний плафон освещения салона |
| SC45 | 7.5A | Блок управления электроникой рулевой колонки |
| SC46 | 7.5A | Передний информационный дисплей и блок управления |
| SC47 | - | - |
| SC48 | 7.5A | USB-зарядный разъем 1 |
| SC49 | - | - |
| SC50 | - | - |
| SC51 | - | - |
| SC52 | 20A | 12 В розетка 12 В розетка 3 12 В розетка 4 |
| SC53 | - | - |
| SC54 | - | - |
| SC55 | - | - |
| SC56 | - | - |
| SC57 | - | - |
| SC58 | 7.5A | Блок адаптивного круиз-контроля Блок управления парковочным ассистентом Передняя камера систем помощи водителю |
| SC59 | 7.5A | 5.7 Электромеханическая кнопка стояночного тормоза Выключатель освещения Датчик давления хладагента Питание розеток |
| SC60 | 7.5A | Диагностический интерфейс |
| SC61 | 7.5A | Датчик положения сцепления Реле стартера 1 " Стартер " 2 |
| SC62 | - | - |
| SC63 | - | - |
| SC64 | - | - |
| SC65 | - | - |
| SC66 | 15A | Электродвигатель стеклоочистителя заднего стекла |
| SC67 | 30A | Обогрев заднего стекла |
| R1 | Питание розеток | |
| R2 | Питание клеммы 15 | |
| R3 | Обогрев заднего стекла | |
| R4 | Реле системы дозирования реагента (для дизельных моделей) | |
| R5 | - | |
| R6 | - |

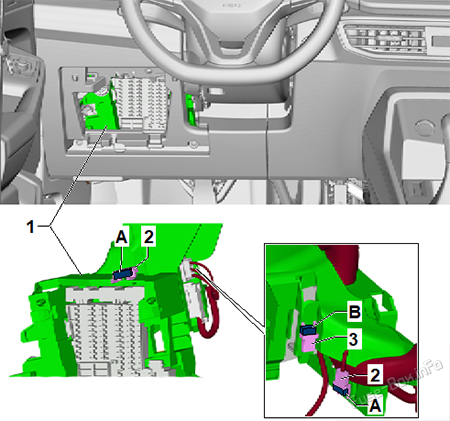

Отдельные предохранители
| № | Номинал | Назначение / компонент |
|---|---|---|
| A | 15A | Переключатель регулировки поясничной опоры сиденья водителя |
| B | 15A | Переключатель регулировки поясничной опоры переднего пассажира |

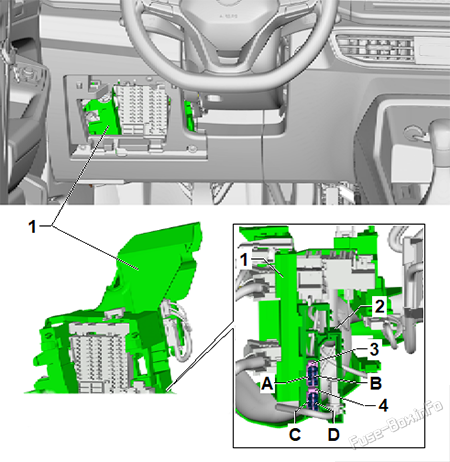

Предохранители для такси
| № | Номинал | Назначение / компонент |
|---|---|---|
| A | - | - |
| B | - | - |
| C | - | - |
| D | 10A | Таксиметр Зеркало с таксометром Двусторонняя радиосвязь |

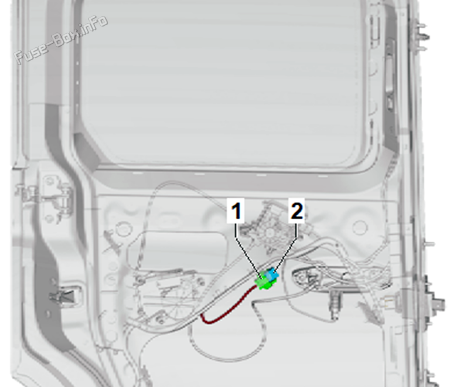

Реле сдвижных дверей
- Реле левой сдвижной двери -J1269-
- Держатель реле
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

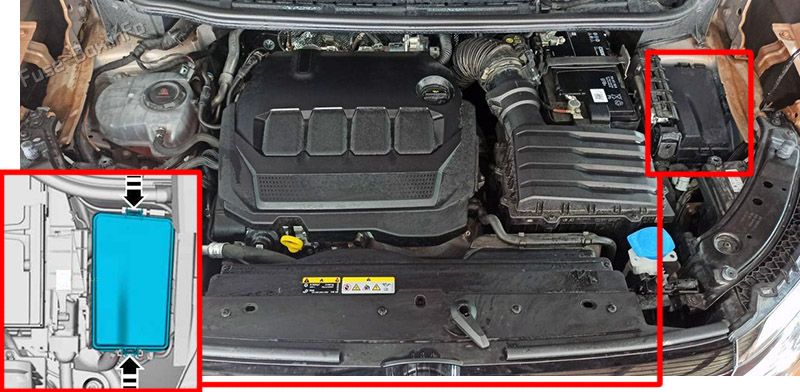

Расположение блока предохранителей

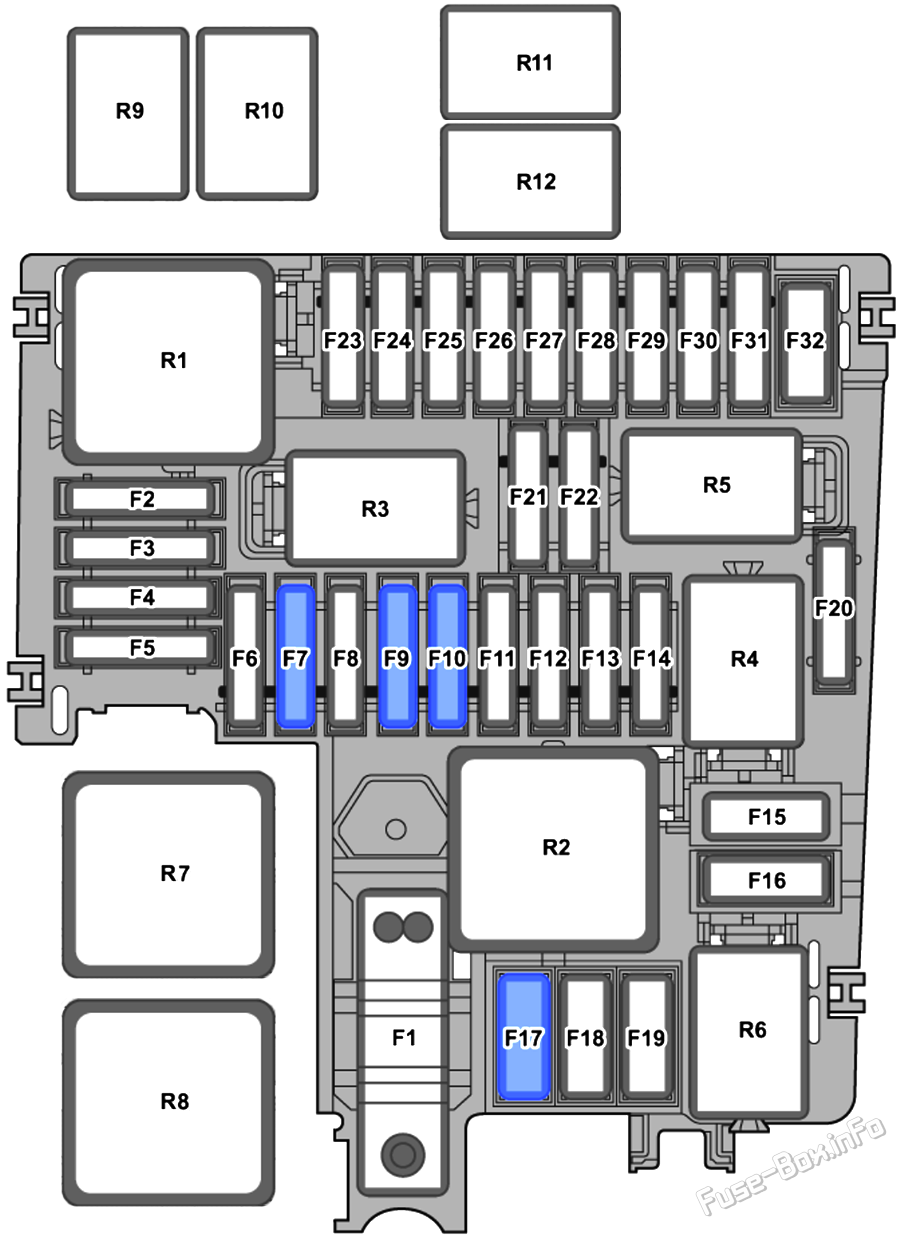

Схема блока предохранителей (держатель предохранителей B -SB-)
| № | Номинал | Назначение / компонент |
|---|---|---|
| SB1 | 400A | Блок управления рулевым усилителем |
| SB2 | 7.5A | Блок управления ABS/ESP Главный реле (бензин) Реле клеммы 30 (дизель) Блок управления двигателем |
| SB3 | - | - |
| SB4 | 15A | Левая фара |
| SB5 | 15A | Правая фара |
| SB6 | - | - |
| SB7 | 30A | Насос охлаждения масла в коробке передач |
| SB8 | 40A | Тормозной сервопривод |
| SB9 | 15A | Разгрузочное реле |
| SB10 | 30A | Реле стеклоочистителя 1 Реле стеклоочистителя 2 Мотор для стеклоочистителя ветрового стекла |
| SB11 | - | - |
| SB12 | 15A | Мехатронический блок для коробки передач с двойным сцеплением |
| SB13 | 25A | Блок управления ABS/ESP |
| SB14 | 20A | Блок дополнительного отопителя |
| SB15 | 40A | Блок управления ABS/ESP |
| SB16 | - | - |
| SB17 | 40A | Дополнительный элемент обогревательного воздуха (дизельное топливо) |
| SB18 | 40A | Дополнительный элемент обогревательного воздуха (дизельное топливо) |
| SB19 | - | - |
| SB20 | - | - |
| SB21 | 7.5A | Блок управления двигателем |
| SB22 | 30A | Запуск |
| SB23 | 15A | Блок управления двигателем |
| SB24 | 7.5A | Бензин: Датчик уровня и температуры масла (бензин) Электромагнитный клапан адсорбера 2 (бензин) Регулирующий клапан 1 (бензин) Клапан регулирования фаз выпускного распредвала 1 (бензин) Клапан регулирования давления масла (бензин) Привод впускного распредвала 2 (бензин) Привод выпускного распредвала 2 (бензин) Привод впускного распредвала 3 (бензин) Привод выпускного распредвала 3 (бензин) вентилятор радиатора (бензин) |
| SB24 | 10A | Дизель: Датчик уровня и температуры масла (дизель) Блок управления временем предварительного накала (дизель) Блок управления дополнительным отопителем с пониженным расходом топлива (дизель) Реле системы дозирования реагента (дизель) Клапан регулирования давления топлива (дизель) вентилятор радиатора (дизельное топливо) |
| SB25 | 7.5A | Выпускной привод выхлопных газов для баллона 2 |
| SB26 | 10A | Дизель: Нагревательный элемент вентиляции картера (дизель) Клапан регулирования давления масла (дизель) Клапан охлаждения головки блока цилиндров (дизель) Исполнительный механизм поршня (дизель) Насос охлаждающей жидкости высокотемпературного контура (дизель) |
| SB26 | 10A | Бензин: Насос охлаждения наддувочного воздуха (бензин) |
| SB27 | 10A | Бензин: Лямбда-зонд 1 после каталитического нейтрализатора (бензин) Лямбда-зонд 1 до каталитического нейтрализатора (бензин) |
| SB27 | 15A | Дизель: Датчик NOx 3 (дизель) Лямбда-зонд 1 до каталитического нейтрализатора (дизель) Датчик твердых частиц (дизель) Блок управления датчиком NOx (дизель) Блок снижения выбросов для датчика NOx 2 (дизель) |
| SB28 | 20A | Цилиндры 1-4, выпускной распредвал (бензин) |
| SB29 | 15A/20A | Блок управления топливным насосом (15A - бензин; 20A - дизель) |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | - | - |
| R1 | Бензин: главный реле Дизель: питание клеммы 30 |
|
| R2 | Реле высокотемпературного контура | |
| R3 | Разгрузочное реле | |
| R4 | Реле стартера 1 | |
| R5 | " Стартер " 2 | |
| R6 | - | |
| R8 | Реле низкой тепловой мощности (для моделей с дополнительным воздушным отопителем) | |
| R9 | Реле обогрева ветрового стекла | |
| R10 | Реле обогрева ветрового стекла 2 | |
| R11 | Реле стеклоочистителя 1 | |
| R12 | Реле стеклоочистителя 2 |

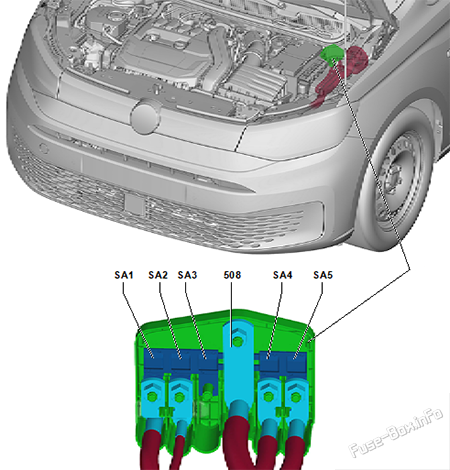

Соединительная и распределительная ячейка 1 -SX1-
| № | Номинал | Назначение / компонент |
|---|---|---|
| SA1 | 150A | Главный предохранитель |
| SA2 | 50A/100A | Вентилятор радиатора (50A для моделей с одним вентилятором; 100A для моделей с двумя вентиляторами) |
| SA3 | 200A | - |
| 508 | - | Соединительная и распределительная ячейка 2 Аккумуляторная батарея |
| SA4 | 125A | Держатель C |
| SA5 | 125A | Держатель C |

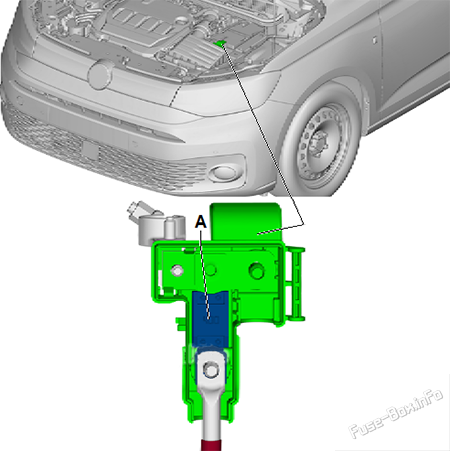

Соединительная и распределительная ячейка 2 -SX2-
| № | Номинал | Назначение / компонент |
|---|---|---|
| A | 400A | Запуск Соединение с регулятором напряжения |
