Предохранители и реле Volkswagen Crafter (2017-2020)
Схемы относятся к указанным годам и вариантам Volkswagen Crafter (2017-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье рассмотрены схемы предохранителей и реле Volkswagen Crafter второго поколения (SY/SZ) 2017, 2018, 2019 и 2020 годов. Здесь вы найдете расположение блоков предохранителей и назначение каждого предохранителя и реле.
Схема предохранителей Volkswagen Crafter (2017-2020)
Содержание

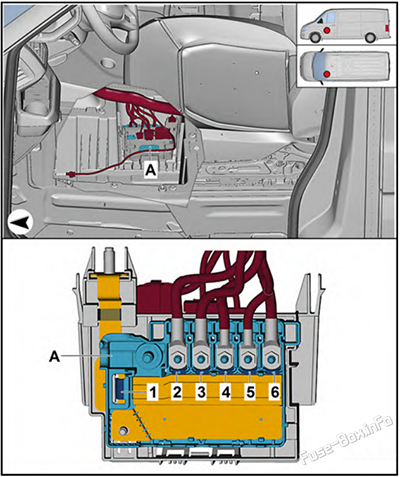

Блок предохранителей A
Блок предохранителей A
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 125A | Предохранители на держателе B: #1, 17, 38, 54 |
| 3 | 150A | Дополнительный воздушный отопитель |
| 4 | 100A | Питание клеммы 15 для систем управления Предохранители на держателе B: #24, 28, 29, 37 |
| 5 | 100A | Предохранители на держателе C: #1, 3, 16, 20, 23, 28, 43, 45, 52 |
| 6 | 125A | Предохранители на держателе C: #2, 4, 14, 31, 38, 42, 46, 50, 52, 53 Подогреваемое заднее окно Реле подачи напряжения клеммы 15, 2 |
Блок предохранителей и реле под сиденьем (держатели B и D)
Блок предохранителей и реле под сиденьем (держатели B и D)

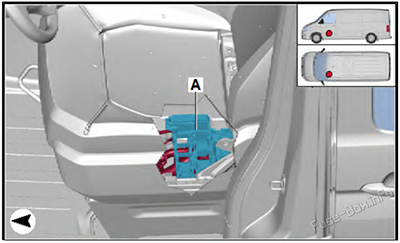

Расположение блока предохранителей

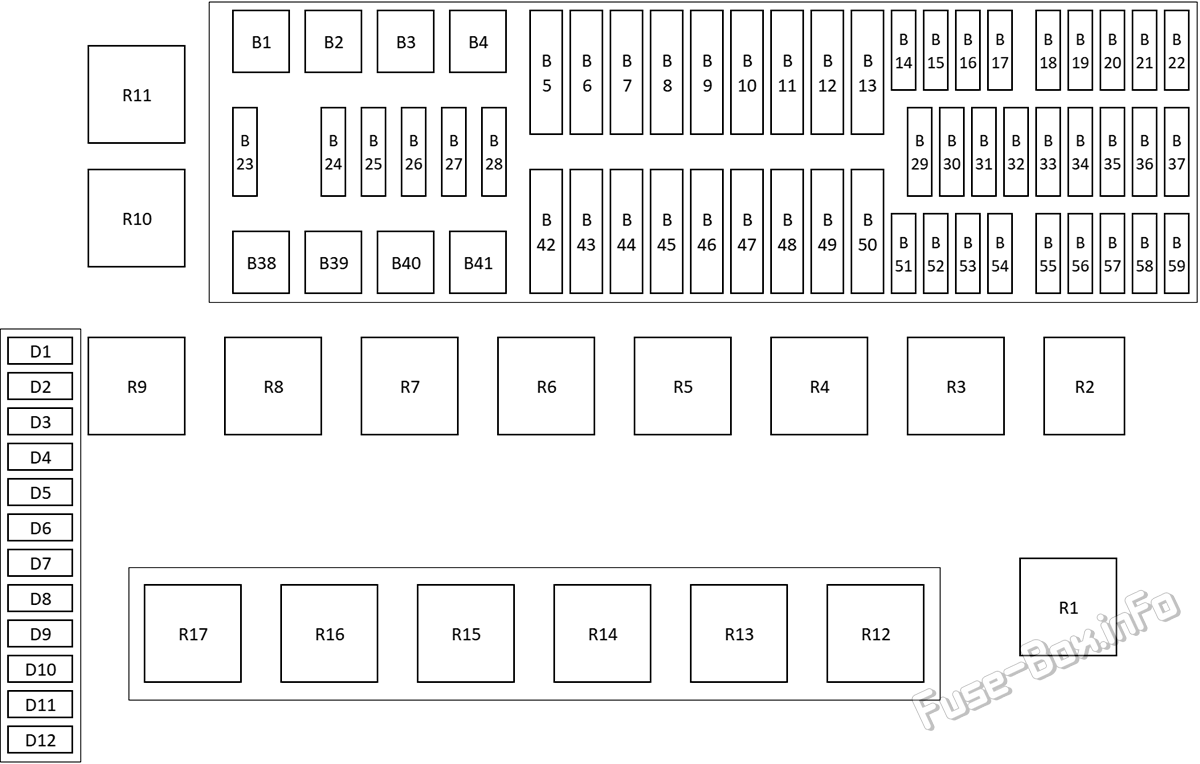

Схема блока предохранителей
| № | Номинал | Функция/компонент |
|---|---|---|
| B1 | 40A | Блок управления дополнительным вентилятором системы кондиционирования |
| B2 | 40A | Блок управления вентилятором свежего воздуха |
| B2 | 60A | DC/AC преобразователь с розеткой 12 В - 230 В |
| B3 | 40A | Блок управления дополнительным вентилятором 2 системы кондиционирования |
| B4 | 50A | Реле обогрева ветрового стекла Подогреваемое ветровое стекло |
| B5 | 15A | Органы управления отоплением и кондиционированием |
| B6 | 20A | 12 В розетка 4 (модели без второй батареи) 12 В розетка 5 (модели без второй батареи) 12 В розетка 6 (модели без второй батареи) Цепь D7 (модели со второй батареей) |
| B7 | 15A | Точка подключения 3 подъемника заднего борта |
| B8 | 30A | Специальный блок управления автомобилем |
| B9 | 20A | Зарядное устройство аккумуляторной батареи, 230 или 110 В / 12 В (модели без второй батареи) 12 В розетка (модели без второй батареи) 12 В розетка 2 (модели без второй батареи) 12 В розетка 3 (модели без второй батареи) 12 В розетка (модели без второй батареи) |
| B10 | 20A/30A | Блок дополнительного отопителя Блок управления массажем переднего правого сиденья |
| B11 | 30A | Точка подключения 3 трехкомпонентного сцепного устройства |
| B12 | 15A | Реле 1 для вентиляции крыши (модели без второй батареи) Вентилятор крыши |
| B13 | 20A | Блок управления массажем переднего левого сиденья |
| B14 | 10A | Блок управления системой контроля давления в шинах |
| B15 | 10A | Блок управления селектором коробки передач |
| B16 | 10A | Реле системы подачи восстановителя |
| B17 | 10A | Реле циркуляционного насоса Циркуляционный насос |
| B18 | 10A | 4.3.1 Устройство управления двигателем |
| B19 | - | Не используется |
| B20 | - | Не используется |
| B21 | 15A | Электродвигатель стеклоочистителя задней левой распашной двери |
| B22 | - | Не используется |
| B23 | - | Не используется |
| B24 | 10A | Регулятор корректора фар Тахограф Левая передняя фара Правая передняя фара Диагностическая связь Дополнительный воздушный отопитель |
| B25 | 15A | Электродвигатель стеклоочистителя задней левой распашной двери (модели панелей и комби) Предохранители № 21 и 58 на держателе B |
| B26 | 20A | Точка подключения 3 подъемника заднего борта Точка подключения 3 трехкомпонентного сцепного устройства |
| B27 | 10A | Блок адаптивного круиз-контроля Блок управления системой контроля слепых зон Блок управления системой контроля слепых зон 2 Передняя камера для систем помощи водителю |
| B28 | 15A | Электродвигатель стеклоочистителя задней правой распашной двери (модели со второй батареей) |
| B29 | 10A | Система ABS/ESP |
| B30 | 7.5A | Реле клеммы 50 Реле подачи напряжения клеммы 50 Датчик положения сцепления Стартер 1 Стартер 2 |
| B31 | 10A | Кнопка TCS/ESP Выключатель аварийной сигнализации Переключатель света |
| B32 | 7.5A | Блок управления системой заднего хода |
| B33 | 10A | Тахограф Датчик качества воздуха Датчик давления хладагента 12-контактный разъем |
| B34 | 7.5A | Контрольная лампа отключенной подушки безопасности переднего пассажира Блок управления подушками безопасности |
| B35 | 10A | Блок управления парковочным ассистентом |
| B36 | - | Не используется |
| B37 | 7.5A/10A | Реле дополнительного оборудования, клемма 15 |
| B38 | 30A | Реле клеммы 50 Реле подачи напряжения клеммы 50 Стартер 1 Стартер 2 |
| B39 | - | Не используется |
| B40 | 40A | Блок управления вентилятором отопителя |
| B41 | 50A | Реле обогрева ветрового стекла 2 Подогреваемое ветровое стекло |
| B42 | 30A | Специальный блок управления автомобилем |
| B43 | 30A | Специальный блок управления автомобилем |
| B44 | 30A | Блок управления распознаванием прицепа |
| B45 | 30A | Блок управления распознаванием прицепа |
| B46 | 30A | Блок управления распознаванием прицепа |
| B47 | 30A | Блок управления распознаванием прицепа |
| B48 | 30A | Блок управления подогревом восстановителя |
| B49 | 30A | Специальный блок управления автомобилем |
| B50 | 30A | Реле топливного насоса Топливный модуль |
| B51 | 10A | 12-контактный разъем |
| B52 | 10A | 4.3.1 Устройство управления двигателем |
| B53 | 7.5A | Блок управления аккумуляторной батареей |
| B54 | - | Не используется |
| B55 | - | Не используется |
| B56 | - | Не используется |
| B57 | - | Не используется |
| B58 | 15A | Электродвигатель стеклоочистителя задней правой распашной двери |
| B59 | - | Не используется |
| D1 | 30A | Специальный блок управления автомобилем (модели с второй аккумуляторной батареей) |
| D2 | - | Не используется |
| D3 | 30A | Специальный блок управления автомобилем (модели с второй аккумуляторной батареей) |
| D4 | - | Не используется |
| D5 | 20A | 12 В розетка (модели со второй батареей) 12 В розетка 2 (модели со второй батареей) 12 В розетка 3 (модели со второй батареей) 12 В розетка (модели со второй батареей) |
| D6 | 20A | Зарядное устройство аккумуляторной батареи, 230 или 110 В / 12 В (модели со второй аккумуляторной батареей) |
| D7 | 20A | 12 В розетка 4 (модели со второй батареей) 12 В розетка 5 (модели со второй батареей) 12 В розетка 6 (модели со второй батареей) |
| D8 | 15A | Розетка двусторонней радиосвязи (модели со второй батареей) |
| D9 | 15A | Реле проблескового маячка (модели со второй батареей) |
| D10 | 15A | 6.11.1 Блок управления проблесковым маячком (модели со второй аккумуляторной батареей) |
| D11 | 15A | Реле 1 для вентиляции крыши (модели со второй батареей) Вентилятор крыши |
| D12 | 25A | Блок управления дополнительным воздушным отопителем |
| R1 | Не используется | |
| R2 | Реле 2 для вентиляции крыши | |
| R3/1 | Реле топливного насоса | |
| R3/2 | Реле системы подачи восстановителя | |
| R4/1 | Стартер 1 | |
| R4/2 | Стартер 2 | |
| R5 | Питание клеммы 15 для систем управления | |
| R6 | Блок управления системой заднего хода | |
| R7 | Не используется | |
| R8 | Внутреннее световое реле | |
| R9 | Не используется | |
| R10 | Реле циркуляционного насоса | |
| R11 | Реле 1 для вентиляции крыши | |
| R12 | 6.11.1 Блок управления поворотным светом | |
| R13/1 | Реле проблескового маячка | |
| R13/2 | Реле дополнительного оборудования, клемма 15 | |
| R14 | Подъемник заднего борта | |
| R15 | Не используется | |
| R16 | Не используется | |
| R17 | Не используется |
Блок предохранителей панели приборов (держатель C)
Блок предохранителей панели приборов (держатель C)
Расположение блока предохранителей

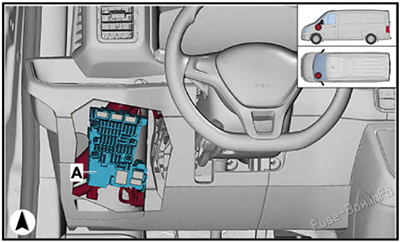

Автомобиль с левым рулем

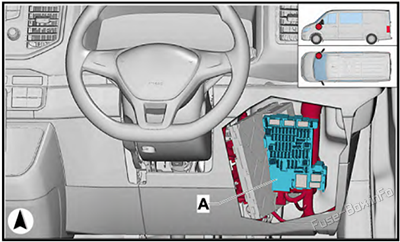

Автомобиль с правым рулем

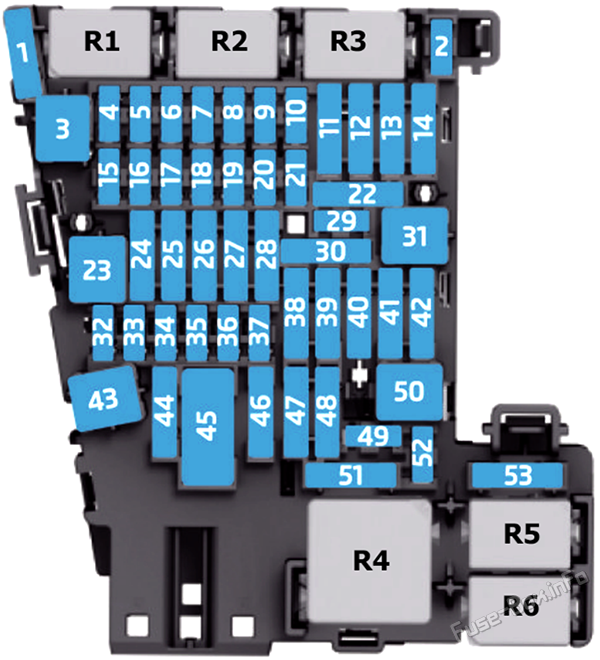

Схема блока предохранителей
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 30A | Реле электродвигателя стартера Реле электродвигателя стартера 2 |
| 2 | 10A | Блок управления электроникой рулевой колонки |
| 3 | 50A | Система ABS/ESP |
| 4 | 10A | Блок управления дифференциалом Устройство управления приводом на всех колесах |
| 5 | 10A | Диагностический интерфейс шин данных |
| 6 | 10A | Датчик внутреннего мониторинга Датчик внутреннего мониторинга 3 |
| 7 | 10A | Подогреваемое заднее окно Блок управления системой кондиционирования Приемник дистанционного управления для вспомогательного обогревательного прибора |
| 8 | 10A | Выключатель аварийной сигнализации Влажность воздуха, дождливость и светодатчик Диагностическая связь |
| 9 | 7.5A | Тахограф |
| 10 | 10A | Головное устройство мультимедийной системы Передний информационный дисплей и блок управления |
| 11 | 15A | Реле дополнительного оборудования, клемма 15 Электрическая клеммная колодка для внешнего оборудования |
| 12 | 30A | Блок управления 1 информационно-развлекательной системы |
| 13 | 15A | Автоматическая коробка передач |
| 14 | 15A | Блок управления системой заднего хода |
| 15 | - | Не используется |
| 16 | 7.5A | USB-разъем |
| 17 | 10A | Блок управления модулем экстренного вызова и связи Панель управления и индикации |
| 18 | 10A | Камера заднего вида Камера системы маневрирования прицепа 4-контактный разъем |
| 19 | 7.5A | Питание клеммы 15 для систем управления |
| 20 | 7.5A | Отсек для телефона с интерфейсом мобильной связи Блок управления системой связи и приема |
| 21 | 10A | Реле топливного насоса |
| 22 | 20A | Подогреваемое заднее окно в двери левого крыла |
| 23 | 40A | Блок управления бортовой сетью |
| 24 | 7.5A | Звуковой сигнал |
| 25 | 30A | Устройство управления дверью водителя Устройство управления задней правой дверью |
| 26 | 30A | Блок управления бортовой сетью |
| 27 | 30A/15A | Система ABS/ESP |
| 28 | 25A | Электрическая клеммная колодка для внешнего оборудования |
| 29 | - | Не используется |
| 30 | 20A | Подогреваемое заднее окно в двери правого крыла |
| 31 | 40A | Блок управления бортовой сетью |
| 32 | 10A | Выключатель тормозного света Датчик положения сцепления |
| 33 | 7.5A | Блок управления вентилятора радиатора вентилятор радиатора Блок управления вентилятора радиатора 2 вентилятор радиатора 2 Реле системы подачи восстановителя Модуль дозирования восстановителя Датчик качества восстановителя |
| 34 | 15A | Датчик массового расхода воздуха Лямбда-зонд 1 перед каталитическим нейтрализатором Блок управления датчиком NOx Устройство управления датчиками Блок управления датчиком NOx 2 |
| 35 | 10A | Топливный клапан |
| 36 | 15A | Клапан для регулирования давления масла Насос охлаждения наддувочного воздуха Насос охладителя рециркуляции отработавших газов Вспомогательный насос для отопления |
| 37 | 7.5A | Датчик массового расхода воздуха Блок управления свечами накаливания Нагревательный элемент вентиляции картера |
| 38 | 15A | Реле проблескового маячка |
| 39 | 30A | Блок управления передней пассажирской дверью Устройство управления задней правой дверью |
| 40 | 15A | Блок управления электроникой рулевой колонки |
| 41 | 10A | Внутреннее световое реле |
| 42 | 40A | Блок управления бортовой сетью |
| 43 | 30A | Блок управления бортовой сетью |
| 44 | 15A | Разгрузочное реле |
| 45 | 20A | Переключатель регулировки поясничной опоры переднего левого сиденья (LHD) Переключатель регулировки поясничной опоры переднего правого сиденья (RHD) |
| 46 | 30A | Реле электродвигателя стартера Реле электродвигателя стартера 2 DC/AC преобразователь с розеткой 12 В - 230 В |
| 47 | 30A | 4.3.1 Устройство управления двигателем |
| 48 | 10A | Датчик уровня и температуры масла Соленоидный клапан регулирования давления наддува Выпускной клапан Впускной клапан Перепускной клапан охладителя отработавших газов |
| 49 | 10A | Реле системы подачи восстановителя Датчик качества восстановителя Модуль дозирования восстановителя Блок управления системой контроля слепых зон Блок управления системой контроля слепых зон 2 |
| 50 | 40A | Блок управления вентилятором свежего воздуха |
| 51 | - | Не используется |
| 52 | 15A | 6.11.1 Блок управления поворотным светом |
| 53 | - | Не используется |
| R1 | Разгрузочное реле | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Реле подачи напряжения клеммы 15, 2 | |
| R5 | Не используется | |
| R6 | Подогреваемое заднее окно |

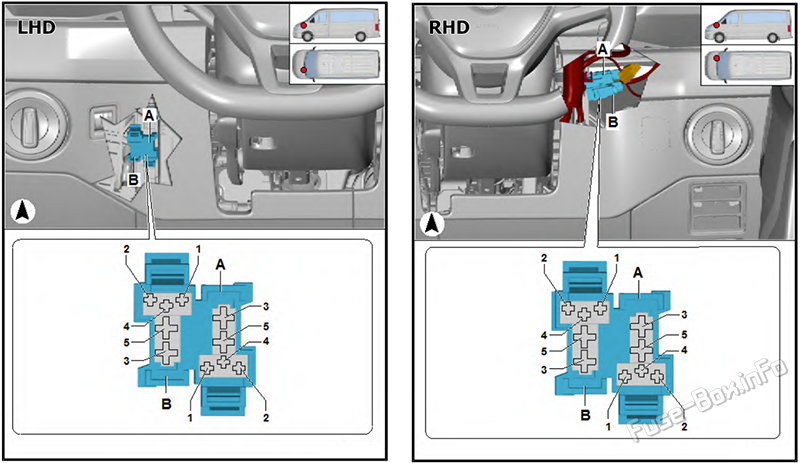

Блок реле слева под панелью приборов
| № | Реле |
|---|---|
| A | Реле электродвигателя стартера |
| B | Реле электродвигателя стартера 2 |

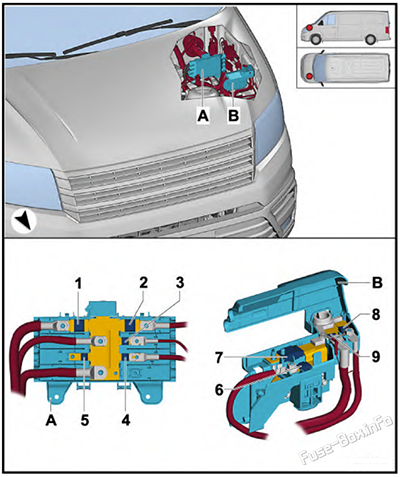

Блоки предохранителей F и H
Блоки предохранителей F и H
| № | Номинал | Функция/компонент |
|---|---|---|
| 1 | 250A/400A | Генератор с регулятором напряжения |
| 2 | 300A | Второе реле зарядной цепи (модели с второй батареей) Вторая батарея |
| 3 | 60A | Блок управления свечами накаливания |
| 4 | 70A/100A | Блок управления вентилятора радиатора вентилятор радиатора Блок управления вентилятора радиатора 2 вентилятор радиатора 2 |
| 5 | 125A | 6.7.8 Блок управления электроусилителем рулевого управления |
| 6 | 200A | Не используется |
| 7 | 200A | Точка соединения 1 для хвостового подъемника Точка подключения 1 трехкомпонентного сцепного устройства |
| 8 | 100A | Вентилятор D (модели со второй батареей) |
| 9 | 300A | Не используется |

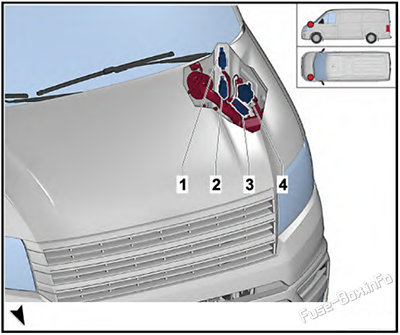

Реле в левом моторном отсеке
| № | Реле |
|---|---|
| 1 | Реле обогрева ветрового стекла |
| 2 | Реле обогрева ветрового стекла 2 |
| 3 | Блок управления свечами накаливания |
| 4 | Второй реле зарядной цепи аккумуляторной батареи |
