Предохранители и реле Volkswagen E-Golf (2014-2020)
Схемы относятся к указанным годам и вариантам Volkswagen E-Golf (2014-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Volkswagen.
В этой статье вы найдете блок предохранителей диаграммы для Volkswagen e-Golf 2014, 2015, 2016, 2017, 2018, 2019 и 2020, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей VW e-Golf
Содержание
Группа по инструментам блок предохранителей
Группа по инструментам блок предохранителей

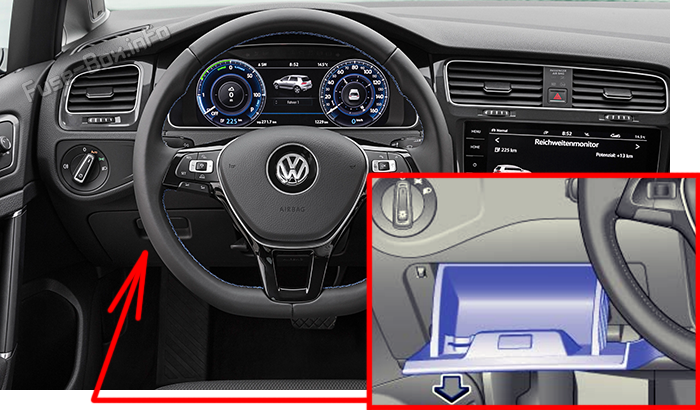

Расположение блока предохранителей
3.11.1 Прижать нижнюю часть крышки к рулевому колесу (в направлении стрелки) и снять крышку с нижнего этажа. Для этого может потребоваться умеренная сила.

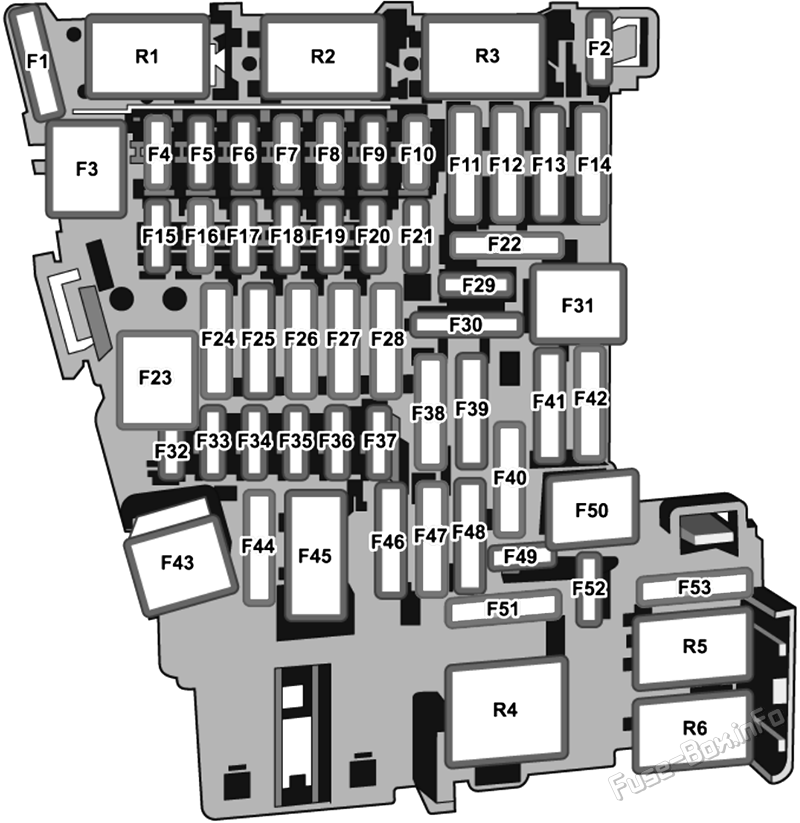

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SC1 | - | - |
| SC2 | - | - |
| SC3 | - | - |
| SC4 | 10A | 2014-2017: Модуль управления электрической системой транспортного средства - противоугонная сигнализация |
| SC4 | 7.5A/10A | 2018-2020: Тревожный сигнал |
| SC5 | 5A/7.5A | Автобус данных на борту диагностического интерфейса |
| SC6 | 5A | 2014-2015: Датчик системы охранной сигнализации против угона 2015-2020: Селекторный рычаг |
| SC7 | 10A | 2014-2015: Контроль за нагревателями и системами контроля Модуль контроля климатронического излучения Селекторный рычаг Реле дефогирования заднего окна 2015-2020: Контроль за нагревателями и системами контроля Модуль контроля климатронического излучения Реле дефогирования заднего окна |
| SC8 | 7.5A/10A | 2014-2015: Выключатель светофоров 5.7 Электромеханическая кнопка стояночного тормоза Датчик обнаружения дождя/света Диагностическая связь 2015-2020: Выключатель светофоров 5.7 Электромеханическая кнопка стояночного тормоза Датчик обнаружения дождя/света Датчик системы охранной сигнализации против угона Диагностическая связь |
| SC9 | 5A/7.5A | Модуль управления электроникой рулевой колонки |
| SC10 | 10A | 3.2.3 Головка управления передним информационным дисплеем |
| SC11 | 25A | 2014-2017: Модуль регулирования натяжения переднего ремня безопасности |
| SC11 | 40A | 2017-2020: Модуль управления электрической системой транспортного средства - левая передняя фара |
| SC12 | 20A | Модуль управления информационной электроникой 1 |
| SC13 | 10A | 2014-2017: Высоковольтная батарея 1 Соединитель системы с высоким напряжением |
| SC13 | 25A | 2017-2020: Модуль регулирования натяжения переднего ремня безопасности |
| SC14 | 30A | Модуль управления свежими воздуходувками |
| SC15 | 10A | Модуль электронного управления блокировкой рулевого столба |
| SC16 | 7.5A | Усилитель мобильной связи двухпутной связи Базовая телефонная табличка Преобразователь напряжения для USB модуль зарядки (2014-2015) USB дистрибьютор Модуль контроля считывания карт Чипа TV настройщик |
| SC17 | 5A | Тематический блок документов Модуль управления модуля экстренного вызова и подразделение связи Модуль управления телематическими средствами для мониторинга в реальном масштабе времени (2018-2020 транспортных средств с китайским оборудованием) |
| SC18 | 7.5A | Камера заднего вида Кнопка выключения в ручке задней крышки |
| SC19 | 7.5A | Интерфейс доступа/пусковой системы |
| SC20 | 5A | Модуль регулирования напряжения высоковольтной батареи |
| SC21 | - | - |
| SC22 | - | - |
| SC23 | 40A | 2014-2017: Модуль управления электрической системой транспортного средства - правая передняя фара |
| SC24 | 40A | 2017-2020: Модуль управления электрической системой транспортного средства - правая передняя фара |
| SC25 | 30A | Модуль управления дверью водителя (LHD) Регулятор левого заднего окна (мотор) LHD) Модуль управления передней пассажирской дверью (RHD) Регулятор правого заднего окна (мотор) RHD) |
| SC26 | 30A | Модуль управления электрической системой транспортного средства - переднее подогревовое сиденье |
| SC27 | 30A | 2014-2017: Модуль управления цифровой звуковой системой 2017-2020: Модуль управления электрической системой транспортного средства - Терминал 30 |
| SC28 | - | - |
| SC29 | - | - |
| SC30 | 10A | 2017-2020: Высоковольтная батарея 1 Соединитель системы с высоким напряжением |
| SC31 | 40A | 2014-2017: Модуль управления электрической системой транспортного средства - левая передняя фара |
| SC32 | 7.5A/10A | Передняя камера системы помощи водителю Модуль регулирования расстояния Модуль контроля за парковкой Модуль параллельной помощи в вопросах стоянки Модуль контроля слепых пятен Модуль контроля слепых пятен 2 |
| SC33 | 5A/7.5A | Модуль управления подушками безопасности Передняя подушка безопасности для пассажиров - указатель с отключкой |
| SC34 | 7.5A | Выключатель светофоров Внутреннее зеркало заднего вида Реле скокетов Датчик качества воздуха 5.7 Электромеханическая кнопка стояночного тормоза |
| SC35 | 7.5A/10A | Диагностическая связь Контроль за Диапазоном и освещением приборов для фар и модуль регулирования дальности дальности дальности дальности дальности функционирования фар |
| SC36 | 5A | 2014-2018: Точно.LED Модуль выходной мощности фары 1 |
| SC36 | 10A | 2018-2020: Передняя правая фара - Верно.LED Модуль выходной мощности фары 1 - Модуль передачи мощности правой фары - Модуль левого управления светом |
| SC37 | 5A | 2014-2018: Левой LED Модуль выходной мощности фары 1 |
| SC37 | 10A | 2018-2020: Передняя фара с левой стороны - Левой.LED Модуль выходной мощности фары 1 - Модуль передачи мощности левой фары - Вертикальный модуль управления светом |
| SC38 | - | - |
| SC39 | 30A | Модуль управления передней пассажирской дверью (LHD) Регулятор правого заднего окна (мотор) LHD) Модуль управления дверью водителя (RHD) Регулятор левого заднего окна (мотор) RHD) |
| SC40 | 20A | Зажигалка для сигарет 12В розетка -U5- 12В розетка 2 -U18- С завода, предохранитель SC40- поставляется терминалом 15 и может быть подан терминалом 30, если оборудование подсоединено к розетке или зажигалке для сигарет, убедиться в том, что оборудование отключается от источника питания, когда двигатель выключается, с тем чтобы предотвратить слив аккумуляторной батареи. |
| SC41 | 25A | Модуль регулирования натяжения переднего ремня безопасности |
| SC42 | 40A | Модуль управления электрической системой транспортного средства - Центральная система блокировки |
| SC43 | 30A | 2014-2017: Модуль управления электрической системой транспортного средства - Терминал 30 2017-2020: Модуль управления цифровой звуковой системой |
| SC44 | - | - |
| SC45 | 15A | Голова регулятора регулировки переднего сиденья |
| SC46 | - | - |
| SC47 | 15A | Мотор для очистителя заднего окна |
| SC48 | 7.5A | Модуль управления звуком двигателя |
| SC49 | 5A/7.5A | Модуль регулирования напряжения высоковольтной батареи |
| SC50 | - | - |
| SC51 | - | - |
| SC52 | - | - |
| SC53 | 30A | Реле дефогирования заднего окна |
| Реле | ||
| R1 | - | |
| R2 | - | |
| R3 | - | |
| R4 | Электропитание (терминальный номер 15) | |
| R5 | Отражатель заднего окна | |
| R6 | Шляпы |
Спереди блок предохранителей
Спереди блок предохранителей

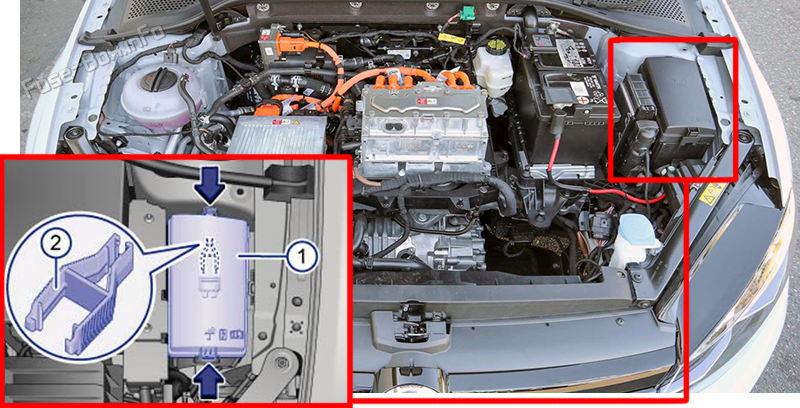

Расположение блока предохранителей
Нажмите вкладки для выпуска в направлении стрелок, чтобы открыть блок предохранителей обложка (1). В некоторых транспортных средствах имеются пластиковые щипцы для удаления взрывателей внутри блок предохранителей обложка (2).

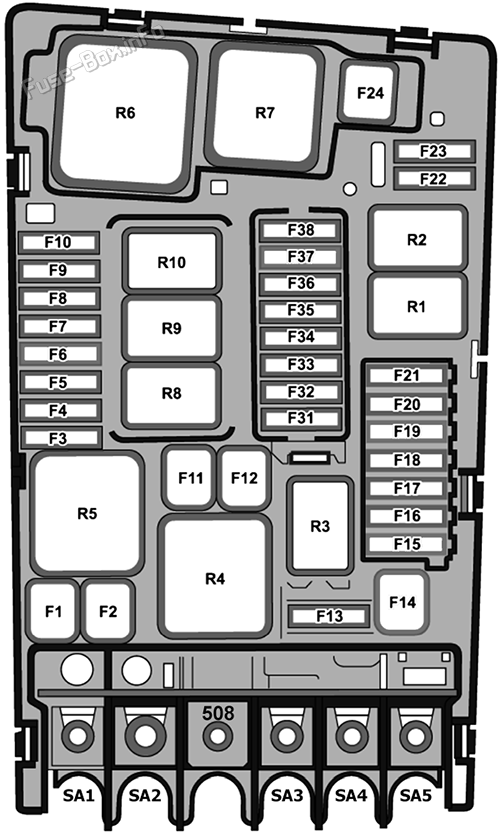

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| SA1 | 125A | Взрыватели (на панели по инструкции): 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 31, 39, 41, 42, 53 Реле скокетов Электрический терминал 15 |
| SA2 | 400A | Электроника с электрическим приводом и регулятором |
| SA3 | 80A | Модуль управления силовым управлением |
| SA4 | 80A | Функции (группа по инструктивным вопросам): 15, 16, 17, 18, 19, 20, 23, 24, 25, 26, 27, 43 |
| SA5 | 50A | вентилятор радиатора |
| 508 | - | Положительный терминал |
| SB1 | 25A/40A | ABS модуль управления |
| SB2 | 40A | ABS модуль управления - ABS гидравлический насос |
| SB3 | 15A | Модуль управления двигателем |
| SB4 | 5A | вентилятор радиатора Редкий коммутатор |
| SB5 | - | - |
| SB6 | - | - |
| SB7 | 10A | Радиаторный затворный двигатель Водонасыщенный насос Насос охлаждающей жидкости перед высоковольтным обогревательным устройством (вольтный насос) PTC) |
| SB8 | - | - |
| SB9 | - | - |
| SB10 | - | - |
| SB11 | 40A | Усилитель торможения |
| SB12 | - | - |
| SB13 | 7.5A | 2018-2020: Усилитель торможения |
| SB14 | 40A | Реле дефогирования ветрового стекла |
| SB15 | 15A | Розвежский реле |
| SB16 | 10A | Высоковольтный зарядный элемент аккумулятора 1 Электроника с электрическим приводом и регулятором |
| SB17 | 7.5A | Реле питания модуля управления мотронным двигателем Модуль управления двигателем ABS модуль управления Реле дефогирования ветрового стекла Терминал 15: реле для снижения нагрузки (2014-2016) |
| SB18 | 5A | Модуль контроля за аккумуляторами |
| SB19 | 30A | Модуль управления моторными системами |
| SB20 | 10A | Тревожный сигнал |
| SB21 | - | - |
| SB22 | - | - |
| SB23 | - | - |
| SB24 | - | - |
| SB25 | - | - |
| SB26 | - | - |
| SB27 | - | - |
| SB28 | - | - |
| SB29 | - | - |
| SB30 | - | - |
| SB31 | - | - |
| SB32 | - | - |
| SB33 | 30A | Резервуар давления в тормозной системе |
| SB34 | 5A | 2014-2018: Усилитель торможения |
| SB35 | 7.5A | Реле A/C Модуль контроля за термическим регулированием |
| SB36 | - | - |
| SB37 | - | - |
| SB38 | - | - |
| Реле | ||
| R1 | - | |
| R2 | - | |
| R3 | Рог | |
| R4 | Связка с датчиком торможения | |
| R5 | Главное реле | |
| R6 | 2014-2016: Терминал 15 Уменьшение нагрузки |
|
| R7 | - | |
| R8 | Реле A/C | |
| R11 | Дефотгер ветрового стекла |
